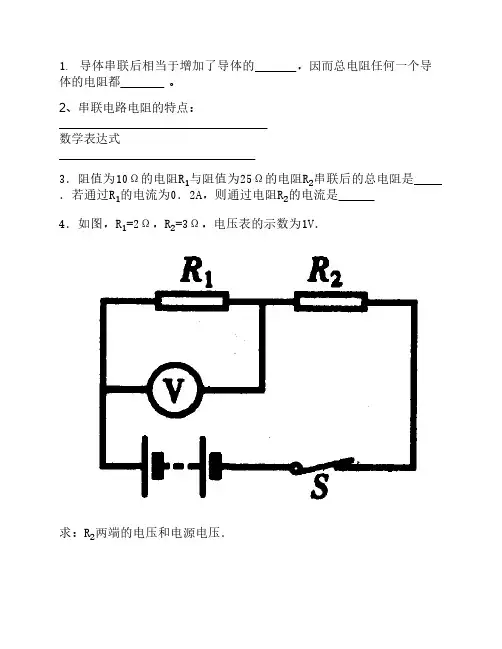

1. 导体串联后相当于增加了导体的 ，因而总电阻任何一个导
体的电阻都 。
2、串联电路电阻的特点：
数学表达式
3．阻值为10Ω的电阻R1与阻值为25Ω的电阻R2串联后的总电阻是
．若通过R1的电流为0．2A，则通过电阻R2的电流是
4．如图，R1=2Ω，R2=3Ω，电压表的示数为1V．
求：R2两端的电压和电源电压．
5、有两个电阻串联在电路中，电路中的电流是0.2Ａ，电源电压是9
Ｖ，电阻R1的阻值是20Ω，求：
（1） 电路中的总电阻
（2）电阻R2的电阻
（3）电阻R1和R2两端的电压
6．如图5所示的电路，R1的阻值为10Ω，电流表的示数为0．4A，电压
表的示数为3．2V．求：R1两端的电压，R2的阻值及电源电压．
图5
7、电阻R1和一个阻值为8Ω的小灯泡串联接入12V电路中，已知小灯泡
两端的电压为8V，R1的电阻为多大？
1、导体并联后相当于增加了导体的 ，
因而总电阻任何一个导体的电阻都 。
2、并联电路电阻的特点：
数学表达式
3．并联电路，随着并联支路数目增加，其总电阻将（ ）．
A．变大 B．变小
C．不变 D．无法判断
4、电阻R1=1Ω，R2=1000Ω，把它们并联后的总电阻（ ）．
A．一定大于1000Ω， B．大于1Ω，小于1000Ω
C．一定小于1Ω
D．可能等于1Ω
5、如图1，R1=5Ω，R2=20Ω，已知干路中的电流是0．5A，
求电路两端的电压和通过电阻R1的电流．
6、 两个电阻并联在电路中，电阻Ｒ1的电阻为15Ω，Ｒ2的电阻为
30Ω，通过电阻Ｒ1的电流为0.2Ａ，求：
1) Ｒ1 Ｒ2并联后的总电阻
2) 电源电压
3) 通过电阻Ｒ2的电流
4) 干路总电流
7．如图，R1=10Ω，R2=20Ω，S断开时，电流表的示数为0．6A．
求S闭合时电流表的示数
8．如图13，开关S闭合，电流表A1的示数是0．6A，电流表A2的示数为
1A，电阻R2=15Ω，则电源电压为 V，电阻R1的阻值为多少Ω？

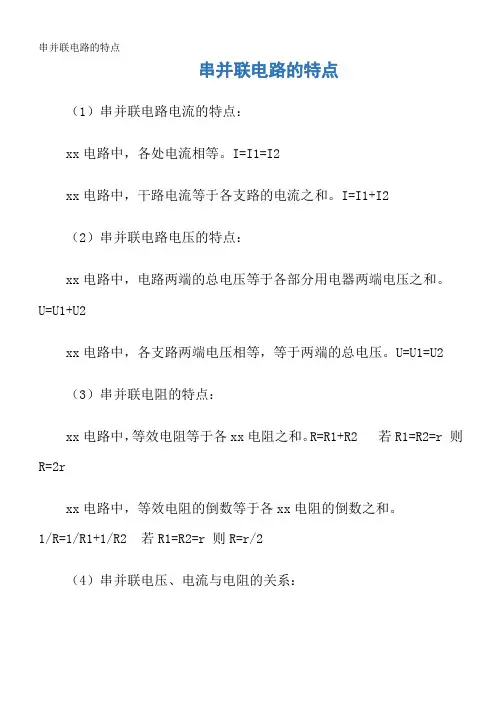

串并联电路的特点
串并联电路的特点
（1）串并联电路电流的特点：
xx电路中，各处电流相等。I=I1=I2
xx电路中，干路电流等于各支路的电流之和。I=I1+I2
（2）串并联电路电压的特点：
xx电路中，电路两端的总电压等于各部分用电器两端电压之和。U=U1+U2
xx电路中，各支路两端电压相等，等于两端的总电压。U=U1=U2
（3）串并联电阻的特点：
xx电路中，等效电阻等于各xx电阻之和。R=R1+R2 若R1=R2=r 则
R=2r
xx电路中，等效电阻的倒数等于各xx电阻的倒数之和。1/R=1/R1+1/R2 若R1=R2=r 则R=r/2
（4）串并联电压、电流与电阻的关系： 串并联电路的特点
xx电路中，电压的分配与电阻xx，即阻值大的电阻，其两端的电压也大，阻值小的电阻，其两端的电压也小，这种关系称为分压关系。
U1/U2=R1/R2
xx电路中，电压的分配与电阻成反比，即阻值大的电阻，其两端的电压小，阻值小的电阻，其两端的电压大，这种关系称为分流关系。
I1/I2=R2/R1
（5）串并联电路电功的特点：
xx电路中，消耗的总功等于各xx用电器消耗的电功之和。W=W1+W2
xx电路中，消耗的总功等于各xx用电器消耗的电功之和。W=W1+W2
（6）串并联电路电功与电阻的关系：
xx电路中，电功的分配与电阻xx。即阻值大消耗的电功多，阻值小的消耗的电功少。W1/W2=R1/R2
xx电路中，电功的分配与电阻成反比。即阻值大消耗的电功少，阻值小的消耗的电功多。W1/W2=R2/R1
（7）串并联电路电功率的特点： 串并联电路的特点
xx电路中，消耗的总功率等于各串用电器消耗的电功率之和。P=P1+P2
xx电路中，消耗的总功率等于各并用电器消耗的电功率之和。P=P1+P2
（8）串并联电路电功率与电阻的关系：
xx电路中，电功率的分配与电阻xx。即阻值大消耗的电功率大，阻值小消耗的电功率小。P1/P2=R1/R2
1 八上第四单元知识点默写
第一节 电路图
1.电路的组成：把 、 、 用导线连接起来组成的电流的路径叫做电路。
2. 路: 接通的电路 (闭合开关)； 路：断开的电路（断开开关）
路：电路中没有用电器，直接用导线将电源正负极相连的电路叫短路。
发生短路时，电路中会有很大的电流，轻则 电源，重则发生事故。
通路、开路、短路三种状态下的电流的比较：
电路状态 通路
开路 短路
电流大小
电流存在的条件是：除电路中有电源外，电路还必须是通路，这两个条件缺一不可。
3.
常用的电路元件符号
4.画电路图应注意的问题：
A、元件位置安排要适当，分布要均匀；
B、元件不要画在 处；
C、整个电路图最好呈
形；
D、图要完整美观，横平竖直，简洁、工整。
5、电路的两种基本连接方法―― 联和
联。
(1)串联电路 电流从电源的正极流出,经过用电器流到负极,流过的路径 一条.
(2)并联电路 电路中有分支,电流流过的路径有 以上.
第二节 电流的测量
1.电流(1) 电流形成: 电荷的定向移动形成电流.
(2)电流的方向: 电荷移动的方向为电流方向
金属导体中，电子从电源的 极流向 极，所以，电流方向与电子的运动方向相反， 电路中电流从电源的正极流向电源的负极 (3)电流的符号 I
(4)电流的单位: (A), 毫安(mA ) , 微安(µA)。
1A＝103mA，1mA＝103µA
2.电流的测量工具 电流表
(1) : 电流表通常有两个量程：0~0.6A 和 0~3A。
A、 当使用 0~0.6A 量程时，每大格表示 ，每小格表示 0.02A。 2 B、 当使用 0~3A 量程时， 每大格表示 ， 每小格表示 0.1A
读数时应“先看量程后读数”。
(2)电流表的使用规则
①必须把电流表 联在待测电路中。
②必须使电流从“ ”接线柱流入电流表，从“ ”接线柱流出电流表。
串并联电路的特点及规律
串、并联电路的特点及规律
知识要点
一、串联电路的特点:
1、电流:串联电路中各处电流都相等。
I=I=I=I=……In 123
、电压:串联电路中总电压等于各部分电路电压之和。 2
U=U+U+U+……Un 123
3、电阻:串联电路中总电阻等于各部分电路电阻之和。
R=R+R+R+……Rn 123
理解:把n段导体串联起来，总电阻比任何一段导体的电阻都大～这相当于增加了导体的长度。
n个相同的电阻R串联，则总电阻R=nR. 00
4、分压定律:串联电路中各部分电路两端电压与其电阻成正比。
U/U=R/R U:U:U:…= R:R:R:… 1212123123
二、并联电路的特点:
1、电流:并联电路中总电流等于各支路中电流之和。
I=I+I+I+……In 123
2、电压:文字:并联电路中各支路两端的电压都相等。
U=U=U=U=……Un 123
、电阻:并联电路总电阻的倒数等于各支路电阻倒数之和。 3
1/R=1/R+1/R+1/R+……1/Rn 123 理解:把n段导体并联起来，总电阻比任何一段导体的电阻都小～这相当于导体的横截面积增大。
特例: n个相同的电阻R并联，则总电阻R=R/n. 00 RR 12 求两个并联电阻R、R的总电阻R= 12R+R 124、分流定律:并联电路中～流过各支路的电流与其电阻成反比。
I/I= R/R 1221
(口诀:串联分压～并联分流)
总结:
电流 I,I,I 12串联: 电压 U,U，U 12
电阻 R,R，R 12
电压和电阻成正比 URUR1111, , URUR22
电流 I,I，I 12
电压 U,U,U 12
电阻 111,， RRR12
1
电压和电阻成反比 IIRR121并联: , , IRRI112
典型例题
1(两个小电泡L和L，L的阻值为R，L的阻值为2R，它们串联起来接入电路中。如果1212
