钢管脚手架技术交底

唐山市南湖西北片区震后危旧平房改造工程 外脚手架工程技术交底

1 一. 施工准备

1.1技术准备

3.1.1熟悉审查方案及方案图，认真学习脚手架专项施工及安全规范。

3.1.2搜集有关脚手架的资料，作好材料准备。

1.2机具准备：

用各栋号塔吊解决材料的垂直运输，架子扳手20个，力矩扳手1把。

1.3 材料准备

φ48³3.5钢管；厚50mm、宽200mm～300mm、长4000mm脚手板；1.5m³6.0m密目安全网；3m³6.0m安全尼龙兜网；直角扣件；旋转扣件；对接扣件；14#普通型工字钢；φ20锚环；25定位钢筋； 6³19+1钢丝绳（绳纤维芯），直径31.0mm。

1.4 现场准备

在楼层结构施工时按本方案附图8要求加工、定位埋设φ20锚环；

工字钢就位后需按附图8要求在工字钢上焊接 φ25定位钢筋。

2.主要施工方法

2.1脚手架设计

阶段 部位 脚手架设计

基础与主体施柱及内墙操作架 利用满堂红内架 唐山市南湖西北片区震后危旧平房改造工程 外脚手架工程技术交底

2 工阶段 地下室外墙操作架 采用落地式双排脚手架，立杆纵距1500步距1500mm；排距为1000mm，搭设高度为7米。

主体 主楼 首层~二层为落地双排脚手架，搭设高度8-9m。 3层、11层搭设悬挑脚手架，搭设高度为J-14#楼:23.2m，26.5 m，J-15、11#楼:23.2m，18.4 m，J-12#楼:23.2m，24m，立杆纵距1500，步距1500mm，排距为1000mm。其中：落地式双排脚手架，立杆纵距1500步距1500mm；排距为1200mm。悬挑脚手架，立杆纵距1500，步距1800mm，排距为1000mm。

商业 基础-二层采用双排落地脚手架，立杆纵距1500步距1800mm；排距为1200mm。

１ 技 术 交 底 记 录

编号：

工程名称 漳州高新区兰庭小区项目 施工单位 福建一建集团有限公司

施工内容 外脚手架工程 交底日期 年 月 日

交底内容：

一、总体筹划及施工部署

（一）、总体筹划

本工程考虑到施工工期、质量、安全和合同要求，故在选择方案时，应充分考虑以下几点：

1、架体的结构设计，力求做到结构要安全可靠，造价经济合理。

2、在规定的条件下和规定的使用期限内，能够充分满足预期的安全性和耐久性。

3、选用材料时，力求做到常见通用、可周转利用，便于保养维修。

4、结构选型时，力求做到受力明确，构造措施到位，升降搭拆方便，便于检查验收；

5、综合以上几点，脚手架的搭设，还必须符合JCJ59-2012等检查标准要求，要符合相关文明标化工地的有关标准。

6、结合以上脚手架设计原则，同时结合本工程的实际情况，综合考虑了以往的施工经验，决定采用以下脚手架方案：3层以下使用钢管落地脚手架和3层以上使用悬挑脚手架。

（二）、安全领导小组

搭设过程中，因处在施工高峰期，各施工班组在交叉作业中，故应加强安全监控力度，现场设定若干名安全监控员。水平和垂直材料运输必须设置临时警戒区域，用红白三角小旗围栏。谨防非施工人员进入。同时成立以项目经理为组长

２ 的安全领导小组以加强现场安全防护工作，本小组机构组成、人员编制及责任分工如下：

吕振民（项目经理）——————组长，负责协调指挥工作；

康祥国（技术负责人）—————副组长，负责现场施工指挥，技术交底；

陈冰（质量员）———组员，负责质量管理工作及各工序质量把关；

庄双彬、林清（施工员）———组员，负责现场工作；

许辉、潘紫龙（安全员）———组员，负责现场安全检查工作；

架子工班长——————————组员，负责现场具体施工；

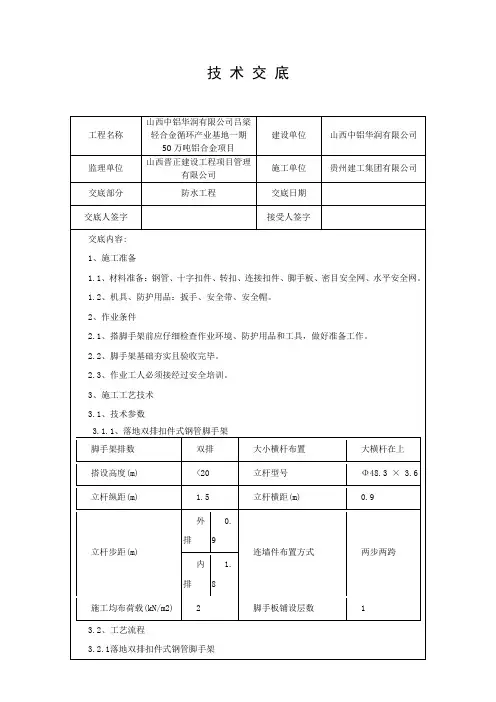

技 术 交 底

工程名称 山西中铝华润有限公司吕梁轻合金循环产业基地一期50万吨铝合金项目 建设单位 山西中铝华润有限公司

监理单位 山西晋正建设工程项目管理有限公司 施工单位 贵州建工集团有限公司

交底部分 防水工程 交底日期

交底人签字 接受人签字

交底内容:

1、施工准备

1.1、材料准备：钢管、十字扣件、转扣、连接扣件、脚手板、密目安全网、水平安全网。

1.2、机具、防护用品：扳手、安全带、安全帽。

2、作业条件

2.1、搭脚手架前应仔细检查作业环境、防护用品和工具，做好准备工作。

2.2、脚手架基础夯实且验收完毕。

2.3、作业工人必须接经过安全培训。

3、施工工艺技术

3.1、技术参数

3.1.1、落地双排扣件式钢管脚手架

脚手架排数 双排 大小横杆布置 大横杆在上

搭设高度(m) <20 立杆型号 Φ48.3 × 3.6

立杆纵距(m) 1.5 立杆横距(m) 0.9

立杆步距(m) 外排 0.9

连墙件布置方式 两步两跨

内排 1.8

施工均布荷载(kN/m2) 2 脚手板铺设层数 1

3.2、工艺流程

3.2.1落地双排扣件式钢管脚手架 场地清理→材料配备→定位设置通长脚手板、底座→纵向扫地杆→立杆→横向扫地杆→小横杆→大横杆（搁栅）→剪刀撑→连墙件→铺脚手板→扎防护栏杆→扎安全网。

3.3、施工方法

3.3.1落地双排扣件式钢管脚手架

定距定位。根据本方案和构造要求在建筑物四角用尺量出内、外立杆离墙距离，并做好标记；用钢卷尺拉直，分出立杆位置，并用小竹片点出立杆标记；垫板、底座应准确地放在定位线上，垫板必须铺放平整，不得悬空。

在搭设首层脚手架过程中，沿四周每框架格内设一道斜支撑，拐角处双向增设，待该部位脚手架与主体结构的连墙件可靠拉结后方可拆除。当脚手架操作层高出连墙件以上两步时，宜先立外排，后立内排。

3.3.2地基基础

技 术 交 底 记 录

表C2-1 编 号 QDHD-JSJD-013

工程名称 恒大海上威尼斯12-1、13-1地块一标段

主体及配套建设工程 交底日期 2017.2.27

施工单位 分项工程名称 脚手架搭设

交底提要 施工工艺、技术要求、安全文明措施

交底内容：

(一）材料要求

1、钢管

采用外径48mm，壁厚2.8mm的Q235-A级焊接钢管，材质符合《碳素结构钢》（GB/T700）的相应规定。不得有明显变形、裂纹、压扁和锈蚀。必须进行防锈处理。

2、扣件

符合国家标准《钢管脚手架扣件》（GB15831）；禁止使用脆裂、变形、滑丝、无出厂合格证或无检测合格证明的扣件；螺栓拧紧扭力矩达65N·m时不得发生破坏；新旧扣件均应进行防锈处理。

3、脚手板

均采用钢竹笆片。

4、连墙件

连墙件的材质应符合现行国家标准《碳素结构钢》（GB/T700）中Q235-A级钢的规定。

5、密目网

网质符合GB5725-2009标准；

2000目/100c㎡。每张网上均应有出厂“合格证”和“安鉴”标志。

禁止采购和使用无生产许可证、无出厂合格证、无检测合格报告的三无劣质密目网。禁止使用破损或有砼浆污染的密目网。

(二）构造技术要求

搭设参数搭设高度H=18m，立杆纵距al=1.5m，横距bl=0.8m，内立杆距外墙面30cm。步距h=1.8m。采用2步2跨拉结，竖向间距3.3m(一个楼层高度），水平间距4.5m，刚性连墙件（双扣件）。

（三）操作工艺

1、工艺流程

落地脚手架搭设的工艺流程为：场地平整、夯实→基础承载力实验、材料配备→定位设置通长脚手板、底座→纵向扫地杆→立杆→横向扫地杆→小横杆→大横杆→剪刀撑→连墙件→铺脚手板→扎防护栏杆→扎安全网。

定距定位。根据构造要求和建筑物外形在建筑物四角用尺量出内、外立杆离墙距离，并做好标记；用钢卷尺拉直，分出立杆位置，并用小竹片点出立杆标记；垫板、底座应准确地放在定位线上，垫板必须铺放平整，不得悬空。
