课 目：兆欧表的使用
内 容：兆欧表的概述 选用 使用的注意事项
目 的：使学员熟悉兆欧表的使用的基本知识掌握其重要性，打牢专业技术基础
-------------------------------------------------------------------
时 间：45分钟
方 法：幻灯片讲解
要 求：认真听讲、做好笔记
器材保障：电脑、投影仪
作业进程
作业准备----------------------------------------5 分钟
作业实施----------------------------------------35 分钟
作业讲评----------------------------------------5 分钟
一、 兆欧表的概述
摇表又叫兆欧表，高阻表等，是用来测量各种变压器、电机、电缆、电器设备及绝缘材料的绝缘电阻，判断设备或线路有无漏电现象、绝缘损坏或短路，它的计量单位是兆欧，用符号MΩ表示。
摇表的种类很多，其作用原理大致相同，常用的ZC-7型摇表的外观如实物所示
二、 兆欧表的选用
摇表的选用
测量额定电压500V以下的设备或绝缘线路的绝缘电阻时，可选用500～1000V的摇表。
测量额定电压500V以上的设备或绝缘线路的绝缘电阻时，可选用1000～2500V的摇表。
量程的选用
一般测量低压电器设备绝缘电阻时，可选用0～200MΩ量程的摇表
测量高压电器设备或电缆时，可选用0～2000MΩ量程的摇表
三、 摇表的接线和测量方法
摇表上有三个接线柱，其中两个较大的接线柱上分别标有“接地”（E）和“线路”（L），另外一个较小的接线柱上标有“保护环或屏蔽”（G）。
兆欧表使用方法
1. 基本结构：由手摇直流发电机、磁电式流比计测量机构及接地柱等组成
2. 使用方法
选表
根据被测电气设备、线路选择摇表的电压等级。设备或线路的额定电压在500V以下，一般应选用500V或1000V的摇表。而高压设备或线路则应选用2500V的摇表。如有特殊要求的应用5000V的摇表。
使用检查
外观无破损，摇动灵活，接线柱牢固。引出线应选用单根绝缘多股软线，而且引出线间单独分开，不得有相互绞缠的现象，导线无断线断股及绝缘损坏，导线的连接端头应有绝缘套管保护。将摇表引出线分开，进行摇表的开路试验，表盘读数应为“∞”再将引出线相连接，进行短路试验，读数指示为“0”。
3测量
待测设备应做好停电、验电、放电等的安全作业项目，并将被测设备的表面清理擦拭干净。
按有关要求将摇表接到被测设备或线路上，通常接线方法为：线路L接被测设备或线路的导体部分；接地E接被测设备或线路的金属外壳；保护环或屏蔽G接于被测设备或线路的绝缘部分。
待测设备如为高压设备或低压大容量设备应由两人进行测量，避免烧坏摇表。
摇测时摇表应放置平稳，摇动手柄从慢到快，增加转速，让转速保持为120r/min，摇测1min左右，待摇至指针稳定后，读出数据，停止则从快到慢停止摇动。
4读数值
待指针基本稳定，直接读出数值，其单位为“兆欧”。读出读数后，将测试棒撤出，待测试棒完全撤出，方可停下摇把。
5常见设备对绝缘电阻的要求
变压器绝缘电阻的要求
在测量方法环境温度相同条件下，不低于厂家初始试验值的70%，为合格。
如无厂家初始值，实测绝缘电阻值不低于表1数值，可认为合格。
吸收比在10度——30度时，35KV及以下不低于1.3. 吸收比K=摇60S读数绝缘阻值/摇15S读数阻值。 高压线圈电压等级（千伏） 温度
10 20 30 40 50 60
3~10 450 300 200 130 90 60
油浸式变压器绝缘电阻的允许值

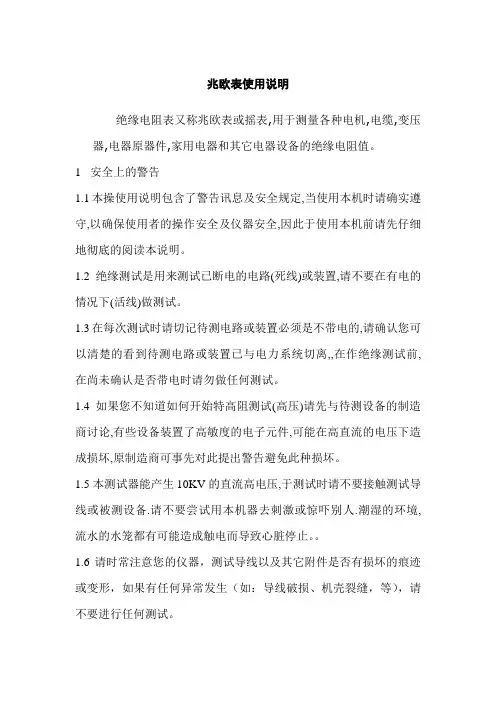

兆欧表使用说明
绝缘电阻表又称兆欧表或摇表,用于测量各种电机,电缆,变压器,电器原器件,家用电器和其它电器设备的绝缘电阻值。
1 安全上的警告
1.1本操使用说明包含了警告讯息及安全规定,当使用本机时请确实遵守,以确保使用者的操作安全及仪器安全,因此于使用本机前请先仔细地彻底的阅读本说明。
1.2绝缘测试是用来测试已断电的电路(死线)或装置,请不要在有电的情况下(活线)做测试。
1.3在每次测试时请切记待测电路或装置必须是不带电的,请确认您可以清楚的看到待测电路或装置已与电力系统切离,,在作绝缘测试前,在尚未确认是否带电时请勿做任何测试。
1.4如果您不知道如何开始特高阻测试(高压)请先与待测设备的制造商讨论,有些设备装置了高敏度的电子元件,可能在高直流的电压下造成损坏,原制造商可事先对此提出警告避免此种损坏。
1.5本测试器能产生10KV的直流高电压,于测试时请不要接触测试导线或被测设备.请不要尝试用本机器去刺激或惊吓别人.潮湿的环境,流水的水笼都有可能造成触电而导致心脏停止。。
1.6请时常注意您的仪器，测试导线以及其它附件是否有损坏的痕迹或变形，如果有任何异常发生（如：导线破损、机壳裂缝，等），请不要进行任何测试。 1.7在做测试的过程中请注意不要让自己成为接地的通路，不要接触外露的金属管，出水口、固定物等，它们可能会让您成为接地电位。另外请将您的身体与大地隔绝，例如使用干布、绝缘鞋、绝缘毯或其它保证绝缘的物质。
1.8为避免触电事故，在工作电压高于40VDC或20VAC时请使用警告标志。
1.9为避免触电事故，于测试中请勿触摸任何裸露的线或电路接点或被测物，即使已完成测试，在尚未确认放电安全前，也请勿触摸，是否已放电完成，可由数位的电压读值确认。
1.10请勿在易爆的大气中使用本机（如：可燃性气体、挥发液体及粉尘）
1.11请不要尝试自行校正或维修本机，除非有经过训练的人员在场指导，或直接交由具有资格或受过训练的工程师处理。

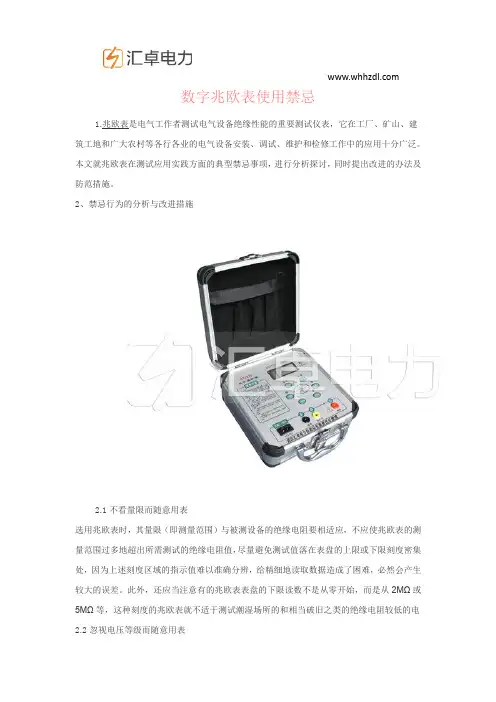

数字兆欧表使用禁忌
1.兆欧表是电气工作者测试电气设备绝缘性能的重要测试仪表，它在工厂、矿山、建筑工地和广大农村等各行各业的电气设备安装、调试、维护和检修工作中的应用十分广泛。本文就兆欧表在测试应用实践方面的典型禁忌事项，进行分析探讨，同时提出改进的办法及防范措施。
2、禁忌行为的分析与改进措施
2.1不看量限而随意用表
选用兆欧表时，其量限（即测量范围）与被测设备的绝缘电阻要相适应，不应使兆欧表的测量范围过多地超出所需测试的绝缘电阻值，尽量避免测试值落在表盘的上限或下限刻度密集处，因为上述刻度区域的指示值难以准确分辨，给精细地读取数据造成了困难，必然会产生较大的误差。此外，还应当注意有的兆欧表表盘的下限读数不是从零开始，而是从2MΩ或5MΩ等，这种刻度的兆欧表就不适于测试潮湿场所的和相当破旧之类的绝缘电阻较低的电2.2忽视电压等级而随意用表
任何电气设备都只能在一定的电压条件下才能安全、可靠地工作，选用兆欧表时，通常应选其电压等级适当高于被测设备的额定电压，以便在尽可能高的电压条件下发现设备绝缘的缺陷。但如果选用的电压等级太高，有可能损坏电气设备正常的绝缘；而选用的电压等级太低时，又不能真实反映设备在额定电压下的绝缘性能。因此，选用兆欧表的电压等级应与被测电气设备的工作电压相适应。
2.3使用前没有检查习惯
不管兆欧表是否处于完好状态，随手掂走就用，而后测出的结果固然难以置信。正确的做法为：在测试使用之前，应对兆欧表的指针、表壳、玻璃、手柄、接线柱（端子）、测试线等外观部位进行检查，不得有缺失和损坏现象；在L、E端子开路的状态下转动摇柄，指针应指在“∞”刻度；在L、E端子间短接状态下转动摇柄，指针应指在“0”刻度上；在转动摇柄的过程中，表内不得有打滑、卡滞现象或异常的响声。对于电子式兆欧表，还应当检查电池的电量是否充足，各种显示（如数码屏、电源指示灯、高压指示灯等）是否正常，各功能开关是否定位准确、操作是否有效。
