盖板涵施工方案(2)

第1篇

一、工程概况

盖板涵是一种常用的城市道路和桥梁结构，主要用于跨越河流、沟渠、排水管道等，具有结构简单、施工方便、成本低廉等优点。本工程涉及一处盖板涵的施工，涵洞长度为10米，净跨径为3米，采用钢筋混凝土结构，具体施工方案如下：

二、施工准备

1. 施工图纸及技术资料

施工前，需详细审查施工图纸，了解盖板涵的结构形式、尺寸、材料要求等。同时，收集相关技术资料，如施工规范、质量标准、材料性能等。

2. 施工组织

成立施工项目组，明确项目经理、技术负责人、施工负责人等岗位职责。项目组成员需具备相应的专业知识和技能。

3. 施工现场

（1）施工场地平整：确保施工场地平整，无积水，便于材料运输和施工。

（2）施工道路：修建临时道路，方便材料运输和施工车辆进出。

（3）临时设施：搭建施工临时用房，如办公室、宿舍、食堂等。

4. 材料设备

（1）钢筋：选用符合国家标准的钢筋，确保质量。

（2）水泥：选用强度等级不低于32.5号的普通硅酸盐水泥。

（3）砂、石：选用中粗砂，石子粒径为5-25mm。

（4）模板：选用钢模板，确保尺寸准确、刚度足够。

（5）混凝土搅拌机、运输车、振捣器等设备。

三、施工工艺

1. 施工流程

（1）测量放样：根据施工图纸，确定涵洞中心线、起止点等，进行测量放样。 （2）基础施工：挖除原地面土，进行地基处理，铺设碎石垫层。

（3）模板安装：根据设计图纸，安装模板，确保模板尺寸准确、垂直。

（4）钢筋绑扎：按照设计要求，绑扎钢筋，确保钢筋间距、保护层厚度等符合规范。

（5）混凝土浇筑：混凝土搅拌均匀，采用分层浇筑，每层厚度不超过30cm，采用插入式振捣器振捣密实。

（6）养护：混凝土浇筑完成后，进行养护，确保强度达到设计要求。

（7）模板拆除：养护期满后，拆除模板，清理混凝土表面。

（8）涵洞回填：根据设计要求，进行涵洞回填，确保压实度达到要求。

2. 施工要点

（1）基础施工：地基处理采用压实度不小于95%的碎石垫层，厚度不小于20cm。

预制盖板涵施工方案

预制盖板涵施工方案

一、工程概况

预制盖板涵是指在沟渠上预先铺设一种特殊的预制的混凝土板作为道路或铺装的一部分。该工程主要用于排水沟、渠道、小河流等地方，以防止沟渠流深过浅和保护沟渠的稳定。本施工方案的施工对象为预制盖板涵。

二、施工准备

1.材料准备：预制盖板、水泥、碎石、砂子等；

2.施工设备：挖掘机、混凝土搅拌车、水泵、压路机等；

3.人员准备：工地负责人、操作工、水泥工等。

三、施工流程

1.施工前期准备

(1)施工现场清理：清理施工现场上的杂物和石块，保证施工现场的整洁；

(2)测量：按照设计图纸要求，对施工现场进行测量，确定盖板涵的具体尺寸和位置。

2.基础施工

(1)挖掘沟渠：利用挖掘机挖掘出沟渠通道，保证沟底平整，并留出合适的施工空间；

(2)基础填筑：在沟渠底部铺设一层碎石，然后使用水泥混凝土进行填筑，压实基础；

(3)边坡保护：对沟渠两侧的边坡进行坡面整平和护坡工作，以确保施工环境的安全。

3.盖板施工

(1)浇筑混凝土：按照设计要求在基础上浇筑混凝土，保证混凝土浇注均匀、密实；

(2)摆放预制盖板：在混凝土未完全凝固前，将预制盖板按照设计要求摆放在混凝土上，并保证盖板之间的连接牢固。

4.整体施工

(1)压实：使用压路机对已安装的盖板进行压实，使其与周围地面完全接合；

(2)结构稳固：在盖板顶部浇筑一层混凝土，以增加盖板的稳定性。

四、施工注意事项

1.严格按照施工图纸要求施工，保证盖板涵的尺寸和位置准确；

2.混凝土浇注前要检查混凝土的质量和浇注工艺，确保混凝土质量达到设计要求；

3.安装预制盖板时要注意板与板之间的连接，保证连接牢固；

4.在施工过程中，要注意安全措施，确保工人的安全。

通过以上施工方案，可以确保预制盖板涵的稳定性和安全性，保证施工质量达到设计要求。

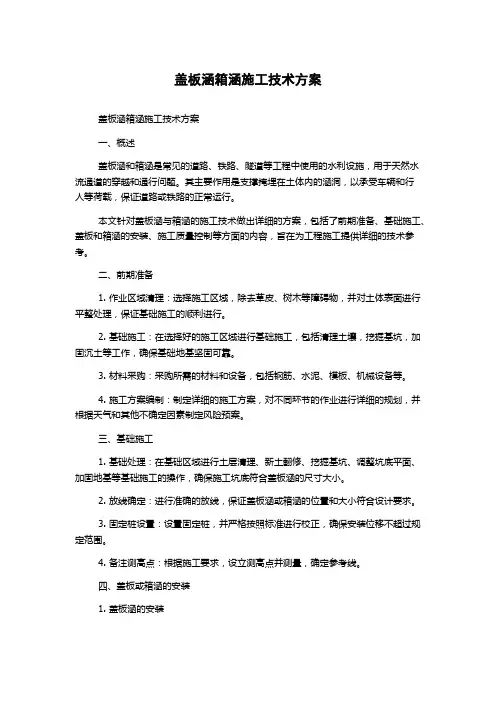

盖板涵箱涵施工技术方案

盖板涵箱涵施工技术方案

一、概述

盖板涵和箱涵是常见的道路、铁路、隧道等工程中使用的水利设施，用于天然水流通道的穿越和通行问题。其主要作用是支撑掩埋在土体内的涵洞，以承受车辆和行人等荷载，保证道路或铁路的正常运行。

本文针对盖板涵与箱涵的施工技术做出详细的方案，包括了前期准备、基础施工、盖板和箱涵的安装、施工质量控制等方面的内容，旨在为工程施工提供详细的技术参考。

二、前期准备

1. 作业区域清理：选择施工区域，除去草皮、树木等障碍物，并对土体表面进行平整处理，保证基础施工的顺利进行。

2. 基础施工：在选择好的施工区域进行基础施工，包括清理土壤，挖掘基坑，加固沉土等工作，确保基础地基坚固可靠。

3. 材料采购：采购所需的材料和设备，包括钢筋、水泥、模板、机械设备等。

4. 施工方案编制：制定详细的施工方案，对不同环节的作业进行详细的规划，并根据天气和其他不确定因素制定风险预案。

三、基础施工

1. 基础处理：在基础区域进行土层清理、新土翻修、挖掘基坑、调整坑底平面、加固地基等基础施工的操作，确保施工坑底符合盖板涵的尺寸大小。

2. 放线确定：进行准确的放线，保证盖板涵或箱涵的位置和大小符合设计要求。

3. 固定桩设置：设置固定桩，并严格按照标准进行校正，确保安装位移不超过规定范围。

4. 备注测高点：根据施工要求，设立测高点并测量，确定参考线。

四、盖板或箱涵的安装

1. 盖板涵的安装 （1）装配成型：将盖板涵吊装入基础区域，通过钢筋焊接和预埋件组装成完整的结构。

（2）基础固定：进行基础处理时已经设置的固定桩，通过设定螺栓、焊接等方式与盖板涵的配合件对接，固定在基础地基上。

（3）布置导水板：盖板涵顶部需要布置导水板，保证天然水流通道的顺畅。

2. 箱涵的安装

（1）钢筋焊接：箱涵的钢筋进行组装焊接，相邻位置的焊口长度不得小于30cm。

（2）模板搭建：搭建箱涵的模板，设置骨架支架，并根据设计要求安装脚手架梯子。

第1篇

一、工程概况

盖板涵工程作为道路桥梁工程中重要的排水设施，其施工质量直接影响到道路的排水效果和使用寿命。本工程位于XX道路，全长XX米，采用钢筋混凝土盖板涵结构，设计流量XX立方米/秒。涵洞基础采用MU30浆砌片石，台身及盖板采用C30钢筋混凝土，防水层采用三毡二油。

二、施工准备

1. 技术准备：熟悉设计图纸、规范和施工方案，组织施工人员进行技术交底，明确施工工艺和质量要求。

2. 材料准备：提前采购符合设计要求的钢筋、水泥、砂石、防水材料等，并做好检验工作。

3. 设备准备：准备挖掘机、装载机、混凝土搅拌运输车、泵车、振动棒、切割机等施工设备。

4. 人员准备：组织施工队伍，明确各岗位责任，进行安全教育和培训。

三、施工工艺

1. 基础施工：

（1）基础开挖：采用挖掘机开挖，人工清理基底，确保基底平整、无杂物。

（2）基础垫层：铺设C15混凝土垫层，厚度XX厘米，夯实密实。

（3）基础砌筑：采用MU30浆砌片石，砂浆强度等级M10，砌体饱满、垂直、平整。

2. 台身施工：

（1）模板制作与安装：根据设计图纸制作模板，安装牢固，接缝严密。

（2）钢筋绑扎：按照设计要求绑扎钢筋，确保钢筋间距、保护层厚度符合规范。

（3）混凝土浇筑：采用泵车浇筑C30混凝土，分层浇筑，每层厚度不超过30厘米，振捣密实。

3. 盖板施工： （1）盖板预制：在预制场预制盖板，确保尺寸、形状、强度符合设计要求。

（2）盖板安装：将预制盖板吊装至台身顶部，调整水平度，焊接固定。

4. 防水层施工：

（1）清理基层：将台身、盖板表面清理干净，无油污、杂物。

（2）铺设防水层：采用三毡二油防水材料，施工前先涂刷基层处理剂，然后依次铺设防水毡、涂刷防水涂料。

四、质量控制

1. 材料检验：对所有材料进行检验，确保符合设计要求。

2. 施工过程控制：严格执行施工工艺和质量标准，加强过程检查，发现问题及时整改。
