产品介绍EA-D-(5-90KV A)-S 系列应急电源，是我司专门针对应急照明电源负载设计的产品，具有抗冲击能力强、高效节能等特点。
该系列产品为三进三出照明型，适用于建筑物发生火情或其它紧急情况下为疏散照明、事故照明提供集中供电和为各种一级供电负荷、消防设备供电的应急电源。
功率范围：5KVA——90KV A适用负载：应急照明灯、事故照明灯、高速隧道照明灯等。
已获得认证：消防型式认可证书。
1、EA-D-(5-90KVA)-S系列产品的功能特点采用超大蓝屏中文液晶显示，人机界面友好；核心电路采用高速DSP数字信号处理器，速度快、精度高；多电平空间矢量PWM 控制技术，提高控制系统的可靠性、安全性和稳定性；标配输出变压器；切换时间：小于0.25秒（国家标准），可定制小于5ms。
具备电池均充和浮充电自动转换功能，延长电池使用寿命；具备电池测试功能，可随时检测电池的使用状态；具备电池强启功能，当电池放电至低压保护点后，启动此功能，能继续为负载提供电源； EPS内部器件采用三防处理，提高系统可靠性；高效节能，市电模式效率＞98%，电池模式＞95%；管理简洁，无人值守，报警功能齐全；具备RS232和RS485远程监控管理功能，可以实现远程控制和管理。
智能化设计,可远程监控,联动信号控制；2、EA-D-(5-90KVA)-S系列产品的技术优势功率器件高冗余配置，提高系统可靠性系统的可靠性是以系统的设计、工艺及配置来体现的。
EA-D-(5-90KV A)-S系列应急电源产品采用工业级以上功率元器件，提高了功率器件的冗余度，提供更大的电压余量、电流余量、温升余量，以增强器件的抗冲击能力。
采用成熟可靠的相控整流技术和全桥逆变技术、关键电路冗余设计、配有输入、输出及维修旁路等各种保护开关等均为提高系统可靠性奠定基础。
防护等级高，环境适应能力强EA-D-(5-90KV A)-S系列应急电源产品具有较高的防护等级，内部器件采用三防处理，提供整机的可靠性，以满足工业生产中可能出现的高温、高湿、高尘、甚至高腐蚀性气体等场合的应用。
Galaxy PW20 到200 kVA技术手册<AB 版）M G E THE MERLIN GERIN KNOW-HOW ' '"目录1.描述介绍 (4)系统运行 (4)整流器/充电器............................................. .5电池................................................. ..5逆变器............................................... ..5自动旁路............................................. ..6维修旁路............................................. ..6微处理器地控制功能.................................. ..7控制面板............................................. ..7事件记录............................................. ..8优化占地面积......................................... ..82.安装定位.................................................... .10电源地连接.............................................. .11电缆尺寸................................................ .14上线保护................................................ .14下线保护................................................. .153.结构单台UPS配置................................................. .16单机 UPS 正常运行方式单机 UPS ECO 方式 单机UPS 作为频率转换器 .................................. .16并联配置 ..................................................... ..17模块化冗余直接并联（2台模块化UPS> ...................... ..17模块化增容并联连接（3或4台> .......................... .17热备份冗余 ........................................... .18各种配置地比较 ............................................. ..194. 标准功能冷启动 (20)智能ECO 方式 ................................................ .20在发电机组上启动 UPS (20)整流器6-10秒延时地斜坡启动 ...................... .20启动延时 .......................................... ..20功率限制 .......................................... ..20电池充电电流地两个阈值 .......................... ..20电池间通风故障 ................................ ..21先进地电池管理系统 ........................................ .215. 通讯功能标准通讯 ................................................. .22中继11接点板 ........................................ .22.16 16通讯选件 (22)USB 板RS232 U 〒alk 或Basic （继电器接点 > 双通道板 RS232 或 RS485 Jbus/ModBus 板 ........................... ..22SNMP 板 ................................................. .22RS232 COMvHID 协议）双通道板 ............................. .22AS400（继电器接点 > 或远程关机地双通道板 (22)6 继电器板（250V 2A> ................................. .226. 选件功能电源倒送保护 .............................................. .23THM 有源滤波器 ............................................ .23其它谐波滤波器 ............................................ .24多通道通讯扩展槽模块 ...................................... .25LED 信号报警单元 ........................................... .25电池电路开关箱 ............................................ .26外置手动旁路开关 .......................................... .26顶部连接 ................................................. .26隔离或电压匹配变压器 ...................................... .26软件 ..................................................... .26Mon itor -Pac .................................... .26Man ageme nt -Pac .................................. ..26远程监控 ................................................. .27.22 .227. ........................................................................................................... 技术特性表 .................................................... .281.描述介绍这个技术手册描述了 GALAXY PW 系列三相输入三相输出地不间断电源 (UPS> 串连在供电系统和负载之间 . 这个系统是设计用于建筑物内地供配电系统中运行 . 不管在交流电源上线地干扰如何 ,它都能供给负载一种洁净地和不间断地电源 .系统运行Galaxy PW 是双重转换 (在线>式 UPS, 它设计运行在下列方式 : 正常运行方式UPS 必须连续供电给重要地负载 .整流器/ 充电器将主交流输入电源地交流电转换为直流, 供给逆变器 , 同时保持电池充电 .电池后备方式在主交流输入电源发生故障时 , 重要负载由电池通过逆变器供电 .电池再充电方式如果主交流电源已经恢复 , 整流器/ 充电器再次通过逆变器供电给负载 ,并给电池组充电 .逆变器提供与正常运行方式期间相同地电流 .自动旁路方式在 UPS 关机情况时 ,自动旁路保证不间断地把重要负载转换到旁路交流电源上 . 如果 UPS 恢复到正常运行 , 会自动地转回到逆变器运行 .手动旁路维修 / 测试方式作维修用地手动旁路开关可以隔离逆变器输出和自动旁路 . 它可以用作测试或修理 UPS 时不间断负载地供电 .对不敏感电子负载地 ECO 方式负载由旁路交流电源通过自动旁路供电 .如果电源故障或超出容限范围 , 负载自动地转换到逆变器供电，而不会中断.如果电源恢复到容限范围内，负载又不间断地转回到旁路交流电源图1双重转换（在线 > 式技术用于Galaxy PW整流器/充电器运行整流器/充电器采用固体电路设计，完全由微处理器控制，将主电源交流输入转换成稳定地直流电源.温度传感器检测温度变化进行补偿式调节.直流电源经过滤波后供电给逆变器和为电池充电整流器/充电器地容量可支持逆变器为满负载供电，同时以10倍电池后备时间将电池充电到其额定容量地95%.输入保护采用超快速保险丝保护整流器/充电器地输入.输入电流限制125% 额定输入电流.电池电池为UPS地运行存储后备能量.电池地选择取决于：主电源交流输入上地平均故障时间。
出厂文件注意保存西安中电变压整流器厂技术资料饱和电抗器控制二极管电解整流装置安装使用说明书西安中电变压整流器厂2010．06ZHS-2x54KA/550V 二极管电解整流装置安装使用说明书目录1 概述————————————————————————------31.1. 用途与特点1.2. 引用技术标准1.3. 装置型号意义1.4. 主要技术规格1.5. 使用条件2. 安装使用要求----------------------------------------------53. 系统组成原理----------------------------------------------63.1. 整流主电路工作原理3.2. 饱和电抗控制电路原理3.3. 自动调节控制系统概况3.4. 稳流系统工作原理3.5. PLC 控制系统工作原理3.6. 整流机组保护工作原理3.7. 仪表显示界面与按钮3.8. 控制电源分配3.9. 电量检测电路4. 电流控制方式---------------------------------------------214.1. 触摸屏电流给定1) 电流给定状态设置2) 本地电流自动给定3) 本地电流手动给定4) 本地有载档位升降4.2. 总控触摸屏电流给定4.3. 总控计算机电流给定5. 本控触摸屏操作-------------------------------------------241) 首页2) 管理3) 机组4) 单元5) 状态6) 显示7) 报警6. 总控触摸屏操作-------------------------------------------291) 首页2) 管理3) 操作4) 状态5) 显示6) 报警7. 上级计算机操作-------------------------------------------347.1. 说明7.2. 总控 S7300 以太网通讯变量地址表7.3. 机组 S7200 采用MODBUS 通讯变量地址表7.4. 运行数据变量地址清单7.5. 运行状态变量地址清单7.6. 参数设置变量地址清单7.7. 状态设置变量地址清单7.8. 运行操作变量地址清单7.9. 电流给定变量地址清单7.10. 机组 S7200 采用MODBUS 通讯变量地址表8. 装置调试------------------------------------------------628.1. 概述8.2. 一般检查1) 外观检查2) 绝缘检查3) 水路检查8.3. 通电检查8.4. 系统调试1) 检查2) 轻载试验3) 重载试验4) 负载试验5) 正常运行9. 维护使用-------------------------------------------------649.1. 操作程序9.2. 一般维护9.3. PLC 的维护和诊断9.4. 故障停机后的检查与处理10.包装运输-------------------------------------------------65 11.技术资料-------------------------------------------------65 12.备品备件-------------------------------------------------65 13.附录-----------------------------------------------------661. 主电路控制系统框图2. 网络控制系统框图3. 稳流控制系统框图4. 总控屏 S7300 控制框图5. 总控屏电源供给与二次电路6. 总控屏开关量输入输出7. 总控屏模拟量输入8. 总控屏端子图9. 整流 A 柜主电路图10. 整流 B 柜主电路图11. 主电路过电压保护12. 整流 A 柜水温水压检测13. 整流 B 柜水温水压检测14. 整流 A 柜母线温度检测15. 整流 B 柜母线温度检测16. 整流 A 柜元件损坏检测17. 整流 B 柜元件损坏检测18. 整流 A 柜绝缘监测19. 整流 B 柜绝缘监测20. 整流 A 柜端子图21. 整流 B 柜端子图22. 机组可编程输入输出分配图23. 内部通讯地址表24. 电源分配图25. 仪表显示与变送图26. A 柜稳流控制电路27. B 柜稳流控制电路28. A 柜电流电压检测29. B 柜电流电压检测30. 可编程硬件配置31. 可编程基本单元32. 开关量输入输出一33. 开关量输入输出二34. 模拟量输入一35. 模拟量输入二36. 输入隔离继电器一37. 输入隔离继电器二38. 输入隔离继电器三39. 输出继电器40. 直流母线逆流检测41. 直流母线整流电流检测42. 控制与稳流柜端子图一43. 控制与稳流柜端子图二44. 控制与稳流柜端子图三45. 控制与稳流柜端子图四46. 控制与稳流柜端子图五西安中电变压整流器厂ZHS-2x54KA/550V 二极管电解整流装置安装使用说明书第3/66 页1 概述1.1.用途与特点ZHS 系列全数字二极管电解整流装置适用于电化学及其它性质类似负荷作直流电源使用，是国内新一代、新结构电化学用电解整流装置。

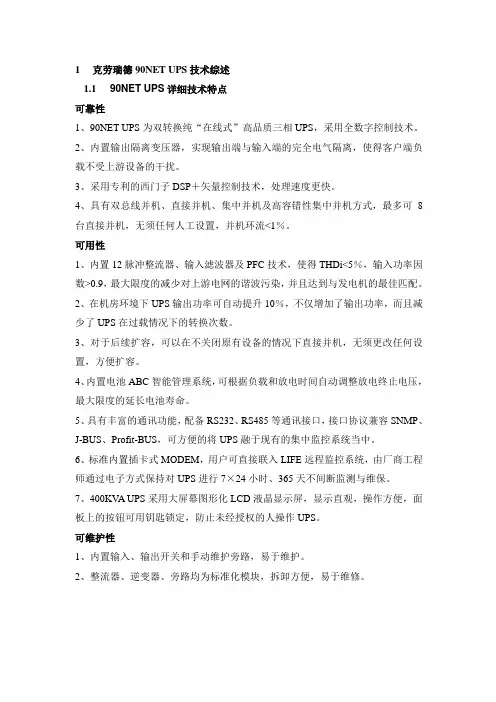

1克劳瑞德90NET UPS技术综述1.190NET UPS详细技术特点可靠性1、90NET UPS为双转换纯“在线式”高品质三相UPS，采用全数字控制技术。
2、内置输出隔离变压器，实现输出端与输入端的完全电气隔离，使得客户端负载不受上游设备的干扰。
3、采用专利的西门子DSP＋矢量控制技术，处理速度更快。
4、具有双总线并机、直接并机、集中并机及高容错性集中并机方式，最多可8台直接并机，无须任何人工设置，并机环流<1％。
可用性1、内置12脉冲整流器、输入滤波器及PFC技术，使得THDi<5％，输入功率因数>0.9，最大限度的减少对上游电网的谐波污染，并且达到与发电机的最佳匹配。
2、在机房环境下UPS输出功率可自动提升10％，不仅增加了输出功率，而且减少了UPS在过载情况下的转换次数。
3、对于后续扩容，可以在不关闭原有设备的情况下直接并机，无须更改任何设置，方便扩容。
4、内置电池ABC智能管理系统，可根据负载和放电时间自动调整放电终止电压，最大限度的延长电池寿命。
5、具有丰富的通讯功能，配备RS232、RS485等通讯接口，接口协议兼容SNMP、J-BUS、Profit-BUS，可方便的将UPS融于现有的集中监控系统当中。
6、标准内置插卡式MODEM，用户可直接联入LIFE远程监控系统，由厂商工程师通过电子方式保持对UPS进行7×24小时、365天不间断监测与维保。
7、400KV A UPS采用大屏幕图形化LCD液晶显示屏，显示直观，操作方便，面板上的按钮可用钥匙锁定，防止未经授权的人操作UPS。
可维护性1、内置输入、输出开关和手动维护旁路，易于维护。
2、整流器、逆变器、旁路均为标准化模块，拆卸方便，易于维修。
DSP 和矢量控制技术Chloride 所有三相UPS 均采用高速DSP 数字信号处理器，比传统的CPU 速度快10倍以上。
⏹ UPS 控制电路采用SMD 表面粘装工艺，整机内部没有电位器，设定参数不会随时间和环境的变化而发生漂移，UPS 的可靠性因而得以空前的提高；⏹ 主控制板采用FLASH 内存，可直接通过电脑对UPS 主程序进行在线擦写和软件升级；⏹ 所有UPS 主控制板、并机板等关键控制电路板都可以通用互换，方便维护。
