地图的分幅与编号麻辣GIS

地图分幅编号的意义

对于某一制图区域，由于比例尺的增大，引起图幅面积的增大，因而引起纸张、印刷、保管、使用一系列的困难，因此，必须研究地图的分幅。

地图上有了分幅，为了能迅速查找所需要的某地区某种比例尺的地图，就需要将地图按一定的规律进行编号。

地图的分幅:

是对各种图按一定的原则划分其大小。

地图的编号:

是将分幅后的每幅图按一定的规律给予特定的号码来标记。

地图分幅编号的方法

1.地图的分幅

矩形分幅

每幅地图的图廓都构成矩形，相邻图幅是以直线划分的。

依据：是根据纸张和印刷机的规格(全开1092*787、对开960*787、四开、8开、16开等）而定。

优缺点：

优点： 拼接方便（不拼接的分幅除外）;

充分利用纸张和印刷机的版面，保持印刷面积

的平衡;

能保持主要地区完整。

缺点： 图廓的地理位置不准确（因分幅线不固定）；

整个制图区域只能采用一次投影。

经纬线分幅

每幅地图的图廓线都由经线和纬线构成。

优缺点:

优点：地理位置明确；

整个制图区域可采用多次投影。

缺点：图幅拼接不方便；

不利于有效利用纸张和印刷机的版面。

2.地图的编号

行列式编号法：

编号为：“行号-列号”形式，也可是：“行号列号”。

自然序数编号法

将分幅地图按自然序数顺序编号。排列方法：自上而下，从左到右。

采用图廓西南角坐标公里数编号

采用这种方法编号时，x坐标在前，y坐标在后。如1：500精确到0.01,1:1000和1:2000精确到0.1km,如10.0-21.0

目前我国地形图的分幅编号法

1.地形图的分幅

1：100万地形图的分幅

以Δλ=60Δϕ=40Δλ=60Δϕ=40将地表分成许多梯形形状，每一梯形小格为一幅1：100万地图所表示的范围。为了充分利用纸张和印刷机版面，故规定纬度600−760600−760之间相邻两幅合并,即每幅图包括经差Δλ=120Δλ=120,纬度Δϕ=40Δϕ=40。在纬度760−880760−880之间相邻四幅合并，即每幅图包括经差24度,纬度4度，纬度88度以上单独为一幅。

小总结：

纬度00−60000−600 Δλ=600,Δϕ=40Δλ=600,Δϕ=40分幅

纬度600−760600−760 Δλ=120,Δϕ=40Δλ=120,Δϕ=40分幅

纬度760−880760−880 Δλ=240,Δϕ=40Δλ=240,Δϕ=40分幅

880−900880−900为一幅图

1:50万

每幅1：100万地形图划分为2行2列，共4幅1：50万地形图,其分幅为经差3度、纬差2度

1:25万

每幅1：100万地形图划分为4行4列，共16幅1：25万地形图，其分幅为经差1030′1030′、纬差1010

1:10万

每幅1：100万地形图划分为12行12列，共144幅1：10万地形图，其分幅为经差30'、纬差20'

1:5万

每幅1：100万地形图划分为24行24列，共576幅 1：5万地形图，其分幅为经差15'、纬差10'

1:2.5万

每幅1：100万地形图划分为48行48列，共2304幅1：2 .5万地形图，其分幅为经差7'30'' 、纬差5'

1:1万

每幅1：100万地形图划分为96行96列，共9216幅1：1万地形图，其分幅为经差3'45''、纬差2'30''

1:5000

每幅1：100万地形图划分为192行192列，共36864幅1： 5000地形图，其分幅为经差1'52.5'' 、纬差1'15''

2.地形图的编号

1:100万图的编号

从经线180度算起,自西半球向东半球每6度为一列,全球360,共分60

列,依次用阿拉伯数字1、2、3、4、560表示。我国位于东半球， 因此其列号总是大于30。从赤道算起，向两极每4度为一行，用拉丁

字母A、B、C V表示，南北半球各分22行。

1：100 图幅编号是“行号列号”，行号是“字符码”（A…..V）；列号是“数字码”（1…30…60）

纬度60度 -76度为双幅,图号为P3、4

纬度76度 -88度为四幅，图号为T25、26、27、28

北半球图幅的图号在其行号前加上N

（north头一个字母），NJ50

南半球图幅的图号在其行号前冠以S

（south头一个字母）， SJ50

1：50万--1：5000地形图的编号

以1:100万地形图编号为基础,采用行列编号法,即将1:100万地形

图按所含各比例尺地形图的经差和纬差划分成若干行和列,横行

从上到下,纵列从左到右按顺序分别用阿拉伯数字(数字码)编号,

表示图幅编号的行列代码均采用三位数表示(不足三位时前面补

0),取行号在前,列号在后的排列形式标记,加1:100万图幅的图号

之后。

比例尺 1:50万 1:25 万 1:10万 1:5万

1:2.5万 1:1万 1:5000

代码 B C D E F G H

每幅图的编号表达格式为:

合集下载

地图的分幅和编号

地图的分幅和编号

地图的分幅和编号

对一个确定的制图区域，要将全区绘于一张图→增大图幅，这样就不可能在一张图纸上描绘出来，而要分幅描绘，因此为 便于编图、印刷、保管、查询、使用、必须研究地图分幅与编号。

一、地图的分幅

1、矩形分幅，一般按纸张和印刷机规格设计（全开、对开、四开、八开等）

优点：图幅之间结合紧密，便于拼接使用，保持图面上图形完整。

缺点：整个制图区域只能一次投影完成

2．经纬线分幅 图廓由经纬线构成，是当前世界各国地形图和小比例尺图的主要形式。我国基本比例尺地图以经纬线分幅，以1：100万地图为基础，按规定的经差纬差划分图幅，使相邻比例尺地图的数量成简单的倍数关系。

经纬线分幅的优点是每个图幅都有明确的地理概念，适用于很大区域范围的地分幅，缺点，经纬线被描绘成曲线时，图幅拼接不便，有时被改重要物体（如大城市的完整性，随纬度增大，面积缩小，图幅不断变小。

图2-7 北半球100万地形图的分幅和编号

二、地图编号

我国1：100万 国际100万地图即用此法分幅编号

1．行列式编号法 刊号（横）——行号（纵）相结合，亦有“行号—到号（如 NJ-50）

北半球加N 南加S

2．自然序数 编号法 分幅地图从左→右，从上→下，排列编号。

3．行列—自然序数编号法 将上二者结合起来 如H-49-8

三、我国基本比例尺地图分幅与编号 见实习教材115

1．1：100万地图的分幅编号 经差6° 纬差4°

2．1：50万地形图的分幅编号 在1:100万基础纬差φ2°， 经差λ3°分为4幅。

3．1：25万地形图的分幅编号 在1：50万基础上，纬差1° 经差1°30′ 划分为4幅， 即1幅1：100万图，可分为16幅1：25万图，J-50-B[4]

注：1985年前为1:20万分幅：在1:100万基础纬差φ40′， 经差λ1°分为36幅。

地图分幅与编号

地图分幅与编号

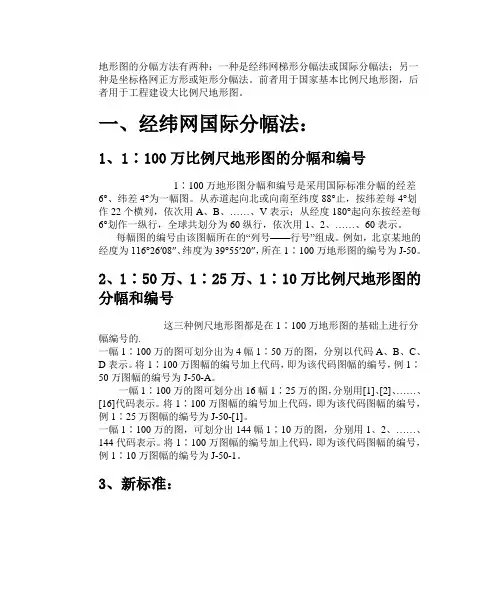

地形图的分幅方法有两种：一种是经纬网梯形分幅法或国际分幅法；另一种是坐标格网正方形或矩形分幅法。前者用于国家基本比例尺地形图，后者用于工程建设大比例尺地形图。
