下载文档原格式
地下室顶板裂缝处理方案地下室顶板裂缝处理方案1. 引言地下室顶板裂缝是地下室结构中常见的问题之一，它可能导致水渗透、结构破坏等严重后果。
本旨在提供一个详细的处理方案，以解决地下室顶板裂缝问题。
2. 背景在开始讨论具体处理方案之前，我们首先需要了解一些背景信息。
这包括地下室顶板裂缝的成因、裂缝的类型和特征等。
2.1 裂缝成因地下室顶板裂缝可以由多种因素引起，如温度变化、地震活动、土壤沉降等。
了解裂缝的成因可以我们选择合适的处理方法。
2.2 裂缝类型和特征地下室顶板裂缝的类型和特征可以根据裂缝的形状、宽度和深度等因素进行分类。
常见的裂缝类型包括水平裂缝、垂直裂缝和斜裂缝等。
3. 处理方案接下来，我们将逐步介绍地下室顶板裂缝处理的具体步骤和方法。
3.1 裂缝评估在开始处理工作之前，我们需要首先对裂缝进行评估。
这包括确定裂缝的类型、长度、宽度和深度等。
评估结果将有助于确定最佳的处理方法。
3.2 补强材料选择根据裂缝的性质和评估结果，我们需要选择合适的补强材料。
常用的补强材料包括聚合物改性水泥浆、环氧树脂和碳纤维等。
不同的材料适用于不同类型的裂缝。
3.3 清洁和修复工作在开始补强工作之前，我们需要清洁和修复裂缝周围的区域。
这包括清除松散的碎片、修复破损的混凝土等。
3.4 补强材料施工根据选择的补强材料，我们需要进行相应的施工。
这可能包括注浆、涂抹和粘贴等工作。
在施工过程中，需要注意施工方法和材料的使用量。
3.5 检测和验收在完成补强工作之后，我们需要进行检测和验收。
这包括检查补强效果、确保裂缝已经得到有效修复等。
4. 附件本所涉及的附件如下：- 裂缝评估表格- 补强材料选择指南- 清洁和修复工作步骤说明- 补强材料施工指南- 检测和验收记录表格5. 法律名词及注释本所涉及的法律名词及其注释如下：- 土地管理法：指对土地的管理和利用进行规范的法律法规。
- 建筑法：指对建筑物设计、施工、使用等进行管理的法律法规。

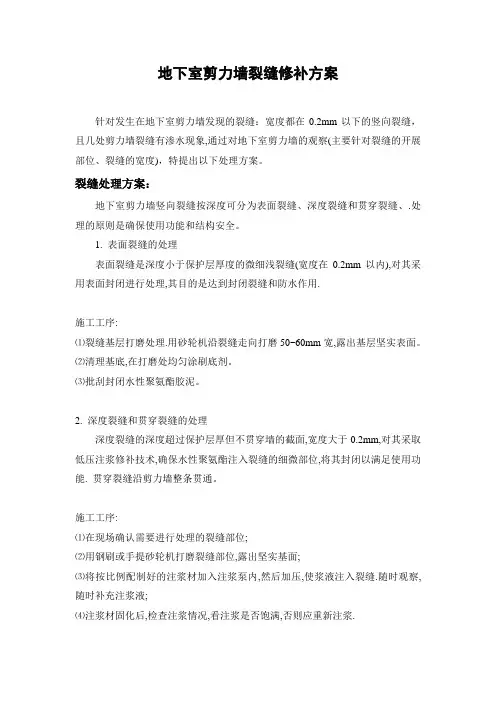

地下室剪力墙裂缝修补方案
针对发生在地下室剪力墙发现的裂缝：宽度都在0.2mm以下的竖向裂缝，且几处剪力墙裂缝有渗水现象,通过对地下室剪力墙的观察(主要针对裂缝的开展部位、裂缝的宽度)，特提出以下处理方案。
裂缝处理方案：
地下室剪力墙竖向裂缝按深度可分为表面裂缝、深度裂缝和贯穿裂缝、.处理的原则是确保使用功能和结构安全。
1. 表面裂缝的处理
表面裂缝是深度小于保护层厚度的微细浅裂缝(宽度在0.2mm以内),对其采用表面封闭进行处理,其目的是达到封闭裂缝和防水作用.
施工工序:
⑴裂缝基层打磨处理.用砂轮机沿裂缝走向打磨50~60mm宽,露出基层坚实表面。
⑵清理基底,在打磨处均匀涂刷底剂。
⑶批刮封闭水性聚氨酯胶泥。
2. 深度裂缝和贯穿裂缝的处理
深度裂缝的深度超过保护层厚但不贯穿墙的截面,宽度大于0.2mm,对其采取低压注浆修补技术,确保水性聚氨酯注入裂缝的细微部位,将其封闭以满足使用功能. 贯穿裂缝沿剪力墙整条贯通。
施工工序:
⑴在现场确认需要进行处理的裂缝部位;
⑵用钢刷或手提砂轮机打磨裂缝部位,露出坚实基面;
⑶将按比例配制好的注浆材加入注浆泵内,然后加压,使浆液注入裂缝.随时观察,随时补充注浆液;
⑷注浆材固化后,检查注浆情况,看注浆是否饱满,否则应重新注浆.
⑸剔除封缝材料,表面恢复原状.
浙江宝晟建设有限公司
浙江省海洋开发研究院科研大楼项目
墙板裂缝胶粘贴底座
a)墙板贯穿裂缝修补示意图b)墙板深度裂
座注浆嘴
活浆液
活塞b)墙板深度裂缝修补示意图
墙板裂缝胶粘贴底座裂缝修补示意图。
地下室墙、顶板混凝土裂缝处理修补方案范本一：正式风格地下室墙、顶板混凝土裂缝处理修补方案一、背景信息地下室作为建筑物的重要组成部分，其墙体和顶板的完整性对于建筑的结构稳定和安全性起着至关重要的作用。
然而，由于多种因素的综合作用，地下室墙、顶板混凝土可能出现裂缝问题，需进行相应的处理和修补。
二、问题诊断1. 裂缝类型及位置：经过实地调研和检测，发现地下室墙、顶板存在不同类型的裂缝，主要集中在以下位置：a. 墙体连接处b. 混凝土表面c. 结构上的应力集中部位2. 裂缝原因分析：通过分析裂缝产生的原因，主要包括以下几个方面：a. 建筑物使用年限过长导致的老化b. 地基沉降引起的变形c. 环境温度和湿度的变化引起的收缩和膨胀三、处理修补方案1. 墙体裂缝处理：a. 清理裂缝表面，去除松散的混凝土和污物b. 使用耐碱性胶结材料填补裂缝，确保材料与原有混凝土充分粘结c. 表面修饰，采用合适的抹灰材料进行修饰，保证整体外观一致2. 顶板裂缝处理：a. 修复已经出现的裂缝，采用修补材料进行填补b. 加固顶板结构，增加钢筋加固，提高整体强度c. 预防性处理，通过定期检查和维护，及时发现和处理潜在的问题四、附件1. 裂缝照片：提供对裂缝类型和情况的直观展示2. 混凝土修补材料及工具清单：对所需的修补材料和工具进行详细说明五、法律名词及注释1. 建筑物结构稳定和安全性的要求：指根据建筑法规和相关标准，对建筑物的结构设计和施工进行要求和规定，以确保建筑物的稳定性和安全性。
2. 耐碱性胶结材料：指经过特殊处理，能够抵抗混凝土中存在的碱性物质侵蚀的胶结材料。
范本二：简洁风格地下室墙、顶板混凝土裂缝处理修补方案一、背景地下室的墙体和顶板对于建筑物的结构稳定和安全性至关重要。
然而，由于多种因素的综合作用，地下室墙、顶板混凝土可能出现裂缝问题。
本文档旨在提供地下室墙、顶板混凝土裂缝处理修补方案。
二、问题诊断1. 裂缝类型及位置：墙体连接处、混凝土表面、结构上的应力集中部位。
地下室车库顶板裂缝处理施工方案编制人：审核人：审批人：（集团）有限公司201 年月日一、工程概况工程名称：***建设地点：**建设单位：**监理单位：**设计单位：**施工单位：****建设工程总建筑面积12.92万m²，其中地下一层为27792 m²，地上由3层至11层组成。
二、编制依据1、《地下室防水工程质量验收规范》GB50208-20112、《地下室防水技术规范》GB50108-200803、《建筑工程质量通病防治手册》第四版4、《建筑施工高处作业安全技术规范》JGJ80-915、《施工现场临时用电安全技术规范》JGJ 46-20056、《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2011三、裂缝产生原因分析及处理措施本工程地下室顶板完成时间为2014年11月15日，于2015年10月5日发现地下室顶板局部产生贯穿性裂缝。
经现场质量分析，其产生混凝土渗漏原因：混凝土浇筑过程中局部振捣不密实及施工冷缝的出现。
针对上述原因，拟采取以下措施对车库梁板、剪力墙进行渗水处理。
裂缝渗水处理措施：1、材料选用：水溶性聚氨酯（适用于地下室顶板裂缝长度大于2米或裂缝宽度大于0.2mm的裂缝）2、材料简介：水溶性聚氨酯是由环氧乙烷或环氧丙烷开环共聚的聚醚与异氰酸合成制得的一种不溶于水的单组份灌浆材料。
3、材料特点：1）、该材料具有良好的亲水性，能与水反应，同时生成CO2气体，并逆水而上沿来水通道渗透扩散，与周围的混凝土、砂、土等固结，快速硬化形成不透水的固结层，已广泛应用于封堵大压力的涌水和阻止地基中的流水及水的渗透。
2）、该材料与混凝土及土粒粘结力大，可产生高强度的弹性固结体，因此能充分适应地基或其他基层的变形，使其不易发现龟裂、崩塌而得到加固初强；3）、在含水的结构中浆液不会被冲散，在其反应过程中，由于气体的扩散使有效固结区迅速增大，可得到比其他类型化学浆液大的多的固结体；4）、根据工程不同的需要，可调节化灌液体的粘度，对于混凝土工程细小裂缝注浆后浆液能很快渗透进去，形成粘结牢固，抗渗性好、强度大的固结体，确保混凝土结构中钢筋不锈蚀。

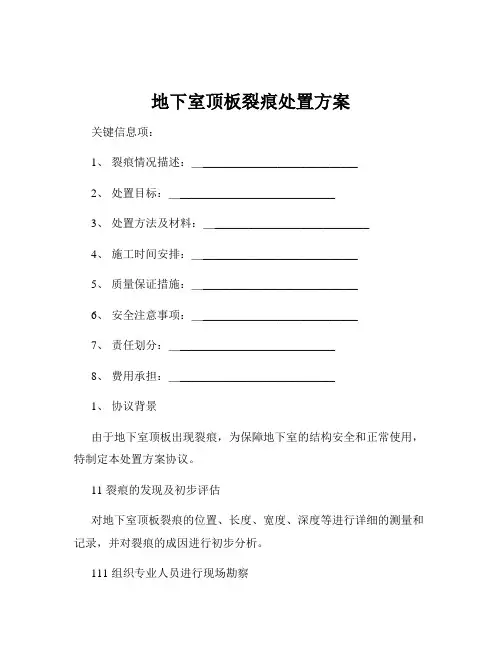

地下室顶板裂痕处置方案关键信息项：1、裂痕情况描述：＿___________________________2、处置目标：＿___________________________3、处置方法及材料：＿___________________________4、施工时间安排：＿___________________________5、质量保证措施：＿___________________________6、安全注意事项：＿___________________________7、责任划分：＿___________________________8、费用承担：＿___________________________1、协议背景由于地下室顶板出现裂痕，为保障地下室的结构安全和正常使用，特制定本处置方案协议。
11 裂痕的发现及初步评估对地下室顶板裂痕的位置、长度、宽度、深度等进行详细的测量和记录，并对裂痕的成因进行初步分析。
111 组织专业人员进行现场勘察包括结构工程师、施工技术人员等，以全面了解裂痕的性质和影响。
12 确定处置的必要性和紧迫性根据裂痕的严重程度、发展趋势以及对地下室使用功能的影响，评估处置工作的优先级。
2、处置目标21 确保地下室顶板的结构安全通过有效的处置措施，恢复地下室顶板的承载能力，使其能够满足设计要求和安全标准。
211 防止裂痕进一步扩展采取措施阻止裂痕的继续发展，避免对地下室结构造成更严重的损害。
212 保证地下室的正常使用功能在处置过程中，尽量减少对地下室正常使用的干扰，确保其各项功能不受影响。
3、处置方法及材料31 裂痕修补方法根据裂痕的特点，选择合适的修补方法，如灌浆法、表面封闭法等。
311 灌浆材料的选择选用质量可靠、性能稳定的灌浆材料，确保其与地下室顶板的原有材料具有良好的相容性。
312 表面封闭材料的要求表面封闭材料应具有良好的粘结性、抗裂性和耐久性。
32 加强措施对于较严重的裂痕区域，采取加强措施，如粘贴碳纤维布、增设钢梁等。
地下室裂缝修补施工方案（二）引言概述：地下室裂缝修补是维护地下室结构完整性和防止水渗漏的关键工作。
本文将介绍地下室裂缝修补施工方案的详细步骤和注意事项。
正文：一、准备工作1. 定位裂缝：使用测量工具准确测量裂缝的长度、宽度和深度，并进行标记。
2. 清洁裂缝表面：使用刷子和清洁剂彻底清洁裂缝表面，去除附着污垢和松散材料。
3. 确定修补材料：根据裂缝的尺寸和类型选择合适的修补材料，如聚合物修补剂或水泥砂浆。
二、填充裂缝1. 打磨裂缝：使用砂纸或其他磨具将裂缝表面打磨平整，以利于修补材料的附着。
2. 割裂缝：对于较宽的裂缝，使用锯片工具割开裂缝边缘，以增加修补材料的粘结面积。
3. 涂抹修补材料：根据修补材料的说明，在裂缝表面均匀涂抹修补材料，确保填满整个裂缝。
4. 平整表面：使用抹刀或抹灰工具将修补材料平整刮平，并与周围墙面或地面平齐。
三、加固裂缝1. 安装加固材料：对于较大或持续扩展的裂缝，需要使用加固材料（如玻璃纤维布）来增强修补效果。
2. 涂抹加固材料：在裂缝表面涂抹一层修补材料，并将加固材料贴合在上面，再涂抹一层修补材料，确保加固材料牢固地粘附在裂缝上。
四、干燥和固化1. 等待干燥：根据修补材料的说明，等待足够的时间让修补材料干燥和固化。
2. 温度和湿度控制：在干燥过程中，保持稳定的温度和湿度有助于加速修补材料的干燥和固化。
五、涂装和防水处理1. 涂装表面：在修补完成后，根据需求涂刷墙面漆或底漆，以美观地完成地下室裂缝修补工作。
2. 防水处理：如果地下室存在水渗漏问题，可以在修补完成后进行防水处理，如涂刷防水涂料或安装防水膜。
总结：地下室裂缝修补是一项复杂而关键的工程，务必重视准备工作、正确选择合适的修补材料、加固裂缝，并注意干燥、固化和涂装防水处理等环节。
只有综合考虑所有因素，并严格按照施工方案进行操作，才能实现地下室裂缝修补的长期效果和防止水渗漏的目标。
对于人防地下室顶板和墙板的裂缝，应采取以下处理方案：
1. 顶板裂缝处理：对于宽度小于0.3mm的非贯穿性裂缝，可以不做处理；对于宽度大于0.3mm的非贯穿性裂缝，应采用环氧胶泥进行封闭；对于贯穿性裂缝，应采用水溶性聚氨酯进行化学灌浆，或采用环氧树脂灌浆补强。
2. 墙板裂缝处理：对于表面缝宽不足0.2mm的非贯穿性裂缝，可以不作处理；对于缝宽在0.2mm至0.3mm之间的裂缝，采用水溶性聚氨酯化学灌浆堵漏，表面再用环氧树脂胶泥封闭；对于缝宽超过0.3mm的贯穿性裂缝，采用压力灌环氧树脂浆液补强。
在裂缝比较集中和比较宽的部位，采取在板底贴碳纤维加强处理的措施。
在完成裂缝处理后，需要在地下室顶板上进行蓄水观测7天，确保裂缝稳定且不出现渗漏水。
为确保地下室顶板不渗漏，可以在顶板上增做一道厚3mm的聚氯酯防水涂膜，然后按设计要求施工防水层。
除了与设计单位配合制定合理的施工方案外，还需结合当时的气候条件对原方案作出必要的调整，以确保施工的质量。
以上内容仅供参考，如需更多信息，建议查阅关于人防地下室顶板、墙板裂缝处理的专业书籍或咨询专业人士。
地下室楼板开裂整改方案一、开裂情况分析。
咱这地下室的楼板啊，就像人脸上突然长了几道皱纹似的，裂了。
这裂缝呢，有长有短，有宽有窄。
经过仔细查看，可能是这么几个捣蛋鬼在捣乱。
首先呢，混凝土收缩这小子可能脱不了干系。
混凝土在硬化过程中就像一个人从胖变瘦，一不小心就把自己给扯出裂缝了。
其次呢，地基不均匀沉降这个大坏蛋也有可能在捣鬼，它一捣乱，楼板就受力不均，就像桌子腿不齐，桌子面肯定得裂。
还有啊，施工过程中的一些小马虎，比如说振捣不密实，就好像做馒头没揉匀乎，里面有空洞，那也容易导致楼板不结实，最后开裂。
二、整改目标。
咱们的目标很简单，就是把这些裂缝给补上，让楼板像新的一样结实，能稳稳当当地在地下室待着，就像给受伤的战士疗伤，让他重新生龙活虎地保卫家园。
三、整改措施。
1. 裂缝处理。
对于那些比较细小的裂缝（宽度小于0.2毫米的），我们就像给小伤口贴创可贴一样。
用表面封闭法，用专用的裂缝修补胶在裂缝表面刷一刷，让胶水渗进去，把裂缝给堵住，这样就防止水分啊，空气啊这些坏东西进去进一步搞破坏。
要是裂缝比较宽（大于0.2毫米的），这可就是大伤口了，得用注浆法。
在裂缝上打孔，就像给楼板打针一样，然后把专用的注浆材料注入进去。
这个注浆材料啊，就像一群勤劳的小蜜蜂，在裂缝里钻来钻去，填满每一个缝隙，等它凝固了，裂缝就被修补好了。
2. 加强结构。
在楼板下面加一些支撑，就像给楼板找几个小助手在下面顶着它。
这些支撑可以是钢结构的或者混凝土的小柱子，分担楼板的重量，让楼板轻松点，别那么累得又开裂了。
对于因为地基不均匀沉降导致的问题，我们得像对待调皮的小孩子一样好好调教一下地基。
可以对地基进行加固处理，比如说打一些加固桩，就像给地基扎下深深的根，让它稳稳当当的，不再捣乱让楼板开裂。
3. 施工改进。
在后续可能的修补或者相关施工过程中，可不能再像以前那样马虎了。
振捣混凝土的时候，要像敲鼓一样，每个地方都敲到位，振捣密实，不能有气泡在里面藏着。
地下室顶板裂缝处理方案地下室是房屋的重要组成部分，它承担着房屋的支撑和防水功能。
当地下室顶板出现裂缝时，不仅会危及房屋的结构安全，还会导致水漏和湿气渗透等问题。
因此，及时处理地下室顶板裂缝至关重要。
本文将介绍一些常见的地下室顶板裂缝处理方案。
首先，要了解地下室顶板裂缝的成因。
地下室顶板裂缝通常是由于基础沉降、地震活动、温差变化、构造缺陷等原因造成的。
因此，在处理地下室顶板裂缝之前，需要先了解裂缝的性质和成因，以便采取正确的处理方案。
一、表面处理1.清洁和修整裂缝：首先，用清水和洗涤剂清洗裂缝，以去除积尘和破损的部分。
然后，用尖刀或刮刀修整裂缝的边缘，使其呈现平整、直线的形态。
2.填充和封闭裂缝：填充材料可以选择独立密封沥青胶、聚氨酯浆料等。
将填充材料按照说明书上的方法搅拌均匀后，用刮刀或其他工具填充到裂缝中，使其与周围的地面齐平。
填充完成后，用抹刀将填充材料刮平，并确保其充分密封。
3.涂刷防水剂：为了进一步防止水漏，可以在填充完成后涂刷一层防水剂。
防水剂可以选择常用的沥青防水涂料、聚氨酯弹性防水涂料等。
二、深层处理对于深层裂缝，需要更加细致的处理。
以下是一些常见的深层处理方案：1.加固地下室顶板：如果裂缝是由于地基沉降或构造缺陷导致的，需要加固地下室顶板。
加固地下室顶板的方法有很多，可以根据具体情况选择。
-使用钢筋混凝土加固：钢筋混凝土是一种高强度、耐久性好的材料，可以用于加固地下室顶板。
首先，在裂缝附近打孔，然后将钢筋插入孔中，并用混凝土灌浆填充孔洞，以增加顶板的承载能力。
-使用钢结构加固：对于大面积的裂缝或结构缺陷，可以考虑使用钢结构加固。
钢结构具有高强度、刚度好的特点，可以有效提高地下室顶板的承载能力。
2.深层填充材料：对于深层裂缝，可以使用深层填充材料进行修复。
深层填充材料通常是一种含有高强度聚合物的浆料，可以填充到裂缝的深层，提高地下室顶板的整体承载能力和抗裂性能。
3.涂刷防裂涂料：为了增加地下室顶板的抗裂性能，可以在修复完成后涂刷一层防裂涂料。
地下室顶板裂缝处理方案地下室作为房屋的一个重要组成部分，其顶板的稳定性对于整体建筑结构的安全至关重要。
然而，由于各种原因，地下室顶板可能出现裂缝现象，这不仅会影响建筑物的外观美观，还可能造成漏水、渗水等问题。
为了解决这一问题，本文提出了一套地下室顶板裂缝处理方案。
方案一：填缝修补填缝修补是最常见的处理地下室顶板裂缝的方法。
具体步骤如下：1. 清洁裂缝区域：首先，使用刷子或清洁工具将裂缝区域清理干净，确保去除杂物和灰尘。
2. 预处理：在填缝之前，可以先使用一些专业的预处理剂进行基层处理，以加强填缝材料与地下室顶板的粘结力。
3. 选择填缝材料：根据实际情况选择适合的填缝材料，可以选择聚合物灌浆剂、聚合物水泥修补材料等。
4. 填缝：将选定的填缝材料按照说明进行调配，并用专业的工具填补裂缝，确保填补均匀、密实。
5. 平整处理：在填缝材料未完全干燥之前，可以使用刮刀或其他工具进行平整处理，使填缝部位与周围地板或顶板表面保持一致。
方案二：加固处理有时候，仅仅填缝修补是不够的，特别是对于较大面积或较宽的裂缝来说，需要进行加固处理。
以下是一种常见的加固处理方法：1. 清理和固定：首先，对裂缝周围进行清理，将松散的碎层和碎片清除。
然后，使用专用的胶水或密封胶将裂缝两侧的地下室顶板固定牢固。
2. 加固材料选择：根据实际情况选择适合的加固材料，可以选择聚合物纤维增强材料、碳纤维布等。
3. 加固处理：将选定的加固材料按照说明进行固定，可以使用专业的工具和方法进行施工，确保加固部位牢固可靠。
方案三：结构加固如果地下室顶板裂缝问题非常严重，可能需要进行结构加固，以确保整体的建筑安全。
在进行结构加固时，需要专业的工程师进行设计和施工。
以下是一些常见的结构加固方法：1. 钢结构加固：通过加固钢材的使用，在地下室顶板的裂缝部位加固钢梁或钢筋，增强顶板的整体抗压和抗拉能力。
2. 混凝土加固：对于地下室顶板裂缝较为严重的情况，可以通过重新浇筑混凝土来加固，从而恢复顶板的完整性和稳定性。
地下室车库顶板裂缝处理
施
工
方
案
编制人：
审核人：
审批人：
（集团）有限公司
201 年月日
一、工程概况
工程名称：***
建设地点：**
建设单位：**
监理单位：**
设计单位：**
施工单位：**
**建设工程总建筑面积12.92万m²，其中地下一层为27792 m²，地上由3层至11层组成。
二、编制依据
1、《地下室防水工程质量验收规范》 GB50208-2011
2、《地下室防水技术规范》 GB50108-20080
3、《建筑工程质量通病防治手册》第四版
4、《建筑施工高处作业安全技术规范》 JGJ80-91
5、《施工现场临时用电安全技术规范》 JGJ 46-2005
6、《建筑施工扣件式钢管脚手架安全技术规范》 JGJ130-2011
三、裂缝产生原因分析及处理措施
本工程地下室顶板完成时间为2014年11月15日，于2015年10月5日发现地下室顶板局部产生贯穿性裂缝。
经现场质量分析，其产生混凝土渗漏原因：混凝土浇筑过程中局部振捣不密实及施工冷缝的出现。
针对上述原因，拟采取以下措施对车库梁板、剪力墙进行渗水处理。
裂缝渗水处理措施：
1、材料选用：水溶性聚氨酯（适用于地下室顶板裂缝长度大于2米或裂缝宽度大于0.2mm的裂缝）
2、材料简介：水溶性聚氨酯是由环氧乙烷或环氧丙烷开环共聚的聚醚与异氰酸合成制得的一种不溶于水的单组份灌浆材料。
3、材料特点：
1）、该材料具有良好的亲水性，能与水反应，同时生成CO2气体，并逆水而上沿来水通道渗透扩散，与周围的混凝土、砂、土等固结，快速硬化形成不透水的固结层，已广泛应用于封堵大压力的涌水和阻止地基中的流水及水的渗透。
2）、该材料与混凝土及土粒粘结力大，可产生高强度的弹性固结体，因此能充分适应地基或其他基层的变形，使其不易发现龟裂、崩塌而得到加固初强； 3）、在含水的结构中浆液不会被冲散，在其反应过程中，由于气体的扩散使有效固结区迅速增大，可得到比其他类型化学浆液大的多的固结体；
4）、根据工程不同的需要，可调节化灌液体的粘度，对于混凝土工程细小裂缝注浆后浆液能很快渗透进去，形成粘结牢固，抗渗性好、强度大的固结体，确保混凝土结构中钢筋不锈蚀。
主要技术性能指标
4、施工工艺流程：
（1）、确定漏水点→清理渗漏基面→钻孔→清洗→安装灌浆接嘴→高压灌注发泡浆料→观察→补漏→拆灌浆嘴→槽孔修补→检查→完成补漏
（2）、施工要求：
1）、检查：仔细检查漏水部位，清理渗漏部位附近的污物,以备灌浆。
2）、寻找裂缝是一项繁琐、细致的工作，如表面不易干燥，可以用喷灯烘干，用角磨机磨光周边，裂缝处因含有水份，立即可以发现，此办法即提高了工作效率，又可确保每一分区无遗漏。
3）、布孔：在漏水部位打灌浆孔，对深层裂缝可钻斜孔穿过缝面，一般孔距为20cm-50cm。
4）、埋嘴封缝：埋设注浆嘴，用快干水泥封闭。
5）、裂缝修补：灌浆液应从每一枚针头开始（结构立面由下往上灌注），当浆液从微孔处冒出时，应立即停止，移入第二枚继续灌注，依次向前进行。
在灌注过程中，如果浆液已灌满相邻的针头位置，可以跳开不注；如注浆后发现裂缝两端仍有继续延伸、或有裂缝与其相交叉，应在该位置补孔，重新注浆。
这样，整条裂缝的第一次注浆才算结束。
6）、灌浆：根据渗漏部位的具体情况确定灌浆压力、灌浆量。
用堵漏注浆泵将水溶性聚氨酯灌入裂缝，当全邻孔出现纯浆液时，移至邻孔，在规定的压力下灌浆，直至压不进为止（注入率≤0.01L/min），随即关闭阀门。
（一般灌浆压力0.3Mpa）。
7）、72小时后检查渗漏部位有无渗水，无渗水将灌浆嘴折断，用快干水泥将基面封闭、抹平。
8）、先做样板经监理甲方确认后再大面积施工。
5、注浆时应注意的问题：
1）、当一枚针头在灌注较长时间后（约5分钟后），浆仍未从裂缝内冒出，应停止灌注，间隔一段时间后再进行，如仍未灌满，应检查钻孔是否与埋管线交叉、板底是否有孔洞等情况，待查明原因后再进行灌浆。
2）、灌注时应严密注视灌注机的工作压力表，如超过额定压力（350kg以上），应停机后再进行，如压力仍居高不下，应检查钻孔是否与裂缝完全交叉。
3）、聚氨酯是遇水膨胀材料，工作时应穿戴好防护用具，如手套、护目镜等。
表面清理及设备维护。
4）、待浆液凝固后，表面应及时清理。
5）、灌注机连续使用最多不超过10小时，如中途停止工作超过30分钟，应及时清理机械，清洗可用专用清洗剂或丙酮等。
局部质量缺陷处理（孔洞）
1、质量缺陷部位：
地下室梁柱节点混凝土孔洞。
2、产生原因分析:
柱头存在十字交叉梁，且梁配筋较密，因此钢筋密度很大，浇筑过程中，混凝土下落受阻，振捣不到位时，造成了节点“狗洞”。
3、处理措施
1）对缺陷部位进行检查，并用墨线标示需要处理区域，凿除缺陷不密实的混凝土，且宽度不得低于200mm上口留成楔形，保证混凝土灌注。
2）在凿除完毕，将钢筋上渣滓清理干净后，会同业主、监理单位对该处进行检查。
3）支设模板，浇筑口留置梭槽(柱四周留置，梁两侧留置)，梭槽入口高度应高于浇筑上口200mm，处理前先用清水洗干净，并充分湿润（用海绵），在剔凿
面上涂刷混凝土原浆后，采用比原结构混凝土高一个标号（C35）的膨胀细石混凝土进行填补（混凝土配合比由商混凝土站提供），填补过程中如振动器无法插入时采用钢筋抽插振捣，填补高度高出梭槽上口200mm（达到设计强度后将梭槽凿除）。
4）浇筑完成后，对混凝土进行完整性检测，28天强度后，请专业检测单位进行强度检测。
局部质量缺陷处理（夹渣、蜂窝麻面）
夹渣：如果夹渣是面积较大而深度较浅，可将夹渣部位表面全部凿除，刷洗干净后，在表面抹1:1.5～1:2水泥砂浆。
如果夹渣部位较深，超过构件截面尺寸的三分之一时，应在架板底先加固，将该部位夹渣全部凿除，安装好模板，用钢丝刷刷洗或压力水冲刷，湿润后用高一个强度等级的膨胀细石混凝土仔细浇灌、捣实。
蜂窝麻面：面积较小且数量不多的麻面与蜂窝的混凝土表面，可用1:1.5～1:2水泥砂浆抹平，在抹砂浆之前，必须用钢丝刷或加压水洗刷基层。
较大面积或较严重的麻面蜂窝，应按其全部深度凿去松散的混凝土层和个别突出的骨料颗料直至密实的混凝土面为止，然后用钢丝刷或加压水洗刷表面，再用比原混凝土强度等级提高一级的膨胀细石混凝土填塞，并仔细捣实。
四、成品保护措施
1、设立成品保护领导小组，设专人负责成品保护工作。
2、制定正确的施工顺序：制定重要区域的施工工序流程，将各专业工序相互协调，排出一个工序流程表，各专业工序均按此流程进行有序施工，根据施工流程安排的工作内容完成时间，严格控制工作面的人流量，如不符合流程时间的工种一律不准随意进入其他施工区。
严禁任何违反施工程序的作法。
3、作好工序标识工作，在施工过程中对易受污染、破坏的成品、半成品标识“正在施工，注意保护”的标牌。
4、工序交接全部采用书面形式由双方签字认可，由下道工序作业人员和成品保护负责人同时签字确认，并保存工序交接书面材料，下道工序作业人员对防止成品的污染、损坏或丢失负直接责任，成品保护专人对成品保护负监督、检查责任。
5、对已完成施工的区域，派专人负责保护。
凡未经项目部经理许可，一概不得进入已完工区域。
6、预验后要修整的项目须持有特殊许可证方可进入现场。
7、全场统一成品保护标志，施工重要部位挂牌警示保护。
8、脚手架搭设范围用硬质模板铺设，以免损坏成品地面。
五、安全文明施工措施
1、安全管理及交底：对所有安装、拆除的操作工人均应在进场时集中进行安全“三级”教育，工人上岗前施工管理人员应先进行钢管架搭设、拆除的安全技术交底，交底应在现场进行，应有针对性，应提醒操作人员应注意的安全要点；工人上岗时应戴好安全帽、不穿拖鞋、高跟鞋、硬底鞋，高空作业时应戴牢安全带。
2、搭设架体时安全操作注意事项：工作时要求思想集中，防止空中滑落；扳手等工具应拿牢或放在可靠的平面上，以防坠落伤人；在搬运材料应注意放置牢靠、不相互碰撞；钢管架各部位扣件应锁紧方能在架上操作；严格按钢管架搭设的顺序进行搭设，不得违反钢管架搭设的先后顺序；传递材料、工具不得乱扔乱抛；施工平面材料应归堆，不得随手乱放，架上不得堆大量钢管材料。
3、拆除钢管支撑架时安全操作注意事项：应在达到拆除条件时经管理人员审批并进行拆除安全交底后进行钢管支撑架的拆除工作；拆除的施工部位应设置明显的警示标志，非作业人员不得入内；拆除架体时工人应思想高度集中，高空
作业必须带好安全带，严防高空坠落；严格按照钢管架拆除的顺序进行拆除，从高处往低处拆，严禁先拆底部再拆上部；在同一工作面共同施工时，工人间应相协作；每组拆除人员应有足够工作面，不得过于集中，以免互相碰撞伤人；操作平面内有洞口的应先进行洞口的防护，安全后才能操作。
4、现场材料、木材、模板、钢管扣件需堆放整齐，操作地点和周围必须清洁整齐，做到活完脚下清，楼板上的砂浆，混凝土要及时清除，落地灰要回收过筛使用，务必做到工完场清。
