典型环节的MATLAB仿真实验

班级

姓名

学号

XXXXXX电子与信息工程学院实验报告册

课程名称： 自动控制原理 实验地点：

实验时间 同组实验人：

实验题目： 典型环节的MATLAB仿真

一、实验目的：

1．熟悉MATLAB桌面和命令窗口，初步了解SIMULINK功能模块的使用方法。

2．通过观察典型环节在单位阶跃信号作用下的动态特性，加深对各典型环节响应曲线的理解。

3．定性了解各参数变化对典型环节动态特性的影响。

二、实验原理及SIMULINK图形：

1．比例环节的传递函数为 221211()2100,200ZRGsRKRKZR

其对应的模拟电路及SIMULINK图形如图1-3所示。

2．惯性环节的传递函数为

2211211212()100,200,110.21RZRGsRKRKCufZRCs

其对应的模拟电路及SIMULINK图形如图1-4所示。

3．积分环节(I)的传递函数为

ufCKRssCRZZsG1,1001.011)(111112

其对应的模拟电路及SIMULINK图形如图1-5所示。

图1-5 积分环节的模拟电路及及SIMULINK图形 图1-4 惯性环节的模拟电路及SIMULINK图形 4．微分环节(D)的传递函数为

ufCKRssCRZZsG10,100)(111112 ufCC01.012

其对应的模拟电路及SIMULINK图形如图1-6所示。

5．比例+微分环节（PD）的传递函数为

)11.0()1()(111212ssCRRRZZsGufCCufCKRR01.010,10012121

其对应的模拟电路及SIMULINK图形如图1-7所示。

6．比例+积分环节（PI）的传递函数为

)11(1)(11212sRsCRZZsG ufCKRR10,100121

典型环节的MATLAB仿真实验

实验报告

实验名称

典型环节的MATLAB仿真

一、 实验目的

1．熟悉MATLAB桌面和命令窗口，初步了解SIMULINK功能模块的使用方法。

2．通过观察典型环节在单位阶跃信号作用下的动态特性，加深对各典型环节响应曲线的

理解。

3．定性了解各参数变化对典型环节动态特性的影响。

二、 实验内容

按下列各典型环节的传递函数，建立相应的SIMULINK仿真模型，观察并记录其单位阶跃响应波形。

① 比例环节1)(1sG和2)(1sG；

② 惯性环节11)(1ssG和15.01)(2ssG

③ 积分环节ssG1)(1

④ 微分环节ssG)(1

⑤ 比例+微分环节（PD）2)(1ssG和1)(2ssG

⑥ 比例+积分环节（PI）ssG11)(1和ssG211)(2

三、 实验结果及分析

① 比例环节1)(1sG

2)(1sG

② 惯性环节11)(1ssG

15.01)(1ssG

③ 积分环节ssG1)(1

④ 微分环节ssG)(1

⑤ 比例+微分环节（PD）1)(2ssG

2)(1ssG

⑥ 比例+积分环节（PI）ssG11)(1

ssG211)(2

①比例环节：增益成比例加倍，曲线响应最值成比例增加。

②惯性环节：惯性环节s因子系数越小，系统越快速趋于稳定。

③积分环节: 积分环节先趋于稳定，后开始开始不稳定。

④微分环节：微分环节开始稳定中间突变而后又趋于稳定。

四、 实验心得与体会

通过这次实验，基本熟悉了MATLAB的使用方法及如何来仿真，熟悉MATLAB桌面和命令窗口，初步了解SIMULINK功能模块的使用方法。通过观察典型环节在单位阶跃信号作用下的动态特性，加深对各典型环节响应曲线的理解。定性了解各参数变化对典型环节动态特性的影响，并且知道了使用MATLAB的重要性。

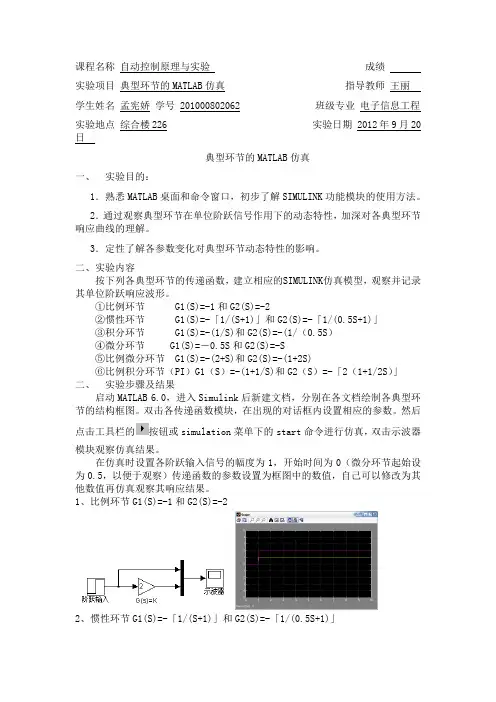

课程名称 自动控制原理与实验 成绩

实验项目 典型环节的MATLAB仿真 指导教师 王丽

学生姓名 孟宪娇 学号 201000802062 班级专业 电子信息工程

实验地点 综合楼226 实验日期 2012年9月20日

典型环节的MATLAB仿真

一、 实验目的：

1．熟悉MATLAB桌面和命令窗口，初步了解SIMULINK功能模块的使用方法。

2．通过观察典型环节在单位阶跃信号作用下的动态特性，加深对各典型环节响应曲线的理解。

3．定性了解各参数变化对典型环节动态特性的影响。

二、实验内容

按下列各典型环节的传递函数，建立相应的SIMULINK仿真模型，观察并记录其单位阶跃响应波形。

①比例环节 G1(S)=-1和G2(S)=-2

②惯性环节 G1(S)=-「1/(S+1)」和G2(S)=-「1/(0.5S+1)」

③积分环节 G1(S)=-(1/S)和G2(S)=-(1/（0.5S）

④微分环节 G1(S)=－0.5S和G2(S)=-S

⑤比例微分环节 G1(S)=-(2+S)和G2(S)=-(1+2S)

⑥比例积分环节（PI）G1（S）=-(1+1/S)和G2（S）=-「2（1+1/2S）」

二、 实验步骤及结果

启动MATLAB 6.0，进入Simulink后新建文档，分别在各文档绘制各典型环节的结构框图。双击各传递函数模块，在出现的对话框内设置相应的参数。然后点击工具栏的按钮或simulation菜单下的start命令进行仿真，双击示波器模块观察仿真结果。

在仿真时设置各阶跃输入信号的幅度为1，开始时间为0（微分环节起始设为0.5，以便于观察）传递函数的参数设置为框图中的数值，自己可以修改为其他数值再仿真观察其响应结果。

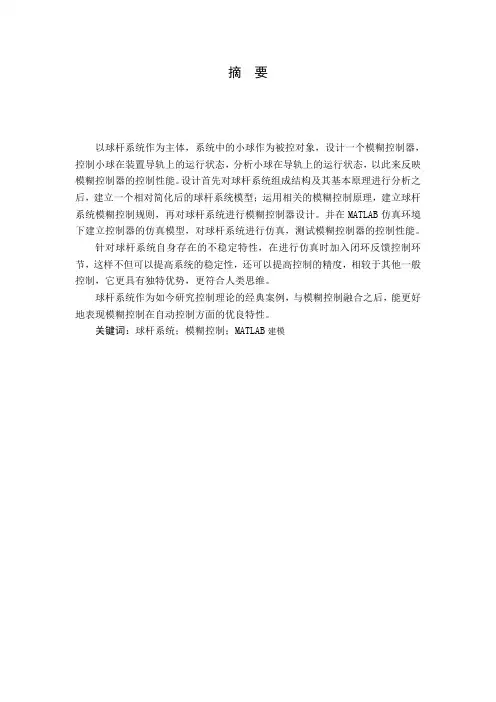

摘 要

以球杆系统作为主体，系统中的小球作为被控对象，设计一个模糊控制器，控制小球在装置导轨上的运行状态，分析小球在导轨上的运行状态，以此来反映模糊控制器的控制性能。设计首先对球杆系统组成结构及其基本原理进行分析之后，建立一个相对简化后的球杆系统模型；运用相关的模糊控制原理，建立球杆系统模糊控制规则，再对球杆系统进行模糊控制器设计。并在MATLAB仿真环境下建立控制器的仿真模型，对球杆系统进行仿真，测试模糊控制器的控制性能。

针对球杆系统自身存在的不稳定特性，在进行仿真时加入闭环反馈控制环节，这样不但可以提高系统的稳定性，还可以提高控制的精度，相较于其他一般控制，它更具有独特优势，更符合人类思维。

球杆系统作为如今研究控制理论的经典案例，与模糊控制融合之后，能更好地表现模糊控制在自动控制方面的优良特性。

关键词：球杆系统；模糊控制；MATLAB建模
