体结构梁板钢筋技术交底

  • 格式：pdf
  • 大小：445.00 KB
  • 文档页数：13

技 术 交 底 记 录 表C2-1 编 号

工 程 名 称 黄山北站站房及相关工程 交底日期 2013.12.26

施 工 单 位 中铁建设集团有限公司 分项工程名称 钢筋工程

交 底 提 要 楼板、梁、楼梯钢筋绑扎技术交底 交底内容：

审核人 交底人 接受交底人

1、本表由施工单位填写，交底单位与接受交底单位各存一份。 2 一、施工准备 1.作业条件 1）钢筋进场后应有出厂材质证明，并按施工平面图中指定的位置，按规格、使用部位、堆放整齐。 2）钢筋绑扎前，应检查有无锈蚀，除锈之后再运至绑扎部位。 3）熟悉图纸、按设计要求检查已加工好的钢筋，检查钢筋的位置、数量、长度。 2.材质要求 1）钢筋原材：应有供应商资格证书，钢筋出厂质量证明书、按规定做力学性能复试和见证取样试验，复试合格钢筋方可投入使用。 2）成型钢筋：必须符合配料单的规格、型号、尺寸、形状、数量，并应进行标识。成型钢筋必须进行覆盖，防止雨淋生锈。 3）主要钢筋型号有一级钢φ6、φ8、φ10，三级螺纹钢8、10、12、14、16、18、20、22、25、28、32、绑扎采用 20-22 号铁丝。 3.材料机具 直螺纹套丝机、钢筋弯曲机、钢筋切断机、电焊机、切割机、钢筋钩子、撬棍、扳子、绑扎架、钢丝刷子、手推车、粉笔、尺子等。 4.技术准备 1）技术人员以及各区域钢筋负责人熟悉施工图纸，按设计图纸以及施工规范进行翻样，对各个班组进行详细交底，按图纸及规范要求制作钢筋绑扎样板。 2）、提前组织施工人员熟悉图纸，认真审图，及时与设计沟通并办理洽商记录；及时编制施工方案，提前进行钢筋放样，计算整理钢筋配料单，向施工班组交底。绑扎前对照钢筋配料表，核对成品钢筋形状、尺寸、数量及质量。如有错漏，应立即纠正增补。 3）钢骨梁柱子节点位置钢筋过密，主次梁交叉位置标高，穿筋位置，要求提前放样。 4）、悬挑构件的绑扎、钢筋接头的控制。 5）、抗震结构的要求如加强区、箍筋加密区、边跨柱头等。 6）套筒连接连接套筒表面不得有裂纹，表面及内螺纹不得有严重的锈蚀。连

技 术 交 底 记 录 表C2-1 编 号

工 程 名 称 黄山北站站房及相关工程 交底日期 2013.12.26

施 工 单 位 中铁建设集团有限公司 分项工程名称 钢筋工程

交 底 提 要 楼板、梁、楼梯钢筋绑扎技术交底 交底内容：

审核人 交底人 接受交底人

1、本表由施工单位填写，交底单位与接受交底单位各存一份。 2 接钢筋时，钢筋规格和连接套的规格要一致，并确保钢筋和连接套的丝扣干净完好无损。连接时对正轴线将钢筋拧入连接套，然后用管钳扳手拧紧，使两钢筋丝头在套筒中央位置相互顶紧。套筒两端外露的丝扣不超过1个完整丝扣。 7）套筒检查及试验 ①用专用的检验环规，当钢筋丝头插入时，钢筋端面在环规缺口范围内即为合格。 ②接头的现场检验按验收批进行，同一施工条件下的同一批材料的同等级同规格接头，以500个为一个验收批进行检验与验收，不足500个也作为一个验收批。确保接头合格率100%。 ③对接头的每一验收批，应在工程结构中随机截取3个试件作拉伸试验，按设计要求的接头性能等级进行检验与评定，并填写接头拉伸试验报告。 ④取试样后的钢筋，以同等级钢筋采用帮条焊进行连接，帮条焊两边各5d（双面焊接）。等级进行检验与评定，并填写接头拉伸试验报告。 二、施工工艺 1. 梁绑扎工艺流程： 画箍筋间距→穿主梁上层纵筋→套箍筋、划分档线、绑扎箍筋→穿主梁下层纵筋→穿次梁上层纵筋→套箍筋、划分档线、绑扎箍筋→穿次梁下层钢筋→拉钩绑扎→垫放垫块→清理验收 （1）在梁侧模板上画箍筋间距。 （2）先穿主梁上部纵向受力钢筋，后按已画好的箍筋间距套好箍筋。 （3）绑梁纵向主筋，调整箍筋间距，绑扎箍筋。 （4）箍筋在叠合处的弯钩，在梁中交错绑扎，箍筋弯钩为135°。平直部分长度为10d。 （5）梁端第一个箍筋设置在距离柱节点边缘50mm处。梁端与柱交接处箍筋要加密，其间距与加密区长度见后附图。 技 术 交 底 记 录 表C2-1 编 号

工 程 名 称 黄山北站站房及相关工程 交底日期 2013.12.26

施 工 单 位 中铁建设集团有限公司 分项工程名称 钢筋工程

交 底 提 要 楼板、梁、楼梯钢筋绑扎技术交底 交底内容：

审核人 交底人 接受交底人

1、本表由施工单位填写，交底单位与接受交底单位各存一份。 2 梁与圆柱相交时箍筋起始位置 （6）在主、次梁受力筋底部及侧面均使用垫块(与结构混凝土同标号)，保证保护层厚度，底铁各层钢筋间净间距不小于25mm，并且净间距不小于下铁主筋直径。

技 术 交 底 记 录 表C2-1 编 号

工 程 名 称 黄山北站站房及相关工程 交底日期 2013.12.26

施 工 单 位 中铁建设集团有限公司 分项工程名称 钢筋工程

交 底 提 要 楼板、梁、楼梯钢筋绑扎技术交底 交底内容：

审核人 交底人 接受交底人

1、本表由施工单位填写，交底单位与接受交底单位各存一份。 2 （7）钢筋连接位置 接头不宜位于构件最大弯距处。本工程主梁钢筋为三级钢，采用直螺纹连接，上铁纵向受力钢筋连接在跨中1/3跨范围内，下铁在支座处连接。

（8）框架梁接头位置。 抗震屋面框架WKL纵向钢筋构造

（9）悬挑梁节点处构造

技 术 交 底 记 录 表C2-1 编 号

工 程 名 称 黄山北站站房及相关工程 交底日期 2013.12.26

施 工 单 位 中铁建设集团有限公司 分项工程名称 钢筋工程

交 底 提 要 楼板、梁、楼梯钢筋绑扎技术交底 交底内容：

审核人 交底人 接受交底人

1、本表由施工单位填写，交底单位与接受交底单位各存一份。 2 （10）主次梁相交时需要附加吊筋。

（11）当梁中线与柱中线偏心距大于柱宽的1/4时，梁须加腋设置，期加腋设

技 术 交 底 记 录 表C2-1 编 号

工 程 名 称 黄山北站站房及相关工程 交底日期 2013.12.26

施 工 单 位 中铁建设集团有限公司 分项工程名称 钢筋工程

交 底 提 要 楼板、梁、楼梯钢筋绑扎技术交底 交底内容：

审核人 交底人 接受交底人

1、本表由施工单位填写，交底单位与接受交底单位各存一份。 2 置满足，bx/x≤1/2；bx/bb≤2/3；bb+bx+x≥bc/2，见下图

（12）当梁的跨度大于等于4m且小于等于9m时，按跨度的0.3%起拱，当梁的跨度为9m及以上时，按跨度的0.35%起拱。 2．顶板钢筋绑扎 （1）顶板绑扎工艺流程： 划板筋位置线 →绑扎底铁下层钢筋 →绑扎底铁上层钢筋 → 垫垫块加马凳 → 拉通线绑扎上铁下层钢筋 → 拉通线绑扎上铁上层钢筋→自检合格报验监理 画线：根据设计钢筋的间距，用粉笔画好板筋、分布筋的间距； （2）绑扎顺序：先受力板筋、后分布筋先绑扎板短向钢筋，再绑扎长向钢筋，先绑主筋，再绑负筋。；预埋件、电线管、预留孔等及时配合安装； 钢筋绑扎：采用八字扣，所有交点全部绑扎牢固； （4）板底垫块：间距600mm；马凳：双层钢筋设马凳间距1500mm。

技 术 交 底 记 录 表C2-1 编 号

工 程 名 称 黄山北站站房及相关工程 交底日期 2013.12.26

施 工 单 位 中铁建设集团有限公司 分项工程名称 钢筋工程

交 底 提 要 楼板、梁、楼梯钢筋绑扎技术交底 交底内容：

审核人 交底人 接受交底人

1、本表由施工单位填写，交底单位与接受交底单位各存一份。 2 （5）在施工缝两侧5cm范围内必须放置2道马凳。在板筋绑扎完毕后，上面铺设脚手板，防止后续工程施工时将已绑扎成型的板筋踩坍塌。 （6）钢筋的弯勾不要倒向一边，底板下层钢筋弯勾朝上，上层钢筋弯勾朝下； （7）钢筋绑扎要求:板面筋在边支座处应伸入梁、柱纵筋内侧下弯平直段不小于5d，且不能小于35d，下层面筋过中且不能小于20d.（图纸有注明的除外） （8）顶板的各层钢筋间应加设马凳，以保证钢筋的位置正确，具体规格和要求如下：

Ll

两个马凳之间搭接长度Ll为300mm,

技 术 交 底 记 录 表C2-1 编 号

工 程 名 称 黄山北站站房及相关工程 交底日期 2013.12.26

施 工 单 位 中铁建设集团有限公司 分项工程名称 钢筋工程

交 底 提 要 楼板、梁、楼梯钢筋绑扎技术交底 交底内容：

审核人 交底人 接受交底人

1、本表由施工单位填写，交底单位与接受交底单位各存一份。 2 3.楼梯钢筋绑扎 （1）工艺流程： 划钢筋位置线→绑主筋→绑分布筋→绑踏步筋 （2）在楼梯底板画主筋和分布筋的位置线。依据设计图纸中梁筋、板筋、分布筋的方向，先绑梁后绑板。板筋要锚固到梁内，然后绑扎主筋再绑扎分布筋，每个交点均应绑扎。 （3）钢筋绑扎顺序：先绑受力筋，后绑分布筋。板的贯通钢筋若需接长时应采用绑扎搭接接头，上部钢筋接头位置应设在跨中三分之一范围内，下部钢筋应设在支座处。 （4）楼梯钢筋验收工作随同所在流水分区的顶板钢筋验收一块进行。 4.预留洞口钢筋绑扎 (1)根据设计图纸，施工过程中需要预留钢筋，预留钢筋必须满足锚固长度要求； (2)在施工预留钢筋时，必须将钢筋调直、理顺，将表面锈渍除净； (3)钢筋与混凝土连接处，必须进行凿毛处理，保证此处混凝土连接密实。

技 术 交 底 记 录 表C2-1 编 号

工 程 名 称 黄山北站站房及相关工程 交底日期 2013.12.26

施 工 单 位 中铁建设集团有限公司 分项工程名称 钢筋工程

交 底 提 要 楼板、梁、楼梯钢筋绑扎技术交底 交底内容：

审核人 交底人 接受交底人

1、本表由施工单位填写，交底单位与接受交底单位各存一份。 2 （4）补强钢筋的直径不小12mm,且不小同向被断钢筋的50%。锚固方式同板筋。

技 术 交 底 记 录 表C2-1 编 号

工 程 名 称 黄山北站站房及相关工程 交底日期 2013.12.26

施 工 单 位 中铁建设集团有限公司 分项工程名称 钢筋工程

交 底 提 要 楼板、梁、楼梯钢筋绑扎技术交底 交底内容：

审核人 交底人 接受交底人

1、本表由施工单位填写，交底单位与接受交底单位各存一份。 2 5.钢骨柱、钢骨梁处钢筋施工 （1）施工流程： 熟悉施工图纸→确定钢筋型号、间距→计算钢筋开孔位置→确定开孔尺寸→核对施工图纸→主筋钢筋绑扎→箍筋、拉钩钢筋绑扎 （2常用钢筋穿孔直径 （3）钢骨柱连接处钢筋穿孔位置 钢骨柱钢筋绑扎图

三、质量要求 钢筋直径 10 12 14 16 18 20 穿孔孔径 15 18 20 22 24 26 钢筋直径 22 25 28 32 穿孔孔径 28 32 36 40

合集下载

钢筋施工技术交底

钢筋施工技术交底

钢筋施工技术交底

工程名称：商南县东域丽柏二期工程

交底日期 年 月 日

生产班组名称：钢筋工班

分项工程：地下室、主体、裙楼钢筋绑架

一、施工准备：

1、根据施工图纸、图纸会审及规范要求，做出配筋单，由班组提前提出各种规格、级别的钢筋原材计划，由项目栋号钢筋主管工长审核确认后，交项目材料部门组织分批进场。

2、钢筋进场后及时按试验规定取样进行力学性能复试，复试合格后方可加工使用。

3、施工机具准备：断钢机、弯钢机、对焊机、电焊机、电渣压力焊机具及直螺纹机械连接套丝机具等安装就位，检查机械设备是否完好。并在机械设备旁悬挂设备操作规程牌。

二、钢筋调直及加工：

1、本工程Ⅰ级钢筋调直机进行调直。

2、钢筋切断：切断机可切割直径小于40mm的钢筋，按照审核后的配筋单进行切断。切断时要保证刀片与冲击刀片刀口的距离，直径<20mm的钢筋宜重叠1-2mm，直径≥20mm的钢筋宜留3mm左右，以保证钢筋的下料长度。本工程Ⅲ级钢筋及机械连接钢筋采用砂轮切割机进行切割，其他钢筋采用切断机进行切断。

3、钢筋的弯曲成型： 将切割好的钢筋按照配筋单分楼号、分层、分部位、分规格进行弯曲成型。Ⅲ级钢筋末端做成180°弯钩时，其圆弧弯曲直径不小于钢筋直径的2.5倍且不应小于受力钢筋的直径，平直长度≥3d；Ⅲ级箍筋的末端弯钩为135°，平直长度为10d；Ⅲ级钢筋采用钢筋弯曲成型机进行弯曲成型，Ⅲ级钢筋末端做成135°弯折时，其圆弧弯曲直径不应小于钢筋直径的4倍，平直长度应符合设计要求；钢筋作不大于90°的弯折时，弯折处的弯弧内直径不应小于钢筋直径的5倍。

三、钢筋的连接：

钢筋连接可采用绑扎搭接、机械连接或者焊接。受拉钢筋直径大于25mm，受压钢筋直径大于28mm时，不宜采用绑扎搭接接头。同一连接区段内纵向受力钢筋搭接接头面积百分率：梁、板≦25%，墙柱≦50%。

柱：机械连接、焊接或绑扎搭接连接。

框架梁、连梁：

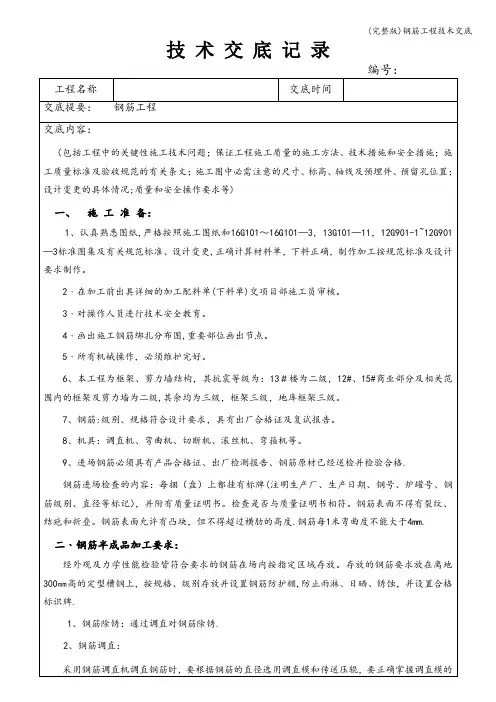

(完整版)钢筋工程技术交底
