PC5100编程使用方法

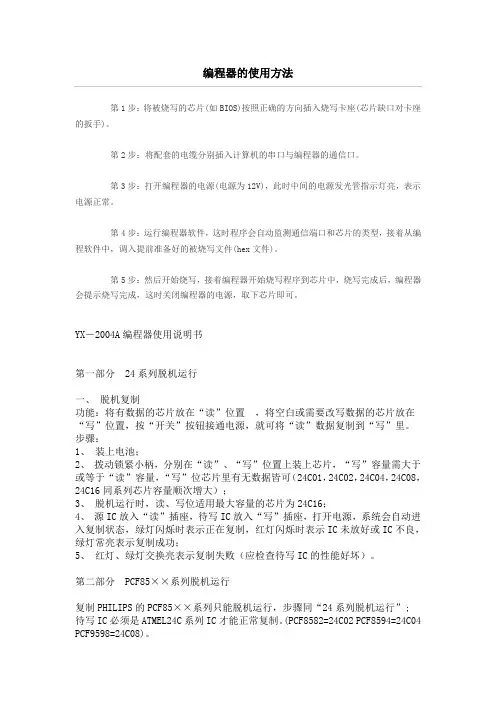

编程器的使用方法

第1步：将被烧写的芯片(如BIOS)按照正确的方向插入烧写卡座(芯片缺口对卡座的扳手)。

第2步：将配套的电缆分别插入计算机的串口与编程器的通信口。

第3步：打开编程器的电源(电源为12V)，此时中间的电源发光管指示灯亮，表示电源正常。

第4步：运行编程器软件，这时程序会自动监测通信端口和芯片的类型，接着从编程软件中，调入提前准备好的被烧写文件(hex文件)。

第5步：然后开始烧写，接着编程器开始烧写程序到芯片中，烧写完成后，编程器会提示烧写完成，这时关闭编程器的电源，取下芯片即可。

YX－2004A编程器使用说明书

第一部分 24系列脱机运行

一、 脱机复制

功能：将有数据的芯片放在“读”位置 ，将空白或需要改写数据的芯片放在“写”位置，按“开关”按钮接通电源，就可将“读”数据复制到“写”里。

步骤：

1、 装上电池；

2、 拨动锁紧小柄，分别在“读”、“写”位置上装上芯片，“写”容量需大于或等于“读”容量，“写”位芯片里有无数据皆可（24C01，24C02，24C04，24C08，24C16同系列芯片容量顺次增大）；

3、 脱机运行时，读、写位适用最大容量的芯片为24C16；

4、 源IC放入“读”插座，待写IC放入“写”插座，打开电源，系统会自动进入复制状态，绿灯闪烁时表示正在复制，红灯闪烁时表示IC未放好或IC不良，绿灯常亮表示复制成功；

5、 红灯、绿灯交换亮表示复制失败（应检查待写IC的性能好坏）。

第二部分 PCF85××系列脱机运行

复制PHILIPS的PCF85××系列只能脱机运行，步骤同“24系列脱机运行”;

待写IC必须是ATMEL24C系列IC才能正常复制。(PCF8582=24C02 PCF8594=24C04

PCF9598=24C08)。

第三部分 93C系列脱机运行

当复制93C××系列脱机运行时，步骤同“24系列脱机运行”；待写IC与源IC必须相同容量的ATMEL93C××方可复制，否则复制无效。

PC5100编程使用方法

1． 连线：用一根四芯线将PC5100与PC1832连接，用一根短线将PC5100的TAM端子与BLK端子短接，将AMP-701模块与PC5100的STR+和STR-端子连接。

2． 编程：

1） 输入* 8 5555进入编程，输入902，一分钟输入903，按####退出

2） 输入* 8 5555进入编程，输入805，然后即可输入2位防区号，如01，然后再输入5位AMP-701地址模块的序列号，按#退出，即将该模块编到第一防区。有32个防区可变为总线防区。按####退出

3） 输入* 8 5555进入编程，输入001编1-16防区类型，002 17-32防区类型。按####退出

4） 1-8防区属性更改为总线防区

输入* 8 5555进入编程，输入101 打开第8项即将第一防区变电路板防区为总线防区

输入* 8 5555进入编程，输入102打开第8项即将第二防区变电路板防区为总线防区

以此类推编至108

将图中下端对射换成CLIP-4即可。

CLIP-4的1，2代替“对射接收端”的“NC”，“COM”；

3，4代替“对射接收端”的“+”，“--”

5，6不用接

使用5100—AMP701

1. 902, 903

2. 805, 01(定防区), 五位码701的

3. 101~164, 8打开使用总线性防区

4. 打开编辑相应防区001,005,201,202~…
