一、关于欧盟RoHS 2.0环保指令
1、RoHS/ELV指令六项限用物质检测标准测试
欧盟《关于在电子电气设备中限制使用某些有害物质》的第2002/95/EC号指令(RoHS指令)，要求从2006年7月1日起，各成员国应确保在投放于市场的电子和电气设备中限制使用铅、汞、镉、六价铬、多溴联苯和多溴二苯醚六种有害物质。
RoHS中对六种有害物规定的上限浓度：
管控物质 镉Cd 铅Pb 汞Hg 六价铬Cr6+ 多溴联苯PBBs 多溴联笨醚PBDEs
管控标准 ＜100ppm ＜1000ppm ＜1000ppm ＜1000ppm ＜1000ppm ＜1000ppm
检测仪器 XRF XRF XRF UV HPLC/GCMS HPLC/GCMS
2、 RoHS 2.0指令

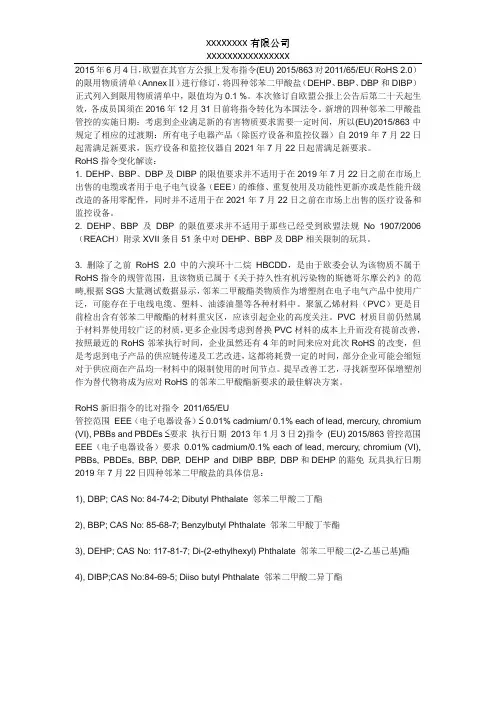

2015年6月4日，欧盟在其官方公报上发布指令(EU) 2015/863对RoHS2.0(2011/65/EU)
附录II进行修订，正式将四种邻苯二甲酸酯 (DEHP、BBP、DBP、DIBP) 列入RoHS2.0附录II中，到2016年12月31日止，欧盟成员国必须将此指令转为各国的法规并执行。新增的4种邻苯二甲酸酯的限值均是0.1%(1000ppm)，与之前提出的4项优先评估物质不同的是删除了六溴环十二烷（HBCDD），增加了DIBP作为管控物质。
物 质 应 用 检测仪器 检测方法
邻苯二甲酸二异丁酯(DIBP) 作为增塑剂在电子电器产品中使用广泛 HPLC ASTM D3421
邻苯二甲酸二异辛酯
(DEHP) 增塑剂，液压液体和电容器里的绝缘体 HPLC ASTM D3421
邻苯二甲酸丁苄酯(BBP) 乙烯基泡沫，耐火砖和合成皮革的增塑剂 HPLC ASTM D3421
邻苯二甲酸二丁酯(DBP) 增塑剂、粘合剂和印刷油墨的添加剂 HPLC ASTM D3421
3、美国CPSIA(H.R.4040)标准
所有玩具或儿童护理品：DEHP 、DBP 、BBP ≤ 0.1%；适用于3岁以下儿童并且可被放入口中的所有玩具或儿童护理品：DEHP、DBP、BBP、DINP、DIDP、DNOP≤ 0.1%
4、无卤标准
卤素在化学周期表中第VIII族元素包括氟、氯、溴、碘、砹，合称卤素。其中砹（Astatine）为放射性元素，人们通常所指的卤素是氟、氯、溴、碘四种元素。卤素化合物经常作为一种阻燃剂。根据法规IEC 61249-2-21的要求，欧盟无卤标准即溴、氯含量分别小于 900ppm ，且溴与氯的含量总和小于 1500ppm。如欧洲关于IT产品的欧盟无卤标准是卤素含量在800PPM以下。欧盟无卤标准中无卤化电线电缆中卤素指标为：所以卤素的值≦50PPM。
二、RoHS 2.0检测所对应仪器设备：
1.RoHS六项+无卤快速筛检检测仪：
X荧光光谱仪：
X荧光光谱仪 JXF-60
1. 元素分析范围
Analyzable elements range 从硫S-铀U之间的元素
RoHS限定有害元素Pb/Hg/Cd/Cr/Br卤素/八大重金属等
合金：铜材，铁合金，镍合金，锡合金，钛合金，贵金属
镀层：Ag/Sn/Au/Ni—Cu，Cr/Zn/Ni/Ag/—Fe
2. 样品范围 固体、液体、粉末；
3. 最低检出限
Lowest limit of detection RoHS：Cd/Cr/Hg/Br≤2ppm 、Pb≤5ppm、Cl≤60ppm
成分分析：0.01%--99.99%
镀层分析：0.0035um--40um
4. 测试时间
Testing time 60s-200s(软件自动调整)
5. X射线源 X射线光管（无辐射）
6. X光管窗口材料 金属铍窗口
7. X光管适用寿命 大于20000小时
8. 探测器 电制冷Si-Pin 探测器（美国进口）
9. 最佳分辨率
Best resolution 145±5eV
10. 高压电源 0-50kev，0-2mA
11. 高压保护措施 过压自保护，自恢复
12. 高清晰摄像定位系统 清晰精准
13. 集成工业计算机 操作系统：Windows7 无需外接电脑
14. 准直器 光斑φ1mm、3mm、4mm(软件自动选择)
15. 工作环境温度
Temperature 温度 temperature:15-30℃
16. 工作环境相对湿度
Relative humidity ≤85% （不结露 No dew）
17. 输入电源
Input electrical source AC 220V±10%，50Hz
(建议配置净化稳压电源)
18. 额定功率
Rated power 128W 19. 仪器尺寸
Instrument dimensions 650mm*450mm*350mm
20. 样品腔尺寸
Dimension of sample cavity 280mm*280mm*200mm
21. 重量Weight 约32Kg (About 32 Kg)
22. 辐射防护标准 符合GB18871-2002 GBZ115-2002标准
一 、设备配件Peripheral equipment
6.1标准附件（应用不同标配有调整）
6.1.1. 样品杯/Sample cup 二个
6.1.2. 测试薄/Testing film 一卷
6.1.3. 欧盟标准ERM®-EC680K 一块
6.1.4. 欧盟标准ERM®-EC681K 一块
6.1.5. 能量校准片/ Silver calibration sample 一块
6.1.6. 合格证/ Pass certificate 一份
6.1.7. 仪器手册/ Operation manual 一本
6.1.8. 出厂辐射报告/ Radiation report 一份
6.1.9. 无线鼠标键盘 一套
2.六价铬测试仪（定性定量检测六价铬）
产品型号 JV-2000（六价铬测试仪）
光学系统 单光束，自准式光路单色器，1200条/mm高性能光栅（全自动型）
显示方式 128*64位液晶显示器
光谱带宽（nm） 6
波长范围（nm） 340-1000 325-1000
波长精度（nm） ±2
波长设置方式 手动
波长重复性 1 杂光（在340nm） ≤1%T ≤0.5%T
光度范围 0%T TO 125.0%T，0A to 2.5A, 0C to 1999C(0-1999F)
透射比准确度 ±２.０％Ｔ ±１％Ｔ
透射比重复性 ０.６％Ｔ ０.３％Ｔ
稳定性 ±0.004A/小时
数据输出方式 模拟信号输出，RS-232C
电源要求 115-230VAC±10%,60-50Hz±1
外形尺寸mm 335x365x140 465x295x140
重量 8.5kg
仪器标准配置 见产品装箱单（产品外观如有变化，以到货外观为主）
3.有机物综合测试仪（定性定量检测RoHS2.0中新增的四项邻苯物质和多溴联苯/多溴联苯醚）
型号品名 数量 图片
规格型号
高压输液泵：JHT-2800A，分析型
可变波长紫外检测器：JHT-2800，190-700nm
高压混合器：MIXER500
六通进样阀：7725i，美国原装
色谱软件：反控仪器
液相色谱柱1： C18，250*4.6mm*5um
柱温箱：AT-100，可放置1根30CM的色谱柱
预处理设备：包含1台超声波清洗器，1台真空泵，1套溶剂过滤器等
LC-2800技术参数
流量准确度 <±1% 2μl/min
流量范围 0.001-10.000ml/min 0.01-80ml/min(制备)
精度 0.25% (0.1ml/min-10ml/min)
D2灯 寿命3500小时，波长范围为190～700nm
带宽 ≤6nm
波长精度 ±1nm
吸收量程 0.0005AU/mV-4AU/mV
噪声 ≤±2x10-5AU
漂移 ≤4x10-4AU（P-P）
有机物综合测试仪
液相色谱仪主机配置清单：
1：LC-2800可变紫外检测器(波长范围：190-700nm)
2: LC-2800A高压输液泵(分析型)
3：7725i进样阀（USA）
4：7725i进样阀支架
5：C18 250*4.6 5um
6：Mixer-500高压混合器
7：液相前处理包（含超声波、真空泵、溶剂过滤组件、滤膜及滤器）
8：溶剂托盘
9：C18保护柱（一柱三芯）
10：柱温箱
11：100ul 平头进样针
12：N2000色谱工作站
1台
2台
1只
1只
1支
1支
1套
1套
1套
1套
3支
1套
测试方法
邻苯物质检测方法流程图
前处理设备
1.干燥箱 1套
2、粉碎机 1套
3、可控温超声波发生器 1套
4、玻璃器皿 1批
