溶剂型丙烯酸树脂涂料-51coat
溶剂型丙烯酸树脂涂料
溶剂型丙烯酸树脂涂料Acrylate Resin第一节 第二节 第三节 第四节 第五节 丙烯酸树脂的基本化学反应 聚合工艺 热塑性丙烯酸树脂 热固性丙烯酸树脂 辐射固化丙烯酸树脂涂料
溶剂型丙烯酸树脂涂料
概述丙烯酸树脂是以(甲基)丙烯酸脂类单体为主，借助硬性不 饱和单体和极性不饱和单体的特性，通过共聚合反应而合成出具 有不同性能和不同用途的高聚物，通常泛称丙烯酸树脂。
丙烯酸酯涂料为(甲基)丙烯酸酯及其它烯属单体共聚和制成 的树脂所组成，通过选用不同的树脂结构、不同的配方、生产工 艺及溶剂和助剂，制成溶剂型、水溶性型、水分散型、非水分散 型、粉末型以及无溶剂型等多种品种。丙烯酸涂料是指以丙烯酸 型、粉末型以及无溶剂型等多种品种。丙烯酸涂料是指以丙烯酸 (酯)、甲基丙烯酸(酯)为主要单体，同其它含乙烯基的单体共聚 、甲基丙烯酸( 合反应而生成的丙烯酸共聚树脂，再调入适当的颜料、填料、助 剂，即为丙烯酸涂料。丙烯酸树脂色浅、保色性、保光性、耐侯 性好，光泽和硬度高等优点，被广泛应用于室内外高装饰性领域 中。
溶剂型丙烯酸树脂涂料 丙烯酸单体的种类丙烯酸单体有丙烯酸、丙烯酸甲酯、丙烯酸乙酯、丙烯酸丁酯和多 官能单体：丙烯酸羟乙酯、丙烯酸羟丙酯、甲基丙烯酸羟乙酯、甲 基丙烯酸羟丙酯、季戊四醇三丙烯酸酯、三羟甲基三丙烯酸酯等。 丙烯酸系单体包括丙烯酸、丙烯酸酯、丙烯酸多官能单体，其基 本结构均属于乙烯基单体，双键的活性受所带官能团的影响。由于 官能团具有很大的活泼性，所以双键本身的活性很大，很易发生聚 合反应。 (1)热聚合：丙烯酸酯不加任何引发剂，仅仅加热使可发生聚合。 (2)光聚合：在有可见光存在的情况下，丙烯酸酯可以发生聚合， 但反应的速度较慢 (3)辐射聚合：以高能射线照射丙烯酸单体分子上将产生活性中 心，引发聚合 (4)引发聚合：加入一定量的引发剂，促使聚合发生。 丙烯酸用于各种粘合剂中作为羧基单体的使用量占总量约l0~20 %而大量用于制作不同分子量的聚丙烯酸盐。

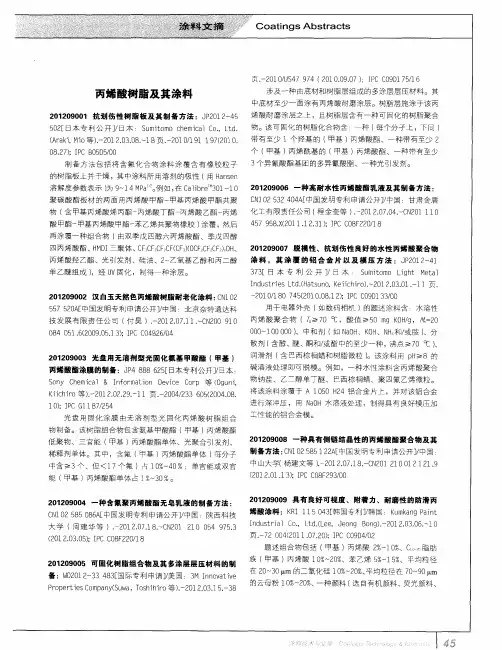

丙烯酸树脂及其涂料
２０１２０９００１抗划伤性树脂板及其制备方法：ＪＰ２０１ ２－４５
５０２［日本专利公开］／日本：Ｓｕｍｉｔｏｍｏ ｃｈｅｍｉｃａｌ Ｃｏ．。Ｌｔｄ．
（Ａｒａｋｉ，Ｍｉｏ等）．一２０１ ２．０３．０８．一１ ８页．－２０１ ０／１ ９１ １ ９７（２０１ ０．
０８．２７）：ＩＰＣ ＢＯ５Ｄ５／Ｏ０
制备方法包括将含氟化合物涂料涂覆含有橡胶粒子
的树脂板上并干燥，其中涂料所用溶剂的极性（用Ｈａｎｓｅｎ
溶解度参数表示）为９～ｌ ４ ＭＰａ１／２０例如，在Ｃａｌｉｂｒｅ ３０１一ｌ ０
聚碳酸酯板材的两面用丙烯酸甲酯一甲基丙烯酸甲酯共聚
物（含甲基丙烯酸烯丙酯一丙烯酸丁酯一丙烯酸乙酯一丙烯
酸甲酯一甲基丙烯酸甲酯一苯乙烯共聚物橡胶）涂覆，然后
再涂覆一种组合物（由双季戊四醇六丙烯酸酯、季戊四醇
四丙烯酸酯、ＨＭＤＩ三聚体、Ｃ Ｃ ＣＦ ＣＦ（ＣＦ。）（ＯＣＦ ＣＦ ＣＦ ） ０Ｈ、
丙烯酸羟乙酯、光引发剂、硅油、２一乙氧基乙醇和丙二醇 单乙醚组成），经ｕＶ固化，制得一种涂层。
２０１２０９００２汉白玉天然色丙烯酸树脂耐老化涂料：ＣＮ１ ０２
５５７ ５２０Ａ［￣国发明专利申请公开］／中国：北京奈特：通达科
技发展有限责任公司（付吴）．一２０１ ２．０７．１１．一ＣＮ２００ ９１ ０
０８４ ０５１．６（２００９．０５．１ ３）：ＩＰＣ ＣＯ４Ｂ２６／０４
２０１２０９００３光盘用无溶剂型光固化氨基甲酸酯（甲基）
丙烯酸醋涂膜的制备：ＪＰ４ ８８８ ６２５［日本专利公开］／日本：
Ｓｏｎｙ Ｃｈｅｍｉｃａｌ＆Ｉｎｆｏｒｍａｔｉｏｎ Ｄｅｖｉｃｅ Ｃｏｒｐ等（Ｏｇｕｎｉ。 Ｋｉｉｃｈ１ｒｏ等）．一２０１ ２．０２．２９．一１ １页．一２００４／２３３ ６０５（２００４．０８．
１ ０）：ＩＰＣ ＧＩ１ Ｂ７／２５４
光盘用固化涂膜由无溶剂型光固化丙烯酸树脂组合
物制备。该树脂组合物包含氨基甲酸酯（甲基）丙：唏酸酯
Ｃｏａｔｉｎｇｓ Ａｂｓｔｒａｃｔｓ
Ｃ０ａｔｉｎｇｓ 、●ｒ ． ｓｔ ｒａｃｔｓ
丙烯酸树脂及其涂料 ２００８１１００１用双层白色树脂涂料涂覆的具有良好加工 性、耐光性和光反射性的金属板：ＪＰ２００８—２６ ３４０［日本专 利公开］／日本：Ｆｕｒｕｋａｗａ—Ｓｋｙ Ａｌｕｍｉｕｉｕｍ Ｃｏｒｐ．（Ｍａｅｓｏｎｏ． Ｔｏｓｈｉｋｉ等）．一２００８．２．７．一８页．一２００６／１ ９５ ００７（２００６．７．１ ８）：ＩＰＣ ＧＯ２Ｆ１／１ ３３５ 涂覆金属板适用于液晶显示器用光学反射器，双层涂 料含膜厚５Ｎ２０ ｍ不含荧光物质的聚酯底漆，含１ Ｄ０份 丙烯酸聚合物（ ≤２０ ｃＣ）、７０－１ ５Ｏ份二氧化钛（平均初级 粒径０．１～０．５ ｍ）和０．１－２０份荧光染料的面漆，膜厚 ３０～ｌ ２０ ｍ。在金属板两面均有的≥ｌ层化学转移涂膜上 形成双层涂层。例如，一种铝板（ＪＩＳ Ａ ５０５２）磷化处理，用 聚酯底漆涂覆，烘烤，用含丙烯酸聚合物、二氧化钛和荧 光染料的面漆涂覆，烘烤，涂膜ｕＶ照射２４ ｈ白度为１２２％， 后不泛黄。 ２００８１ １００２防反射涂料用聚丙烯酸酯、防反射涂料组合 物及用该防反射涂料形成的图案：ＵＳ２００８—５０ ６７８［美国专 利申请公开］／美国：Ｓａｍｓｕｎｇ Ｅｌｅｃｔｒｏｎｉｃｓ Ｃｏ．，Ｌｔｄ．（Ｍｏｏｎ． Ｓａｎｇ—Ｓｉｋ等）．一２００８．２．２８．一１３页．一ＫＲ５８ ｌ３２（２００７．６．１４）： Ｉ ＰＣ Ｃ０８Ｆ２０／０４（——４３０） 一种防反射涂料组合物含溶剂和约２０％～３５％聚合物 （由含羟基丙烯酸酯聚合物与胞壁酸衍生物和扁桃酸衍生 物缩合反应制备）。商品ＳＳＡＣ ６５０聚合物第一步使用 乙 酰胞壁酸酯化，第二步用４一羟基一３一甲氧基扁桃酸酯化。 一种３０％的聚合物和７０％的丙二醇甲醚的溶液旋涂得到防 反射膜，其折光指数１．７９。 ２００８１１００３非水分散体涂料组合物：ＫＲ２００７—１ ｌ４ ８９４［韩 国专利］／韩国：Ｎａｎｏｋｏｒ Ｃｏ．，Ｌｔｄ．（Ｌｅｅ，Ｊｕ Ｈｏ等）．一２００７． １ ２．５．一９页．一４８ ５１ ６（２００６．５．３０）：ＩＰＣ Ｃ０９Ｄ１ ３３／０８ 题述非水分散体（ＮＡＤ）涂料组合物含过辛酸叔丁酯（引 发剂）０．６（质量分数，下同）、丙烯酸丁酯６．６、丙烯酸异丁 酯１ ７、丙烯酸２一乙基己酯ｌ０．５、苯乙烯１４．４、丙烯酸１ 和稳定剂（由石油溶剂油和Ｋｏｃｏｓｏｌ一１ ００以８：２组成）。以 脂肪烃为主要溶剂和高沸点芳烃为辅助溶剂，以提高ＮＡＤ 涂料组合物的分散性。ＮＡＤ涂料组合物的粒径０．１～ｌ ｕｍ。 该ＮＡＤ涂料组合物具有高分散性、良好的涂层外观与物理 性能、气味小、孝Ｉ＇Ｐ￣／Ｊ＼￣Ｄ无污染的优点，可以用于各种建 筑内外墙涂装。 含氟聚合物及其涂料 ２００８１ １００４浸涂时光泽高加工性好的氟聚合物水分散体 组合物、其涂膜及带该涂膜的层压件：ＪＰ２００８—２４ ９１ ８［日 本专利公开］／日本：Ｉ．Ｓ．Ｔ．Ｃｏｒｐ．（Ｍｏｒｉｕｃｈｉ，Ｋｏｊ１等）．一 ２００８．２．７．一１ ７页．一ＪＰ２００６／１ ７２ ０９０（２００６．６．２２）：ＩＰＣ Ｃ０９Ｄ ２０１／０４ 黏度５０～５ ０００ ｍＰａ・ｓ（＜５ ０００ ｍＰａ・ｓ）、触变指数 ２．０～２０（＜２０）的组合物含（Ａ）固含量２０％７０％的氟聚合物粒 子分散体、（Ｂ）解聚麇发温度（ ）低于氟聚合物 的可解聚 丙烯酸聚合物粒子乳液、（Ｃ）碱可溶胀的增稠剂和（Ｄ）水溶性 碱无机化合物。例如，一种组合物含四氟乙烯一全氟（烷基 乙烯基醚）共聚物粒子分散体（ ≥４００ ｏｃ）、可解聚丙烯酸 聚合物粒子乳液（Ｐｒｉｍａｌ ＡＣ ２６１ Ｐ，Ｙｄ ３６０ ｏｃ）、碱可溶胀 的丙烯酸增稠剂（Ｖｉｎｙｓｏｌ １ｏ２０）＃ｎ碳酸钠，其黏度２５０ ｍＰａ・Ｓ，触变指数（黏度比６～６Ｏ ｒ／ｍｉｎ）３．６。将该组合物用
Ｃｏａｔｉｎｇｓ Ａｂｓｔｒａｃｔｓ
丙烯酸树脂及其涂料 ２０１００５００１聚酯改性的热固化丙烯酸涂料及用其涂覆的 金属材料：ＪＰ２００９—２２７ ９４８［日本专利公开］ＩＢ本：Ｎｉｓｓｈｉｎ Ｓｔｅｅｌ Ｃｏ．。Ｌｔｄ．等（Ｔｓｕｃｈｉｙａ。Ｎｏｂｕｙｕｋｉ等）．一２００９．１ ０．０８．一１ ６ 页．一２００８／７８ ７２９（２００８．０３．２５）：ＩＰＣ Ｃ０９Ｄ４／０２ Ａ／Ｂ质量比为１ ０／９０－９０／１ ０的题述丙烯酸涂料含无定 形聚酯Ａ（ ｌ ０００－４０ ０００， 一２０－６０ ｏｃ，３０ ｃｃ时的密 度≤１．２３）、（甲基）丙烯酸型单体Ｂ、聚合引发剂和三聚氰 胺树脂，其中Ｂ含通式Ｉ：ＲＣ（：ＣＨ ）Ｃ（Ｏ）ＯＲ！ＯＣ（Ｏ）Ｃ（：ＣＨ２）Ｒ， Ⅱ：ＲＣ（：ＣＨ ）Ｃ（Ｏ）ＯＲ ＯＣ（Ｏ）Ｃ（：ＣＨｚ）Ｒ，及Ⅲ：ＲＣ（：ＣＨ ）Ｃ（Ｏ）ＯＲ。； Ｉ、Ⅱ、Ⅲ总质量≥１０％Ｂ［通式中Ｒ为氢或甲基；Ｒ 为＞１ ２ 碳原子的烃：Ｒ 为（ＣＨｚＣＨｚ０） （ｎ≤４），氧与碳相连，Ｒ 为＞１ ２ 碳原子且含羟基的烃］。例如，预混合无定形聚＃￣（Ｖｙｌｏｎ ＧＫ ８９０）４０份、丙烯酸月桂酸酯２２．５份、乙氧二乙基二醇丙烯 酸酯１５份、丙烯酸４一羟丁酯７．５份、ｌ，６一己－－￣－－丙烯 酸酯１ ５份、三聚氰胺树￣（Ｓｕｐｅｒ Ｂｅｃｋａｍｉｎｅ Ｊ ８２０—６０）ｉ ７．６ 份、聚合引发剂Ｐｅｒｏｃｔａ ０ ２．０份和二氧化钛颜料８０份， 制得聚酯改性的热固化丙烯酸涂料。将该丙烯酸涂料滚涂 于镍及含用５％Ａ卜Ｚｎ的铬酸盐处理的铜板上，形成的涂 膜具有良好的柔韧性、加工性和防粘连性。 ２０１００５００２具有低Ｖ０Ｃ或零ＶＯＣ的聚结助剂和纳米粒 子颜料的涂料组合物：ＵＳ２００９－Ｉ ４９ ５９１［美国专利申请公 开］／美国：（Ｙａｎｇ，Ｙｏｎｇ等）．一２００９．０６．¨．一９页．一２００７／９５２ ６２２ （２００７．１ ２．０７）：ＩＰＣ Ｃ０８Ｋ３／２２（５２４—４１ ８） 种有光泽的、低ＶＯＣ或零ＶＯＣ的水性涂料组合物含 有一种水性乳胶聚合物、一种无机盖底颜料（如二氧化钛）、 ≥１种低ＶＯＣ聚￣，Ｊ（ＶＯＣ含量≤５０ ｇ／Ｌ）￣Ｄ第二种无机颜料 （粒径为１～１Ｏ０ ｎｍ）。例如，将５２ Ｉｂ的一种二氧化钛颜 料（Ｔｒｏｎｏｘ ＣＲ８２６）与５００ Ｉｂｓ的丙烯酸乳胶（Ｒｈｏｐｌｅｘ ＳＧ一１ ０Ｈ） 混合，加入ｌ８ １ｂ的一种低ＶＯＣ聚结助＃￣］（Ｏｐｔｉｆｉｌｍ Ｅｎｈａｎｃｅｒ ４００）、２００ Ｉｂ二氧化硅纳米粒子（Ｌｕｄｏｘ ＡＳ３０）￣其他表面活 性剂、流平剂和改性剂，得到一种高光泽涂料组合物，其 铅笔硬度＞９Ｈ，并具有良好的抗粘连性。 ２０１００５００３可聚合助稳定剂聚氯鸶一丙烯酸复合细乳液 的制备［刊］／刘楠楠等∥涂料工业．一２０１０，４０（４）．一１４～ １ ７．２１ ２０１００５００４有机一无机杂化改性水性丙烯酸铁红漆的制 备及其性能研究［刊］／李为立等∥涂料工业．一２０１０， ４０（４）．一４７～５０．５５ ２０１ ００５００５正交法研究白干型水分散氟硅改性丙烯酸树 脂的合成与性能旰ＩＪ］／梁鉴泉等∥涂料工业．一２０１０，４０（４）．一 ８～１３ 醇酸树脂及其涂料 ２０１００５００６一种单组分自干水性工业漆：ＣＮ１ ０１ ７０１ １ ２７ Ａ［中国发明专利申请公开］／中国：长春华日涂料有限公司 （陈冬冬等）．一２０１ ０．０５．０５．一２００ ９１ ０ ０６７ ２４９．３（２００９．０７．０３）；
