钢结构工程高强度螺栓连接质量检验记录表

  • 格式：doc
  • 大小：42.50 KB
  • 文档页数：2

钢结构工程高强度螺栓连接质量检验记录表

工程编号 分项工程名称

类

别 序

号 检 验 项 目 质 量 标 准 单

位 检 验（实 测）结 果 合 格 优 良

一

类 1 高强度螺栓的型式、规格、数量和质量 必须符合设计要求和有关标准（规范）规定

2 摩擦型构件的高强度螺栓连接面 连接面的抗滑移系数检验必须合格，连接面应平整，不得有浮丝、毛刺、焊疤、油污、灰尘和水等，严禁作任何标记，还应加以保护

3 高强度螺栓的紧固 必须分两次拧紧；初拧扭矩约为施工扭矩的50-70%；终拧扭矩的允许偏差不超过10%

二

类 4 高强度螺栓接头外观 螺栓穿入方向基本一致，丝扣外露长度不少于2扣；螺母、垫圈的位置、方向正确；螺栓应有终拧色标

5 磨面组光的装顶构面紧件 设计有要求时 应符合设计要求

设计无要求时 顶紧面必须保证有70%紧贴，且边缘最大间隙不超过0.8mm

6 高螺拧强栓以度终后 大六角头型 终拧扭矩经检查,如有欠拧、漏拧，应补拧；超拧应更换，应达到有关现行规范规定；扭矩值允许偏差不超过10%

扭剪型 除构造原因不能用专用扳手拧断尾部梅花头外，以拧断尾部梅花头为合格

复(核)

查意见

复(核)

查结论

建设（监理）单位：

年 月 日 公司：

年 月 日 工地：

年 月 日 班组：

年 月 日

合集下载

高强度螺栓连接工程质量检验评定表

高强度螺栓连接工程质量检验评定表

工程质量报验单

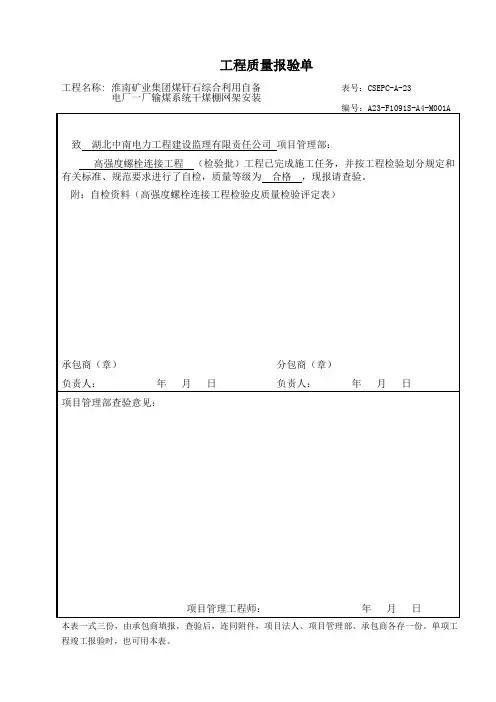

工程名称: 淮南矿业集团煤矸石综合利用自备 表号：CSEPC-A-23

电厂一厂输煤系统干煤棚网架安装

编号：A23-F1091S-A4-M001A

致 湖北中南电力工程建设监理有限责任公司 项目管理部：

高强度螺栓连接工程 （检验批）工程已完成施工任务，并按工程检验划分规定和有关标准、规范要求进行了自检，质量等级为 合格 ，现报请查验。

附：自检资料（高强度螺栓连接工程检验皮质量检验评定表）

承包商（章） 分包商（章）

负责人： 年 月 日 负责人： 年 月 日

项目管理部查验意见：

项目管理工程师： 年 月 日

本表一式三份，由承包商填报，查验后，连同附件，项目法人、项目管理部、承包商各存一份。单项工程竣工报验时，也可用本表。 高强度螺栓连接工程检验批质量检验评定表

表5.11.4 工程编号：A23-F1091S-A4-T025-00-02-03-04-01-001

单位（子单位）工程名称 干煤棚 分部（子分部）工程名称 网架主体工程

分项工程名称 高强度螺栓连接 验收部位 M20

施工单位 中煤第三建设集团公司 项目经理 张传斌

施工执行标准名称及编号 《电力建设施工质量验收及评定规程》

（土建工程）DL/T5210.1-2005 专业工长 王杰

分包单位 施工班组长 张培丰

类别 序号 检验项目 质量标准 质量检验结果 单项评定

主控项目 1 钢结构连接用材料的品种、规格、性能等☆ 应符合现行国家产品标准和设计要求 符合要求

3.2.3.1附表(三)钢结构高强度螺栓连接工程检验批质量验收记录

3.2.3.1附表(三)钢结构高强度螺栓连接工程检验批质量验收记录

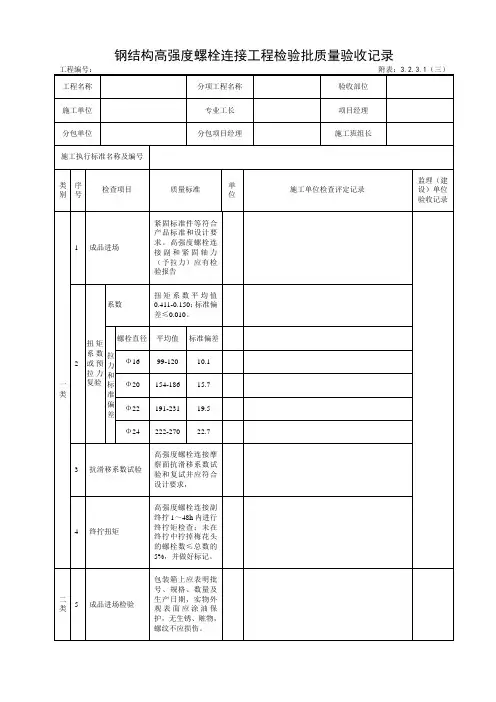

钢结构高强度螺栓连接工程检验批质量验收记录
