室分验收标准

室内分布建设标准

一、场景选取

来自各运营商的需求；

二、性能指标

在信源参数满足设计要求的情况下，我方将满足以下性能指标：

1、2G制式

 无线覆盖边缘场强:

GSM（DCS）:

室内覆盖系统的场强要高于室内的室外信号场强，能保证95%（主要活动区域）以上设计区域边缘场强≥-80dBm，电梯、地下等其它区域边缘场强≥-85dBm；

CDMA:

室内覆盖系统的场强要高于室内的室外信号场强，能保证95%（主要活动区域）以上设计区域边缘场强≥-85dBm，电梯、地下等其它区域边缘场强≥-90dBm；

注解：

 干扰保护比:

GSM（DCS）:

同频道载干比C/I≥12dB（无跳频）； 天线边缘场强 蓝色区域为95%设计区域 CDMA:

Ec/Io≥-12dB， 激活导频不超过3个；

2、3G制式

 无线覆盖边缘场强:

TD-SCDMA

普通建筑物：边缘P_CCPCH RSCP功率≥-80dBm；

地下室、电梯等封闭场景：边缘P_CCPCH RSCP功率≥-85dBm；

WCDMA

主建筑物地上楼层、电梯、公共卫生间：导频功率≥－80dBm；

地下室（带公共活动区的区域）、停车场：导频功率≥－83dBm；

地下室（非活动区）：导频功率≥－86dBm；

 干扰保护比:

TD-SCDMA

普通建筑物：C/I≥0dB，地下室、电梯等封闭场景：C/I≥-3dB；

WCDMA

设计覆盖区域：导频Ec/Io≥－8dB；

3、4G制式

 无线覆盖边缘场强:

保证95%以上设计区域边缘场强RSRP≥-105dBm；

 SINR参考要求：

单路室分，SINR≥3dB；

双路室分，SINR≥6dB；

4、现场测试时，可触摸到的天线点位下一米接收功率：2G ≥-50dBm,3G

≥-60dBm，4G ≥-70dBm。

5、系统整体性能驻波比值在规定值（≤1.5）以内，符合验收规范。

三、主设备安装环境

根据现场条件，我方将提供以下3中设备安装环境：

序号项目检查内容判断标准拍照要求

BBU机器编号（模块顶部的灰色条形码）如：9888U07026-001BBU机器编码清

晰可见拍摄BBU机器

编号，确保清

晰可见

RRU条形码编号(配线腔面板正面的灰色条形码标签)如：

2102316200108A00020 (Y WD5M1A2CB1)RRU条形码清晰

可见拍摄RRU条形

码清晰可见

BBU整体安装效果图(设备安装正面、线缆走线)设备安装正确

、走线规范BBU整体效果

图

BBU侧所出CPRI线缆安装布放效果图（光纤走线路由和线缆标

签）连线整齐、正确规

范，标签清晰BBU侧所出CPRI

线缆安装布放效

果图

RRU安装效果图(设备安装正面、电源线、光纤及保护地线走

线以及冗余光纤的盘放)连线整齐、正确规

范，标签清晰RRU安装效果图GSM&TD-SCDMA室分系统工艺验收拍照标准

布式基站

位于室分

系统近

打开RRU配线腔，拍内部安装效果图（光纤、电源线）连线整齐、正确规

范，标签清晰打开RRU配线

腔，拍内部安装

效果图

RRU配线腔紧固安装后的效果图（配线腔出线孔的走线路由）连线整齐、正确规

范，标签清晰RRU配线腔紧固

安装后的效果图

RRU侧跳线安装效果图（线缆标签）RRU跳线整齐、连

接规范、标签清晰RRU侧跳线安装

效果图

DCDU侧RRU电源线安装效果图连线整齐、正确规

范，标签清晰DCDU侧RRU电源

线安装效果图信源（分

布式基站

位于室分

系统近

端）1

室外RRU电源线和光纤布放固定效果图R跳线整齐、连接

规范、标签清晰、

走线牢固室外RRU电源线

和光纤布放固定

效果图

2电源1、设备电源安装要求应满足YD/T5040-2005《通信电源设

备安装设计技术规范》和具体工程设计要求要求；

2、检查连线是否正确整齐、美观；

3、检查标签是否规范；1、接线正确美

观，接头牢固；

2、标签清晰；

3、电源箱进出口

线连接正确有序；打开配电箱拍

摄；可见进线出

线、标签等

3环境1、器件及材料安装环境应保持干燥、少尘、通风，施工区域

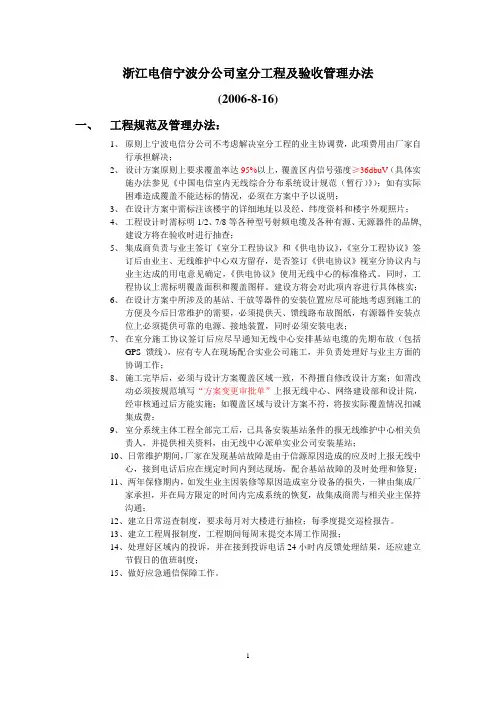

1 浙江电信宁波分公司室分工程及验收管理办法

(2006-8-16)

一、 工程规范及管理办法：

1、 原则上宁波电信分公司不考虑解决室分工程的业主协调费，此项费用由厂家自行承担解决；

2、 设计方案原则上要求覆盖率达95%以上，覆盖区内信号强度≥36dbuV（具体实施办法参见《中国电信室内无线综合分布系统设计规范（暂行）》）；如有实际困难造成覆盖不能达标的情况，必须在方案中予以说明；

3、 在设计方案中需标注该楼宇的详细地址以及经、纬度资料和楼宇外观照片；

4、 工程设计时需标明1/2、7/8等各种型号射频电缆及各种有源、无源器件的品牌,建设方将在验收时进行抽查；

5、 集成商负责与业主签订《室分工程协议》和《供电协议》，《室分工程协议》签订后由业主、无线维护中心双方留存，是否签订《供电协议》视室分协议内与业主达成的用电意见确定，《供电协议》使用无线中心的标准格式。同时，工程协议上需标明覆盖面积和覆盖图样。建设方将会对此项内容进行具体核实；

6、 在设计方案中所涉及的基站、干放等器件的安装位置应尽可能地考虑到施工的方便及今后日常维护的需要，必须提供天、馈线路布放图纸，有源器件安装点位上必须提供可靠的电源、接地装置，同时必须安装电表；

7、 在室分施工协议签订后应尽早通知无线中心安排基站电缆的先期布放（包括GPS馈线），应有专人在现场配合实业公司施工，并负责处理好与业主方面的协调工作；

8、 施工完毕后，必须与设计方案覆盖区域一致，不得擅自修改设计方案；如需改动必须按规范填写“方案变更审批单”上报无线中心、网络建设部和设计院，经审核通过后方能实施；如覆盖区域与设计方案不符，将按实际覆盖情况扣减集成费；

9、 室分系统主体工程全部完工后，已具备安装基站条件的报无线维护中心相关负责人，并提供相关资料，由无线中心派单实业公司安装基站；

10、日常维护期间，厂家在发现基站故障是由于信源原因造成的应及时上报无线中心，接到电话后应在规定时间内到达现场，配合基站故障的及时处理和修复；

指标类指标项

覆盖强

度（上TXPWR

HSUPA吞吐率

HSDPA吞吐率

CS语音业务掉话率切换成功率

渗透室外信号入侵问题定义

低噪上行干扰定义驻波回波损耗

指标类指标项

业务质

量类RxQualSub

掉话率切换成功率WCDMA

GSM覆盖强

度（下

行）RSCP&Ec/Io(Best）

数据性

能

掉话与

切换

外泄 室内信号外泄问题定义

外泄室分外泄覆盖强

度（下

行）RxLevSub

掉话与

切换指标判定阀值及说明合格门限备注

楼层：A类站点RSCP≥-85dBm&Ec/Io≥-12dB、B类

站点RSCP≥-90dBm&Ec/Io≥-12dB、C类站点RSCP≥

-95dBm&Ec/Io≥-12dB的采样点比例≥95%楼层遍历测试适用

电梯、地停：RSCP≥-95dBm&Ec/Io≥-12dB的采样点≥95%电梯、地停遍历测试适用

TXPWR≤0dBm的采样点比例≥95%遍历测试适用

FTP业务测试应用层吞吐率≥1.5M楼层数据业务测试适用

FTP业务测试应用层吞吐率≥3.5M楼层数据业务测试适用

CS语音业务掉话率不大于1%≤1%遍历测试适用切换成功率>95%≥95切换测试适用

在室外10米处或者主干道边缘，如果室内信号RSCP超

过室外信号RSCP10dB以上，即：RSCP室内外泄信号-

RSCP室外信号 >10dB >10dB遍历测试适用

在室外10米处或者主干道边缘，室内信号RSCP>=->=-85dBm遍历测试适用

排除弱覆盖的情况下，在室内靠窗3米以外,当室外信

号RSCP超过室内信号RSCP5dB以上，即：RSCP室外入

侵信号-RSCP室内信号 >5dB >5dB遍历测试适用

网络空闲状态下单个RRU的RTWP>=-104dBm>=-104dBm后台监控指标

回波损耗值>=14>=14后台监控指标

指标判定阀值无问题备注

楼层：RxLevSub≥-85dBm的采样点比例≥95%楼层遍历测试适用(关闭

功控下测试）电梯地停：RxLevSub≥-90dBm的采样点比例≥95%电梯、地停遍历测试适
