砌体开槽水电预埋施工方案

一、方案背景

为确保水电安装工程的顺利进行，提高施工质量和施工效率，降低后期维护成本，特制定本水电安装预埋专项方案。

二、方案目的

1. 确保水电线路安全、可靠、美观；

2. 优化水电布局，提高空间利用率；

3. 减少后期维护工作量，降低维修成本；

4. 提高施工效率，缩短施工周期。

三、方案内容

1. 预埋工程前期准备

（1）熟悉设计图纸，了解水电布局、线路走向、设备位置等信息；

（2）根据设计要求，确定预埋线路、管材、管件等材料规格；

（3）编制预埋工程进度计划，明确施工顺序、时间节点。

2. 预埋施工过程

（1）墙、地面开槽：按照设计图纸要求，确定线路走向，合理规划开槽位置，确保线路顺畅、美观；

（2）管线敷设：根据设计要求，选用合适规格的PVC穿线管，按照线路走向敷设，确保管线横平竖直、间距均匀；

（3）暗盒安装：根据设计要求，确定暗盒位置，安装86型开关插座暗盒、检修口等，确保暗盒安装牢固、水平；

（4）管线连接：将敷设好的管线与暗盒、设备等连接，确保连接牢固、密封良好；

（5）防水处理：对预埋线路、暗盒等部位进行防水处理，防止水汽侵入，影响线路安全；

（6）隐蔽工程验收：对预埋工程进行隐蔽工程验收，确保预埋线路、设备安装符合设计要求。 3. 预埋工程后期维护

（1）定期检查预埋线路、设备，确保线路安全、设备正常运行；

（2）发现线路故障、设备损坏等问题，及时进行维修、更换；

（3）对预埋工程进行定期保养，延长线路、设备使用寿命。

四、质量保证措施

1. 选用优质管材、管件、暗盒等材料，确保施工质量；

2. 严格按照施工规范、设计要求进行施工，确保施工质量；

3. 加强施工过程中的质量控制，及时发现并解决质量问题；

4. 完成隐蔽工程验收，确保预埋工程符合设计要求。

五、安全保证措施

1. 严格遵守施工现场安全规定，确保施工人员安全；

2. 对施工人员进行安全培训，提高安全意识；

3. 加强施工现场安全管理，确保施工安全；

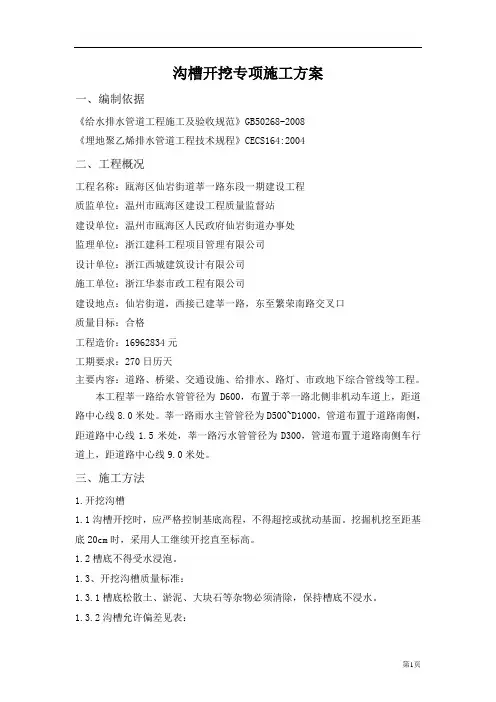

第1页 沟槽开挖专项施工方案

一、编制依据

《给水排水管道工程施工及验收规范》GB50268-2008

《埋地聚乙烯排水管道工程技术规程》CECS164:2004

二、工程概况

工程名称：瓯海区仙岩街道莘一路东段一期建设工程

质监单位：温州市瓯海区建设工程质量监督站

建设单位：温州市瓯海区人民政府仙岩街道办事处

监理单位：浙江建科工程项目管理有限公司

设计单位：浙江西城建筑设计有限公司

施工单位：浙江华泰市政工程有限公司

建设地点：仙岩街道，西接已建莘一路，东至繁荣南路交叉口

质量目标：合格

工程造价：16962834元

工期要求：270日历天

主要内容：道路、桥梁、交通设施、给排水、路灯、市政地下综合管线等工程。

本工程莘一路给水管管径为D600，布置于莘一路北侧非机动车道上，距道路中心线8.0米处。莘一路雨水主管管径为D500~D1000，管道布置于道路南侧，距道路中心线1.5米处，莘一路污水管管径为D300，管道布置于道路南侧车行道上，距道路中心线9.0米处。

三、施工方法

1.开挖沟槽

1.1沟槽开挖时，应严格控制基底高程，不得超挖或扰动基面。挖掘机挖至距基底20cm时，采用人工继续开挖直至标高。

1.2槽底不得受水浸泡。

1.3、开挖沟槽质量标准：

1.3.1槽底松散土、淤泥、大块石等杂物必须清除，保持槽底不浸水。

1.3.2沟槽允许偏差见表：

第2页 项次 项目 允许偏差 检验频率

检验方法

范围 点数

1 槽底高程 -30mm 两井之间 3 用水准仪测量

2 槽底中线

不小于规定 两井之间 6 挂中心线用尺量，

每侧宽度 每侧计3点

3 沟槽边坡 不陡于规定 两井之间 6 用坡度尺检验，

每侧计3点

2.管道基础

2.1管道基础选用的材料及厚度应符合设计的本工程施工图设计要求。

2.2基础应夯实紧密、表面平整。管道基础在接口部位，应预留凹槽。以便接口操作，接口完成后，随即用相同材料填实。

二次结构墙体水电预埋内开槽施工工法

二次结构墙体水电预埋内开槽施工工法

一、前言随着建筑行业的发展，二次结构墙体水电预埋内开槽施工工法在墙体水电安装方面得到了广泛应用。该工法通过预先开凿墙体内部开槽，将水电线路、管道等预埋于墙体内部，使整个墙体系统更加美观，提高工程质量。

二、工法特点1. 墙体开槽工程不影响室内装修，保证了施工质量和工期；2. 墙体内部水电线路、管道隐藏于墙体内，不占用室内空间，提高了空间利用率；3. 墙体开槽完毕后，经过墙面抹灰、涂料等装修工艺，与整体墙面融为一体，美观实用。

三、适应范围该工法适用于住宅、办公楼、商业建筑等各类建筑物的墙体水电安装工程。特别适用于对室内空间利用要求高、对墙体美观度要求高的项目。

四、工艺原理该工法通过将墙体内部预埋水电管道，使其与墙面融为一体，实现了墙体水电系统的隐蔽化。具体的工艺步骤如下：1. 按照设计要求，在墙体施工前进行白图处理，确定墙体内水电管线的布置；2. 进行墙体施工，同时进行预留开槽设计；3. 墙体完工后，进行开槽施工，在预留开槽位置开凿墙体；4. 预埋水电线路、管道于开凿好的墙体中，并进行安装、连接、固定；5. 进行墙面抹灰、粉刷等装修工艺，使开槽部位与整体墙面融为一体。

五、施工工艺1. 室内设计图纸确定水电管线走向和位置；2. 施工人员根据设计图纸确定开槽位置，进行墙体施工；3.

墙体施工完成后，使用专用工具开凿墙体，确保开槽尺寸准确；4. 进行水电线路、管道的预埋和连接工作；5. 进行墙面抹灰、涂料等装修工艺，保证开槽部位与整体墙面风格统一。

六、劳动组织该工法需要组织水电安装施工队伍和墙体施工队伍进行密切配合，确保施工进度和质量。由项目经理负责协调各个施工班组，保证施工顺利进行。

七、机具设备1. 开槽机：用于开凿墙体，保证开槽尺寸准确；2. 管道连接工具：包括弯头、接管、管卡等，用于水电管道的连接和固定；3. 抹灰机：用于墙面抹灰，提高施工效率；4. 压缩空气工具：用于墙体表面处理工作。

砌体内线盒预埋顶砖完成2天后才能进行切割剔槽。安装室内管线时,严禁凿打墙体，必须用电动砂轮机切割开槽,深度控制在20mm以内。不应在墙体同一水平标高处同时进行长距离切割（不超过1米）。墙面配管弹线开槽，接线盒外粉45°水泥护角，线槽水泥砂浆凹进墙面2mm，深浅一致，无污染。砌体墙面开槽设计要求的洞口、管道、沟槽应于砌筑时正确留出或预埋，不得打凿墙体和在墙体上开凿水平沟槽。宽度超过300毫米的洞口上部，应设置过梁。所有开关插座均标示用途、部位，对留槽不平整的可设计标识予以遮盖。楼层砼内预埋管线突出砼面部位用砂浆做成拱字型予以保护，刷警示漆。楼地面给排水管的预留洞处理措施：钉制木盒（按预留洞口尺寸），拆除后凿除洞口四壁松动石子、浮浆，清除垃圾和灰尘，里向外做成楔形，用砂浆沿洞口均匀砌筑高2CM阻水台，上盖木板并刷黄黑漆标识（按图纸管路预留洞进行标示）
