专题六 第二讲高考物理实验

1．(2014·太原模拟)某同学要测量一个由均匀新材料制成的圆柱体的电阻率。步骤如下：

(1)用20分度的游标卡尺测量其长度如图甲所示，可知其长度为________cm；

(2)用螺旋测微器测量其直径如图乙所示，可知其直径为________mm；

(3)用多用电表的电阻“×1”挡，按正确的操作步骤测此圆柱体的电阻，表盘的示数如图丙，则该电阻的阻值约为________Ω。

[答案] (1) 5.015(5.020) (2)4.700 (3)22

[解析] (1)由图甲所示可知，游标卡尺主尺示数为5 cm，游标尺示数为3×0.05 mm＝0.15 mm＝0.015 cm，游标卡尺示数为5 cm＋0.015 cm＝5.015 cm；

(2)由图乙所示可知，螺旋测微器固定刻度示数为4.5 mm，游标尺示数为20.0×0.01 mm＝0.200 mm，螺旋测微器示数为4.5 mm＋0.200 mm＝4.700 mm；

(3)用多用电表的电阻“×1”挡，由图丙所示可知，电阻阻值为22×1＝22Ω。

2．(2014·南京模拟)(1)用多用电表欧姆挡粗略测量某元件的电阻，选用×1挡，测量结果如图所示，则测得的电阻为________；

(2)为描绘该元件的U－I图线。提供了如下器材：

A．电流表A(量程0.6A，内阻约0.9Ω)

B．电压表V(量程3V，内阻约3kΩ)

C．滑动变阻器R1(10Ω，2A) D．滑动变阻器R2(1 000Ω，1A)

E．电源E(电动势6V，内阻约0.1Ω)

F．开关S及导线若干

①实验中滑动变阻器应该选择________(填写器材序号即可)，以保证实验过程中调节方便；

②设计合适电路，在虚线框内画出实验电路图；

③如图中Ⅰ、Ⅱ图线，一条为元件真实的U－I图线，另一条是本次实验中测得的U－I图线，其中______是本次实验中测得的图线。

[答案] (1)13 (2)①C(或滑动变阻器R1) ②如图所示 ③Ⅱ

中 国 教 育 培 训 领 军 品 牌

专题九

1． (2014·内蒙古包头测评)如图所示为卢瑟福和他的助手做α粒子散射实验的装置示意图，荧光屏和显微镜一起分别放在图中的A、B、C三个位置时，关于观察到的现象，下列说法中正确的是(

)

A．相同时间内放在A位置时观察到屏上的闪光次数最多

B．相同时间内放在B位置时观察到屏上的闪光次数最少

C．相同时间内放在C位置时观察到屏上的闪光次数最少

D．放在C位置时观察不到屏上有闪光

[答案] AC

[解析] 1909～1911年，英国物理学家卢瑟福和他的助手进行了用α粒子轰击金箔的实验，实验发现绝大多数α粒子穿过金箔后基本上仍沿原来的方向前进，但有少数α粒子发生了大角度偏转，偏转的角度甚至大于90°，也就是说它们几乎被“撞”了回来，则A、C正确。

2．(2014·河北石家庄质检)下列说法正确的是( )

A．Th核发生一次α衰变时，新核与原来的原子核相比，中子数减少了4

B．太阳辐射的能量最主要来自太阳内部的热核反应

C．若使放射性物质的温度升高，其半衰期可能变小

D．用14eV的光子照射处于基态的氢原子，可使其电离

E．光电管是基于光电效应的光电转换器件，可使光信号转换成电信号

[答案] BDE

[解析] 因α衰变的本质是发生衰变的核中减少2个质子和2个中子形成氦核，所以一次α衰变，新核与原来的核相比，中子数减少了2，A项错，太阳辐射的能量是太阳内部核聚变产生的，所以B项正确。半衰期由核内部自身因素决定，与其他因素无关，所以C项错。因为氢原子基态的能量为－13.6eV，所以用14eV光子照射一定能电离，D项正确。由光电管的工作原理可知E项正确。

3．(2014·湖北八校二联)关于原子与原子核，下列说法正确的有( )

A．卢瑟福提出的原子核式结构模型，可以解释原子的稳定性和原子光谱的分立特征

第九章综合测试题

本卷分第Ⅰ卷(选择题)和第Ⅱ卷(非选择题)两部分。满分100分，考试时间90分钟。

第Ⅰ卷(选择题 共40分)

一、选择题(共10小题，每小题4分，共40分。在每小题给出的四个选项中，第1～6题只有一项符合题目要求，第7～10题有多项符合题目要求。全部选对的得4分，选对但不全的得2分，有选错的得0分。)

1．(2014·大纲全国)很多相同的绝缘铜圆环沿竖直方向叠放，形成一很长的竖直圆筒。一条形磁铁沿圆筒的中心轴竖直放置，其下端与圆筒上端开口平齐。让条形磁铁从静止开始下落。条形磁铁在圆筒中的运动速率( )

A．均匀增大

B．先增大，后减小

C．逐渐增大，趋于不变

D．先增大，再减小，最后不变

[答案] C

[解析] 本题考查电磁感应现象中的力学问题。解题关键要明确合力的变化，磁铁运动过程中受到重力和磁场力，mg－F磁＝ma，随速度的增大，F磁增大，a减小，最后速度趋于不变，C正确，本题定性考查了磁场力的变化问题，要注意过程分析。

2．(2015·江西上绕联考)如图所示，线圈两端与电阻和电容器相连构成闭合回路，在线圈上方有一竖直放置的条形磁铁，磁铁的S极朝下。在将磁铁的S极插入线圈的过程中( )

A．通过电阻的感应电流的方向由a到b，线圈与磁铁相互排斥

B．通过电阻的感应电流的方向由b到a，线圈与磁铁相互排斥

C．电容器的B极板带正电，线圈与磁铁相互吸引

D．电容器的B极板带负电，线圈与磁铁相互排斥

[答案] B

[解析] 由楞次定律可知，在将磁铁的S极插入线圈的过程中，线圈中产生的感应电流形成的磁场阻碍磁铁的插入，通过电阻的感应电流的方向由b到a，线圈与磁铁相互排斥，选项B项正确，A、C错误；电容器的B极板带正电，选项D错误。

3．(2014·广东肇庆一模)如图所示，水平放置的平行金属导轨MN和PQ之间接有定值电阻R，导体棒ab长为L且与导轨接触良好，整个装置处于竖直向上的匀强磁场中，现使导体棒ab匀速向右运动，下列说法正确的是(

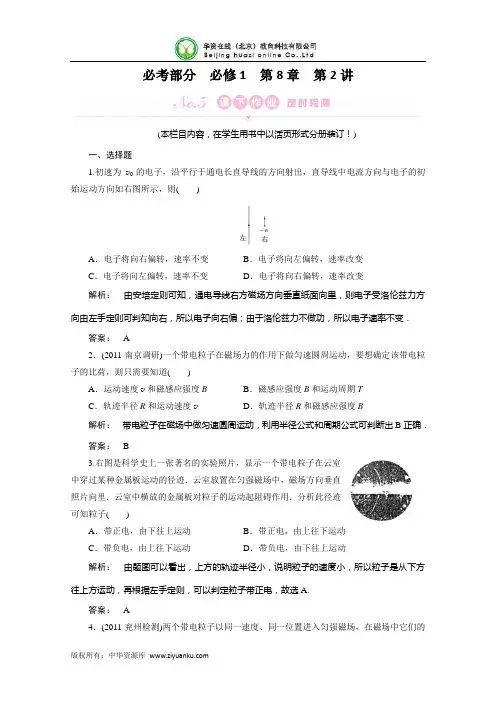

版权所有：中华资源库 必考部分 必修1 第8章 第2讲

(本栏目内容，在学生用书中以活页形式分册装订！)

一、选择题

1.初速为v0的电子，沿平行于通电长直导线的方向射出，直导线中电流方向与电子的初始运动方向如右图所示，则(

)

A．电子将向右偏转，速率不变 B．电子将向左偏转，速率改变

C．电子将向左偏转，速率不变 D．电子将向右偏转，速率改变

解析： 由安培定则可知，通电导线右方磁场方向垂直纸面向里，则电子受洛伦兹力方向由左手定则可判知向右，所以电子向右偏；由于洛伦兹力不做功，所以电子速率不变．

答案： A

2．(2011·南京调研)一个带电粒子在磁场力的作用下做匀速圆周运动，要想确定该带电粒子的比荷，则只需要知道( )

A．运动速度v和磁感应强度B B．磁感应强度B和运动周期T

C．轨迹半径R和运动速度v D．轨迹半径R和磁感应强度B

解析： 带电粒子在磁场中做匀速圆周运动，利用半径公式和周期公式可判断出B正确．

答案： B

3.右图是科学史上一张著名的实验照片，显示一个带电粒子在云室中穿过某种金属板运动的径迹．云室放置在匀强磁场中，磁场方向垂直照片向里．云室中横放的金属板对粒子的运动起阻碍作用．分析此径迹可知粒子( )

A．带正电，由下往上运动 B．带正电，由上往下运动

C．带负电，由上往下运动 D．带负电，由下往上运动

解析： 由题图可以看出，上方的轨迹半径小，说明粒子的速度小，所以粒子是从下方往上方运动，再根据左手定则，可以判定粒子带正电，故选A.

答案： A

4．(2011·兖州检测)两个带电粒子以同一速度、同一位置进入匀强磁场，在磁场中它们的运动轨迹如图所示．粒子a的运动轨迹半径为r1，粒子b的运动轨迹半径为r2，且r2＝2r1，q1、q2分别是粒子a、b所带的电荷量，则( )

版权所有：中华资源库

A．a带负电、b带正电、比荷之比为q1m1∶q2m2＝2∶1
