毕业设计原始资料之一

渡江水电站

渡江水电站位刁：贵州省中部渡江上。电站建成后将向贵河市和遵口市供电，对该地区工农业发展将具有重要意义。

渡江水电站位刁：渡江街上游25公里处，坝址两岸地形对称，山岩壁立对峙，河谷狭窄，坝址地基岩石紧密坚硬，河床岩石较完整。坝址附近地形见附图1-1。

渡江水电站为坝后式，压力钢管长约140米。

坝划：附近地段大致分为东西走向，进厂公路从右岸进入厂房。本电站装机有下列方案：

方案序号 Ⅰ Ⅱ Ⅲ Ⅳ Ⅴ Ⅵ Ⅶ Ⅷ Ⅸ

Hmax 米 144.2 134.2 125

H平均 米 124.0 115.0 107.0

Hmin 米 100.2 94.2 88.0

N装机 万千瓦 44 40 36 42 38 34 40 36 30

利用小时数 小时 4600 4920 5400 4700 5175 5700 4940 5500 6000

保证出力 万千瓦 14 13 12

本电站下游水位曲线见附图

下游特征洪水位如下：

校核洪水尾水位（五千年一遇） 659.20

(Q=24400米3/秒)

设水洪水尾水位（五百千一遇） 657.00

(Q=19200米3/秒)

该地共年平均气温为16.3℃，水温为16.7℃，极商最高气温为41℃，极端最低气温-6.1℃，年平均相对湿度82%。

电站建成后在电网内承担基荷及部分峰荷，并考虑有调相任务。本电站将在相距50公里处的乌江变电所接入系统（电力系统接线见附图），举足轻重外向渡江衔供电1万千瓦。

发变电站名称 台数 单台容量

（MVA） 短路电压百分数

UⅠ-Ⅱ% UⅠ-Ⅲ% UⅠ-Ⅲ%

龚咀水电站 3 260 14

自贡变 2 180 10.5 17 6

庆山火电站 2 180 12.5

庆山变 2 180 10.5 17 6

水镇变 2 120 10.5 17 6

江变 2 180 10.5 17 6

遵口火电站 2 60 17 10.5 6

乌江变 2 180 10.5 17 6

贵河变 2 180 10.5 17 6

贵河火电站 2 120 12.5

毕业设计原始资料之二

南镇水电站

南镇水电站位于浙江省西南部，在钱塘江的支流南江上，本流域分两级开发，南续水电站为第一段，电站建成后将投入江南电力系统，主要供电区为巨市等地。

南江流域全境都为高山、深谷，坝址连在黄家镇上游15公里处，电站进入口设在大坝右侧，厂址选在坝下游5公里处，进水口至厂房间有压力隧洞，长1．2公里，后设调压井，调压井后至厂房间压力水管长约200米，在厂房前分叉接至各台机组。

厂址附近河段大致为东西走向，进厂公路自上游沿右岸进入厂房。地形图见附图2-1。

方案序号 Ⅰ Ⅱ Ⅲ Ⅳ Ⅴ Ⅵ

Hmax 米 124.7 118.7 112.3

H平均 米 106.0 100.0 94.0

Hmin 米 86.1 78.1 75.2

N装机 万千瓦 28 26 27 24 25 20

利用小时数 小时 2680 3100 2750 3300 2970 3550

保证出力 万千瓦 10 9 8

本电站下游水位曲线见附图，下游特征洪水位如下：

千年一遇洪水位 124．6 (Q=9900米3/秒)

百年一遇洪水位 119．40 (Q=7300米3/秒)

电站建成后将承担峰荷及部分基荷，本电站有调相任务。

该地区属温暖多雨气候，年平均气温16．3℃，实测最高气温41℃，最低

气温-4．1℃，年平均雨闩为170天左右，其中以五月份最多，为23天，11月最少，为7天。

本电站将在相距80公里处的巨市变电所接入系统(电力系统接线见附图)。另向黄宗镇供电约1-2万千瓦。

发变电站名称 台数 单台容量

(MVA) 短路电压百分数

IIU% IIIIU% IIIIU%

慈镇火电站 2 240 14

新兴变 2 180 10.5 17 6

慈镇变 2 180 10.5 17 6

沙市变 2 180 10.5 17 6

沙市枢纽变 2 450 8 30 20

全华枢纽变 2 240 9 30 20

全华变 2 180 10.5 17 6

巨市变 2 60 10.5 17 6

文州变 2 180 10.5 17 6

毕业设计原始资料之三

龙江水电站

龙江水电站位于我国福建省北部，闽江支流田江上，该河段分四级开发，本电站为第二级，电站建成后将为闽北地区提供电力，主要向福州地区供电。

龙江电站坝址选在花村上游0．5公里处，两岸陡峭，河道狭窄。厂房附近地形见附图3-1。本电站为引水式，水自大坝经5公里隧洞引至厂房前，设有调压井，调压井后压力钢管长约286米，后经分叉管接至各机组。

厂址附近地形为南北向，进厂公路自下游沿东岸进入厂房。

本电站装机有如下方案。

方案序号 Ⅰ Ⅱ Ⅲ Ⅳ Ⅴ Ⅵ

Hmax 米 132.5 123.5 115.0

H平均 米 118.0 110.0 102.0

Hmin 米 105.0 100.0 90.0

N装机 万千瓦 28 26 24 22 20 18

利用小时数 小时 2900 3280 2900 3680 2950 3600

保证出力 万千瓦 10 8 7

电站下游水位曲线见附图，下游特征洪水位如下：

千年一遇洪水尾水位 141．8 (Q=4385米3/秒)

百年一遇洪水尾水位 139．72 (Q=3317米3/秒)

电站建成后将承担峰荷及部分基荷，本电站有调相任务。

本地区位于温带南部接近亚热带，属于温暖多雨气候，年平均气温18．7℃，

极端最高气温42℃。年平均降水日数的164天。

本电站建成后将承担峰荷及部分基荷，有调相任务，将在相距5公里的联合变电所接入系统(电力系统接线图见附图)。并向4．5公里外的花村供电的4000瓦。

发变电站名称 台数 单台容量

(MVA) 短路电压百分数

IIU

% IIIIU

% IIIIU

%

四级水电站 2 20 10.5

三级水电站 2 20 10.5

一级水电站 2 31.5 10.5

1 15 10.5

二级联合变电所 2 150 14 12 10

厦门变电所 2 180 14 24 9

三明变电所 2 180 10.5 17 6

福州变电所 2 180 10.5 17 6

福州火电站 3 120 //

三明火电站 3 120 //

毕业设计原始资料之四

沙溪水电站

沙溪水电站位于我国湖南省中部的沙水流域上，在沙溪县上游12公早处，电站建成后将向汀中地区供电，其主要供电地区为长沙等地。

沙溪水电站坝址在大叶江上游200公尺处，坝址地区条件优越，两越边坡稳定，坝址段上部河谷宽浅，坝段下部河谷窄深。坝址附近地形图见附图4-1。

厂址选在大坝下游右岸上，水由隧洞式压力钢管引入厂房，(长约150米)。公路自下游在右岸进入厂区本电站装机有下列方案。

方案序号 Ⅰ Ⅱ Ⅲ Ⅳ Ⅴ Ⅵ Ⅶ Ⅷ Ⅸ

Hmax 米 80.5 72.5 68.0

H平均 米 60.0 55.0 50.0

Hmin 米 50.0 47.0 43.0

N装机 万千瓦 48 48 40 46 42 36 40 35 32

利用小时数 小时 4850 5100 5700 4700 5220 5850 4750 5350 5800

保证出力 万千瓦 14 13 12

电站下游水位曲线见附图

千年一遇洪水尾水位 106．2 (Q=18800米3/秒)

该地区属于温暖多雨气候，春温秋澡，春间多梅雨，秋冬降水较少，年平均气温16℃，最高气温40.9℃，最低气温-9.2℃，年平均水温18℃。

电站建成后承担基荷及部分峰荷，亦考虑调相，本站将在相距80公里的长工变电站接入系统(电力系统接线见附图，并向沙溪县供电约4-5万瓦。

发变电站名称 台数 单台容量

(MVA) 短路电压百分数

IIU

% IIIIU

% IIIIU

%

长沙火电站 2 180 10.5

长沙变 2 180 10.5 17 6

九龙巷火电站 2 260 14

常德变 2 180 10.5 17 6

益阳变 2 90 10.5 17 6.5

湘潭火电站 2 180 12.5

湘潭变 2 180 10.5 17 6

株州变 2 180 10.5 17 6

衡阳变 2 180 10.5 17 6

毕业设计原始资料之五

三门水电站

三门水电站位于河南省沱河干流上，电站建成后将向洛阳等地供电。

三门水电站为坝后式，坝址选在三门市上游6．5公里处，河面较宽，中间二个岛，正处在河湾后面，厂房设在右岸，进厂公路自右岸进入厂房，压力钢管长约80米。坝址附近地形图见附图5-1。

本电站装机有如下方案：

方案序号 Ⅰ Ⅱ Ⅲ Ⅳ Ⅴ Ⅵ

Hmax 米 50 44 40

H平均 米 39 35 31

Hmin 米 27 23 18

N装机 万千瓦 24 20 22 18 20 16

利用小时数 小时 4660 5600 4500 5600 4400 5550

保证出力 万千瓦 7 6.5 6

电站下游水位曲线见附图，下游特征洪水位如下：

千年一遇洪水尾水位 293 (Q=30000米3/秒)

百年一遇洪水尾水位 291.2 (Q=24000米3/秒)

五十年——遇洪水尾水位 290.7 (Q=22000米3/秒)

电站建成后将承担峰荷及部分基荷，本电站有调相任务。

本地区年平均气温5°—15°，1月份平均气温低于零度，绝对最低气温-15°一35°，7月份平均气温22°—25°，年降雨在流域内均不同，最少150—250毫米，最多为700—500毫米。

本电站建成后承担基荷，也有相当时间承担峰荷，并考虑调相，本电站将在70公里处的洛阳变电所接入系统(电力系统接线参见附图)，并向三门市供电1．5万瓦。

合集下载

毕业设计--冷库制冷系统的设计[管理资料]

毕业设计--冷库制冷系统的设计[管理资料]

毕业设计

题目： 小型冷库制冷系统的设计

毕业设计（论文）任务书

设计（论文）题目：小型冷库制冷系统的设计

指导教师： 职称： 类别：毕业论文

1、设计（论文）的主要任务

南京某500t单层氨库。①冷藏容量为500t；冻结能力为20t/d；②冻结间温度为-23℃、相对湿度为90%；冻结物冷藏间-18℃、相对湿度为95%；③冻结物冷藏间净高5m，。外墙为370mm厚砖墙、内墙为240mm厚砖墙。

2、设计（论文）的主要内容

①冷库结构的隔热防潮设计；

②冷库冷负荷的计算；

③冷库制冷方案的确定；

④制冷设备的选型计算；

⑤绘制制冷系统原理图：库房平面图和机房设备布置图（CAD）。

3、设计（论文）的基本要求

①掌握有关冷库设计的文献检索和收集资料能力；

②能独立地对小型冷库的隔热防潮和制冷方案、制冷设备选型进行设计、掌握冷库设计的基本过程和环节，能设计出符合规范的冷库制冷系统。

③按规定要求撰写论文；

④按规定的时间完成本论文。

4、主要参考文献

[1] —：上海交通大学出版社，2002

[2] 孙秀清.制冷工艺设计实训教程.北京：中国商业出版社

[3]

5、毕业设计（论文）时间安排

第一阶段（2008年9月1日至2008年10月底）收集查阅资料，准备文献综述，进行方案论证。

第二阶段（2008年11月 至09年1月底）进行论文撰写。

第三阶段（2009年2月 至09年3月底）交论文初稿、中期检查。

第三阶段（2009年5月5日至7日）答辩。

备注

在单位工作的同学可以自己找相关的题目。

注：1、此表一式三份，系部、指导教师、学生各一份。

2、类别是指毕业论文或毕业设计 目录

目录 .............................................................1

摘要 .............................................................1

设计任务书和原始资料

设计任务书和原始资料

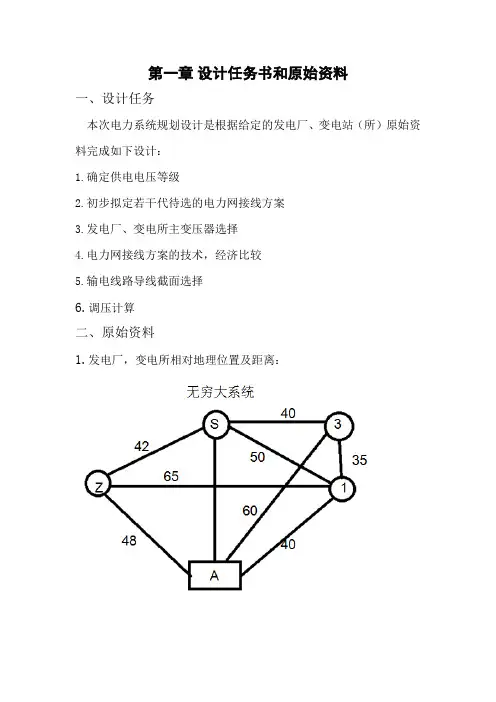

第一章 设计任务书和原始资料
