汽车振动测试标准

汽车振动试验标准

汽车振动试验标准

一、振动源

汽车振动试验的振动源可以是激振器、振动台、振动发生器、地震模拟振动台等。

二、振动频率范围

振动试验的频率范围应根据具体试验的要求而定，一般情况下，振动试验的频率范围为2～500Hz。

三、振动加速度

汽车振动试验的振动加速度应符合相应的标准要求，一般情况下，振动加速度不应超过20g。

四、振动位移

汽车振动试验的振动位移应符合相应的标准要求，一般情况下，振动位移不应超过5mm。

五、振动速度 汽车振动试验的振动速度应符合相应的标准要求，一般情况下，振动速度不应超过2mm/s。

六、电磁振动

汽车振动试验中的电磁振动应符合相应的电磁兼容性标准要求。

七、环境适应性测试

汽车振动试验的环境适应性测试应包括温度、湿度、压力、加速度等参数的测试。

八、可靠性测试

汽车振动试验的可靠性测试应包括抗冲击性、抗疲劳性等方面的测试。

九、人机接口及安全性测试

汽车振动试验的人机接口及安全性测试应包括座椅、仪表板、安全带等部件的安全性测试。

十、试验程序及方法

汽车振动试验的试验程序及方法应包括试验前的准备、试验中的操作步骤、试验后的处理等。 十一、试验记录与报告

汽车振动试验的试验记录与报告应包括试验数据记录、数据处理、结果分析等。

十二、试验设备与场地要求

汽车振动试验的试验设备与场地要求应包括设备的质量、精度、安全等方面的要求，以及场地的温度、湿度、清洁度等方面的要求。

十三、安全防护措施

汽车振动试验的安全防护措施应包括工作人员的安全防护、设备的安全防护、场地的安全防护等方面的措施。

十四、数据分析和解读

在完成振动试验后，需要对收集到的数据进行深入的分析和解读。这包括对振动数据的频率、振幅、相位等进行详细的研究，并与汽车的设计参数和性能要求进行对比，以评估汽车的振动性能是否满足设计要求。

数据分析应使用专业的工具和方法，如快速傅里叶变换（FFT）等，以准确地提取和解析数据中的特征信息。同时，应结合汽车的实际运行状态和环境条件，对数据进行合理的解读和评估。 十五、改进和优化建议

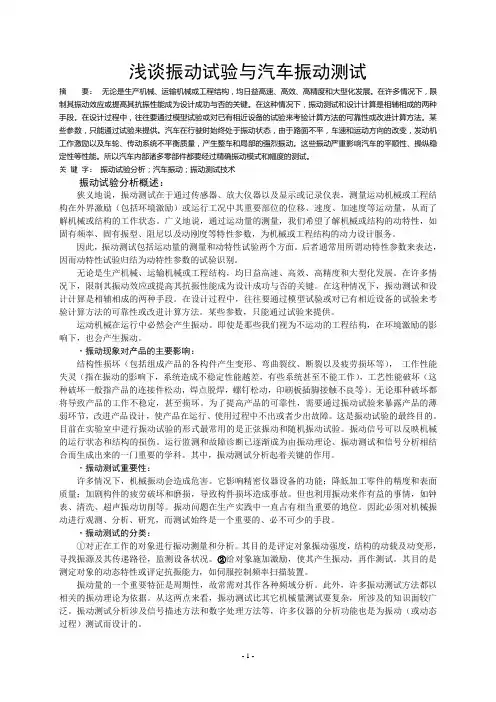

- 1 - 浅谈振动试验与汽车振动测试

摘 要： 无论是生产机械、运输机械或工程结构，均日益高速、高效、高精度和大型化发展。在许多情况下，限制其振动效应或提高其抗振性能成为设计成功与否的关键。在这种情况下，振动测试和设计计算是相辅相成的两种手段。在设计过程中，往往要通过模型试验或对已有相近设备的试验来考验计算方法的可靠性或改进计算方法。某些参数，只能通过试验来提供。汽车在行驶时始终处于振动状态，由于路面不平，车速和运动方向的改变，发动机工作激励以及车轮、传动系统不平衡质量，产生整车和局部的强烈振动。这些振动严重影响汽车的平顺性、操纵稳定性等性能。所以汽车内部诸多零部件都要经过精确振动模式和幅度的测试。

关 键 字： 振动试验分析；汽车振动；振动测试技术

振动试验分析概述：

狭义地说，振动测试在于通过传感器、放大仪器以及显示或记录仪表，测量运动机械或工程结构在外界激励（包括环境激励）或运行工况中其重要部位的位移、速度、加速度等运动量，从而了解机械或结构的工作状态。广义地说，通过运动量的测量，我们希望了解机械或结构的动特性，如固有频率、固有振型、阻尼以及动刚度等特性参数，为机械或工程结构的动力设计服务。

因此，振动测试包括运动量的测量和动特性试验两个方面。后者通常用所谓动特性参数来表达，因而动特性试验归结为动特性参数的试验识别。

无论是生产机械、运输机械或工程结构，均日益高速、高效、高精度和大型化发展。在许多情况下，限制其振动效应或提高其抗振性能成为设计成功与否的关键。在这种情况下，振动测试和设计计算是相辅相成的两种手段。在设计过程中，往往要通过模型试验或对已有相近设备的试验来考验计算方法的可靠性或改进计算方法。某些参数，只能通过试验来提供。

运动机械在运行中必然会产生振动。即使是那些我们视为不运动的工程结构，在环境激励的影响下，也会产生振动。

·振动现象对产品的主要影响：

结构性损坏（包括组成产品的各构件产生变形、弯曲裂纹、断裂以及疲劳损坏等）， 工作性能失灵（指在振动的影响下，系统造成不稳定性能越差，有些系统甚至不能工作），工艺性能破坏（这种破坏一般指产品的连接件松动，焊点脱焊，螺钉松动，印刷板插脚接触不良等）。无论那种破坏都将导致产品的工作不稳定，甚至损坏。为了提高产品的可靠性，需要通过振动试验来暴露产品的薄弱环节，改进产品设计，使产品在运行、使用过程中不出或者少出故障。这是振动试验的最终目的。目前在实验室中进行振动试验的形式最常用的是正弦振动和随机振动试验。振动信号可以反映机械的运行状态和结构的损伤。运行监测和故障诊断已逐渐成为由振动理论、振动测试和信号分析相结合而生成出来的一门重要的学科。其中，振动测试分析起着关键的作用。

震动测试标准

震动测试是指在一定条件下对产品进行振动试验，以评估产品在运输、使用和储存过程中对振动环境的适应能力，以及产品结构的可靠性和稳定性。在不同的行业和领域中，对于产品的震动测试标准也有所不同，接下来将对一些常见的震动测试标准进行介绍。

1. 国际标准。

国际上常用的震动测试标准包括ISO 16750（汽车电子设备振动试验）、ISO

13355（航空航天产品振动试验）、ISO 10819（手套振动性能测试）等。这些标准是由国际标准化组织制定的，具有全球通用性，适用于各种不同的产品和行业。

2. 行业标准。

不同行业有着各自的震动测试标准，例如汽车行业的JIS D 1601、航空航天行业的RTCA DO-160、电子产品行业的IEC 60068等。这些标准是由各行业的专业组织或协会制定，针对特定行业的产品特点和使用环境进行了详细规定，具有针对性和实用性。

3. 国家标准。

各个国家也会根据自身的国情和产业发展制定相应的震动测试标准，例如中国的GB/T 2423.10（电工电子产品环境试验 第2部分，试验 Fa，振动（固定频率））等。这些标准是在考虑国家实际情况和行业需求的基础上制定的，具有一定的局部性和适用性。

4. 企业标准。

一些大型企业也会根据自身的产品特点和质量要求，制定企业标准来进行震动测试，以确保产品的质量和可靠性。这些标准通常是在国际、行业和国家标准的基础上进行了细化和补充，更加贴近企业产品的实际情况。 总结。

不同的震动测试标准适用于不同的产品和行业，选择合适的标准进行测试对于评估产品的可靠性和稳定性至关重要。在进行震动测试时，需要根据产品的特点和使用环境选择相应的标准，并严格按照标准要求进行测试，以确保产品在实际使用中能够经受住各种挑战和考验。同时，不断完善和更新震动测试标准，也是提高产品质量和竞争力的重要手段。

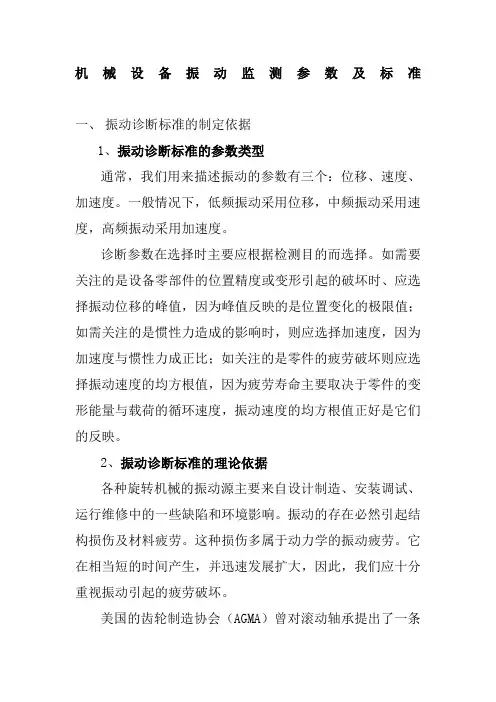

机械设备振动监测参数及标准

一、 振动诊断标准的制定依据

1、振动诊断标准的参数类型

通常，我们用来描述振动的参数有三个：位移、速度、加速度。一般情况下，低频振动采用位移，中频振动采用速度，高频振动采用加速度。

诊断参数在选择时主要应根据检测目的而选择。如需要关注的是设备零部件的位置精度或变形引起的破坏时、应选择振动位移的峰值，因为峰值反映的是位置变化的极限值；如需关注的是惯性力造成的影响时，则应选择加速度，因为加速度与惯性力成正比；如关注的是零件的疲劳破坏则应选择振动速度的均方根值，因为疲劳寿命主要取决于零件的变形能量与载荷的循环速度，振动速度的均方根值正好是它们的反映。

2、振动诊断标准的理论依据

各种旋转机械的振动源主要来自设计制造、安装调试、运行维修中的一些缺陷和环境影响。振动的存在必然引起结构损伤及材料疲劳。这种损伤多属于动力学的振动疲劳。它在相当短的时间产生，并迅速发展扩大，因此，我们应十分重视振动引起的疲劳破坏。

美国的齿轮制造协会（AGMA）曾对滚动轴承提出了一条机械发生振动时的预防损伤曲线，如下图所示。

图中可见，在低频区（10Hz以下），是以位移作为振动标准，中频（10~1000Hz）是以速度作为振动标准，而在高频区（1KHz以上）则以加速度作为振动标准。

理论证明，振动部件的疲劳与振动速度成正比，而振动所产生的能量与振动的平方成正比。由于能量传递的结果造成了磨损好其他缺陷，因此，在振动诊断判定标准中，是以速度为准比较适宜。

而对于低频振动，，主要应考虑由于位移造成的破坏，其实质是疲劳强度的破坏，而非能量性的破坏。但对于1KHz以上的高频振动，则主要考虑冲击脉冲以及原件共振的影响。

3、振动诊断标准的分类 位移恒定 一定的速度 加速度恒定 根据标准制定方法的不同，振动诊断标准通常分为三类。

1）绝对判断标准

它是根据对某类设备长期使用、观察、维修与测试后的经验总结，并在规定了正确的方法后制定的，在使用时必须掌握标准的适用范围和测定方法。目前应用较广的振动标准有：
