架空线路遭雷击原因及防雷措施

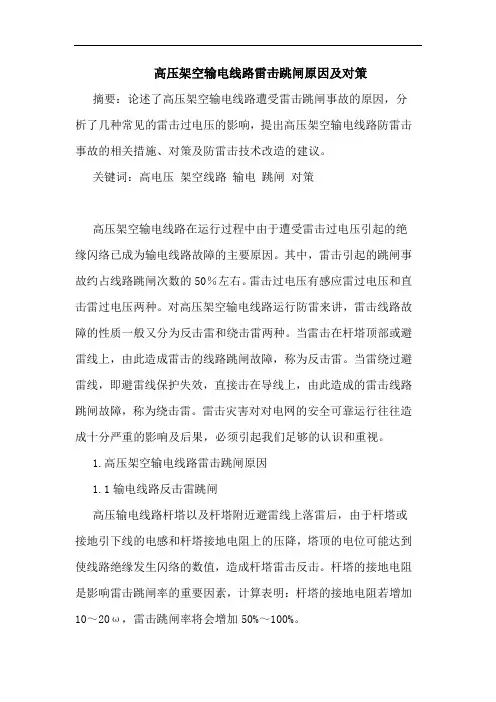

高压架空输电线路雷击跳闸原因及对策

摘要：论述了高压架空输电线路遭受雷击跳闸事故的原因，分析了几种常见的雷击过电压的影响，提出高压架空输电线路防雷击事故的相关措施、对策及防雷击技术改造的建议。

关键词：高电压 架空线路 输电 跳闸 对策

高压架空输电线路在运行过程中由于遭受雷击过电压引起的绝缘闪络已成为输电线路故障的主要原因。其中，雷击引起的跳闸事故约占线路跳闸次数的50％左右。雷击过电压有感应雷过电压和直击雷过电压两种。对高压架空输电线路运行防雷来讲，雷击线路故障的性质一般又分为反击雷和绕击雷两种。当雷击在杆塔顶部或避雷线上，由此造成雷击的线路跳闸故障，称为反击雷。当雷绕过避雷线，即避雷线保护失效，直接击在导线上，由此造成的雷击线路跳闸故障，称为绕击雷。雷击灾害对对电网的安全可靠运行往往造成十分严重的影响及后果，必须引起我们足够的认识和重视。

1.高压架空输电线路雷击跳闸原因

1.1输电线路反击雷跳闸

高压输电线路杆塔以及杆塔附近避雷线上落雷后，由于杆塔或接地引下线的电感和杆塔接地电阻上的压降，塔顶的电位可能达到使线路绝缘发生闪络的数值，造成杆塔雷击反击。杆塔的接地电阻是影响雷击跳闸率的重要因素，计算表明：杆塔的接地电阻若增加10～20ω，雷击跳闸率将会增加50%～100%。

1.2输电线路绕击雷跳闸

雷绕过避雷线的屏蔽，击于导线称为“绕击”。发生绕击的因素比反击要复杂得多，如，存在击距的间隙系数，杆塔、弧垂和地形等各种因素的影响。在输电线路防绕击跳闸方面，目前主要采取的措施有：增强杆塔绝缘提高其绕击耐雷水平；减小边导线保护角，甚至采用负保护角或加装塔顶拉线、在地线上装侧向避雷针、装设耦合地线及旁路架空地线等措施，增强对导线的屏蔽作用，降低绕击概率。在避雷线上加装侧向短针的方法，其机理是适当将可能发生的绕击引向避雷线，如能引发雷击短针，则可将绕击转化为反击。因为，500kv和220kv杆塔的反击耐雷水平比绕击耐雷水平高得多，且绕击雷电流幅值一般只有5～30ka，远小于线路的反击耐雷水平，一般不会引起绝缘闪络故障。输电线路绕击的电气几何模型参见以下附图。

10kV架空线路雷击跳闸原因与防雷措施

摘要：在我国社会经济水平持续发展的状态下，国内电力行业发展的速度也相应得到了提升，正是因为这样的前提条件存在，所以配电线路的防雷工作，逐渐得到了社会大众的广泛化关注。尤其是架空配电线路的防雷工作，如果能够很好地提升架空配电线路的防雷击水平，那么必定可以确保架空配电线路更加安全顺利地运行下去，这样不仅仅可以确保社会基本用电稳定性，同时还能够保障架空配电线路基本设备的安全性。

关键词：架空配电线路雷电危害防雷措施

引言

由于10kV架空配电线路的覆盖面积非常大，且线路走径空旷、暴露，线路的绝缘水平也偏低，各种防雷措施相对较少，造成雷击的事故经常发生，对线路运行造成了非常大的影响。此外，很多10kV架空配电线路所覆盖的各种地形当中，环境条件相对比较恶劣，环境条件相对比较复杂，土壤的电阻率也相对较高。为了有效避免配电网出现雷击的现象，更进一步保证线路的安全性，减少供电企业的经济损失，需要合理对配网防雷措施进行应用，将更加先进的技术措施应用到配电生产当中。

一、雷电事故对10KV架空线路造成的危害

其次分析雷电事故能够对10KV架空线路所造成的危害。从整体上展开分析，雷电事故对架空配电线路造成的危害是较大的，因为架空配电线路会因为雷击，或者是附近线路的伤害，而导致配电导线受到较为强烈的电磁感应，电磁感应的强度过大时，也就会使得导线当中出现较大的电压，雷击所形成的电压还会在较远程度上超过线路当中的电压，将架空配电线路中的绝缘体予以破坏以及破损，这样必定会使得整条配电导线出现烧损、跳闸的问题，更为严重的情况下还会对整个电路设备造成极大地损害，从而不仅仅影响到电力设备的正常工作，并且还会对我国社会经济的健康发展造成较大阻碍。由此可见，全面展开架空配电线路防雷工作的措施研究，对于整项防雷工作来讲，将会产生非常重要的意义。

架空电力线路防雷技术措施

摘要: 架空电力线路是保证电网正常运转的基础，因为存在的地方相对

特殊，受各种因素影响也比较严重，想要加强防雷效果，首先应该在管理方

面做好工作。首先，应加强对防雷设备的定期巡视。受架空电力线路特殊性

影响，一般配置的防雷设备都在 ...

架空电力线路是保证电网正常运转的基础，因为存在的地方相对特殊，受

各种因素影响也比较严重，想要加强防雷效果，首先应该在管理方面做好工

作。首先，应加强对防雷设备的定期巡视。受架空电力线路特殊性影响，一

般配置的防雷设备都在野外环境，造成外力因素的破坏比较严重，包含自然

因素以及人为因素。为保证防雷预防设备的完整性以及有效性，要求管理人

员务必要定期对其进行检测，能够随时掌握其运转状态，保证其能够在防雷

工程中起到良好的效果。其次，防雷设备进行定期检查。为保证防雷设备的

正常运转，还需求定期对其进行功能检查，主要是结合线路工作实际情况，

制定详细的设备检修计划，对线路避雷器记数的动作情况进行详细记录，线

路避雷器运转一般要 2~3 年内停电检修一次。如果线路避雷器运转时间超过

5 年，则需求停电进行直流 1mA 参考电压以及 75%参考电压线泄露电流试

验，检测避雷器本体是否存在劣化现象。

防雷技术措施：

1.下降接地电阻

对于架空电力线路防雷工程的采用，下降接地电阻来提高线路防雷水平比

单纯的增加绝缘效果更佳，是现在比较常用的一种防雷工程。下降接地电阻

探析 10kV架空线路雷击跳闸原因与防雷措施

摘要：10kV架空线路雷击危害事故频繁发生，严重威胁到10kV配电网供电的安全性、可靠性和经济性，直接影响到广大人民群众的正常生产、生活用电。结合经验，对10kV架空线路运行时发生雷击危害的主要原因进行归纳总结，分析探讨了10kV架空线路的雷电综合防护措施，具有非常重要的工程实践应用意义。

关键词：10kV架空线路；雷击危害；防雷保护

引言：

10kV属于中压配电网络，是我国城市主干配电网络。由于受当时技术水平和综合投资资金等因素的制约，10kV网络在当时规划建设过程中，其网状结构和配电网绝缘水平普遍偏低，尤其是在环境较为复杂地区，易受到雷电危害。据一些统计文献资料表明，雷击架空线路跳闸事故是10kV架空线路常见故障，其占配电网故障比例一直居高不下，约80%以上的故障是由于雷击危害引起。架空线路雷击危害常发生在配电变压器、柱上断路器以及隔离开关等设备处，也时常引起架空线路绝缘子发生闪络，在很大程度上影响了配电网供电可靠性和供电公司电网运营经济效益。

一、雷击跳闸原因分析

（一）避雷设备质量问题

线路所用避雷器质量不达标，避雷器方波电流达不到国家标准，当发生雷电时避雷器易被击爆，进而引起线路跳闸。

（二）避雷针设置点不合理 按现有模式，避雷针设置选点主要是事后处理原则，没有结合开平地区雷区分布整体考虑，避雷针设置位置不够全面，当发生新一轮雷电天气时，未设置避雷针的配电线路无法受到有效保护，进而引发配电线路雷击跳闸。
