建筑通风系统设计技术规程

建筑工程中的通风系统设计标准

在建筑工程中，通风系统设计是十分重要的一项工作。良好的通风系统设计可以为建筑物提供适宜的室内空气质量，确保人们的健康和舒适。在通风系统设计中，合理的标准是必不可少的。本文将介绍建筑工程中通风系统设计所需满足的标准。

一、室内空气品质要求

1. 温度控制：通风系统设计应确保室内温度能够适应人体的舒适感受，一般为20-26摄氏度。

2. 湿度控制：通风系统设计需要考虑室内湿度的调节，一般为40-60%的相对湿度。

3. 新鲜空气供应：通风系统应提供充足的新鲜空气，以保证室内空气的更新和流通，通风量要满足相应的标准。

4. 二氧化碳浓度：通风系统设计应保证室内空气中的二氧化碳浓度不超过1000ppm，避免过高的二氧化碳浓度对人体健康的影响。

5. 室内空气中污染物的控制：通风系统设计应考虑控制室内空气中的污染物浓度，如甲醛、苯等有害物质。

二、通风系统设计的主要要求

1. 合理的通风量计算：通风系统设计需要根据建筑物的使用类型和人数来合理计算通风量，确保室内空气流通充足。 2. 合适的通风设备选择：通风系统设计需要选择合适的通风设备，如风机、排风扇等，确保其运行效果高效稳定。

3. 合理的通风系统布局：通风系统设计需要合理布局通风口和排风口的位置，以保证室内空气的流通均衡，避免死角。

4. 节能考虑：通风系统设计应考虑节能因素，选择节能型通风设备，并合理设计通风系统的运行策略，减少不必要的能源消耗。

5. 静音设计：通风系统设计应考虑降低噪音的传播和产生，采取合适的减噪措施，确保室内空气流动的静音效果。

三、通风系统设计相关标准

1. GB 50343-2012《建筑给排水及供暖通风工程施工质量验收规范》：该标准对建筑通风工程的质量验收进行规范，提供了相关的工程施工和验收要求。

2. GB 50736-2012《建筑节能设计标准》：该标准对建筑节能设计进行规范，包括通风系统设计中的节能要求和指导。

建筑物通风设计规范

一、引言

在建筑物的设计与建造过程中，通风设计是非常重要的一环。良好的通风系统能够保证室内空气的流通，提供一个舒适与健康的室内环境。本文将就建筑物通风设计规范进行详细探讨。

二、通风设计原则与目标

1. 通风设计原则

通风设计应基于以下原则：

（1）保证室内空气质量，包括控制室内空气中的污染物浓度，如二氧化碳、细菌、尘埃等；

（2）保持室内温度、湿度适宜，在不同季节和天气条件下提供舒适的空气环境；

（3）合理利用自然通风和机械通风相结合的方式，最大限度降低能耗。

2. 通风设计目标

通风设计应满足以下目标：

（1）室内空气流通量要符合卫生标准，不论是在日常使用还是在紧急疏散情况下； （2）保证空气流通的同时，尽量避免产生噪音、振动等影响居民休息和工作的因素；

（3）考虑建筑物的环境特点和功能需求，制定合理的通风方案。

三、建筑物通风系统设计

1. 自然通风系统设计

自然通风系统是利用自然风力，通过建筑物的气流和压力差来实现通风的方式。设计时需要考虑以下因素：

（1）建筑物朝向和布局：合理确定进风口和出风口的位置，使得气流能够流通；

（2）建筑物材料选择：选用适当的材料，以提供良好的隔热和隔声效果；

（3）建筑物开口设计：合理设置窗户、通风口等，以便实现气流的流通。

2. 机械通风系统设计

机械通风系统是通过风机等设备来驱动空气流动的方式。设计时需要考虑以下因素：

（1）通风设备的选择：根据建筑物的规模和需求选择适当风机、风量控制设备等；

（2）通风系统布局：合理设置风管、排风口等，以便实现空气的流通； （3）噪音和振动控制：采用合适的减震、隔声措施，降低通风系统运行时的噪音和振动。

四、通风设计的标准与指南

1. 建筑物通风设计标准

（1）中国建筑节能标准：建筑物通风系统的设计应符合国家建筑节能标准相关规定，以降低能耗；

（2）卫生标准：通风系统的设计应满足相关卫生标准，如室内空气质量标准等；

建筑工程中的通风空调系统技术规程

一、前言

通风空调系统是建筑工程中必不可少的一部分，它为建筑提供宜人的温度、湿度和空气质量。本技术规程旨在规范通风空调系统的设计、安装、调试和维护，保证系统的安全、可靠和高效运行。

二、系统设计

1.系统类型：根据建筑类型、使用功能、场所环境等因素，确定系统类型，包括集中式空调系统、分户式空调系统、混合式空调系统等。

2.系统布局：根据建筑平面图、立面图和剖面图，确定系统的布局方案，包括进、排风口、风管系统、机组间距离等。

3.负荷计算：根据建筑的热负荷、人员密度、照明等因素，进行负荷计算，确定空调设备的型号、数量和排列方式。

4.管道系统设计：根据系统类型、负荷计算结果和建筑结构特点，设计管道系统，包括风管的材质、尺寸、连接方式、风机的型号和数量等。

5.控制系统设计：根据系统的布局和负荷计算结果，设计控制系统，包括温度、湿度、新风量、回风温度等参数的测量、调节和控制。

三、设备选择

1.空调机组：根据负荷计算结果和使用环境，选择合适的空调机组，包括蒸发器、冷凝器、压缩机、节能措施等。 2.风机：根据管道系统的设计和使用环境，选择合适的风机，包括轴流风机、离心风机等。

3.控制器：根据控制系统的设计和使用环境，选择合适的控制器，包括温度控制器、湿度控制器、新风控制器等。

四、施工安装

1.施工前的准备：确定施工方案，清理施工区域，制定安全措施和施工计划。

2.安装空调机组：根据设计要求，安装空调机组，包括蒸发器、冷凝器、压缩机、电气控制柜等。

3.安装风管系统：根据设计要求，安装风管系统，包括风管的铺设、连接、封口等。

4.连接电气系统：根据设计要求，连接电气系统，包括电源、控制器、传感器等。

5.调试系统：安装完成后，进行系统调试，包括空气流量、温度、湿度、风速等参数的调整和测试。

五、运行维护

1.运行管理：建立运行管理制度，定期检查系统的运行情况，包括进、排风口、风管系统、机组的运行状态等。

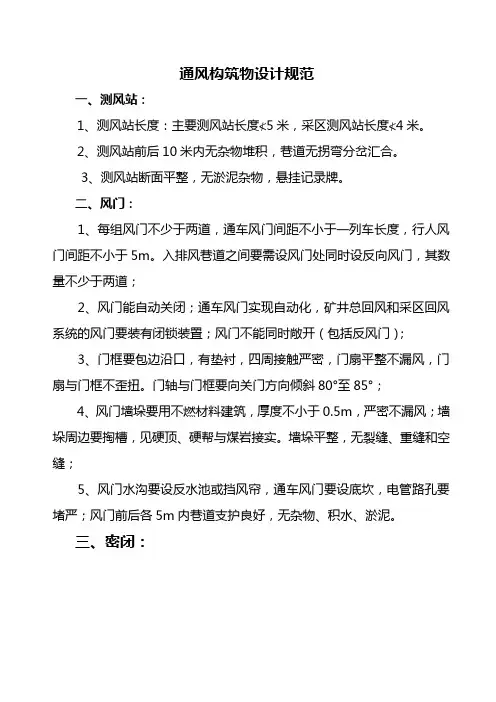

通风构筑物设计规范

一、测风站：

1、测风站长度：主要测风站长度≮5米，采区测风站长度≮4米。

2、测风站前后10米内无杂物堆积，巷道无拐弯分岔汇合。

3、测风站断面平整，无淤泥杂物，悬挂记录牌。

二、风门：

1、每组风门不少于两道，通车风门间距不小于一列车长度，行人风门间距不小于5m。入排风巷道之间要需设风门处同时设反向风门，其数量不少于两道；

2、风门能自动关闭；通车风门实现自动化，矿井总回风和采区回风系统的风门要装有闭锁装置；风门不能同时敞开（包括反风门）；

3、门框要包边沿口，有垫衬，四周接触严密，门扇平整不漏风，门扇与门框不歪扭。门轴与门框要向关门方向倾斜80°至85°；

4、风门墙垛要用不燃材料建筑，厚度不小于0.5m，严密不漏风；墙垛周边要掏槽，见硬顶、硬帮与煤岩接实。墙垛平整，无裂缝、重缝和空缝；

5、风门水沟要设反水池或挡风帘，通车风门要设底坎，电管路孔要堵严；风门前后各5m内巷道支护良好，无杂物、积水、淤泥。

三、密闭：
