通信管道工程施工资料

第1篇

一、工程概述

1. 工程背景

随着我国经济的快速发展，通信事业得到了迅速发展。通信管道作为通信网络的基础设施，其建设质量和施工工艺对于通信网络的稳定运行至关重要。本工程旨在为某地区通信网络建设提供一条高质量的通信管道，以满足日益增长的通信需求。

2. 工程规模

本工程全长XX公里，覆盖XX个行政区域，涉及通信管道建设、通信设备安装、线路敷设等工作。

3. 工程目标

（1）确保工程质量和安全，达到国家标准要求。

（2）缩短施工周期，提高施工效率。

（3）降低施工成本，实现经济效益。

二、施工组织与管理

1. 施工组织机构

成立通信管道工程施工项目部，下设工程部、质量部、安全部、物资部、财务部等部门，各部门负责人及工作人员由具有丰富经验的专业人员担任。

2. 施工管理措施

（1）建立健全施工管理制度，明确各部门职责，确保工程顺利进行。

（2）加强施工现场管理，严格执行施工规范，确保工程质量。

（3）加强安全生产管理，落实安全生产责任制，确保施工安全。

（4）加强物资管理，确保施工所需物资供应充足、及时。

（5）加强人员培训，提高施工人员业务水平。

三、施工工艺与技术

1. 施工工艺 （1）挖沟：根据设计图纸，确定管道走向，进行沟槽开挖，沟槽宽度为XX米，深度为XX米。

（2）基础处理：对沟槽底部进行平整，清除杂物，铺设垫层，保证基础坚实。

（3）管道敷设：根据设计要求，选择合适的管道材料，进行管道敷设，管道间距为XX米。

（4）管道连接：采用焊接、法兰连接等方式，确保管道连接牢固。

（5）回填：回填材料为砂石混合料，回填高度为XX米。

（6）通信设备安装：按照设计要求，安装通信设备，并进行调试。

（7）线路敷设：按照设计要求，敷设通信线路，并进行调试。

2. 施工技术

（1）施工前，对施工现场进行地质勘察，了解地下管线、地下设施等情况。

（2）施工过程中，严格控制沟槽开挖、基础处理、管道敷设等工序的质量。

通信管道工程施工方案

1. 引言

通信管道工程是指为了满足通信线缆的敷设和维护需要而进行的管道建设工程。通信管道工程的施工方案是指在通信管道工程施工过程中所需采取的具体措施和步骤。本文将介绍通信管道工程施工方案的具体内容。

2. 工程概况

本工程为某地区通信管道的新建工程，主要包括通信线缆的敷设和管道的安装。通信管道的总长度约为10公里，其中包括地下段和地面段。通信管道需满足通信线缆的保护和维护要求，并便于进行管线的修复和扩容。 3. 施工步骤

3.1 方案设计

在施工前，需进行通信管道工程方案设计。该设计包括通信管道的布置方案、材料选择、施工要点等内容。设计应充分考虑通信线缆的布线需求、管道的承载能力和通信设备的需求，确保施工方案的合理性。

3.2 土建施工

通信管道工程的土建施工包括挖掘管沟、敷设管道、填补回填等工作。具体步骤如下： 1. 根据设计方案，在适当的位置进行开挖。挖掘深度应符合安全规范，避免对地下管线和设施造成影响。 2. 敷设管道。通信管道可采用HDPE（高密度聚乙烯）管道或钢管等材料，根据设计要求进行选择。 3. 进行管道的连接和固定，确保管道的牢固和稳定。 4. 填补回填。对挖掘的土方进行回填，并进行压实，确保管道的平稳和牢固。 3.3 电气施工

通信管道工程的电气施工主要包括线缆敷设和接地处理。具体步骤如下： 1.

进行通信线缆的敷设。根据设计方案，将通信线缆从起点敷设至终点，途中避免弯曲和拉力过大。 2. 进行通信线缆的固定和保护。采取合适的固定措施，如卡子固定，以防止线缆松动。 3. 进行线缆的接地处理。将通信线缆的金属护套与接地设施相连，确保线缆具备良好的接地保护能力。

3.4 安全措施

通信管道工程施工过程中，需采取一系列安全措施，以确保工人和设备的安全。具体措施如下： 1. 工人应佩戴符合要求的安全帽、安全鞋等个人防护装备。 2. 施工现场应设置明显的警示标志，标明施工区域和禁止入内区域。 3. 高空作业时，需使用安全带和防护网，以防止人员坠落事故。 4. 施工设备和工具应符合相关安全标准，定期检查和维护，确保其安全性能。 4. 施工总结

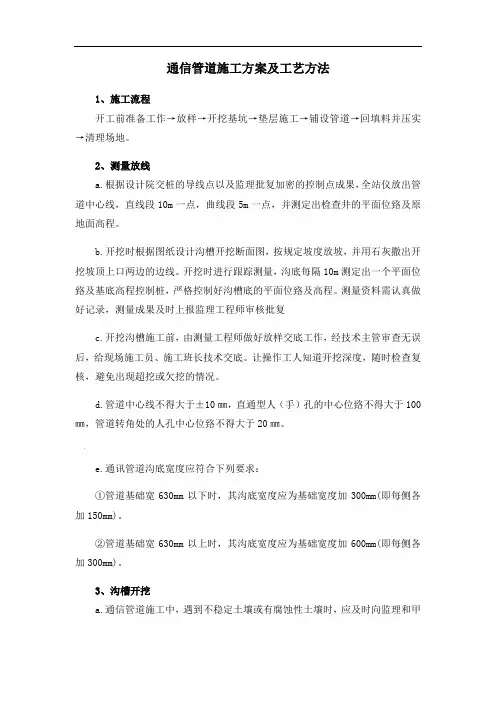

通信管道施工方案及工艺方法

1、施工流程

开工前准备工作→放样→开挖基坑→垫层施工→铺设管道→回填料并压实→清理场地。

2、测量放线

a.根据设计院交桩的导线点以及监理批复加密的控制点成果，全站仪放出管道中心线，直线段10m一点，曲线段5m一点，并测定出检查井的平面位臵及原地面高程。

b.开挖时根据图纸设计沟槽开挖断面图，按规定坡度放坡，并用石灰撒出开挖坡顶上口两边的边线。开挖时进行跟踪测量，沟底每隔10m测定出一个平面位臵及基底高程控制桩，严格控制好沟槽底的平面位臵及高程。测量资料需认真做好记录，测量成果及时上报监理工程师审核批复

c.开挖沟槽施工前，由测量工程师做好放样交底工作，经技术主管审查无误后，给现场施工员、施工班长技术交底。让操作工人知道开挖深度，随时检查复核，避免出现超挖或欠挖的情况。

d.管道中心线不得大于±10㎜，直通型人（手）孔的中心位臵不得大于100㎜，管道转角处的人孔中心位臵不得大于20㎜。

。

e.通讯管道沟底宽度应符合下列要求：

①管道基础宽630mm以下时，其沟底宽度应为基础宽度加300mm(即每侧各加150mm)。

②管道基础宽630mm以上时，其沟底宽度应为基础宽度加600mm(即每侧各加300mm)。

3、沟槽开挖

a.通信管道施工中，遇到不稳定土壤或有腐蚀性土壤时，应及时向监理和甲

方反应，待有关单位提出处理意见后方可施工。

b.管沟开挖时，与其他管线的间隔距离应符合设计要求，同时注意原有管线的安全。c.沟深及人手孔坑超过超过3米时，采用设臵倒土平台（宽400㎜），确保人身安全。

d.据图纸设计槽底标高及土质确定开挖宽度和边坡放坡坡度（拟采用1：0.5），采用挖掘机挖土人工配合的方法进行施工；

e.机械开挖时严格控制标高，为防止超挖或扰动槽底原土，槽底应留10㎝厚的土层暂时不挖，由人工清理挖至标高。

：

f.沟槽开挖在确保一侧堆土满足规定的同时，堆土坡角距槽口上缘距离大于0.8m，堆土高度不超过1.5m。

一、工程概况

本项目为某地区通信管道工程，主要建设内容包括管道铺设、设备安装、通信线路接入等。工程总长度约为5公里，预计工期为3个月。为确保工程顺利进行，特制定以下施工方案。

二、施工准备

1. 组织准备

（1）成立工程指挥部，负责工程的全面协调和指挥。

（2）组建施工队伍，包括项目经理、技术负责人、施工人员等。

（3）组织施工人员进行技术培训和安全教育。

2. 材料准备

（1）管道材料：PVC管道、钢管、电缆等。

（2）设备材料：挖掘机、切割机、焊接机、卷扬机等。

（3）其他材料：水泥、沙子、钢筋等。

3. 工具准备

（1）挖掘工具：铲子、锄头、铁锹等。

（2）安装工具：扳手、螺丝刀、线槽切割机等。

（3）测量工具：水准仪、经纬仪、卷尺等。

三、施工方法

1. 管道铺设

（1）根据设计图纸，确定管道铺设路线。

（2）采用挖掘机进行管道沟槽开挖，确保沟槽深度和宽度符合设计要求。

（3）对沟槽底部进行平整，铺设垫层。

（4）根据设计要求，选择合适的管道材料，进行管道铺设。

（5）管道连接采用焊接或法兰连接，确保连接牢固。 2. 设备安装

（1）根据设计图纸，确定设备安装位置。

（2）采用卷扬机将设备吊装至安装位置。

（3）按照设备安装要求，进行设备安装和调试。

3. 通信线路接入

（1）根据设计图纸，确定通信线路接入点。

（2）采用切割机对管道进行切割，确保切割尺寸准确。

（3）将通信线路引入管道，并进行固定。

（4）对通信线路进行测试，确保通信质量。

四、施工质量控制

1. 严格按照设计图纸和施工规范进行施工。

2. 对施工材料进行检验，确保材料质量合格。

3. 加强施工过程中的质量控制，发现问题及时整改。

4. 定期对施工过程进行监督检查，确保施工质量。

五、施工安全措施

1. 施工现场设置安全警示标志，提醒施工人员注意安全。

2. 施工人员必须佩戴安全帽、安全带等防护用品。

3. 严格按照操作规程进行施工，防止事故发生。
