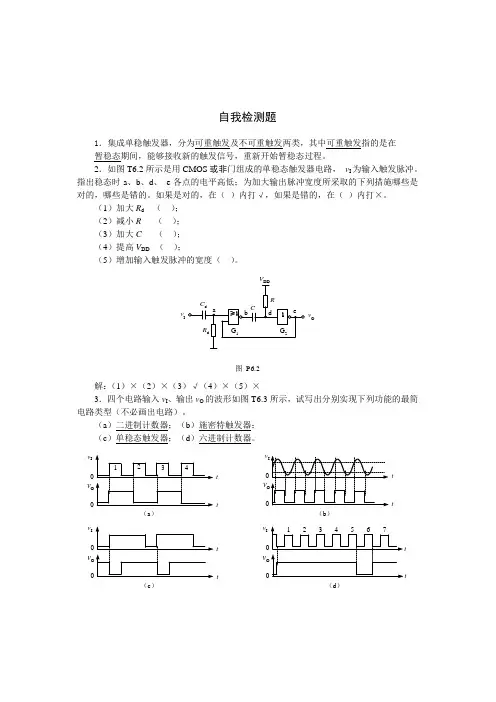

自我检测题
1．集成单稳触发器，分为可重触发及不可重触发两类，其中可重触发指的是在
暂稳态期间，能够接收新的触发信号，重新开始暂稳态过程。
2．如图T6.2所示是用CMOS或非门组成的单稳态触发器电路， vI为输入触发脉冲。指出稳态时a、b、d、 e各点的电平高低；为加大输出脉冲宽度所采取的下列措施哪些是对的，哪些是错的。如果是对的，在（ ）内打√，如果是错的，在（ ）内打×。
（1）加大Rd （ ）；
（2）减小R （ ）；
（3）加大C （ ）；
（4）提高VDD （ ）；
（5）增加输入触发脉冲的宽度（ ）。
≥11vIvOVDDRCG1G2CdRdabde
图 P6.2
解：（1）×（2）×（3）√（4）×（5）×
3．四个电路输入vI、输出vO的波形如图T6.3所示，试写出分别实现下列功能的最简电路类型（不必画出电路）。
（a）二进制计数器；（b）施密特触发器；
（c）单稳态触发器；（d）六进制计数器。
tt00OvIvtt00（a）2134IvOv（b）tt00OvIv（c）tt00OvIv（d）1234567 图 T6.3
4．单稳态触发器的主要用途是。
A．整形、延时、鉴幅B．延时、定时、存储
C．延时、定时、整形D．整形、鉴幅、定时
5．为了将正弦信号转换成与之频率相同的脉冲信号，可采用。
A．多谐振荡器B．移位寄存器C．单稳态触发器D．施密特触发器
6．将三角波变换为矩形波，需选用。
A．单稳态触发器B．施密特触发器C．多谐振荡器D．双稳态触发器
7．滞后性是的基本特性。
A．多谐振荡器B．施密特触发器 C．T触发器D．单稳态触发器
8．自动产生矩形波脉冲信号为。
A．施密特触发器 B．单稳态触发器C．T触发器D．多谐振荡器
9．由CMOS门电路构成的单稳态电路的暂稳态时间tw为 。
A. 0.7RCB. RCC. 1.1RCD. 2RC
10．已知某电路的输入输出波形如图T6.10所示，则该电路可能为。
6 脉冲的产生与整形习题解答
108
自我检测题
1．集成单稳触发器，分为可重触发及不可重触发两类，其中可重触发指的是在
暂稳态 期间，能够接收新的触发信号，重新开始暂稳态过程。
2．如图T6.2所示是用CMOS或非门组成的单稳态触发器电路， vI为输入触发脉冲。指出稳态时a、b、d、 e各点的电平高低；为加大输出脉冲宽度所采取的下列措施哪些是对的，哪些是错的。如果是对的，在（ ）内打√，如果是错的，在（ ）内打×。
（1）加大Rd （ ）；
（2）减小R （ ）；
（3）加大C （ ）；
（4）提高VDD （ ）；
（5）增加输入触发脉冲的宽度（ ）。
≥11vIvOVDDRCG1G2CdRdabde
图 P6.2
解：（1）×（2）×（3）√（4）×（5）×
3．四个电路输入vI、输出vO的波形如图T6.3所示，试写出分别实现下列功能的最简电路类型（不必画出电路）。
（a） 二进制计数器 ；（b） 施密特触发器 ；
（c） 单稳态触发器 ；（d） 六进制计数器 。
tt00OvIvtt00（a）2134IvOv（b）tt00OvIv（c）tt00OvIv（d）1234567 6 脉冲的产生与整形习题解答
109
图 T6.3
4．单稳态触发器的主要用途是 。
A．整形、延时、鉴幅 B．延时、定时、存储
C．延时、定时、整形 D．整形、鉴幅、定时
5．为了将正弦信号转换成与之频率相同的脉冲信号，可采用 。
A．多谐振荡器B．移位寄存器C．单稳态触发器 D．施密特触发器
6．将三角波变换为矩形波，需选用 。
自我检测题
1．集成单稳触发器，分为可重触发及不可重触发两类，其中可重触发指的是在
暂稳态期间，能够接收新的触发信号，重新开始暂稳态过程。
2．如图T6.2所示是用CMOS或非门组成的单稳态触发器电路， vI为输入触发脉冲。指出稳态时a、b、d、 e各点的电平高低；为加大输出脉冲宽度所采取的下列措施哪些是对的，哪些是错的。如果是对的，在（ ）内打√，如果是错的，在（ ）内打×。
（1）加大Rd （ ）；
（2）减小R （ ）；
（3）加大C （ ）；
（4）提高VDD （ ）；
（5）增加输入触发脉冲的宽度（ ）。
≥11vIvOVDDRCG1G2CdRdabde
图 P6.2
解：（1）×（2）×（3）√（4）×（5）×
3．四个电路输入vI、输出vO的波形如图T6.3所示，试写出分别实现下列功能的最简电路类型（不必画出电路）。
（a）二进制计数器；（b）施密特触发器；
（c）单稳态触发器；（d）六进制计数器。
tt00OvIvtt00（a）2134IvOv（b）tt00OvIv（c）tt00OvIv（d）1234567 图 T6.3
4．单稳态触发器的主要用途是。
A．整形、延时、鉴幅B．延时、定时、存储
C．延时、定时、整形D．整形、鉴幅、定时
5．为了将正弦信号转换成与之频率相同的脉冲信号，可采用。
A．多谐振荡器B．移位寄存器C．单稳态触发器D．施密特触发器
6．将三角波变换为矩形波，需选用。
A．单稳态触发器B．施密特触发器C．多谐振荡器D．双稳态触发器
7．滞后性是的基本特性。
A．多谐振荡器B．施密特触发器 C．T触发器D．单稳态触发器
8．自动产生矩形波脉冲信号为。
A．施密特触发器 B．单稳态触发器C．T触发器D．多谐振荡器
9．由CMOS门电路构成的单稳态电路的暂稳态时间tw为 。
A. 0.7RCB. RCC. 1.1RCD. 2RC
10．已知某电路的输入输出波形如图T6.10所示，则该电路可能为。
思考题与习题
6-1 选择题
（1） TTL单定时器型号的最后几位数字为（ A ）。
A.555 B.556 C.7555 D.7556
（2）用555定时器组成施密特触发器，当输入控制端CO外接10V电压时，回差电压为(B )。
A.3.33V B.5V C.6.66V D.10V
（3）555定时器可以组成(ABC )。
A.多谐振荡器 B.单稳态触发器 C.施密特触发器 D.JK触发器
（4） 若图6-43中为TTL门电路微分型单稳态触发器，对R1和R的选择应使稳态时：（ B ）
图6-43
A.与非门G1、G2都导通（低电平输出）； B.G1导通，G2截止；
C.G1截止，G2导通； D.G1、G2都截止。
（5）如图6-44所示单稳态电路的输出脉冲宽度为tWO=4μs，恢复时间tre=1μs,则输出信号的最高频率为（C ）。
图6-44
A.fmax=250kHz; B.fmax≥1MHz; C.fmax≤200kHz。
（6） 多谐振荡器可产生（ B ）。
A.正弦波 B.矩形脉冲 C.三角波 D.锯齿波
（7） 石英晶体多谐振荡器的突出优点是（ C ）。
A.速度高 B.电路简单 C.振荡频率稳定 D.输出波形边沿陡峭
（8） 能将正弦波变成同频率方波的电路为（ B ）。
A.稳态触发器 B.施密特触发器 C.双稳态触发器 D.无稳态触发器
（9） 能把2 kHz 正弦波转换成 2 kHz 矩形波的电路是（ B ）。 A.多谐振荡器 B.施密特触发器 C.单稳态触发器 D.二进制计数器
（10） 能把三角波转换为矩形脉冲信号的电路为（ D ）。
