倒立摆原理

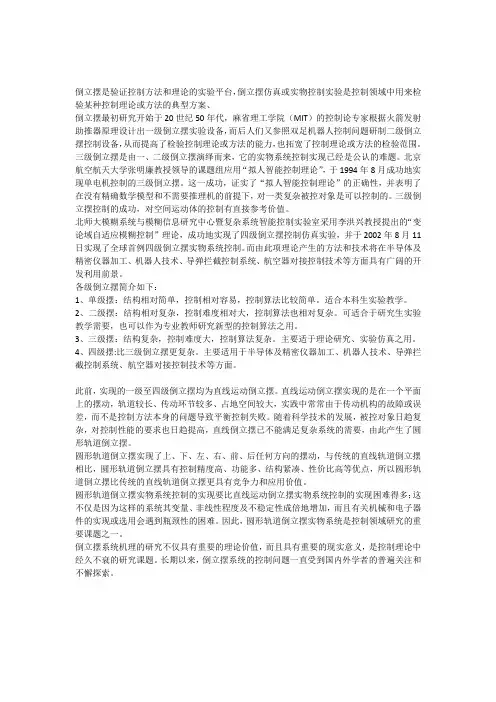

倒立摆是验证控制方法和理论的实验平台，倒立摆仿真或实物控制实验是控制领域中用来检验某种控制理论或方法的典型方案、

倒立摆最初研究开始于20世纪50年代，麻省理工学院（MIT）的控制论专家根据火箭发射助推器原理设计出一级倒立摆实验设备，而后人们又参照双足机器人控制问题研制二级倒立摆控制设备，从而提高了检验控制理论或方法的能力，也拓宽了控制理论或方法的检验范围。

三级倒立摆是由一、二级倒立摆演绎而来，它的实物系统控制实现已经是公认的难题。北京航空航天大学张明廉教授领导的课题组应用“拟人智能控制理论”，于1994年8月成功地实现单电机控制的三级倒立摆。这一成功，证实了“拟人智能控制理论”的正确性，并表明了在没有精确数学模型和不需要推理机的前提下，对一类复杂被控对象是可以控制的。三级倒立摆控制的成功，对空间运动体的控制有直接参考价值。

北师大模糊系统与模糊信息研究中心暨复杂系统智能控制实验室采用李洪兴教授提出的“变论域自适应模糊控制”理论，成功地实现了四级倒立摆控制仿真实验，并于 2002年8月11日实现了全球首例四级倒立摆实物系统控制。而由此项理论产生的方法和技术将在半导体及精密仪器加工、机器人技术、导弹拦截控制系统、航空器对接控制技术等方面具有广阔的开发利用前景。

各级倒立摆简介如下：

1、单级摆：结构相对简单，控制相对容易，控制算法比较简单。适合本科生实验教学。

2、二级摆：结构相对复杂，控制难度相对大，控制算法也相对复杂。可适合于研究生实验教学需要，也可以作为专业教师研究新型的控制算法之用。

3、三级摆：结构复杂，控制难度大，控制算法复杂。主要适于理论研究、实验仿真之用。

4、四级摆:比三级倒立摆更复杂。主要适用于半导体及精密仪器加工、机器人技术、导弹拦截控制系统、航空器对接控制技术等方面。

此前，实现的一级至四级倒立摆均为直线运动倒立摆。直线运动倒立摆实现的是在一个平面上的摆动，轨道较长、传动环节较多、占地空间较大，实践中常常由于传动机构的故障或误差，而不是控制方法本身的问题导致平衡控制失败。随着科学技术的发展，被控对象日趋复杂，对控制性能的要求也日趋提高，直线倒立摆已不能满足复杂系统的需要，由此产生了圆形轨道倒立摆。

倒立摆的动力学模型

倒立摆是一个经典的物理实验，同时也是控制系统领域中的一个重要研究对象。本文将介绍倒立摆的动力学模型以及相关的理论背景。

一、背景介绍

倒立摆是由一个杆和一个连接在其上方的质点组成的，它在重力作用下呈现出不稳定的平衡状态。倒立摆的动力学模型可以通过建立质点与杆之间的力学关系来描述。

二、质点的动力学方程

假设质点质量为m，位置用x表示，杆的最低点为平衡位置，根据牛顿第二定律，可以得到质点的动力学方程：

m * d^2x / dt^2 = Fg + Fc

其中Fg表示质点受到的重力，Fc表示质点受到的摩擦力。重力可以表示为：

Fg = -mg * sinx

摩擦力一般可以近似为：

Fc = -b * dx / dt

其中b为摩擦系数。

将上述方程带入质点的动力学方程中，可以得到：

m * d^2x / dt^2 + b * dx / dt + mg * sinx = 0 这就是质点的动力学方程。

三、杆的动力学方程

杆的运动可以由转动惯量和力矩平衡来描述。假设杆的质量为M，长度为l，转动惯量为I，杆绕其一端的转动中心转动，可以得到杆的动力学方程：

I * d^2θ / dt^2 = -Mgl * sinθ

其中θ表示杆的角度。

四、控制方法

倒立摆的控制方法可以分为开环和闭环控制。开环控制是通过输入外部力或力矩来控制摆的位置或角度，而闭环控制是通过测量摆的位置或角度，并根据目标位置或角度来调整输入力或力矩。

闭环控制往往使用PID控制器。PID控制器是一种经典的控制器，可以根据目标位置与当前位置之间的差异来调整输入力或力矩，从而实现对倒立摆的控制。

五、应用领域

倒立摆的研究在控制系统领域具有广泛的应用。例如，在工业自动化中，倒立摆可以用来模拟和控制各种平衡问题。此外，倒立摆还可以用于教育和科普领域，帮助人们更好地理解动力学和控制原理。

六、结论 倒立摆的动力学模型是控制系统领域中一个重要的研究对象。通过建立质点与杆之间的力学关系，可以得到质点和杆的动力学方程。倒立摆的控制方法可以采用开环或闭环控制，其中闭环控制常使用PID控制器。倒立摆的研究在工业自动化、教育和科普领域都具有广泛的应用。通过研究倒立摆，可以更好地理解动力学和控制原理。

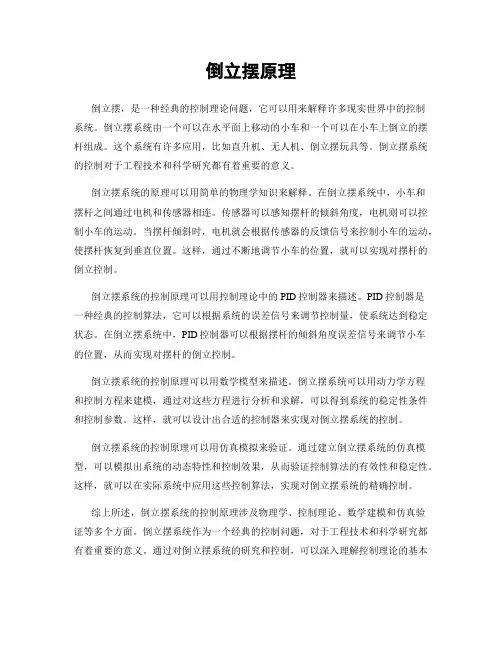

倒立摆原理

倒立摆，是一种经典的控制理论问题，它可以用来解释许多现实世界中的控制系统。倒立摆系统由一个可以在水平面上移动的小车和一个可以在小车上倒立的摆杆组成。这个系统有许多应用，比如直升机、无人机、倒立摆玩具等。倒立摆系统的控制对于工程技术和科学研究都有着重要的意义。

倒立摆系统的原理可以用简单的物理学知识来解释。在倒立摆系统中，小车和摆杆之间通过电机和传感器相连。传感器可以感知摆杆的倾斜角度，电机则可以控制小车的运动。当摆杆倾斜时，电机就会根据传感器的反馈信号来控制小车的运动，使摆杆恢复到垂直位置。这样，通过不断地调节小车的位置，就可以实现对摆杆的倒立控制。

倒立摆系统的控制原理可以用控制理论中的PID控制器来描述。PID控制器是一种经典的控制算法，它可以根据系统的误差信号来调节控制量，使系统达到稳定状态。在倒立摆系统中，PID控制器可以根据摆杆的倾斜角度误差信号来调节小车的位置，从而实现对摆杆的倒立控制。

倒立摆系统的控制原理可以用数学模型来描述。倒立摆系统可以用动力学方程和控制方程来建模，通过对这些方程进行分析和求解，可以得到系统的稳定性条件和控制参数。这样，就可以设计出合适的控制器来实现对倒立摆系统的控制。

倒立摆系统的控制原理可以用仿真模拟来验证。通过建立倒立摆系统的仿真模型，可以模拟出系统的动态特性和控制效果，从而验证控制算法的有效性和稳定性。这样，就可以在实际系统中应用这些控制算法，实现对倒立摆系统的精确控制。

综上所述，倒立摆系统的控制原理涉及物理学、控制理论、数学建模和仿真验证等多个方面。倒立摆系统作为一个经典的控制问题，对于工程技术和科学研究都有着重要的意义。通过对倒立摆系统的研究和控制，可以深入理解控制理论的基本原理，提高工程技术的应用水平，推动科学研究的进步。因此，倒立摆系统的控制原理具有重要的理论和实际意义，值得深入研究和应用。

第一章 引言

1.1倒立摆系统概述

1.1.1倒立摆系统

所谓倒立摆，就是让摆处于倒置不稳定状态，需要人为不停地控制使其处于倒置的动态

平衡的一种特殊的摆。倒立摆系统可以抽象的看作是一种重心在上，而支点在下的控制问题，

在没有外力干涉其状态的情况下，倒立摆系统很容易且很快速就能发生复杂、不可预知的变

化。因此，在相关研究领域，倒立摆是机器人技术、控制理论和计算机控制等多方面有机结

合，其控制系统更是一种非常复杂的快速、多变量、非线性、强耦合、自然不稳定系统。

1.1.2倒立摆系统的分类

最早的倒立摆仅仅只是单级直线型的。随着科技的进步和控制理论的发展，人们在此基

础上又进行了拓展。现在的倒立摆系统已经又传统的直线一级倒立摆发展成很多种不同的倒

立摆系统。倒立摆的分类可以有很多种方法，根据不同的分类角度，可以分成不同形式的倒

立摆。下面，简单的介绍一下倒立摆的“家族成员”：

1.倒立摆系统按照摆杆的运动形式来分可以分为以下几种：（1）直线倒立摆；（2）环形

倒立摆；（3）平面倒立摆。

2.依据摆杆数目不同，可以把倒立摆系统分为有一级倒立摆、二级倒立摆、三级倒立摆

和四级倒立摆，甚至还有级数更高的倒立摆。倒立摆的级数越高，控制的难度就越大。所以

一级倒立摆通常用于控制理论的基础实验，而多级倒立摆多用于控制算法的研究；

3.据多级摆杆间连接形式的不同，可以把倒立摆系统分为并联式倒立摆和串联式倒立摆；

4.依据运动轨道的不同，可以把倒立摆系统分为倾斜轨道倒立摆和水平轨道的倒立摆；

5.依据摆杆材质的不同，可以把倒立摆系统分为刚性倒立摆和柔性倒立摆；

1.1.3倒立摆的特性

倒立摆系统结构样式多种多样，分类方式繁多，但不管倒立摆系统具有怎样的形式和结

构，倒立摆系统都是一种复杂的快速、非线性、多变量、强耦合、自然不稳定系统。而这些

特性也是倒立摆系统控制的难点和研究热点所在。

倒立摆系统的特性如下：

（1）非线性

倒立摆是一个典型的非线性复杂系统，实际中可以通过线性化得到系统的近似模型，线
