220kV 线路工程竣工验收评价标准

线路组按照“220千伏架空线路竣工验收大纲”，对线路接地、基础、杆塔、导地线进行了竣工验收。验收意见如下：

序号 验收项目 验收内容 验收标准 验收结论 存在问题及扣分情况

1 接地装置

（15分） 接地体规格、数量，接地装置连接、防腐、敷设、回填土，接地装置引线安装 1、接地装置规格、数量不符合规范要求；每处扣1分，最多扣3分

2、接地装置焊接长度不符合规范要求；每处扣1分，最多扣3分

3、接地装置防腐措施、镀锌质量不符合规范要求；每处扣1分，最多扣3分

4、接地装置敷设深度及回填土不符合规范要求；每处扣1分，最多扣3分

5、杆塔每条腿都应与接地引下线连接，不符合规范要求每处扣1分，最多扣3分

6、接地电阻值不符合设计要求；每处扣1分，最多扣3分

7、接地装置引线安装不规范、不美观；每处扣1分，最多扣3分 接地体规格、数量、防腐措施、敷设、回填土符合规范要求，接地体连接紧固，接地体引下线安装规范

2 塔杆基础

（15分） 地脚螺栓规格、基础埋深、基础表面质量、立柱断面尺寸，整体基础中心位移、基础扭转、回填土、基础根开及对角线尺寸、基础保护帽 1、基础埋深、立柱断面尺寸、基础根开及对角线尺寸、整体基础中心位移、基础扭转、地脚螺栓规格等不符合规范要求或基础混凝土有质量问题；每处扣3分，最多扣6分

2、基础保护帽混凝土有质量问题；每处扣2分，最多扣4分

3、基础保护帽表面不平整、不美观或有裂纹；每处扣1分，最多扣3分

4、回填土无防沉层（应高出基面30～50公分）及防沉层不平整、不规范；每处扣1分，最多扣3分

5、基础缺土，按设计要求应做的基础护坡未完成；每处地脚螺栓规格、基础埋深、立柱断面尺寸、整体基础中心位移、扭转，基础根开及对角线尺寸符合要求，基础及保护帽表面平整，回填土无沉陷、防沉层整齐美观 扣1分，最多扣3分

3 杆塔组立

（20分） 主材部件规格、数量、镀锌，节点间主材弯曲，杆塔倾斜，螺栓与构件面接触及出扣情况、螺栓防盗、防松，脚钉，螺栓紧固及穿向 1、主材部件规格、数量、节点间主材弯曲不符合规范要求；每处扣1分，最多扣5分

2、镀锌质量不符合要求或施工中损坏镀锌层；每处扣1分，最多扣3分

3、杆塔倾斜不符合规范要求每处扣1分，最多扣3分。转角、终端杆塔向受力侧倾斜；每处扣3分，最多扣6分

4、铁塔防盗措施不符合反措15米要求；扣5分

5、螺栓与构件面接触不平整或螺栓拧紧后螺杆露出螺母的长度不符合规范要求；每处扣1分，最多扣3分

6、螺栓防松及螺栓穿向不符合规范要求；每处扣1分，最多扣3分

7、螺栓、脚钉紧固不符合规范要求；每处扣1分，最多扣3分 主材部件、数量符合设计要求，节点间主材弯曲、杆塔倾钭符合规范要求，螺栓与构件表面接触紧密，螺栓出扣、防盗达15米、防松、紧固符合要求，螺栓穿向一致美观，镀锌质量良好

4 导线、避雷线（OPGW）架设及附件安装

（20分） 同一档内接续管与补修管数量，各压接管与线夹、间隔棒间距，对交叉跨越物及对地距离，导、地线弧垂，导、地线相间及同相子导线间弧垂偏差，跳线及带电导体对杆塔电气间隙，跳线制作，悬垂绝缘子串倾斜，防震锤及阻1、40m以上的铁塔避雷线的保护角应小于5度；合成绝缘子两端应有均压环；45度及以上转角塔的外角侧宜使用双挂点双串绝缘子；重要跨越应采用双挂点双串绝缘子；以上反措有一项不符合要求扣5分，最多扣10分

2、导地线对交叉跨越物及对地距离，跳线及带电导体对杆塔电气间隙不符合规范要求；每处扣5分，最多扣10分

3、导、地线弧垂，导、地线相间及同相子导线间弧垂偏差不符规范要求；每处扣1分，最多扣3分

4、同一档内接续管与补修管数量，各压接管与线夹、间隔棒间距不符规范要求；每处扣1分，最多扣3分

5、跳线制作安装不符规范要求或不美观；每处扣1分，最多扣3分

6、悬垂绝缘子串、防振锤、阻尼线、长棒瓷绝缘子招弧同一档内接续管与补修管数量，各压接管与线夹间隔棒间距，导、地线对交叉跨越物及对地距离，导、地线弧垂，导、地线相间及同相子导线间弧垂偏差符合要求。跳线及带电导体对杆塔电气间隙符合要求，跳线制作规范，悬垂串垂直，防震锤安装距离符合要求，OPGW光缆接线盒及引线安装规范，合成绝缘子两端有均压环40m以上的铁塔防雷线的保护 尼线安装距离，均压环，避雷线保护角，OPGW安装 角等其它附件安装不符合规范要求；每处扣1分，最多扣6分

7、OPGW光缆余缆固定、接线盒及引线安装等不符合规范要求每处扣3分，最多扣6分 角已达到反措要求

5 线路防护设施及通道

（20分） 线路运行及防护标志（杆号牌、相位标志、警告牌、线路色标）,通道内清障、除树 1、线路运行及防护标志（杆号牌、相位标志、警告牌、线路色标）未安装扣5分，安装不全、不规范每处扣1分，最多扣3分

2、通道内该拆除的房屋大部分未拆除扣3～6分、有少部分未拆除扣1～3

3、通道内该清除的树木大部分未清除扣3～6分、有少量未清除扣1～3

4、在线路通道内存在影响线路安全的其它障碍未安设计要求清除的每处扣1分，最多扣3分

5、按设计要求应做的巡视便道、便桥等辅助设施未完成；每处扣1分，最多扣3分

6 资料

（10分） 验收报告、设计变更、协议，施工、测量记录、接地电阻测试记录 1、验收报告、设计变更、协议，施工、测量记录、接地电阻测试记录每缺一项扣2分、每项中有记录不全或有错误、问题每处扣0.5分，每项最多扣2分 施工记录资料基本齐全

7 总分

验收组成员签名：

合集下载

220kV输电线路验收标准化作业指导书(定稿)

220kV输电线路验收标准化作业指导书(定稿)

输电线路验收标准化作业指导书

2 / 14

220kV输电线路竣工验收标准化作业指导书

编写： 年 月 日

审核： 年 月 日

批准： 年 月 日

作业负责人：

作业日期：20 年 月 日 时至20 年 月 日 时

XX电力公司

3 / 14

1、范围:

本指导书适用于220kV输电线路竣工验收作业。

2、引用文件:

电力设施保护条例及实施细则1998年国务院发布

DL/T 741-2010 《架空输电线路运行规程》

GB 50545-2010 《110～750kV架空输电线路设计规范》

国家电网安监〔2009〕664号 《国家电网公司电力安全工作规程（线路部分）》

GB 50233-2005 《110-500kV架空电力线路施工及验收规范》

DL/T 5168-2002 《110-500kV架空电力线路工程施工质量及评定规程》

220kV线路设计图纸、设计变更、设计图纸纪要及相关文件

3、验收前准备:

3.1 人员要求:

√ 序号 内 容 备 注

1 作业人员应精神状态良好

2 必须熟练掌握《架空输电线路运行规程》和《110～750kV架空输电线路设计规范》、《110-500kV架空电力线路施工及验收规范》，并熟练掌握线路验收及检验的方法

3 必须熟练掌握《国家电网公司电力安全工作规程（线路部分）》有关知识，经年度考试合格，持有本专业资格证书并经批准上岗

4 验收前必须经过本工程的验收交底，且掌握竣工验收项目及标准的内容

220kV变电所竣工验收大纲

220kV变电所竣工验收大纲

220kV 变电所竣工验收大纲

1. 竣工时间

• 确认竣工时间是否符合合同约定

• 检验竣工时间是否满足当地规定

2. 工程质量验收

• 确认是否具备规划、设计文件的审核和审查意见的执行情况

• 检查变电站建设文件是否符合国家规定，如《电力工程建设项目环境影响评价技术导则》 等

• 核对变电站工程验收条件和验收标准的执行情况

• 检查电气设备的安装、运行、维护保养是否符合国家或行业标准要求

• 检查变电站现场施工防静电措施是否符合要求，检查危险源是否排除、防护措施是否完备

• 检查变电站接地设施、消防、安全照明等是否满足设计要求

• 检查变电站的物资设施是否安装齐备，材料是否合格

3. 功能性验收

• 检查施工单位移交的各类资料齐全是否完整

• 检查电气设备、通讯设备、保护设备是否能正常运转，设置是否符合设计方案和规范要求

• 检查各种监视、保护、信号、调度等设备的功能是否齐备、齐全，运行是否正常

• 检查所有的工程试运是否顺利，各设备性能是否平稳稳定

• 样机演示验收、手册资料齐全

4. 安全验收

• 检查现场临时用电设施是否符合全面的安全生产要求、特别是构成重大危险源

• 检查现场防雷设施是否符合要求并验收

• 检查现场消防设施是否完备和符合要求

• 检查现场操作、使用、修缮、维护等人员是否熟练掌握相应操作技能和措施

• 确认现场未发现超标的化学品、物品和危险物质，并在验收时要现场检查样品质量 5. 环境验收

• 检查变电站建设对土壤、水资源、大气、生态等方面的影响与保护情况

• 检查变电站建设项目环境影响评价是否符合要求

• 确认变电站建设前后环境的整治和保护情况

6. 其他验收

• 检验合同执行情况和执行效果

• 检查质量保证体系的落实情况，贴近现实是否可行

• 对现场施工监理、实施、监管的执行、管理情况进行复核

以上就是 220kV 变电所竣工验收大纲的详细内容，希望能对竣工验收工作有所帮助。

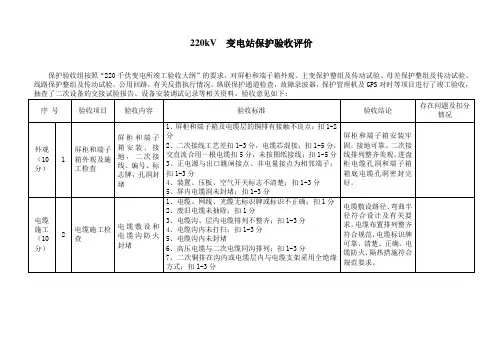

220kV变电所保护竣工验收评价标准

220kV变电所保护竣工验收评价标准

220kV 变电站保护验收评价

保护验收组按照“220千伏变电所竣工验收大纲”的要求，对屏柜和端子箱外观、主变保护整组及传动试验、母差保护整组及传动试验、线路保护整组及传动试验，公用回路，有关反措执行情况，纵联保护通道检查，故障录波器，保护管理机及GPS对时等项目进行了竣工验收，抽查了二次设备的交接试验报告、设备安装调试记录等相关资料。验收意见如下:

序 号 验收项目 验收内容 验收标准 验收结论 存在问题及扣分情况

外观（10分） 1 屏柜和端子箱外观及施工检查 屏柜和端子箱安装、接地，二次接线、编号、标志牌，孔洞封堵 1、屏柜和端子箱及电缆层的铜排有接触不良点；扣1-2分

2、二次接线工艺差扣1-3分，电缆芯混接；扣1-5分，交直流合用一根电缆扣5分，未按图纸接线；扣1-5分

3、正电源与出口跳闸接点、非电量接点为相邻端子；扣1-3分

4、装置、压板、空气开关标志不清楚；扣1-3分

5、屏内电缆洞未封堵；扣1-3分 屏柜和端子箱安装牢固，接地可靠。二次接线排列整齐美观。进盘柜电缆孔洞和端子箱箱底电缆孔洞密封完好。

电缆施工（10分） 2 电缆施工检查 电缆敷设和电缆沟防火封堵 1、电缆、网线、光缆无标识牌或标识不正确；扣1分

2、废旧电缆未抽除；扣1分

3、电缆沟、层内电缆排列不整齐；扣1-3分

4、电缆沟内未打扫；扣1-3分

5、电缆沟内未封堵

6、高压电缆与二次电缆同沟排列；扣1-3分

7、二次铜排在沟内或电缆层内与电缆支架采用全绝缘方式；扣1-3分 电缆敷设路径、弯曲半径符合设计及有关要求。电缆布置排列整齐符合规范，电缆标识牌可靠、清楚、正确。电缆防火、隔热措施符合规范要求。 主变保护（10分） 3 主变保护整组及传动试验 主变保护整组及传动试验 1、保护逻辑不正确引起保护误动或拒动；扣10分

2、CT极性、变比、绕组级别、二次负担不符合要求；扣3-5分

3、CT回路未接地或多点接地；扣1-3分

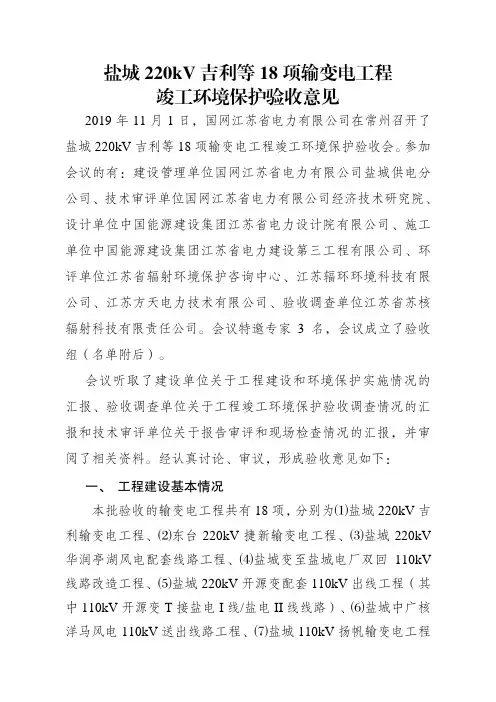

盐城220kV吉利等18项输变电工程竣工环境保护验收意见.pdf
