USS_CTRL (端口0)或USS_CTRL_P1 (端口1)指令被用于控制ACTIVE (激活)MicroMaster驱动器。USS_CTRL指令将选择的命令放在通讯缓冲区中，然后送至编址的驱动器DRIVE

(驱动器)参数)，条件是已在USS_INIT指令的ACTIVE (激活)参数中选择该驱动器。

仅限为每台驱动器指定一条USS_CTRL指令。

某些驱动器仅将速度作为正值报告。如果速度为负值，驱动器将速度作为正值报告，但逆转D_Dir (方向)位。

EN位必须打开，才能启用USS_CTRL指令。该指令应当始终启用。

运行(RUN/STOP (运行／停止))表示驱动器是ON (1)还是OFF (0)。当RUN (运行)位打开时，MicroMaster驱动器收到一条命令，按指定的速度和方向开始运行。为了使驱动器运行，必须符合以下条件：

?DRIVE (驱动器)在USS_INIT中必须被选为ACTIVE (激活)。

?OFF2和OFF3必须被设为0。

?FAULT (故障)和INHIBIT (禁止)必须为0。

当RUN (运行)关闭时，会向MicroMaster驱动器发出一条命令，将速度降低，直至电机停止。OFF2位被用于允许MicroMaster驱动器滑行至停止。OFF3位被用于命令MicroMaster驱动器迅速停止。

Resp_R (收到应答)位确认从驱动器收到应答。对所有的激活驱动器进行轮询，查找最新驱动器状态信息。每次S7-200从驱动器收到应答时，Resp_R位均会打开，进行一次扫描，所有以下数值均被更新。

F_ACK (故障确认)位被用于确认驱动器中的故障。当F_ACK从0转为1时，驱动器清除故障。

DIR (方向)位表示驱动器应当移动的方向。

“驱动器” (驱动器地址)输入是MicroMaster驱动器的地址，向该地址发送USS_CTRL命令。有效地址：0至31。

“类型” (驱动器类型)输入选择驱动器的类型。将MicroMaster 3 (或更早版本)驱动器的类型设为0。将MicroMaster 4驱动器的类型设为1。

Speed_SP (速度设定值)是作为全速百分比的驱动器速度。Speed_SP的负值会使驱动器反向旋转方向。范围：-200.0%至200.0%。

“故障”表示故障位的状态(0 - 无错误，1 - 有错误)。驱动器显示故障代码。(有关您的驱动器信息，请参阅用户手册)。欲清除故障位，纠正引起故障的原因，并打开F_ACK位。

“禁止”表示驱动器上的禁止位状态(0 - 不禁止，1 - 禁止)。欲清除禁止位，故障位必须关闭，运行、OFF2和OFF3输入也必须关闭。

D_Dir表示驱动器的旋转方向。

Run_EN (运行启用)表示驱动器是在运行(1)还是停止(0)。

“速度”是以全速百分比表示的驱动器速度。范围：-200.0%至200.0%。

“状态”是驱动器返回的状态字原始数值。下图显示“标准状态字”和“主反馈”的状态位。

“错误”是一个包含对驱动器最新通讯请求结果的错误字节。USS指令执行错误主题定义了可能因执行指令而导致的错误条件。

Resp_R (收到的响应)位确认来自驱动器的响应。对所有的激活驱动器都要轮询最新的驱动器状态信息。每次S7-200接收到来自驱动器的响应时，每扫描一次，Resp_R位就会接通一次并更新所有相应的值

合集下载

USS指令说明

USS指令说明

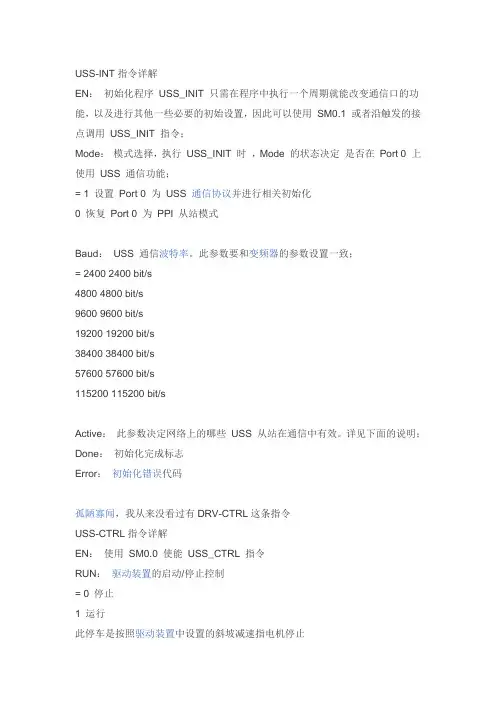

USS-INT指令详解
