脉冲产生、整形电路
单项选择填空，答案序号与题中括号内序号相同。
一、单选
1.只有暂稳态的电路是（1）。
多谐振荡器 单稳态电路 施密特触发器 定时器
2. 施密特触发器的特点是（2 ）。
只有一个稳态 只有一个暂稳态 无稳态 具有两个稳态
3.一个由555定时器构成的单稳态触发器的正脉冲宽度为（3）。
0.7RC RC 1.1RC 1.4RC
4.欲将不规则的输入波形变换为幅度和宽度都相同的矩形脉冲，应选择（4）。
基本RC触发器 单稳态触发器 施密特触发器 多谐振荡器
5. 555定时器的 2脚、6脚接在一起构成( 5)。
基本RC触发器 单稳态触发器 施密特触发器 多谐振荡器
6. 555定时器的TH端、TR端的电平分别大于2VDD/3和VDD/3时定时器的输出状态是(6 )。
0 1 原状态 不确定
7. 555定时器的TH端、TR端的电平分别小于2VDD/3和VDD/3时定时器的输出状态是(7 )。
0 1 原状态 不确定
8.单稳态触发器具有（8 ）功能。
计数 定时、延时 整形 定时、延时、整形
9.由555定时器构成的单稳态触发器的触发电压ul应满足(（9）。
uI> VDD/3 uI> 2VDD/3 ul 10设多谐振荡器的脉冲宽度和脉冲间隔分别为TH和TL，则脉冲波形的占空比为（10）。 TH/( TH+ TL) TL/TH+ TL) TH/TL TL/TH
1 / 3

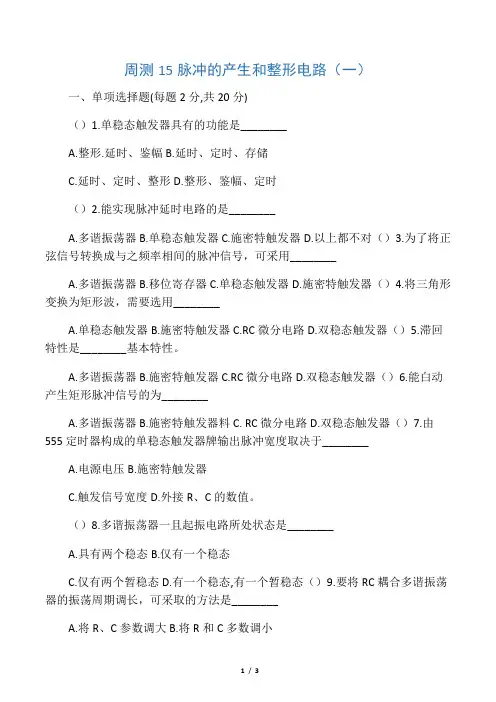

周测15脉冲的产生和整形电路（一）
一、单项选择题(每题2分,共20分)
（）1.单稳态触发器具有的功能是________
A.整形.延时、鉴幅B.延时、定时、存储
C.延时、定时、整形D.整形、鉴幅、定时
（）2.能实现脉冲延时电路的是________
A.多谐振荡器B.单稳态触发器C.施密特触发器D.以上都不对（）3.为了将正弦信号转换成与之频率相间的脉冲信号，可采用________
A.多谐振荡器B.移位寄存器C.单稳态触发器D.施密特触发器（）4.将三角形变换为矩形波，需要选用________
A.单稳态触发器B.施密特触发器C.RC微分电路D.双稳态触发器（）5.滞回特性是________基本特性。
A.多谐振荡器B.施密特触发器C.RC微分电路D.双稳态触发器（）6.能白动产生矩形脉冲信号的为________
A.多谐振荡器B.施密特触发器料C. RC微分电路D.双稳态触发器（）7.由555定时器构成的单稳态触发器牌输出脉冲宽度取决于________
A.电源电压B.施密特触发器
C.触发信号宽度D.外接R、C的数值。
（）8.多谐振荡器一且起振电路所处状态是________
A.具有两个稳态B.仅有一个稳态
C.仅有两个暂稳态D.有一个稳态,有一个暂稳态（）9.要将RC耦合多谐振荡器的振荡周期调长，可采取的方法是________
A.将R、C参数调大B.将R和C多数调小
2 / 3
C.将R调大，C调小D.将C调大，.R调小
（）10.施密特触发器属于________
A.单稳态电路B.无稳态电路C.双稳态电路D.多谐振荡器
二、判断题(每题2分,共20分)
（）1.多谐振荡器输出的信号是正弦波。
（）2.单稳态触发器只有一个稳态，没有暂稳态。
（）3.当微分电路的时间常数τ= RC<
（）4.施密特触发器的正向阈值电压一定大于负向阈值电压。
（）5.积分电路也是一个RC串联电路，它是从电容两端取出输出电压的。
脉冲产生与整形电路实验报告(一)
脉冲产生与整形电路实验报告
本次实验旨在研究脉冲产生和整形电路的基础原理及应用。以下是本次实验的主要内容及结果。
实验设备和材料
• 函数发生器
• 示波器
• 电容、电阻、二极管等基础元器件
实验步骤
1. 使用函数发生器产生一个周期为50Hz，幅值为5V的正弦波信号。
2. 使用电容和电阻组成RC电路，将正弦波信号转化为衰减的脉冲信号。
3. 使用二极管和电容组成整流电路，将脉冲信号转化为全波整流的直流信号。
4. 使用电容和电阻组成低通滤波器，消除电路中的高频噪声信号。
5. 使用示波器观察各步骤下的信号波形，并记录实验数据。
实验结果
脉冲产生电路
实验中，使用RC电路将正弦波信号转化为衰减的脉冲信号。随着电容值的增加，脉冲的宽度也随之增加。实验数据如下：
电容（μF） 脉冲宽度（ms）
1 0.2
10 2
100 20 整形电路
实验中，使用二极管和电容组成整流电路，将脉冲信号转化为全波整流的直流信号。使用低通滤波器能够消除高频噪声信号。实验数据如下：
电容（μF） 电阻（Ω） 滤波后幅值（V）
1 1000 2.7
10 1000 4.8
100 1000 4.9
结论
通过本次实验，我们学习了脉冲产生和整形电路的基础原理及应用。合理选取电容和电阻的数值可控制脉冲宽度和整形后的信号幅值。使用低通滤波器能够消除电路中的高频噪声信号，使得信号更加稳定。
实验总结
本次实验通过手动搭建电路，使我们更加深入地理解了脉冲产生和整形电路的原理，并学会了使用基础元器件搭建电路的方法。同时，通过实验数据的记录和分析，我们也探究了不同电容和电阻数值下电路的不同表现，从而灵活运用电路的基础原理进行电路设计。
实验中存在的问题和改进方向
在实验中，我们发现在RC电路和整形电路的搭建中存在一些问题，例如电容和电阻的数值选取不合适会影响电路的工作状态；接线时松散会导致实验数据不准确等。未来可以加强对实验仪器和设备的使用方法培训，同时也可以加强对电路搭建技能的练习，提高实验操作的技能水平。
脉冲信号的产生与整形
1 多谐振荡器
1.1 TTL门多谐振荡器
UO1=0 UO2=1称为第一暂稳态；UO1=1 UO2=0称为第二暂稳态
Ui1↑→UO1↓→Ui2↓→UO2↑→Ui1↑
此时，Uo2经C2、RF1对C2反向充电（C2放电）使Ui1下降。同时经C1、RF2对C1充电使Ui2上升
Ui2↑→UO2↓→Ui1↓→UO1↑→Ui2↑
此时，Uo1经C1、RF2对C1反向充电（C1放电）使Ui2下降。同时经C2、RF1对C2充电使Ui1上升
振荡周期T=1.4RC
这种电路输出信号的幅值稳定性好，但是频率稳定度较差。而采用晶体振荡，电路的频率取决于晶体结构和谐振频率
1.2 石英晶体多谐振荡器
2 单稳态触发器 UO1=1 UO2=0称为稳态；
工作原理：若输入Ui1为低电平时，UO2也是低电平，所以G1输出高电平。当Ui1由低变高时，UO1为负跃变，那么电容是不能跃变的，所以Ui2产生负跃变，就使得UO2产生一个暂时的正跃变反馈到Ui1,使得UO1有一个暂时的低电平输出，同时电源经过R,C对电容充电，称为暂稳态
tW=0.7RC
集成单稳态触发器CT74121
作用：脉冲整形、定时、延时、分频
3 施密特触发器
UO1=0 UO2=1称为第一稳态；UO1=1 UO2=0称为第二稳态
当Ui=0时，VD钳位在0.7V，G2关闭，UO2输出高电平,此时G1输入全为高电平，使用输出为低电平
当Ui上升高于1.4V时，UO2输出低电平
当Ui下降低于0.7V时，UO2由高电平变为低电平
集成施密特触发器CT74132
作用：波形变换和整形，还可以构成多谐振荡器、幅度鉴别
4 555集成定时器
1 GND接地端；2 TR低压触发端；3 OUT输出端；4 RD复位端；5 CO电压控制端；6 TH高压触发端；7
DIS放电端；8 VCC电源端
