液体自动配料系统技术参数

液体自动配料系统技术参数一、引言液体自动配料系统是一种高效、精确、自动化的配料装置，广泛应用于化工、制药、食品等领域。

本文将深入探讨液体自动配料系统的技术参数，包括流量范围、精度、可靠性等方面。

二、流量范围液体自动配料系统的流量范围是指系统能够完成的最小和最大流量。

流量范围的选择需要根据具体应用需求来确定。

通常情况下，液体自动配料系统的流量范围可以从微量级到大流量级。

以下是流量范围的具体要求：1. 最小流量最小流量是指系统能够精确控制的最小流量。

在一些需要精确配料的应用中，最小流量的控制非常重要。

液体自动配料系统的最小流量一般可达到微升级别，通过先进的流量传感器和控制算法实现。

2. 最大流量最大流量是指系统能够处理的最大流量。

在一些大批量生产的场景中，最大流量的要求较高。

液体自动配料系统的最大流量可以达到几千升每小时，通过增大管道直径、使用高压泵等手段来实现。

三、精度液体自动配料系统的精度是指系统在配料过程中能够达到的准确程度。

精度与流量范围密切相关，需要根据具体的配料要求和使用场景来确定，通常以百分比或者千分比来表示。

1. 静态精度静态精度是指系统在稳定工作状态下的配料精度。

通过流量传感器的实时反馈和控制算法的调节，可以实现较高的静态精度。

在一些对精度要求较高的应用中，静态精度可以达到千分之几。

2. 动态精度动态精度是指系统在配料过程中的精确性。

在液体自动配料系统中，流速的变化、压力的波动等因素都会影响配料的精度。

通过合理设计系统结构、增加反馈控制环节等手段，可以提高动态精度。

四、稳定性液体自动配料系统的稳定性是指系统在长时间运行过程中能够保持较高的稳定性。

在实际应用中，稳定性是一个重要的技术参数，直接影响着产品质量和生产效率。

1. 流量稳定性流量稳定性是指系统在不同工况下能够稳定输出设计流量。

在液体自动配料系统中，流量稳定性的要求较高，可以通过采用精密的流量传感器和优化的控制算法来实现。

2. 压力稳定性压力稳定性是指系统在工作过程中能够稳定输出设计压力。

物料输送自动上料及配料系统方案一、项目概述锂电池负极材料生产线的前端DCS自动上料及配料系统。

该系统用于以石油炼解后的附产品石焦油为主要原料，通过物理及化学反应生产人工石墨生产线的自动上料、输送，自动配料，自动投放的系统控制，实现系统在线实时监测，信息、故障提醒、生成生产记录、统计报表等。

为业主提供准确可靠的数据报表、产出量报表等。

历史气候情况：该地区属于中亚温湿气候，年平均气温为17.3°C。

其中，一月份最冷，平均气温4.7C,历史上极端最低气温为零下15.1C,七月份最热，平均气温29C,极端最高温曾在8月初出现达40.4C。

全年平均降雨量为1612毫米，最多年份达2264毫米，最少年份只有1237毫米，降雨量集中在4—6月份，占全年的54%,7—9月雨量减少，不到全年的28%。

年相对湿度平均为79%，无霜期年平均为260天左右，年日照时数达1803小时。

石焦油参数：颗粒度（D50）8~10um，常规散装堆积密度为：0.3~0.45，最低为：0.22，挤压后最大密度为：1.1含水率：小于0.2%，物料安息角：，硬度：1-2.工艺流程要求连贯、可靠、严禁出现跑漏冒等恶性事故的发生，确保系统全年正常生产。

生产线按年度需定期检查，提起排除故障隐患。

1、用户需求分析（1）、产品规模生产要求系统具有更大的产能、更高的稳定性；（2）、降低人工上料劳动强度、改善员工工作环境、提高计量精度；（3）、粉体及液体物料均应自动上料、自动计量；（4）、每次生产的不同配方（原料配比）均可在电脑上进行操作；（5）、生产过程实现自动化控制及远程监控，同时可根据操作级别设置就地操作和急停。

（6）、对储料罐设置上限和下限报警，超限停机。

2、项目设计、制造、安装、检验标准DCS自动上料及配料系统在设计、制造和验收过程中应符合国家相关技术规范和标准，并以最新版为准。

包括但不限于下列标准：GB/T9969—2008工业产品使用说明书总则GB/T14436—1993工业产品保证文件GB/T6587—1986电子测量仪器GB/T7724—2008称重显示控制器技术条件JJG555—1996非自动秤通用检定规程QB1563—2003衡器产品型号编制方法GB/T7551—2008称重传感器GB/T14249.1—93 JJG649-90电子衡器安全要求数字称重显示器GB/T14249.2-93电子衡器通用技术要求GB/T5185-1985气焊、手工电弧焊及气体保护焊，焊缝坡口的基本形式与尺寸GB1184形状和位置公差、未注公差的规定GB1901公差与配合尺寸至500mm孔、轴工差带与配合GB/T1804一般公差线性尺寸的未注公差GB1764漆膜厚度测定法JB/TQ4000.3焊接通用技术条件IEC/GB电动机技术标准GB324-88钢焊缝符号表示法GB8923涂装钢材表面锈蚀等级和除锈等级GB9286色漆和清漆漆膜的划格试验JB8产品标牌JB/ZQ4000.3焊接通用技术要求B/ZQ4286-86包装通用技术条件GB4208外壳防护等级分类TJ231（四）GBJ17-88机械设备安装工程施工及验收规范钢结构设计规范GB191-2000包装储运图示标志GB3797-89电控设备第二部分装有电子器件的电控设备GB4064-83电气设备安全设计导则GB14285-93继电保护和安全自动装置技术规程GB/T1459898-91电气装置安装工程电气设备交接试验标准GB1497-85低压电器基本标准二、本方案自动上料及配料系统组成生产线配料主要完从与混料机下部料仓星型给料机下部开始：通过1号物料输送机f2号物料输送机f1~12号下料器—1〜12计量仓f1~12号仓下料排料阀f1~12号水平输送机f1~12号釜口气动球阀止。

液体搅拌机技术参数液体搅拌机技术参数在工业生产过程中，液体搅拌机被广泛应用于混合、搅拌和均质各类液体材料。

为了确保搅拌机的高效性能和卓越的生产结果，了解和理解液体搅拌机的技术参数至关重要。

本文将深入探讨液体搅拌机的技术参数，包括搅拌速度、功率、搅拌桨形状等方面。

一、搅拌速度搅拌速度是液体搅拌机的一个重要参数，它通常以转速表示。

转速较高可以加快液体的搅拌过程，但过高的转速可能导致不必要的能量浪费和机械负荷增加。

在选择液体搅拌机时，需要根据具体的搅拌任务和物料性质来确定合适的搅拌速度。

二、搅拌功率搅拌功率指的是液体搅拌机为完成搅拌任务所需的能量。

功率的大小与搅拌机的结构、物料的黏度等因素密切相关。

一般来说，高黏度物料需要更大的功率来实现均质搅拌。

在实际应用中，根据具体的物料特性和搅拌需求，选择适当的功率可以提高搅拌的效率和质量。

三、搅拌桨形状搅拌桨的形状对液体搅拌机的搅拌效果和能耗有重要影响。

常见的搅拌桨形状包括锚式搅拌器、桨式搅拌器、涡轮搅拌器等。

不同的搅拌桨形状适用于不同的搅拌任务，如均质搅拌、悬浮搅拌和剪切搅拌等。

正确选择搅拌桨形状可以提高搅拌效率，减少能源消耗。

四、搅拌器尺寸液体搅拌机的尺寸与搅拌任务的规模和物料的体积有关。

选择合适尺寸的搅拌机可以确保搅拌过程中物料的均匀性和质量。

在实际应用中，根据搅拌任务的需求，选择适当尺寸的搅拌机可以有效提高搅拌效率和产品质量。

以上是液体搅拌机的一些关键技术参数。

在实际应用中，除了上述参数外，还需要考虑液体的密度、黏度、喷淋方式等因素。

通过综合考虑和合理配置搅拌机的技术参数，可以提高搅拌的效率、质量和经济性。

通过对液体搅拌机技术参数的深入了解，我们可以更好地理解和应用液体搅拌机。

通过掌握合适的搅拌速度、功率和搅拌桨形状等参数，我们能够实现高效的搅拌过程，提高产品质量和生产效率。

液体搅拌机的技术参数在工业生产中起着重要的作用。

通过对技术参数的综合考虑和调整，我们可以实现更好的搅拌效果和生产结果。

状 态 Ｉ 指 示 的 重 嫩 皮 重 ｌ Ｉ 字 符 ｌ ２ ｌ ｉ ｌ ５ Ｉ ６ １ ７ Ｎ ９ ｉ １ ０ Ｉ ｌ ４ ， ３ １ ４ ， ￣ － Ｉ １ ６ ｌ ｌ ７ Ｉ Ｉ ８
１ ． １ 系 统 构 成
数 捌 Ｓ Ｔ Ｘ Ｓ Ｂ — Ａ ［ Ｓ Ｂ － Ｂ ［ Ｓ Ｂ — ｃ ｓ Ｄ Ｉ 一 …－ ｌ Ｌ Ｓ Ｄ Ｍ Ｓ Ｄ ・ …一 Ｌ Ｓ Ｄ ｌ Ｃ Ｒ Ｉ Ｃ Ｈ Ｋ
Ａｂｓ ｔ ｒ ａｃ ｔ ： Ａｃｃ ｏｒ ｄｉ ｎ ｇ ｔ ｏ ｔ ｈｅ ｒ ｅ ｑｕｉ ｒ ｅ ｍｅ ｎ ｔ ｏ ｆ ｔ ｈ ｅ ａ ｃｃ ｕｒ ａｃ ｙ ａｎ ｄ ｅ ｆｉ ｃｉ ｅｎ ｃｙ ｏ ｆ ｔ ｈ ｅ ｌ ｉ ｑｕｉ ｄ ｍ ａ ｔ ｅｒ ｉ ａ ｌ ｉ ｎ ｇｒ ｅ ｄｉ ｅ ｎ ｔ ｓ ｉ ｎ ｔ ｈ ｅ ｐｒ ｏ ｄｕ ｃ ｔ ｉ ｏｎ
串 口 通 信 参 数 主 要 包 括 端 口号 、 波特率 、 数据 位 、 停 止 位 和
奇偶 校验位 ； 端 口号 设 为 ＣＯＭ１ ， 并 将 ＣＯＭ１设 为 连 续 输 出模

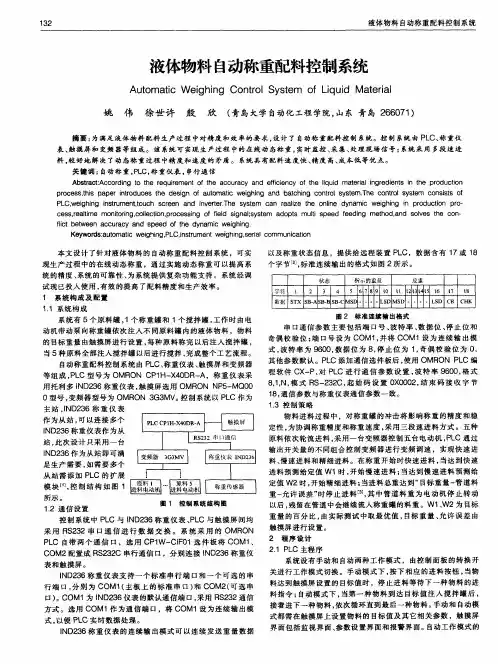

当 ５种 原 料 全 部 注 入 搅 拌 罐 以 后 进 行搅 拌 ， 完成整个工艺流程。 自动 称 重 配 料 控 制 系 统 Ｌ Ｃ 型 号 为 ＯＭＲ ＯＮ ＣＰ １ Ｈ— Ｘ ４ ０ Ｄ Ｒ— Ａ，称 重 仪 表 采 用托利多 Ｉ ＮＤ ２ ３ ６称 重 仪 表 ， 触 摸 屏 选 用 ＯＭＲ ＯＮ Ｎ Ｐ ５ 一 ＭＱ０ ０ Ｏ型 号 ， 变 频器 型 号 为 ＯＭＲ ＯＮ ３ Ｇ ３ ＭＶ 。 控制系统以 Ｐ Ｌ Ｃ 作 为 主站 ， Ｉ ＮＤ ２ ３ ６称 重 仪 表
本 文 设 计 了 针 对 液 体 物 料 的 自动 称 重 配 料 控 制 系 统 ，可 实 现 生 产 过 程 中 的在 线 动 态 称 重 ，通 过 实 施 动 态称 重 可 以 提 高 系 统 的精 度 、 系统 的可 靠 性 、 为 系 统 提 供 复 杂 功 能 支持 。 系 统 经 调
