xx学校xx学年xx学期xx试卷姓名:_____________ 年级:____________ 学号:______________题型选择题填空题简答题xx题xx题xx题总分得分一、xx题（每空xx 分，共xx分）试题1:在国际单位制中，功率的单位是A．瓦特 B．牛顿 C．焦耳 D．帕斯卡试题2:图1所示的四种现象中，属于光的反射现象的是A “小孔成像”B放大镜把图案放大C桥在水中形成“倒影”D苹果在桌面上形成影子试题3:下列餐具中，通常情况下属于导体的是A．玻璃杯 B．竹筷 C．瓷碗 D．不锈钢汤匙试题4:评卷人得分下列实例中，目的是为了减小摩擦的是A．防滑手套的内侧布满乳胶凸点 B．鞋底和轮胎上刻有凹凸的花纹C．给自行车车轮的轴加润滑油D．骑自行车的人刹车时用力捏闸试题5:下列家用电器中，利用电流热效应工作的是A．电视机 B．电热水器 C．抽油烟机 D．电冰箱试题6:图2所示的四个实例中，为了减小压强的是A.缝针时手指上戴有顶针B.压路机的碾子很重C.安全锤的锤头很尖D.盲道上凸起的圆点试题7:下列物态变化中，属于升华的是A．早春，冰雪消融 B．盛夏，从冰箱中取出的饮料瓶外壁“出汗”C．初秋，田野花草挂上露珠 D．寒冬，堆起的雪人没有熔化却变小了试题8:图3所示的用具中，属于费力杠杆的是A托盘天平 B 筷子C核桃钳 D羊角锤试题9:下列估测值中，最接近实际的是A．体育课中常用的实心球质量为50g B．乒乓球的直径约为10cmC．一块橡皮的质量约为500g D．普通课桌的高度约为0.8m试题10:下列关于声现象的说法中正确的是A．物体发声时不一定在振动B．“震耳欲聋”说明声音的音调高C．课堂上能听到老师的讲课声，说明空气能够传声D．市区内某些路段“禁鸣喇叭”，是在声音传播的过程中减弱噪声试题11:关于运动和静止，下列说法中正确的是A．加油机在空中给受油机加油时，它们是相对运动的B．“神舟九号”与“天宫一号”对接成功后，它们是相对静止的C．小明坐在行驶的汽车内，看到路旁的树向后退，是以路旁的楼房为参照物D．站在上升的观光电梯里的乘客认为电梯是静止的，是以地面为参照物试题12:图4甲所示为一台电压力锅，它结合了高压锅和电饭锅的优点，省时省电、安全性高。

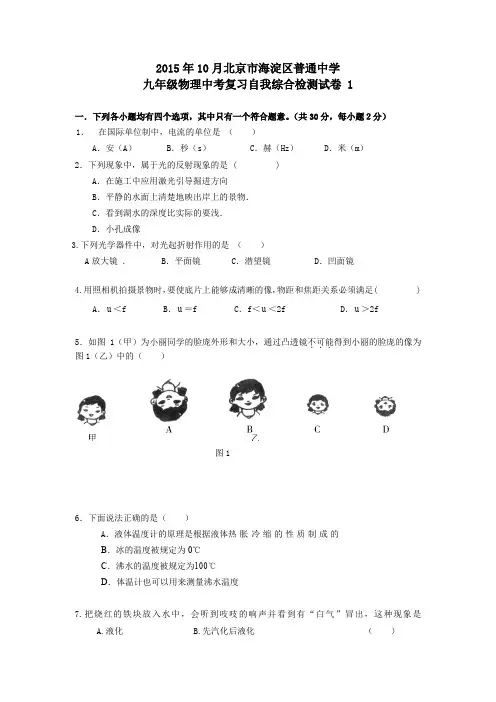

2015年10月北京市海淀区普通中学九年级物理中考复习自我综合检测试卷 1一．下列各小题均有四个选项，其中只有一个符合题意。
（共30分，每小题２分）1．在国际单位制中，电流的单位是（）A．安（A） B．秒（s） C．赫（Hz） D．米（m）2．下列现象中，属于光的反射现象的是 ( )A．在施工中应用激光引导掘进方向B．平静的水面上清楚地映出岸上的景物．C．看到湖水的深度比实际的要浅．D．小孔成像3.下列光学器件中，对光起折射作用的是（）A放大镜． B．平面镜 C．潜望镜 D．凹面镜4.用照相机拍摄景物时，要使底片上能够成清晰的像，物距和焦距关系必须满足( )A．u＜f B．u＝f C．f＜u＜2f D．u＞2f5．如图1（甲）为小丽同学的脸庞外形和大小，通过凸透镜不可能．．．得到小丽的脸庞的像为图1（乙）中的（）图16．下面说法正确的是（）A．液体温度计的原理是根据液体热胀冷缩的性质制成的B．冰的温度被规定为0℃C．沸水的温度被规定为100℃D．体温计也可以用来测量沸水温度7.把烧红的铁块放入水中，会听到吱吱的响声并看到有“白气”冒出，这种现象是A.液化B.先汽化后液化（）C.汽化D.先液化后汽化8．下列哪种现象是凝固现象（）A．水蒸气凝结成冰B．樟脑球日久变小C．寒冷的冬夜里，玻璃窗上结冰花D．水结成冰9．下列自然现象中，要吸收热量的是（）A. 早春河面上冰的消融B. 初夏广场上雾的形成C. 深秋草木上露的出现D. 寒冬地面上霜的形成10．如图2所示，表示晶体物质凝固过程的图象是（）图211．两个小球靠近时相互排斥，则这两个小球（）A．一定带异种电荷B．一定带同种电荷C．一定是其中一个小球带电，另一个不带电D．可能带同种电荷,也能一个带电,另一个不带电12．使用电池的时候，不允许用导线把电池两极连接起来，是因为（）A．这样连接电路不通B．这样连接有触电危险C．这样连接电路中电流太小，用电器无法工作D．这样连接会在导线中产生很大的电流，电池被损坏13．．如图3所示的电路中，两个灯泡连接在电路中，开关闭合后两灯都发光，电流表A1和电流表A2的读数I1、I2的关系是（）A.I1=I2B.I1>I2C.I1<I2D.不能确定14．如图4是小文设计的电路图，按电路图正确连接电路后闭合开关，能使所连接的灯泡都发光的电路图是( )15.在夜晚天黑时,用力拍掌住宅楼的楼道灯就亮了；而白天怎样用力拍掌，灯都不能发光。
2015年海淀区初三物理一模试卷分析一、总体分析：难度：2015年海淀物理一模难度适中，简单题、中档题和难题分配合理，对于单选压轴和填空压轴，没有像西城一模那么容易就搞定；题量：题量增大，考查的知识点也更加细致，对考生基础知识的准确性要求较高，考生普遍感觉时间比较紧；题型：本次考试采用2015年中考考纲要求的最新题型，单选15道，每题2分;多选4道，每题2分；填空10道，每题1分；实验13道，共36分，科技阅读2道，每题4分；计算大题2道，每题4分；考纲变化：考纲新增加的知识得以体现，例如“原子的组成”、“根据生活经验估测时间”、“生活常见的温度”等；试卷内容及分数分布：试卷题型及分数分布：二、分题型简要分析：单选：单选中1 -13题为基础题，比较常规，考查考生的基础知识，且没有陷阱，考生认真作答，基本上可以得全分。
14题是“动态电路问题”的改编，只需找好前后两种状，再观察是变大还是变小即可。
15题是“浮力、压强压轴题“，考生要清楚”液体对容器底部增加的压力是浮力，容器对桌面增加的压力是重力“，再做受力分析即可。
多选：多选题在分值上有所调整，由原来的每题2分变为每题3分，但考查内容上变化不大，依然是对物理原理、基本概念和现象的考查。
16题考查了“光和能源“，所涉及的选项都是这两部分最核心的知识，难度不大，也不易选错。
17题考查电磁。
18题和第19题都考查了“力和运动”。
在易错题的考查上，本套卷比西城一模多选题要轻松很多。
填空题：在分值上也有所调整，由原来的每题2分变为每题1分，但题量由原来的6道变为10道。
分值降低了，但耗时更多了。
20-28题为简单题，考查考生基础知识，基本上看完题就能出答案。
而28题为电学计算题，考查考生对图像的处理能力。
29题为力学综合题，并且结合着“浮力压强和液面变化”。
和西城区卷对比，28题和29题没那么容易，在考场解出来一般需要10-15分钟，但一共就2分，如果没有十足把握，建议放在最后来做，所以调整合理的做题顺序、分配好时间很重要。
2014-2015年北京市海淀区初三年级物理期末试卷一、单项选择题（下列各小题具有四个选项，其中只有一个选项符合题意。
共28分，每小题2分）1、在国际单位制中，电功率的单位是A.安培（A）B. 伏特（V）C.瓦特（W）D.焦耳（J）2、下列物品中，正常情况下，属于导体的是A. 钢直尺B.橡皮C.塑料尺D.干燥的小木棍3.下列家用电器中，利用电流热效应工作的是A. 电风扇B.笔记本电脑C.电冰箱D.电水壶4.下列做法中符合安全用电原则的是A.使用绝缘皮破损的导线B.更换灯泡要先切断电源C.用湿手拔电源插头D.用湿布擦正在工作的灯具5.图1所示的四个实验中，说明发电机工作原理的实验是6.在图2所示的家庭电路中，插座、螺口灯泡（及其开关）的连线正确的是7.在温度一定时，比较两根镍铬合金导线电阻的大小则A. 短导线比长导线的电阻小B.横截面积大的导线电阻大C.长度相等时，细导线的电阻小D.横截面积相等时，长导线的电阻大8.下列说法中正确的是A. 用电器两端电压越大，通过用电器的电流做功就越快B.电功率是表示电流做功快慢的物理量C. 用电器的电功率越大，做功就越多D.用电器的额定功率越大，消耗的电能就越多9.图3所示电路中，电源两端电压保持不变，闭合开关S，电流表，电压表具有示数；现同时闭合S、，下列说法中正确的是A. 电压表的示数变大B.电流表的示数不变C.电路的总电阻变大D.电路的总功率变大10.图4所示的四个电路中，两端的电压U相同且保持不变，一直电阻和的阻值大小关系为＜。
在这四个电路中，消耗总功率最小的是11.小明按照图5所示的电路图连接电路，闭合开关S 侯，发现两只灯泡都不亮，且电流表、电压表的示数均为零。
若电路中只有一处故障，则这个故障可能是A. 灯泡短路B. 灯泡断路C. 灯泡断路D. 灯泡短路12.在图6所示电路中，定值电阻=10Ω，滑动变阻器R 的最大阻值为50Ω，电源两端的电压恒为6V 闭合开关S ，滑动变阻器的划片P 从a 端移到b 端的过程中，通过定值电阻的电流变化范围是 A. 0~0.72A B.0.1A~0.6A C.0.1A~0.5A D.0.5A~0.6A13.把一直灯泡接到某电压不变的电源两端，灯泡的功率为100W 。

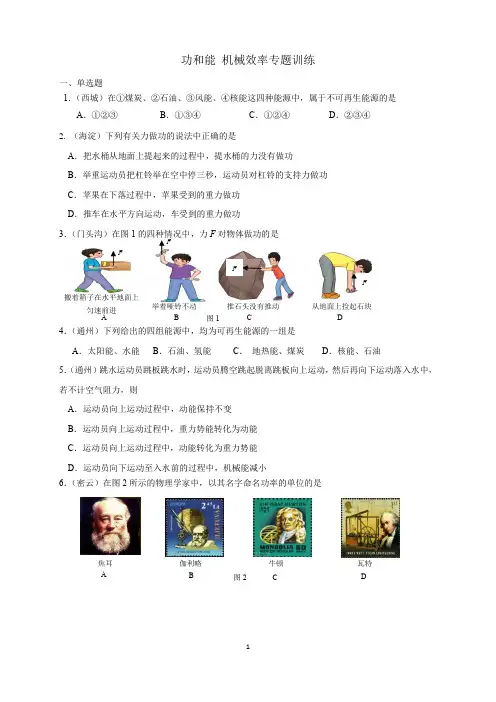

ABCD图2牛顿 瓦特 焦耳 伽利略推石头没有推动举着哑铃不动 搬着箱子在水平地面上匀速前进从地面上捡起石块AB C D图1FFFF功和能机械效率专题训练一、单选题1．（西城）在①煤炭、②石油、③风能、④核能这四种能源中，属于不可再生能源的是 A ．①②③B ．①③④C ．①②④D ．②③④2.（海淀）下列有关力做功的说法中正确的是A ．把水桶从地面上提起来的过程中，提水桶的力没有做功B ．举重运动员把杠铃举在空中停三秒，运动员对杠铃的支持力做功C ．苹果在下落过程中，苹果受到的重力做功D ．推车在水平方向运动，车受到的重力做功3．（门头沟）在图1的四种情况中，力F 对物体做功的是4．（通州）下列给出的四组能源中，均为可再生能源的一组是A ．太阳能、水能B ．石油、氢能C ．地热能、煤炭D ．核能、石油5．（通州）跳水运动员跳板跳水时，运动员腾空跳起脱离跳板向上运动，然后再向下运动落入水中，若不计空气阻力，则A ．运动员向上运动过程中，动能保持不变B ．运动员向上运动过程中，重力势能转化为动能C ．运动员向上运动过程中，动能转化为重力势能D ．运动员向下运动至入水前的过程中，机械能减小6．（密云）在图2所示的物理学家中，以其名字命名功率的单位的是图37．（密云）在2011年12月27日，我国第十颗北斗导航卫星发射成功,标志着我国自主卫星导航系统建设进入新的发展时期。
图3是导航卫星的轨道示意图，已知该卫星沿椭圆轨道绕地球运行，该卫星从远地点向近地点运行过程中速度逐渐变大，从近地点向远地点运行过程中，速度逐渐变小。
关于卫星的动能与势能的变化，下列说法正确的是 A ．从远地点向近地点运行过程中，势能变大，动能变小 B ．从远地点向近地点运行过程中，势能变大，动能不变 C ．从近地点向远地点运行过程中，势能变大，动能变小 D ．从近地点向远地点运行过程中，势能变小，动能变大 8．（房山）下列能源中，属于可再生能源的是 A ．太阳能 B ．石油 C ．天然气 D ．煤9．（房山）图4所示装置叫作滚摆。

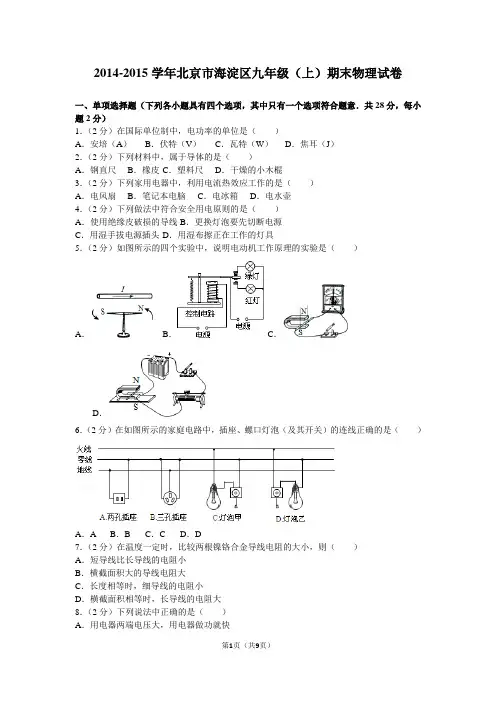

2014-2015学年北京市海淀区九年级（上）期末物理试卷一、单项选择题（下列各小题具有四个选项，其中只有一个选项符合题意．共28分，每小题2分）1．（2分）在国际单位制中，电功率的单位是（）A．安培（A）B．伏特（V）C．瓦特（W）D．焦耳（J）2．（2分）下列材料中，属于导体的是（）A．钢直尺B．橡皮 C．塑料尺D．干燥的小木棍3．（2分）下列家用电器中，利用电流热效应工作的是（）A．电风扇B．笔记本电脑C．电冰箱D．电水壶4．（2分）下列做法中符合安全用电原则的是（）A．使用绝缘皮破损的导线 B．更换灯泡要先切断电源C．用湿手拔电源插头 D．用湿布擦正在工作的灯具5．（2分）如图所示的四个实验中，说明电动机工作原理的实验是（）A．B．C．D．6．（2分）在如图所示的家庭电路中，插座、螺口灯泡（及其开关）的连线正确的是（）A．A B．B C．C D．D7．（2分）在温度一定时，比较两根镍铬合金导线电阻的大小，则（）A．短导线比长导线的电阻小B．横截面积大的导线电阻大C．长度相等时，细导线的电阻小D．横截面积相等时，长导线的电阻大8．（2分）下列说法中正确的是（）A．用电器两端电压大，用电器做功就快B．电功率是表示电流做功快慢的物理量C．用电器的电功率越大，做功就越多D．用电器的额定功率越大，消耗的电能就越多9．（2分）如图所示电路中，电源两端电压保持不变，闭合开关S，电流表、电压表分别有示数；再同时闭合开关S、S1，下列说法中正确的是（）A．电压表的示数变大 B．电流表的示数不变C．电路的总电阻变大 D．电路的总功率变大10．（2分）如图所示的四个电路中，电源两端的电压相同且保持不变，已知电阻R1和R2的阻值大小关系为R1＜R2．在这四个电路中，电流最小的是（）A． B． C．D．11．（2分）小刚按照如图所示的电路图连接电路，闭合开关后，发现两只灯泡都不亮，且电流表示数为零，电压表示数接近电源电压．若电路中只有一处故障，则可能是（）A．灯泡L1短路B．灯泡L1断路C．灯泡L2断路D．灯泡L2短路12．（2分）在图所示电路中，定值电阻R0=10Ω，滑动变阻器R的最大阻值为50Ω，电源两端的电压恒为6V．闭合开关S，滑动变阻器的滑片P从a端移到b端的过程中，通过定值电阻的电流变化范围是（）A．0～0.72A B．0.1A～0.6A C．0.72A～0.5A D．0.5A～0.6A13．（2分）把一只灯泡接到某电压不变的电源两端，灯泡的功率为100W．将一个电阻R 与这只灯泡串联后接到同一电源两端，灯泡的功率为81W，设灯丝电阻不变．则电阻R消耗的功率是（）A．9W B．19W C．27W D．50W14．（2分）如图所示电路中，电源两端电压与灯丝电阻保持不变，灯泡L1、L2的规格分别是“6V 3W”和“4V 4W”．只闭合开关S1，将滑动变阻器的滑片滑至中点时，电压表的示数为U1，L1消耗的电功率为P1；只闭合开关S1，将滑动变阻器的滑片滑至B端时，电压表的示数为U2，U1：U2=2：3．下列说法中正确的是（）A．开关都闭合，将滑动变阻器的滑片滑至B端时，电路消耗的总功率为19P1B．开关都闭合，将滑动变阻器的滑片滑至B端时，L1与L2消耗的电功率之比为3：1 C．只闭合开关S1，将滑动变阻器的滑片滑至B端时，电路消耗的总功率为3P1D．只闭合开关S1，将滑动变阻器的滑片滑至B端时，L2消耗的电功率为0.5P1二．多项选择题（下列各小题均有四个选项，其中符合题意的选项均多于一个，共12分，每小题3分，全选对的得3分，选对但不全的得2分，有错选的不得分）15．（3分）下列以消耗可再生能源来获取电能的是（）A．煤炭发电 B．太阳能发电C．核能发电 D．水力发电16．（3分）下列关于磁场和磁感线的说法正确的是（）A．磁场是客观存在的，它是由真实磁感线组成的B．磁体外部的磁感线是从磁体的N极出发，回到磁体的S极C．中国古代四大发明之一的指南针在地磁场中一定会受到力的作用D．磁场中某点的磁场方向是由放在该点的小磁针决定的17．（3分）关于电磁现象，下列说法中正确的是（）A．交流发电机工作过程是将机械能转化为电能B．金属导体中的自由电子在做定向移动时，周围一定会产生磁场C．电动机工作时，将电能主要转化为机械能D．导体在磁场中做切割磁感线运动时，导体中一定产生感应电流18．（3分）关于家庭电路，下列说法中正确的是（）A．家庭电路中用电器都是串联的B．家庭电路保险丝熔断一定是由于电路短路C．有金属外壳的家用电器接地线是为了保证使用安全D．家庭电路中一定要安装保险丝（或其他保护设备）三．填空题（共12分，每小题2分）19．（2分）家庭电路中，火线和零线之间的电压为V．20．（2分）电磁波在真空中的传播速度是m/s．21．（2分）电阻为50Ω的电阻中通有1A的电流，在10s的时间内消耗的电能为J．22．（2分）用条形磁体的一端吸引大头针的根部，待平衡后观察到两大头针针尖端如图所示，分析出现这种现象的原因，是大头针被磁化后，同名磁极互相．（选填“吸引”或“排斥”）23．（2分）很多家用电器都有待机功能，比如，电视机可以用遥控器关机而不必断开电源．这一功能虽然给人们带来了方便，但电器在待机状态下仍然或消耗电能．小明家电视机在待机状态下的功率为0.002KW，每天平均待机时间为20h，那么这台电视机每天待机共消耗度．24．（2分）如图甲，滑动变阻器滑片P从A端滑到B端的过程中，电路中部分物理量的变化规律分别如图乙丙所示关系图线，图乙为变阻器R2电功率与电压表示数的关系图线，图丙为变阻器R2的电功率与电路的总功率之比η随变阻器R2接入电路电阻的关系图线．已知R1的阻值小于变阻器R2的最大阻值，当变阻器R2的阻值等于R1时，变阻器R2的功率最大，则滑动变阻器滑片移动到B端时，滑动变阻器的电功率是W．（电源两端电压不变）四、实验与探究（共35分，25-34题，各2分，35题3分，36、37题，各6分）25．（2分）如图所示，根据图中电流方向，判断通电螺线管的左端是极．（选填“N”或“S”）26．（2分）如图所示，将导线AB水平架设在小磁针的上面，然后让导线中通过电流，观察到小磁针的指向发生了偏转．此现象说明通电导线周围存在着．27．（2分）如图所示是家庭电路进行户线、电能表和空气开关（保险装置）示意图，由图可知，电能表的示数为kW•h．28．（2分）如图所示，使用试电笔的正确方法是图．（选填“甲”或“乙”）29．（2分）如图所示的实验中，闭合开关后，水平支架上原先静止的轻质铝管会朝向某个方向滚动，这表明磁场对通电导体有的作用．30．（2分）如图所示，闭合开关后，发现原来静止的铝管向右运动，若改变磁场方向，电流的方向不变，将会看到铝管向运动．31．（2分）如图是通过电阻R的电流I随电阻两端电压U的变化图线，请根据图线计算，当定值电阻两端电压为4V时，其电功率P为W．32．（2分）图甲是小强同学做“测量小灯泡发光的电阻”的实验电路图，已知小灯泡的额定电压为2.5V．（1）要求滑动变阻器向右滑动，小灯泡变亮，请你用笔代替导线，帮他在图甲中完成实验电路图的连接．（2）小强调节滑动变阻器，使电压表的示数为2.5V，电流表的示数如图乙所示，则小灯泡正常发光的阻值为．33．（2分）实验小组的同学为了探究影响电流通过导体产热因素，提出一下猜想：电流通过导体导体产热可能与电流大小有关，备有两个相同的烧瓶，瓶中装有质量相等的煤油，两个带有橡皮胶塞的规格相同的温度计，三个规格相同的滑动变阻器，四根电阻丝，（R1＞R2 R3=R4），以及电源、开关、导线等．实验小组的同学根据现有的实验器材，分别涉及了如图甲乙的两个实验方案：（1）甲方案中，闭合开关，通电一段时间后，温度升高较多的是温度计．（2）乙方案要探究的是电流通过导体产热的多少跟的关系．34．（2分）一个实验小组在研究定值电阻R的电功率与通过它的电流的关系时，记录的实验数据如下表所示．表中I为通过电阻R的电流，请根据表中数据归纳电功率P与电流I 的关系：在的条件下，P=．I/A 0.2 0.3 0.4 0.5 0.6 0.7 P/W 0.4 0.9 1.6 2.5 3.6 4.9 35．（3分）阅读下面短文：新华社斯德哥尔摩2014年10月7日电，瑞典皇家科学院宣布，将2014年诺贝尔物理学奖授予日本科学家赤崎勇、天野浩和美籍日裔科学家中村修二，以表彰他们发明蓝色发光二极管（LED），并因此带来新型的节能光源．发光二极管（LED）是一种应用非常广泛的电子元件，可以用作电路畅通的指示灯、比如电视机或者一些充电器的电源灯；激光笔里关键的部件就是一个LED激光器；也可以用作装饰灯或者是照明用的各种光源，LED节能是用高亮度发光二极管作光源、LED作为一种新型的节能、环保的绿色光源产品，具有很多诱人的特性．例如：①高效节能：一只LED节能灯1000小时仅耗几度电（普通60W白炽灯17小时约耗1度电、普通10W节能灯100小时耗1度电）；②超长寿命：半导体二极管发光，无灯丝，无玻璃泡，不怕振动，不易破碎、使用寿命可达五万小时（普通白炽灯使用寿命仅有一千小时，普通节能灯使用寿命也只有八千小时）；③健康：光线健康．光线中不含紫外线和红外线（普通灯光中含有紫外线和红外线）；保护视力：直流驱动，无频闪（普通灯都是交流驱动，就必然产生频闪）；④绿色环保：不含汞和氙等有害元素，利于回收，而且不会产生电磁干扰（普通灯管中含有汞和铅等元素，节能灯中的电子镇流器会产生电磁干扰）；⑤光效率高：发热少，90%的电能转化为可见光（普通白炽灯80%的电能转化为内能，仅有20%电能转化为光能）．LED节能灯必将会得到推广，在节能减排的浪潮中大放光彩．根据以上提供的材料，回答下列问题：（1）LED节能灯工作时主要把能转化为光能．（2）功率相等的LED灯和白炽灯，在相等的时间内，电能转化为内能较多的是灯．（3）LED节能灯发出“健康光线”的原因是．36．（6分）小林利用电压表和阻值为R0的定值电阻，测量额定电压为2.5V的小灯泡L正常发光时的电功率．他选择了满足实验要求的实验器材，并连接了部分实验电路，如图所示．（1）请你添加一根导线补全电路；（2）将以下实验步骤补充完整：①断开S、S1、S2，按图连接好电路后，将滑动变阻器的滑片P放在最端（选填“左”或“右”）．②闭合开关断开开关，调节滑动变阻器的滑片P使电压表的示数U1=V，将其记录在表格中，断开开关；③保持滑动变阻器滑片位置不变，闭合开关断开开关，将此时电压表的示数U2记录在表格中；（3）根据所测数据和已知量，写出计算小灯泡额定功率的表达式：P=．37．（6分）实验桌上有如下实验器材：一个满足实验要求的电源（两端电压值符合实验要求且保持不变）、阻值已知的定值电阻一个，电阻箱（电路图符号）一个，滑动变阻器一个，已调零的电流表一块、电压表两块，开关一个，导线若干．请选用上述实验器材，设计一个实验证明“在R1与R2串联的电路中，如果R1的电阻值和通过它的电流保持不变，则电阻R1与R2消耗的总功率P与电阻R2消耗的功率P2的关系为P=P2+b（b为一个不变量）”．请画出实验电路图；写出实验步骤；画出实验数据记录表．五、计算题（共2小题）38．（6分）如图所示电源两端电压U=6V保持保持不变．闭合开关S，电流表示数为0.3A．已知电阻R2的阻值为10Ω．求：（1）电阻R1的阻值；（2）电阻R2在10s内消耗的电能；（3）电路消耗电能的总功率．39．（7分）如图是家庭装修用的加热与搅拌一体化搅拌器的简易工作原理电路图．工作时，先在室温下把某种液体放入容器中，只闭合温控开关S1，电热丝R1对液体加热，R1=22Ω．当液体达到既定温度时，温控开关S1断开，温控开关S2接通，电动机与保温电热丝R2同时正常工作，加入固体粉末，对容器中的液体搅拌并保持温度液体不变．为保持容器内液体的温度不变，电流通过R2向液体释放热量，已知电动机铭牌上标有“220V 5A”字样，S1断开，S2闭合时搅拌器总功率1200W．忽略温度对电阻的影响．求：（1）只闭合温控开关S1时，电路正常工作5分钟，电热丝R1产生的热量；（2）保温电热丝R2的阻值．2014-2015学年北京市海淀区九年级（上）期末物理试卷参考答案一、单项选择题（下列各小题具有四个选项，其中只有一个选项符合题意．共28分，每小题2分）1．C；2．A；3．D；4．B；5．D；6．D；7．D；8．B；9．D；10．C；11．B；12．B；13．A；14．A；二．多项选择题（下列各小题均有四个选项，其中符合题意的选项均多于一个，共12分，每小题3分，全选对的得3分，选对但不全的得2分，有错选的不得分）15．BD；16．BC；17．ABC；18．CD；三．填空题（共12分，每小题2分）19．220；20．3×108；21．500；22．排斥；23．0.04；24．3.456；四、实验与探究（共35分，25-34题，各2分，35题3分，36、37题，各6分）25．N；26．磁场；27．123.4；28．甲；29．力；30．左；31．6.4；32．6.25Ω；33．A；电流大小；34．保持电阻R不变；I2•10Ω；35．电；白炽；光线中不含紫外线和红外线，直流驱动，无频闪；36．右；S、S1；S2；2.5；S、S2；S1；U1或2.5V；37．；五、计算题（共2小题）38．；39．；。
海淀区九年级第二学期期中练习物 理 2015.5题2分）1．如图1所示四位物理学家中，以其名字命名电阻单位的是2．如图2所示的现象中，属于光的反射现象的是A.日食的形成 B.人观看镜子里的像C.放大镜把图案放大D.雨后空中出现彩虹3．下列文具中，通常情况下属于绝缘体的是A ．铅笔芯B ．金属小刀C ．橡皮D ．不锈钢直尺 4．如图3所示是自行车零部件的照片，这些零部件中主要为了减小摩擦的是5．图4所示家用电器中，利用电流热效应工作的是图2 图1 C ．瓦特 D ．焦耳 B ．欧姆 A ．安培 图3A. 车轮处装有滚珠轴承B. 轮胎上印有 花纹C. 刹车皮采用 橡胶材料D. 脚蹬表面凸凹不平 图4A.抽油烟机B. 电热水壶C. 电视机D. 电风扇6. 人们的生活离不开工具，如图5所示的工具在正常使用的过程中，属于费力杠杆的是A.羊角锤B. 面包夹C. 核桃夹D. 瓶起子7 . 关于物态变化，下列现象属于熔化的是A ．初冬的早晨霜打枝头B ．夏天从冰柜取出的冷饮冒“白气”C ．秋天草叶上结有小露珠D ．春天冰雪消融 8．下列数据最接近实际的是A ．你所在考场的温度约50℃B ．你考试所用答题卡的宽度约3mC ．你正常呼吸一次所用时间约1minD ．你答题用的2B 铅笔的质量约为8g 9．图6所示的四个实例中，为了减小压强的是10. 下列有关力做功的说法中正确的是A ．把水桶从地面上提起来的过程中，提水桶的力没有做功B ．举重运动员把杠铃举在空中停三秒，运动员对杠铃的支持力做功C ．苹果在下落过程中，苹果受到的重力做功D ．推车在水平方向运动，车受到的重力做功11．图7所示的四个电路中，开关S 闭合后，两个灯泡属于串联的是12. 图8所示的事例中，通过热传递的方式改变物体内能的是13．关于安全用电，下列说法正确的是图5 A ．锯木头锯条发热D ．铁丝来回弯折温度升高B ．划火柴点火C ．烧水时水温升高 图8 CD 雪地车轮较宽的履带A B盲道上凸起的圆点 剪刀刃做得很锋利 安全锤的锤头很尖 图6 图7C AD BA. 家庭电路中只有发生短路，才会使电路中电流过大B. 只要不接触高压电线路或设备就不会发生触电事故C. 有金属外壳的家用电器要接地线，是为了保证使用安全D. 使用试电笔时，为避免触电，不能用手接触到试电笔上任何金属体 14．图9所示电路中，电源两端电压保持不变。
2015年北京市海淀区初三物理 第一次模拟试题参考答案一 单项选择题（下列各小题均有四个选项，其中只有一个选项符合题意．共30分，每小题2分）二 多项选择题（下列各小题均有四个选项，其中符合题意的选项均多于一个．共8分，每小题2分．每小题选项全选对的得2分，选对但不全的得1分，有错选的不得分）三 填空题（共10分，每小题1分） 20 排斥21 电子（或核外电子） 22 凹 23 做功 24 漫反射 25 引力 26 7310 27 200 28 1.6 29 0.9四 实验与探究题（共36分．30至35题、40、41题，每题2分；36至39题、42题，每题4分） 30 解 2.3． 31 解 2015． 32． 解 右33 解 OA ． 34 解 37． 35解 （1）电动机．（2）水平． 36解 非晶体；48；固液共存，始终吸热． 37解 左；16.8；20；30.8410⨯． 38解 （1）见图． ………………………………1分（2）A ． （3）0.5． （4）1.25． 39解 （1）10．（2）实． （3）幻灯机． （4）大于． 40解 （3）将石块侵没在烧杯内的水中，且不接触烧杯．（4）121G F F F ρ--水．41解 431.41010NPap Pa F =⨯-（或4321.41010/m p Pa F =⨯-）． 42解 （1）当E 、F 板在同一平面时，反射光照OB 不再F 板上的原因是步骤1中没有将EF板以ON 为轴垂直立在平面镜上． ………………………………1分 （2）实验步骤①将平面镜平放在水平桌面上，EF 板以ON 为轴垂直立在平面镜上．②将F 板与E 板需安装到同一平面，调整激光笔的位置，让入射光线AO 以入射角i 入射，测出反射角r 的大小，并将入射角i 和反射角r 的大小记录在实验数据记录表格中．………………………………1分③仿照步骤②，改变5次入射光线AO 的入射角i 和大小，分别测出相应的反射角r 的大小，并将入射角i 和反射角r 的大小记录在实验数据记录表格中．………………………………1分实验数据记录表格：1分五 科普阅读题（共8分，每题4分） 43解 （1）密度极小；（2）太阳；（3）9600；（4）增加． 44解 （1）增大；（2）7710⨯；（3）声纳系统（或声、水声）；（4）9.3六 计算题（共8分，每题4分） 45解 （1）设提起质量1m 的建筑材料时卷扬机对绳的拉力为1F ，根据动滑轮受力关系可得112F m g G =+动()()11/2900N 100N /2F m g G =+=+动500N =． ………………………………2分（2）设质量为12m m 、的建筑材料上升高度都为h ，则()11190%m ghm g G hη==+，215%95%ηη=+=，()222m ghm g G hη=+，21900N m g =．（2）设提起质量2m 的建筑材料时卷扬机对绳的拉力为2F ，根据动滑轮受力关系可得()()22/21900N 100N /21000N F m g G =+=+=动．根据P Fv =有1112P F v =，2222P F v =， 12/2/3P P =，12/4/3v v =． ………………………………2分46解 （1）由图像可知，恒温箱内部的温度为20℃时，225k ΩR =，设此时电流为I ，根据欧姆定律和串联电路电压关系有12U IR IR =+，4331212V410A 5102510U I R R -===⨯+⨯Ω+⨯Ω．1分 （2）12V U =，2112V 2V 10V U U U =-=-=，111222U IR R U IR R ==，221110V 5k Ω25k Ω2VU R R U =⋅=⨯=． 由图像可知，20t =℃．13V U '=时，2112V 3V 9V U U U ''=-=-=，111222U I R R U I R R ''==''''，22119V5k Ω15k Ω3V U R R U ''=⋅=⨯='．由图像可知，35t =℃．该恒温箱内的温度保持在20℃～35℃．2分（3）若升高恒温箱内的最高温度，在鉴别器功能和热敏电阻不变的条件下，可以减小定值电阻1R 的阻值． 具体说明如下：由图32丙可知，当温度为45℃时，热敏电阻值为10k Ω，3V AB U =，加热开关断开，通过热敏电阻的电流为()12V 3V /10k ΩI =-，此时1R 的阻值为13V10k Ω 3.3k Ω9VAB U R I ==⨯=．即恒温箱内温度从20℃升为45℃时，1R 从5k Ω降为3.3k Ω．1分说明：答出减小定值电阻1R 的阻值，并有分析说明才给这1分．。

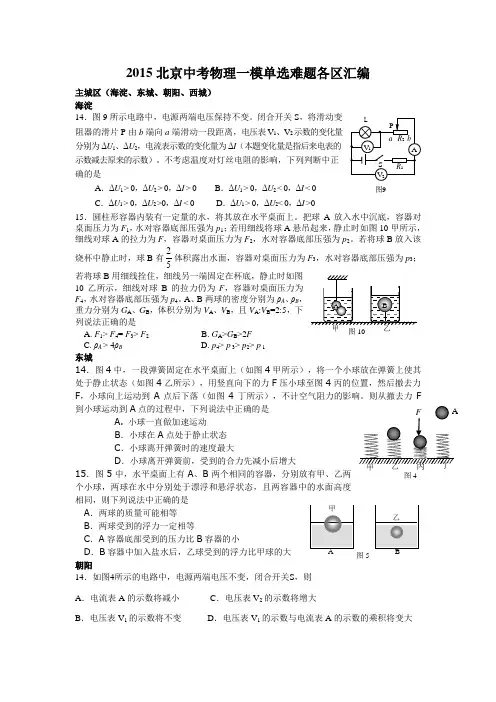

2015北京中考物理一模单选难题各区汇编主城区（海淀、东城、朝阳、西城） 海淀14．图9所示电路中，电源两端电压保持不变。
闭合开关S ，将滑动变 阻器的滑片P 由b 端向a 端滑动一段距离，电压表V 1、V 2示数的变化量 分别为ΔU 1、ΔU 2，电流表示数的变化量为ΔI （本题变化量是指后来电表的 示数减去原来的示数）。
不考虑温度对灯丝电阻的影响，下列判断中正 确的是A ．ΔU 1 > 0，ΔU 2 > 0，ΔI > 0B ．ΔU 1 > 0，ΔU 2 < 0，ΔI < 0C ．ΔU 1 > 0，ΔU 2 >0，ΔI < 0D ．ΔU 1 > 0，ΔU 2< 0，ΔI >015．圆柱形容器内装有一定量的水，将其放在水平桌面上。
把球A 放入水中沉底，容器对桌面压力为F 1，水对容器底部压强为p 1；若用细线将球A 悬吊起来，静止时如图10甲所示，细线对球A 的拉力为F ，容器对桌面压力为F 2，水对容器底部压强为p 2。
若将球B 放入该烧杯中静止时，球B 有52体积露出水面，容器对桌面压力为F 3，水对容器底部压强为p 3；若将球B 用细线拴住，细线另一端固定在杯底，静止时如图10乙所示，细线对球B 的拉力仍为F ，容器对桌面压力为F 4，水对容器底部压强为p 4。
A 、B 两球的密度分别为ρA 、ρB ，重力分别为G A 、G B ，体积分别为V A 、V B ，且V A :V B =2:5，下列说法正确的是A. F 1> F 4= F 3> F 2B. G A >G B >2FC. ρA > 4ρBD. p 4> p 3> p 2> p 1 东城14．图4中，一段弹簧固定在水平桌面上（如图4甲所示），将一个小球放在弹簧上使其处于静止状态（如图4乙所示），用竖直向下的力F 压小球至图4丙的位置，然后撤去力F ，小球向上运动到A 点后下落（如图4丁所示），不计空气阻力的影响。
电饭锅C 便携式收音机C计算器B 台式小电扇 A图32015年10月北京市海淀区重点初中校10月月考九年级物理综合检测试卷 2015.10第Ⅰ卷 （共36分）一、下列各小题均有四个选项，其中只有一个选项符合题意。
（共24分，每小题2分） 1．下面是一些用科学家名字命名的物理量单位，其中用来表示电功单位的是（ ）A ．瓦特B ．欧姆C ．焦耳D ．安培2．我们的学习和生活都离不开电，在日常生活中应该树立安全用电的意识。
图2所示的各种做法中，不符合安全用电原则的是 （ ）3．图2所示的各种用电器中利用电流的热效应工作的是 （ ）4．某种用电器正常工作时，测得通过它的电流为4A ，则此用电器可能是图3中的 （ ）5．下面关于电功率的说法中正确的是 （ ） A ．电功率是表示电流做功多少的物理量B ．用电器在相同的时间内消耗的电能越多，电功率越大C ．串联的几只灯泡工作时，电阻大的灯泡的电功率小D ．灯泡两端的电压不等于其额定电压时，消耗的电功率可以等于其额定功率6．家庭电路中的保险丝突然熔断，在判断其故障时，下面几种可能的原因中可以排除的是 （ ）A ．电路的总电阻变大B ．电路的总功率变大C ．电路中的电流变大D ．电路短路图1C 用绝缘棒挑开通电的裸导线 D绝缘棒 在高压线附近放风筝A 擦拭电灯时先切断开关B 保持电器外壳良好接地 图2数码照相机 A 抽油烟机 B 电磁炉D 电视机 D图47．图4为路口交通指示灯的示意图。
指示灯可以通过不同颜色灯光的变化指挥车辆和行人的交通行为。
据你对交通指示灯的了解可以推断 （ ） A ．红灯、黄灯、绿灯是串联的 B ．红灯、黄灯、绿灯是并联的 C ．红灯与黄灯并联后再与绿灯串联 D ．绿灯与黄灯并联后再与红灯串联8．如图5所示，电源两端电压不变，闭合开关后，滑动变阻器的滑片P 从中心位置滑到a 端的过程中 （ ） A ．电流表、电压表示数都减小 B ．电流表、电压表示数都增大 C ．电流表示数减小、电压表示数不变D ．电流表示数增大、电压表示数不变9．将标有“PZ 220V 60W ”的白炽灯L 1和标有“PZ 220V 100W ”的白炽灯L 2串联后接在220V 的照明电路上，消耗的电功率分别为P 1和P 2，若将L 1和L 2并联后接到同一照明电路上，消耗的电功率分别为P 3和P 4，则以下关系正确的是 （ ） A ．P 4 >P 3 >P 2 >P 1 B ．P 4 >P 3 >P 1 >P 2 C ．P 2 >P 1 >P 4 >P 3 D ．P 1 >P 2 >P 4 >P 310．下面对图6所示电路的分析中，正确的是 （ ） A ．S 3闭合，S 1，S 2断开，L 1，L 2并联 B ．S 1闭合，S 2，S 3断开，L 1，L 2串联 C ．S 1断开，S 2，S 3闭合，电路中的总电阻最大 D ．S 3断开，S 1，S 2闭合，电路中的总电阻最小11．如图7所示，电源两端间电压为20V 不变，用滑动变阻器调节灯泡两端的电压。
2015北京中考物理一模实验题难题各区汇编海淀40．小明利用弹簧测力计、小铁块、大烧杯、足量的水和杠杆测量一石块的密度。
石块所受重力较大，无法直接用测力计测量；杠杆AB 可绕支点O 自由转动，杠杆A 端和B 端均有绳套。
以下是小明设计的实验步骤，请你按照他的实验思路，将实验步骤补充完整。
（1）用调节好的弹簧测力计测出小铁块所受的重力G ，将G 记录在表格中；（2）将石块用细绳系好悬挂在杠杆B 端，小铁块用细绳系好悬挂在杠杆A 端，测力计通过绳套在A 端施加竖直向上的拉力，杠杆在水平位置平衡，如图26所示；读出测力计的示数F 1，将F 1记录在表格中；（3）在大烧杯内装入适量的水，石块和小铁块悬挂的位置不变，____________________，测力计通过绳套在A 端施加竖直向上的拉力，杠杆在水平位置平衡，读出测力计的示数F 2，将F 2记录在表格中；（4）已知水的密度为ρ水，利用测量出的物理量和ρ水计算石块的密度ρ = ，并将计算结果记录在表格中。
41．小夏同学向上提静止在桌面上的金属板，并用传感器测量拉力和桌面受到的压强，收集到以下数据，请根据表中数据归纳出压强p 和拉力F 的关系：p= 。
42．实验桌上有如图27所示的实验装置，其中E 板和F 板关于ON 对称，F 板能以ON 为轴自由旋转，还提供了一支激光笔。
小明计划用这些器材探究“光的反射规律”。
他首先探究了反射光线跟入射光线和法线是否在同一平面内的问题。
小明的主要实验步骤如下：（1）将平面镜平放在水平桌面上，E 、F 板以ON 为轴立在平面镜上。
（2）将F 板与E 板旋转到同一平面，用激光笔发出一束沿E 板AO 方向射向平面镜O 点的光，观察在右侧F 板上能否看到反射光OB ，并将现象记录在表格中。
（3）将F 板向后旋转一定的角度，观察在F 板上能否看到反射光，并将现象记录在表格中。
（4）将F 板与E 板再次旋转到同一平面，改变激光笔的位置，用激光笔发出一束沿E 板A ′O 方向射向平面镜O 点的光，观察在右侧F 板上能否看到反射光OB ′，并将现象记录在表格中。
物理2015.5一、单项选择题（下列各小题均有四个选项，其中只有一个选项符合题意。
共30分，每小题2分）1．如图1所示四位物理学家中，以其名字命名电阻单位的是2．如图2所示的现象中，属于光的反射现象的是A.日食的形成B.人观看镜子里的像C.放大镜把图案放大D.雨后空中出现彩虹3．下列文具中，通常情况下属于绝缘体的是A．铅笔芯B．金属小刀C．橡皮D．不锈钢直尺4．如图3所示是自行车零部件的照片，这些零部件中主要为了减小摩擦的是5．图4所示家用电器中，利用电流热效应工作的是6. 人们的生活离不开工具，如图5所示的工具在正常使用的过程中，属于费力杠杆的是图2图1C．瓦特D．焦耳B．欧姆A．安培图3A.车轮处装有滚珠轴承B. 轮胎上印有花纹C. 刹车皮采用橡胶材料D. 脚蹬表面凸凹不平图4A.抽油烟机B. 电热水壶C. 电视机D. 电风扇A.羊角锤B. 面包夹C. 核桃夹D. 瓶起子7 . 关于物态变化，下列现象属于熔化的是A．初冬的早晨霜打枝头B．夏天从冰柜取出的冷饮冒“白气”C．秋天草叶上结有小露珠D．春天冰雪消融8．下列数据最接近实际的是A．你所在考场的温度约50℃B．你考试所用答题卡的宽度约3mC．你正常呼吸一次所用时间约1min D．你答题用的2B铅笔的质量约为8g9．图6所示的四个实例中，为了减小压强的是10. 下列有关力做功的说法中正确的是A．把水桶从地面上提起来的过程中，提水桶的力没有做功B．举重运动员把杠铃举在空中停三秒，运动员对杠铃的支持力做功C．苹果在下落过程中，苹果受到的重力做功D．推车在水平方向运动，车受到的重力做功11．图7所示的四个电路中，开关S闭合后，两个灯泡属于串联的是12. 图8所示的事例中，通过热传递的方式改变物体内能的是13．关于安全用电，下列说法正确的是图5A．锯木头锯条发热D．铁丝来回弯折温度升高B．划火柴点火C．烧水时水温升高图8C D雪地车轮较宽的履带A B盲道上凸起的圆点剪刀刃做得很锋利安全锤的锤头很尖图6图7CSASDSSBA. 家庭电路中只有发生短路，才会使电路中电流过大B. 只要不接触高压电线路或设备就不会发生触电事故C. 有金属外壳的家用电器要接地线，是为了保证使用安全D. 使用试电笔时，为避免触电，不能用手接触到试电笔上任何金属体14．图9所示电路中，电源两端电压保持不变。
闭合开关S ，将滑动变 阻器的滑片P 由b 端向a 端滑动一段距离，电压表V 1、V 2示数的变化量分别为ΔU 1、ΔU 2，电流表示数的变化量为ΔI （本题变化量是指后来电表的 示数减去原来的示数）。
不考虑温度对灯丝电阻的影响，下列判断中正确的是 A ．ΔU 1 > 0，ΔU 2 > 0，ΔI > 0 B ．ΔU 1 > 0，ΔU 2 < 0，ΔI < 0 C ．ΔU 1 > 0，ΔU 2 >0，ΔI < 0 D ．ΔU 1 > 0，ΔU 2< 0，ΔI >015．圆柱形容器内装有一定量的水，将其放在水平桌面上。
把球A 放入水中沉底，容器对桌面压力为F 1，水对容器底部压强为p 1；若用细线将球A 悬吊起来，静止时如图10甲所示，细线对球A 的拉力为F ，容器对桌面压力为F 2，水对容器底部压强为p 2。
若将球B 放入该烧杯中静止时，球B 有52体积露出水面，容器对桌面压力为F 3，水对容器底部压强为p 3；若将球B 用细线拴住，细线另一端固定在杯底，静止时如图10乙所示，细线对球B 的拉力仍为F ，容器对桌面压力为F 4，水对容器底部压强为p 4。
A 、B 两球的密度分别为ρA 、ρB ，重力分别为G A 、G B ，体积分别为V A 、V B ，且V A :V B =2:5，下列说法正确的是A. F 1> F 4= F 3> F 2B. G A >G B >2FC. ρA > 4ρBD. p 4> p 3> p 2> p 1二、多项选择题（下列各小题均有四个选项，其中符合题意的选项均多于一个。
共8分，每小题2分。
每小题选项全选对的得2分，选对但不全的得1分，有错选的不得分） 16．下列说法正确的是A ．色散现象说明白光是由色光组成的B. 卫星与地面站利用电磁波传递信息，在真空中电磁波传播速度约为3×108m/sC. 用大小不同的力敲击同一个音叉，音叉发声的音调不同 D ．煤、石油、太阳能都是不可再生能源 17．关于电磁现象，下列说法正确的是A ．可以自由转动的小磁针静止时N 极指向地理的南方B ．金属导体中的自由电子在做定向移动时，周围一定会产生磁场C ．导体在磁场中做切割磁感线运动，导体中一定产生电流D ．发电机是根据电磁感应现象制成的，是将机械能转化为电能的装置18．如图11所示，中国CBA 篮球比赛开场时，裁判员竖直向上抛出篮球。
对篮球离开手后向上运动到一定高度又向下落的过程，下列说法正确的是A ．篮球在上升过程中，动能减小，重力势能增加B ．篮球在上升过程中，受到的合力方向竖直向下C ．篮球在下落过程中，篮球所受重力做功越来越快D ．篮球在下落过程中，速度越来越大，是因为篮球具有惯性19．在图12所示的四个情境中，说法正确的是图11图10BA P图9V 1 b a R 2 LAV 2S R 1 PA ．两人拉小车 B.竹排在江中游 C.两人提水桶 D.两人拉弹簧图12A ．小阳和小红一起拉一辆小车向前运动，撤去拉力后小车立即停止运动B ．以小红或小阳乘坐的竹排为参照物，两岸青山在运动C ．小阳和小红提水桶用的两个力作用效果与一个人提此水桶用的力效果相当D ．小阳和小红一起拉弹簧，弹簧被拉长，说明力可以使物体发生形变三、填空题（共10分，每小题1分）20．电荷之间存在相互作用力，同种电荷相互 。
（选填“排斥”或“吸引”） 21．原子是由原子核和 构成的。
22．图13所示为近视眼成像的示意图，应佩戴 透镜进行矫正。
（选填“凸”或“凹”）23．四冲程汽油机在工作过程中，将内能转化为机械能的是________冲程。
24．由于光的_________现象，教室里坐在不同位置上的同学都能看到黑板上的粉笔字。
（选填“漫反射” 或“镜面反射”）25．图14所示，把两个铅柱的端面磨平，将磨平的端面相对，用力压紧后能吊住大钩码，这个现象说明分子之间存在 。
26. 小明家一天所用天然气约0.4m 3，这些天然气完全燃烧放出的热量约为 J 。
（天然气的热值约为7.5×107J/m 3）27．若通过阻值为20Ω的电阻的电流为1A ，则10 s 内电流产生的热量为________J 。
28．某元件R 标有“6V 6W”字样（阻值不变），将该元件与灯L 接入如图15甲所示电路中，通过灯L 的电流随电压变化的图像如图15乙所示，电流表量程为“0~0.6A”，电压表量程为“0~3V”。
闭合开关，在保证电路各元件都安全的情况下，灯L 的最大电功率可达到_____W 。
29．图16所示装置中，绳子的重力及滑轮对轴的摩擦均忽略不计， 绳的A 端与天花板相连，使动滑轮B 始终保持静止。
容器底面积为200cm 2，圆柱形物体C 的底面积为100cm 2、高为12 cm ，重为33N 。
该物体的上表面恰好与水面相平，此时A 端绳的拉力为F 1；当打开圆柱形容器下方的阀门K ，将水释放至某时刻，把阀门K 关闭，此时A 端绳的拉力为F 2，且F 1:F 2=3:4。
已知动滑轮B 重为6N ，取g=10N/kg ，则放出水的质量为 kg 。
四、实验与探究题（共36分。
30至35题、40、41题，每题2分；36至39题、42题，每题4分）30．小明测量一块木块的边长如图17所示，则其测量值为 cm 。
图13图14 O图15 0乙I/A0.252 0.50 0.754 68 甲AV S R R L ⨯100 ⨯1000图16BAKC31．如图18所示，电阻箱两接线柱间的电阻值为 Ω。
32．如图19所示的通电螺线管N 极在 端。
（选填“左”或“右”）33．如图20所示，一木块沿斜面加速下滑，O 点为木块的重心，OA 、OB 为两根带箭头的线段，能正确表示木块所受重力示意图的为线段 。
34．如图21所示，温度计的示数为 ______℃。
35．某实验小组的同学进行电磁学实验。
（1）在如图22甲所示的实验中，当闭合开关后，可观察到磁场中金属棒ab 在导轨上运动，该实验中的能量转化情况与_________（选填“电动机”或“发电机”）一致。
（2）在图22乙所示的实验中，闭合开关，保持蹄形磁体不动，若使金属棒ab 沿________（选填“竖直”或“水平”）方向运动，则灵敏电流计的指针将发生偏转。
36．小刚在探究海波和蜂蜡的熔化规律时，记录实验数据如下表所示。
根据表中的实验数据可以判断：蜂蜡属于______（选填“晶体”或“非晶体”）；海波的熔点为______℃。
海波在5min 至7min 时间内处于 状态（选填“固态”、“液态”或“固液共存”）；在这2min 时间内，海波 （选填“没有吸热”或“始终吸热”）。
37．小明用托盘天平、量筒、细线、铁块测量一块实心复合材料的密度。
他在调节天平时，发现指针偏向分度盘中央刻度线的右侧，如图23甲所示。
为使天平横梁水平平衡，他应将平衡螺母向 端调。
然后用调节好的天平测量该复合材料块的质量，天平平衡时右盘中的砝码质量、游码在标尺上的位置如图23乙所示，则该物块的质量为 g 。
因复合材料的密度小于水，小明在该物块的下方悬挂了一个铁块，按照如图23丙所示的顺序，测出了该物块的体积是 cm 3，则这种复合材料的密度是 kg/m 3。
4030 图21 图22乙甲38．在测定小灯泡的额定电功率时，所用器材有：电压为3V 的电源，额定电压为2.5V 的小灯泡，以及符合实验要求的滑动变阻器、已调零的电流表和电压表、开关、导线若干。
（1）用笔画线代替导线，将图24甲的实物电路连接完整。
（2）连接电路时，滑动变阻器R 的滑片P 应置于 端。
（选填“A”或“B”）（3）闭合开关S ，移动滑动变阻器滑片P ，当电压表示数为2.5V 时，观察到电流表示数如图24乙所示，此时电流为 A 。
（4）小灯泡的额定功率是 W 。
39．小华进行“探究凸透镜成像规律”的实验。
如图25所示，实验桌上备有带支架的蜡烛、 光屏、两个焦距不同的凸透镜A 和凸透镜B 、平行光光源（接通电源后可发出平行光）、光 具座等器材。
（1）小华首先测量凸透镜A 的焦距：将凸透镜A 固定在光具座上50cm 刻线处，平行光光源发出平行于透镜主光轴的平行光照射到凸透镜A 上，在透镜另一侧移动光屏直到光屏上的光斑最小，如图25甲所示，凸透镜A 的焦距f 1=______cm ；甲2图25图24 乙 mL（2）如图25乙所示，保持凸透镜A 位置不变，将点燃的蜡烛放在光具座上35cm 刻线处时，移动光屏，在光屏上可以得到烛焰倒立、放大的 像（选填“虚”、“实”）；（3）此成像特点常应用在______（选填“放大镜”、“照相机”或“幻灯机”）上；（4）保持蜡烛位置不变，小华用焦距为f 2的凸透镜B 替换凸透镜A ，将凸透镜B 固定在光具 座上50cm 刻线处。
