2018全国中考物理真题欧姆定律

2018年全国各地中考物理真题分类汇编欧姆定律目录一、单选题 (1)二、多选题 (7)三、填空题 (9)四、实验题 (13)五、计算题 (20)六、综合题 (24)七、参考答案………………………………………第26页.一、单选题1．（2018·广东）如1图所示，电源电压保持不变，闭合开关时，滑动变阻器的滑片P从b端滑到a端，电压表示数U与电流表示数I的变化关系如2图所示，下列说法不正确的是（）A. 电源电压是9VB. 定值电阻R的阻值是6ΩC. 滑动变阻器的阻值范围是0～18ΩD. 若定值电阻R出现接触不良时，电流表示数为0，电压表示数为9V 2．（2018·山东省枣庄）在如图所示的电路中，闭合开关，电源电压保持不变，当滑动变阻器的滑片P向右移动的过程中，下列说法正确的是（）A. 电流表的示数变小，电压表的示数变大B. 电流表的示数变大，电压表的示数变小C. 电流表的示数不变，电压表的示数不变D. 电流表的示数变小，电压表的示数不变3．（2018·四川省自贡）如图所示的电路，电源电压保持不变，闭合开关S，当滑片P向左移动时，下列说法正确的是（）A. 电流表示数变小B. 电流表示数变大C. 电压表示数变小D. 电压表示数不变4．（2018·四川省达州）如图所示电路，电源两端电压保持不变，闭合开关S，当滑动变阻器的滑片向右滑动时，下列判断正确的是（）A. 电压表V1示数与电流表A的比值变大B. 电压表V2示数与电流表A的比值不变C. 电压表V1示数的变化量大于电压表V2示数的变化量D. 电压表V1示数的变化量小于电压表V2示数的变化量5．（2018·南京）如图所示电路，闭合开关，甲乙两灯均发光，两电表均有示数，过一会儿，其中一个灯泡突然熄灭，一只电表示数增大，另一只电表示数减小到几乎为零，造成此现象的原因可能是（）A. 甲灯短路B. 乙灯短路C. 甲灯断路D. 乙灯断路6．（2018·湖北省襄阳）如图所示，电源电压恒定。

专题13 欧姆定律一、单选题1．如图所示电路中，闭合开关S后，发现灯泡不亮，亮，电流表有示数，电压表无示数，则电路出现的故障是A．断路 B．短路 C．断路 D．短路【来源】青海省2018年中考物理试题【答案】B【解析】【详解】【点睛】本题考查的是应用电流表、电压表判断电路的故障，电路故障是短路和断路，短路时电路中有电流，断路时电路中无电流。

需要注意若电压表所测的用电器断路，则电压表与电路串联。

2．巨磁电阻效应是指某些材料的电阻随磁场增强而急剧减小的现象，图中GMR是巨磁电阻，闭合开关S1、S2，移动滑动变阻器的滑片，以下分析正确的是（）A．滑片向左移动时，电磁铁磁性减弱，指示灯亮度变暗B．滑片向左移动时，电磁铁磁性增强，指示灯亮度变亮C．滑片向右移动时，GMR电阻变小，指示灯亮度变亮D．滑片向右移动时，GMR电阻变大，指示灯亮度变亮【来源】【全国市级联考】湖南省张家界市2018年初中毕业学业水平考试（中考）物理试题【答案】B【解析】【详解】故选B。

【点睛】考查了欧姆定律的应用，关键是电路的动态分析，当滑动变阻器电阻变化时，根据欧姆定律判断电流的变化，进一步判断磁场的强弱变化以及GMR电阻的变化，则可知指示灯的亮度变化情况。

3．如图所示电路，电源电压为保持不变，电流表的量程为，电压表的量程为，灯泡L的规格为“6V 3W”，滑动变阻器的规格为“”，闭合开关后，不考虑灯丝电阻的变化，在电路安全的前提下，将滑动变阻器滑片由右向左移动，则下列说法正确的是A．电压表示数增大，电流表示数减小B．电压表示数与电流表示数的比值不变C．滑动变阻器R的电阻最大值与最小值之比为8：3D．整个电路的电功率的最大值与最小值之比为9：4【来源】2018年湖北省十堰市中考物理试题【答案】C【解析】【详解】由图知，灯泡和滑动变阻器串联，电压表测量滑动变阻器的电压，电流表测电路中的电流；A、将滑动变阻器滑片由右向左移动，滑动变阻器连入的电阻变小，由于电源电压不变，则根据欧姆定律可知电路中的电流变大，即电流表示数变大；根据串联电路的分压特点可知，变阻器两端的电压变小，即电压表示数变小，故A错误；B、电压表示数与电流表示数的比值，即为变阻器连入电路的阻值，因为滑片由右向左移动，滑动变阻器连入的电阻变小，，所以电压表示数与电流表示数的比值变小，故B错误；C、由得灯丝的电阻为：，灯正常发光时的电流为：；则，所以电路中的最大电流应为，此时灯泡正常发光；由欧姆定律可得，电路中的最小总电阻：；所以，滑动变阻器连入电路的最小值：；电路中的最大电功率：。

专题13 欧姆定律一、单选题1．如图所示，电源电压保持6V不变，电流表量程为0～0.6A，电压表量程为0～3V，定值电阻R1的规格为“10Ω 0.5A”，滑动变阻器R2的规格为“20Ω 1A”。

闭合开关，为了保证电路安全，在变阻器滑片移动过程中，下列说法正确的是（）①电阻R1消耗电功率允许的变化范围为0.4W～0.9W②电流表示数允许的变化范围为0.2A～0.5A③滑动变阻器R2允许接入电路阻值的变化范围为10Ω～20Ω④电路消耗总电功率允许的变化范围为1.8W～3WA. 只有①和③B. 只有①和④C. 只有②和③D. 只有②和④【来源】2018年山东省泰安市中考物理试题【答案】A当滑动变阻器接入电路的电阻最大时，电路中电流最小为：，则R1的最小功率为：，故电阻R1消耗电功率允许的变化范围为0.4W～0.9W，①正确；②由①的解答过程可知，电流表示数允许的变化范围为0.2A～0.3A．故②错误③电压表示数为3V时，电流为0.3A，此时滑动变阻器接入电路的最小电阻为：，故滑动变阻器R2允许接入电路阻值的变化范围为10Ω～20Ω，③正确；④电流最大时，最大功率为：；电流最小时，最小功率为：，电路消耗总电功率允许的变化范围为1.2W～1.8W，故④错误；故选A。

2．如图所示的电路中，小灯泡L1、L2规格相同，闭合开关S后，发现L1不亮，L2发光。

此电路的故障可能是（）A. 灯 L1短路B. 灯 L2短路C. 灯 L1断路D. 开关 S 接触不良【来源】2018年山东省泰安市中考物理试题【答案】C故选C。

3．如图所示的电路中，电源电压恒为3V，灯泡L的电阻为10Ω且保持不变。

闭合开关S后，滑片P由b 端向a端滑动的过程中，下列判断正确的是（）A. 灯泡L亮度变暗B. 电压表示数变大，电流表示数变小C. 电压表与电流表示数的比值变小D. 灯泡L的最大功率为0.9W【来源】山东省临沂市2018年中考物理试题【答案】DD、根据，当变阻器连入电路中的电阻为0时，灯的电压为电源电压3V，并求出此时灯的最大功率。

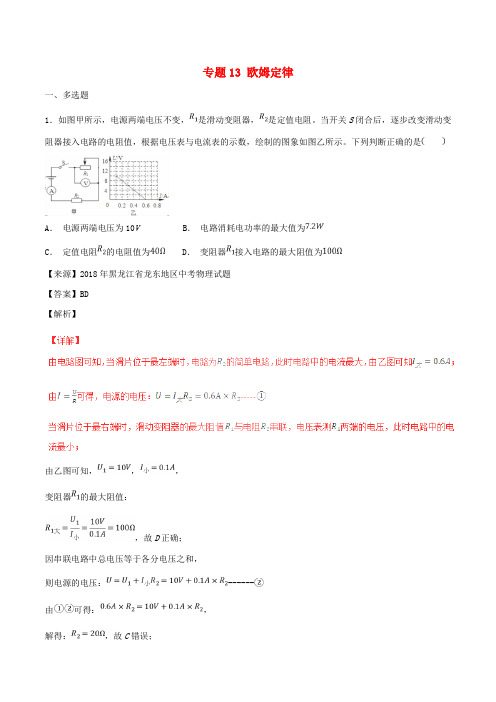

专题13 欧姆定律一、多选题1．如图甲所示，电源两端电压不变，是滑动变阻器，是定值电阻。

当开关S闭合后，逐步改变滑动变阻器接入电路的电阻值，根据电压表与电流表的示数，绘制的图象如图乙所示。

下列判断正确的是A．电源两端电压为10V B．电路消耗电功率的最大值为C．定值电阻的电阻值为 D．变阻器接入电路的最大阻值为【来源】2018年黑龙江省龙东地区中考物理试题【答案】BD【解析】由乙图可知，，，变阻器的最大阻值：，故D正确；因串联电路中总电压等于各分电压之和，则电源的电压：------由可得：，解得：，故C错误；电源的电压：，故A错误；电流最大时，电路消耗的最大电功率：，故B正确。

故选BD。

【点睛】此题目很有代表性，重点是欧姆定律和电功率的计算，关键是根据电源电压不变，利用图像中的条件列出关于电源电压的关系式，可求出未知的电阻和电源电压，再利用相关公式进行解题。

2．如图所示，电源电压保持不变，闭合开关S1、S2，断开开关S3，当滑片P向左滑动时（）A．灯泡L2亮度变亮，电流表示数减小B．灯泡L1亮度不变，电压表示数增大C．电流表示数不变，电压表示数增大D．电流表示数不变，电压表示数不变【来源】2018年江西省中考物理试题【答案】BC【解析】滑片P向左滑动时，滑片P以右电阻丝的阻值变大，由U=IR可知，电压表示数变大，BC正确，D错误；故选BC。

【点睛】重点是欧姆定律的应用和电路的动态分析，读懂电路图是关键，明确当滑片移动时接入电路的电阻是不会变化的，变化的只是电压表并联的部分，据此分析判断。

二、单选题3．如图是一个天然气泄漏检测电路的原理图。

电源电压恒定不变，为定值电阻，R为气敏电阻其阻值随天然气浓度的增大而减小，则A．天然气浓度增大，电压表示数变小 B．天然气浓度增大，电流表示数变小C．天然气浓度减小，电压表示数变小 D．天然气浓度减小、电流表示数变大【来源】2018年黑龙江省龙东地区中考物理试题【答案】C【解析】反之，当天然气浓度减小时，电阻变大，电路中电流变小，电流表示数变小，故D错误；由可知的电阻不变，电流减小时，两端的电压变小，即电压表示数变小，故C正确。

2018年中考物理真题分项版解析汇编专题13 欧姆定律一、单选题1．如图所示，电源电压保持12V不变，小灯泡L上标有“6V 3W”字样，滑动变阻器最大电阻值R=48Ω，闭合开关，若不考虑灯丝电阻随温度的变化，下列说法正确的是（）A. 要使电压表的示数增大1V，小灯泡L两端的电压就会减小1VB. 小灯泡L的最小实际电功率为0.6WC. 当滑片P移到变阻器的中点时，小灯泡L正常发光D. 当滑片P移到最右端时，通电10s滑动变阻器消耗的电能是19.2J【来源】山东省枣庄市2018年中考物理试题【答案】D2．在如图所示的电路中，闭合开关，电源电压保持不变，当滑动变阻器的滑片P向右移动的过程中，下列说法正确的是（）A. 电流表的示数变小，电压表的示数变大B. 电流表的示数变大，电压表的示数变小C. 电流表的示数不变，电压表的示数不变D. 电流表的示数变小，电压表的示数不变【来源】山东省枣庄市2018年中考物理试题【答案】C【解析】解：灯泡与滑动变阻器并联，电流表A测L的电流，电压表测电源的电压，由于电源电压不变，故电压表示数不变；当滑动变阻器的滑片P向右移动的过程中，由于灯泡两端的电压和灯泡的电阻都不变，故通过灯泡的电流不变，即电流表示数不变；故C正确。

故C。

点睛：由电路图可知，灯泡与滑动变阻器并联，电流表A测L的电流，电压表测电源的电压。

根据电源的电压可知滑片移动时电压表V示数的变化，根据灯泡两端的电压和电阻可以知道电流表示数的变化。

3．某同学设计的煤气检测电路如图所示，电源电压不变，R为定值电阻，Q为气敏元件，其阻值随煤气浓度的升高而增大，闭合开关S，当煤气浓度升高时，下列判断正确的是（）A. 电流表示数变小，输出信号电压U ab变大B. 电流表示数变大，输出信号电压U ab变大C. 电流表示数变小，输出信号电压U ab不变D. 电流表示数变大，输出信号电压U ab减小【来源】山东省潍坊市2018年中考物理试题【答案】A【解析】由电路图知道，定值电阻与气敏元件串联，电流表测电路中的电流，输出信号即气敏元件的电压U ab；由于当煤气浓度升高时，气敏元件电阻增大，由电阻的串联知道，总电阻变大，电路中的电流变小，即电流表示数变小，故BD错误；此时由欧姆定律的变形U=IR可知， R的电压变小，由串联电路电压的规律知道，输出信号电压U ab会变大，故A正确，C错误，故选A。

【若缺失公式、图片现象属于系统读取不成功，文档内容齐全完整，请放心下载。

】【若缺失公式、图片现象属于系统读取不成功，文档内容齐全完整，请放心下载。

】专题13 欧姆定律一、单选题1．如图所示，电源电压保持12V不变，小灯泡L上标有“6V 3W”字样，滑动变阻器最大电阻值R=48Ω，闭合开关，若不考虑灯丝电阻随温度的变化，下列说法正确的是（）A. 要使电压表的示数增大1V，小灯泡L两端的电压就会减小1VB. 小灯泡L的最小实际电功率为0.6WC. 当滑片P移到变阻器的中点时，小灯泡L正常发光D. 当滑片P移到最右端时，通电10s滑动变阻器消耗的电能是19.2J【来源】山东省枣庄市2018年中考物理试题【答案】D2．在如图所示的电路中，闭合开关，电源电压保持不变，当滑动变阻器的滑片P向右移动的过程中，下列说法正确的是（）A. 电流表的示数变小，电压表的示数变大B. 电流表的示数变大，电压表的示数变小C. 电流表的示数不变，电压表的示数不变D. 电流表的示数变小，电压表的示数不变【来源】山东省枣庄市2018年中考物理试题【答案】C【解析】解：灯泡与滑动变阻器并联，电流表A测L的电流，电压表测电源的电压，由于电源电压不变，故电压表示数不变；当滑动变阻器的滑片P向右移动的过程中，由于灯泡两端的电压和灯泡的电阻都不变，故通过灯泡的电流不变，即电流表示数不变；故C正确。

故C。

点睛：由电路图可知，灯泡与滑动变阻器并联，电流表A测L的电流，电压表测电源的电压。

根据电源的电压可知滑片移动时电压表V示数的变化，根据灯泡两端的电压和电阻可以知道电流表示数的变化。

3．某同学设计的煤气检测电路如图所示，电源电压不变，R为定值电阻，Q为气敏元件，其阻值随煤气浓度的升高而增大，闭合开关S，当煤气浓度升高时，下列判断正确的是（）A. 电流表示数变小，输出信号电压U ab变大B. 电流表示数变大，输出信号电压U ab变大C. 电流表示数变小，输出信号电压U ab不变D. 电流表示数变大，输出信号电压U ab减小【来源】山东省潍坊市2018年中考物理试题【答案】A【解析】由电路图知道，定值电阻与气敏元件串联，电流表测电路中的电流，输出信号即气敏元件的电压U ab；由于当煤气浓度升高时，气敏元件电阻增大，由电阻的串联知道，总电阻变大，电路中的电流变小，即电流表示数变小，故BD错误；此时由欧姆定律的变形U=IR可知， R的电压变小，由串联电路电压的规律知道，输出信号电压U ab会变大，故A正确，C错误，故选A。

2018年全国中考物理试题专题分类解析：欧姆定律
”接线柱接在灯泡的左端，滑动变阻器任选上一接线柱与开关的右端相连；（2）闭合开关前应使滑动变阻器取最大值，此电路中应将滑片移动最左端；（3）图乙中电流表的示数为03A，则小灯泡的电阻为25V/03A＝833Ω；（4）灯泡两端的电压变大，通过的电流变大，消耗的电功率变大，则灯泡变亮，灯丝温度随高，灯丝电阻变大。

【答案】（1）如图所示（2）左（3）833（4）变亮变大
【点评】测量小灯泡的电阻实验也是中考中的热点实验，主要考查电路的连接及注意事项，以及实验数据的处理、实验结论的分析论证等。

（”和“06线柱连入电路，所用电流的量程为0～06A，读刻度盘下方的一排数字，每大格为02A，每小格为002A，指针所指的位置即为电流表的读数，此时电流表的示数为05A。

电阻R的阻值为R= U/I = 25V/05A=5Ω。

答案25V 05A 5Ω
思路点拨本题考查伏安法测电阻，解此类题时，注意电表的量程和分度值，找出指针所指的位置，便于迅速读取数值。

（U1
思路点拨本题考查电压的计算，解本题的关键是从提供的图像中选取特殊点找出U2和U1的关系。

（2018北京）33．小明想利用一块电流表和阻值已知的电阻R0测量未知电阻RX的阻值。

小明选择了满足
这个实验要求的实验器材，并连接了部分实验电路，如图17所示。

（1）为了测出电阻RX的阻值，请你只添加两根导线完成图17所示的实验电路的连接。

（2）只闭合开关S1，电流表的示数用I1表示；开关S1、S2都闭合时，电流表的示数用I2。

专题13 欧姆定律一、单选题1．如图所示，电源电压保持12V不变，小灯泡L上标有“6V 3W”字样，滑动变阻器最大电阻值R=48Ω，闭合开关，若不考虑灯丝电阻随温度的变化，下列说法正确的是（ ）A. 要使电压表的示数增大1V，小灯泡L两端的电压就会减小1VB. 小灯泡L的最小实际电功率为0.6WC. 当滑片P移到变阻器的中点时，小灯泡L正常发光D. 当滑片P移到最右端时，通电10s滑动变阻器消耗的电能是19.2J【来源】山东省枣庄市2018年中考物理试题【答案】D2．在如图所示的电路中，闭合开关，电源电压保持不变，当滑动变阻器的滑片P向右移动的过程中，下列说法正确的是（ ）A. 电流表的示数变小，电压表的示数变大B. 电流表的示数变大，电压表的示数变小C. 电流表的示数不变，电压表的示数不变D. 电流表的示数变小，电压表的示数不变【来源】山东省枣庄市2018年中考物理试题【答案】C【解析】解：灯泡与滑动变阻器并联，电流表A测L的电流，电压表测电源的电压，由于电源电压不变，故电压表示数不变；当滑动变阻器的滑片P向右移动的过程中，由于灯泡两端的电压和灯泡的电阻都不变，故通过灯泡的电流不变，即电流表示数不变；故C正确。

故C。

点睛：由电路图可知，灯泡与滑动变阻器并联，电流表A测L的电流，电压表测电源的电压。

根据电源的电压可知滑片移动时电压表V示数的变化，根据灯泡两端的电压和电阻可以知道电流表示数的变化。

3．某同学设计的煤气检测电路如图所示，电源电压不变，R为定值电阻，Q为气敏元件，其阻值随煤气浓度的升高而增大，闭合开关S，当煤气浓度升高时，下列判断正确的是（）A. 电流表示数变小，输出信号电压U ab变大B. 电流表示数变大，输出信号电压U ab变大C. 电流表示数变小，输出信号电压U ab不变D. 电流表示数变大，输出信号电压U ab减小【来源】山东省潍坊市2018年中考物理试题【答案】A【解析】由电路图知道，定值电阻与气敏元件串联，电流表测电路中的电流，输出信号即气敏元件的电压U ab；由于当煤气浓度升高时，气敏元件电阻增大，由电阻的串联知道，总电阻变大，电路中的电流变小，即电流表示数变小，故BD错误；此时由欧姆定律的变形U=IR可知， R的电压变小，由串联电路电压的规律知道，输出信号电压U ab会变大，故A正确，C错误，故选A。

专题27 欧姆定律一．选择题（共20小题）1．（2018•邵阳）已知R1：R2=2：3，将它们接在如图所示电源电压为12V的电路中，闭合S则通过它们的电流之比及它们两端的电压之比是（）A．I1：I2=3：2 U1：U2=1：1 B．I1：I2=3：2 U1：U2=3：2C．I1：I2=2：3 U1：U2=1：1 D．I1：I2=1：1 U1：U2=2：3【分析】并联电路各支路两端的电压相等；由I=即可求出电流之比。

【解答】解：因为并联电路电压相等，因此将它们并联在同一电路中，它们两端的电压之比为1：1；故BD错误；由I=可得：电流之比： ===，故A正确，C错误。

故选：A。

2．（2018•乐山）一根粗细均匀的金属导线其电阻值为R，将其剪成相等的两段后，再进行并联，则并联后的电阻值为（）A．2R B．R C．D．【分析】不考虑温度影响，在导体材料一定时，电阻与长度成正比，与横截面积成反比。

【解答】解：一根粗细均匀，电阻值为R电阻丝截成长度相等的两段，则每段长度变为原来的，再把得到的两段并联起来使用，横截面积变为原来的2倍，所以阻值变为原来的，即R。

故选：D。

3．（2018•兰州）有两个可变电阻，开始时阻值相等，都为R，现将其中一个电阻的阻值增大，将另一个电阻的阻值减小，则两个电阻并联后总电阻将（）A．一定大于R B．一定等于RC．一定小于R D．以上结果都有可能【分析】根据并联电路总电阻与支路电阻的关系进行分析，即总电阻的倒数等于支路电阻倒数之和。

【解答】解：因为并联电路总电阻的倒数等于支路电阻倒数之和，所以并联电路总电阻小于任一电阻值，即两个电阻并联后总电阻小于较小电阻的阻值，故选项C正确。

故选：C。

4．（2018•临沂）如图所示的电路中，电流表A1的示数为0.5A，A2的示数为0.3A，电阻R2的阻值为10Ω．下列说法正确的是（）A．通过电阻R1的电流为0.5AB．电源电压为5VC．电阻R1的阻值为15ΩD．若断开开关S2，电流表A1示数变大【分析】由电路图可知，两电阻并联，电流表A2测R2支路的电流，电流表A1测干路的电流；开关S1控制整个电路，开关S2控制电阻R1；根据并联电路的电流特点求出通过电阻R1的电流，再根据并联电路的电压特点求出电源的电压，利用欧姆定律求出电阻R1的阻值，若断开开关S2，只有R1支路的电流，判断出电流表A1示数的变化。
