房屋建筑学课程设计.docx 【文档1】房屋建筑学课程设计1. 引言1.1 项目背景1.2 项目目标2. 需求分析2.1 功能需求2.1.1 基础功能2.1.2 高级功能2.2 性能需求2.2.1 响应时间要求2.2.2 安全性要求3. 数据库设计3.1 数据库结构3.1.1 表1：信息3.1.2 表2：房屋信息3.2 数据库关系3.2.1 信息与房屋信息的关联3.2.2 房屋信息与其他模块的关联4. 系统架构设计4.1 模块划分与功能描述4.1.1 管理模块4.1.2 房屋信息管理模块4.2 系统通信设计4.2.1 前端与后端接口设计4.2.2 各模块之间的通信机制【附件】1. 原始需求文档2. 数据库表结构设计图3. 系统架构设计图【法律名词及注释】1. 著作权：指对文学、艺术和科学作品享有的经济和非经济利益的权利。
2. 版权：指著作权法所保护的权利。
3. 专利：指专利法所保护的技术发明或者创新设计。
4. 商标：指商标法所保护的对商品或服务具有识别能力的标识。
5. 侵权：指未经正当授权擅自使用他人享有权益的行为。
【文档2】房屋建筑学课程设计1. 项目背景1.1 项目背景介绍1.2 相关研究现状2. 课程目标与要求2.1 课程目标规定2.2 课程教学要求3. 教学内容与教学方法3.1 教学内容3.1.1 建筑设计基础知识3.1.2 建筑结构设计3.1.3 建筑材料与施工技术3.2 教学方法3.2.1 理论讲授3.2.2 实践操作4. 评价与考核方式4.1 课程评价指标4.1.1 课堂表现4.1.2 作业完成情况4.2 考核方式4.2.1 学生课堂参与度4.2.2 实践操作成果评估【附件】1. 教学大纲2. 课程PPT3. 课程作业【法律名词及注释】1. 专有技术：指专利法明确保护的具有技术含量的发明创造。
2. 知识产权：指知识的提供者对其知识所享有的权益。
3. 知识产权保护：指对知识产权享有的合法权益的保护和维护。
房屋建筑学课程设计1房屋建筑学课程设计的内容房屋建筑学课程是建筑类专业一门必修的专业课，作为房屋建筑学课程的一门代课老师，我觉得课程设计是学生掌握的难点。
房屋建筑学课程有关的设计有墙体设计、楼梯设计、屋面设计以及每学期最后一周的建筑施工图初步设计。
1.1墙体设计墙体设计的前提是学生搞清楚外墙身详图是如何形成的，教师应先讲解墙身详图的形成方式，再讲解相应的构造做法。
墙体设计主要指导学生搞清楚三个节点：地面与墙体的关系、楼面与墙体的关系、屋面与墙体的关系。
学生在设计的过程中必须要搞清楚与三个节点有关的墙体的细部构造做法，也就是地面与墙体连接处有哪些构造要求，所以教师在授课的过程中必须讲解散水、勒脚、防潮层、变形缝、室内地坪、室外地面等的构造做法；楼面与墙体相关的构造主要包括窗过梁、窗台、圈梁、楼板层的基本构造做法，教师在讲授的过程中除了讲解清楚各节点的构造做法以外，还必须说明各自所处的位置、相关部分的尺寸要求；屋面与墙体有关的构造主要有屋面的形式、屋面与墙体连接处的基本构造做法。
所以主要使学生掌握哪些节点对应哪些位置。
另外，建筑节能也是现在大家关注的重点，发展比较好的就是外墙面的节能，在学生墙体设计的过程中，教师指导时也应重视墙体的节能构造，而且可以和墙面的装修材料相结合。
1.2楼梯设计楼梯设计主要包括平面设计、剖面设计以及节点设计。
在进行楼梯设计的时候，主要要给学生讲清楚楼梯的尺度要求，以及楼梯的尺度与楼梯间的开间、进深的关系。
很多同学听完老师的讲解以后仍然不会画平面图，不知道如何下手，我认为主要问题是学生没有搞清楚楼梯平面图是如何形成的，底层楼梯平面图、标准层楼梯平面图、顶层楼梯平面图如何绘制，它们之间有何区别，上行、下行的箭头方向如何标注。
所以老师在讲实例之前一定要给学生讲清楚它们的绘图方法、步骤和区别。
楼梯剖面设计的关键就是底层平台下净空高度的验算，要求平台的净高要满足2米，不满足时有4种调整方式：1.将楼梯底层设计成长短跑，让第一跑的踏步数目多些，第二跑踏步少些，利用踏步的多少来调节下部净空的高度；2.降低底层中间平台下的地面标高，即将部分室外台阶移至室内；3.将上述两种方法结合；4.将底层采用直跑楼梯。

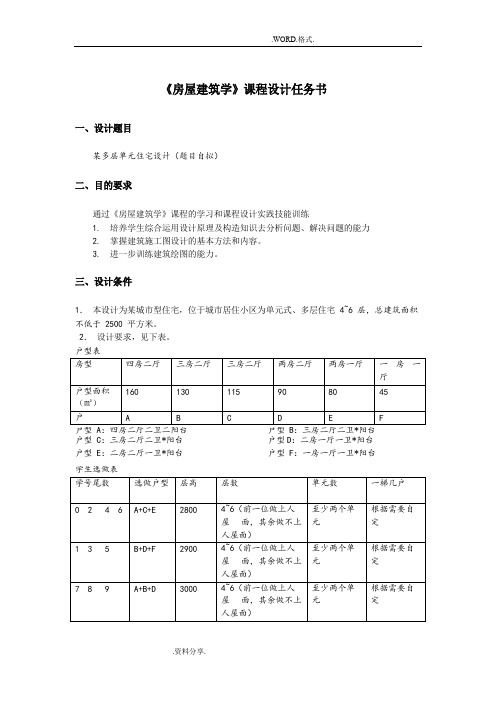

《房屋建筑学》课程设计任务书一、设计题目某多层单元住宅设计（题目自拟）二、目的要求通过《房屋建筑学》课程的学习和课程设计实践技能训练1.培养学生综合运用设计原理及构造知识去分析问题、解决问题的能力2.掌握建筑施工图设计的基本方法和内容。
3.进一步训练建筑绘图的能力。
三、设计条件1．本设计为某城市型住宅，位于城市居住小区为单元式、多层住宅4~6层，总建筑面积不低于2500平方米。
2．设计要求，见下表。
户型表户型C：三房二厅二卫*阳台户型D：二房一厅一卫*阳台户型E：二房二厅一卫*阳台户型F：一房一厅一卫*阳台学生选做表3．套型比可以自行选定，但必须满足总建筑面积，墙体均采用mm墙。
4.结构类型：自定（砖混或框架）5.建筑等级：耐久等级为Ⅱ级，耐火等级为二级。
屋面防水等级：Ⅱ～皿级。
6.房间组成及要求：功能空间低限面积标准如下：起居室18～25m2（含衣柜面积）主卧室12～16m2双人次卧室12～14m2单人卧室8～10m2餐厅≥8m2厨房≥6m2，包括灶台、调理台、洗地台、搁置台、上柜、下柜、抽油烟机等。
卫生间4～6m2（双卫可适当增加），包括浴盆、淋浴器、洗脸盆、坐便器、镜箱、洗衣机位、排风道、机械排气等。
四、设计内容及深度要求本次设计根据设计资料确定建筑方案，初步选定主要构件尺寸及布置，明确各部位构造做法。
在此基础上按施工图深度要求进行，但因无结构、水、电等工种相配合，故只能局部做到建筑施工图的深度。
设计内容如下；1．单元平面图：至少2-3个套型，比例1：50（选做）。
2．建筑平面图（至少2个单元）：包括底层平面、标准层平面图和屋顶平面图，比例1：10O，标准层必须有一个户型布置家具，其他房间标有名称和面积。
3．建筑立面图：包括正立面、背立面及侧立面图，比例1：100。
4．建筑剖面图；1个（必须剖到楼梯），比例1：100。
5．建筑详图：①表示局部构造的详图，楼梯详图比例1：50、节点详图比例1：20。
房屋建筑学课程设计一、引言本文档是针对房屋建筑学课程的设计文件，通过该课程的学习和实践，旨在培养学生的房屋建筑设计和规划能力。
该课程设计主要分为以下几个部分：课程目标、教学内容、教学方法、实践任务和评估方式。
二、课程目标主要目标是通过本课程的学习，使学生具备以下能力：1.掌握房屋建筑学基本概念和原理。
2.理解房屋建筑的设计流程和规范。
3.学习运用相关软件进行房屋建筑设计。
4.能够独立完成一个小型房屋建筑设计项目。
5.培养学生的创新能力和解决问题的能力。
三、教学内容本课程的教学内容主要包括以下几个方面：1. 建筑基础知识包括建筑结构、建筑材料、建筑布局和建筑施工等方面的基本知识。
通过讲解相关理论和案例分析，使学生对建筑基础有一个全面的了解。
2. 建筑设计原理介绍建筑设计的基本原理和方法，包括空间布局、立面设计、采光与通风等方面的内容。
通过实际案例和设计讨论，培养学生的设计能力和创新思维。
3. 建筑设计软件应用介绍常用的建筑设计软件，如AutoCAD、SketchUp、Revit等。
学生将通过实际操作来掌握这些软件的使用方法，并将其应用于具体的设计项目中。
4. 建筑设计项目实践学生将分组完成一个小型房屋建筑设计项目，包括方案设计、施工图设计和模型制作。
通过实践任务，学生将学习到的理论知识应用于实际解决问题的过程中。
四、教学方法本课程将采用多种教学方法，包括课堂讲授、案例分析、实践操作和小组讨论等。
通过理论与实践相结合的方式，培养学生的综合能力和解决问题的能力。
五、实践任务本课程的实践任务是完成一个小型房屋建筑设计项目。
学生将分组进行方案设计、施工图设计和模型制作。
通过实际操作和实践任务，学生将能够将所学的理论知识应用于实际问题的解决过程中。
六、评估方式学生的评估将根据以下几个方面进行：1.课堂表现：包括学生的听课态度、提问和回答问题的能力等。
2.实践任务：根据学生完成的实践任务的质量和创新程度进行评估。
房屋建筑学课程设计一、设计目的二、本设计是«房屋建筑学»课程学习组成的一部分, 是帮助学生进一步理解和巩固所学教学内容, 培养学生实际工作能力的重要教学环节。
通过本次设计, 使学生能综合运用所学的民用建筑设计原理和方法及建筑构造知识分析和解决实际问题, 培养动手能力, 初步掌握建筑设计的内容、方法和步骤。
三、设计内容房屋建筑学课程设计内容由三部分组成:第一部分为课程设计任务书, 通过给定的场地条件及设计要求, 使学生了解课程设计的内容, 明确课程学习目的。
第二部分为课程设计指导, 主要对课程设计内容进行详细论述, 帮助学生巩固和深化所学知识, 并灵活运用所学知识分析问题、解决问题, 达到初步掌握设计方法的能力。
第三部分为课程设计实例, 通过工程实例, 帮助学生拓宽思路, 培养创新能力。
1.1 课程设计任务办公楼设计【设计条件】1.建造地点: 合肥市某单位一栋行政培训办公楼。
地段情况如图所.2.面积指标: 见下表。
3.建筑层数与层高: 层数3~4；层高: 教室3.6m,办公室3.2m。
4.建筑采光系数: 教室1/4，办公室1/5~1/65.技术条件：结构类型为砖混或框架结构。
耐火等级为二级, 抗震烈度为7度。
6.房间的组成及使用面积7.总平面布置办公楼、250 M2的食堂、120 M2停车场绿地、道路【设计内容】1. 方案设计:⑴.总平面图: 1: 500⑵.各层平面图: 1: 200①.确定房间形状、尺寸及位置。
底层各入口要画出踏步、台阶、花池等②.确定门窗大小位置（按比例绘制, 不标注尺寸）及门的开启方向。
③.标注两道外部尺寸（总尺寸、轴线尺寸）及必要的尺寸。
建筑定位轴线及其编号。
④.标出房间名称、剖切线、图名及比例。
⑶.正立面、侧立面图: 1: 200①.表示门窗、雨蓬等构配件的形式和位置②.标注图名和比例。
⑷.剖面图: 1: 200①.确定各主要部分的高度及层数, 主要构件的相互关系。
房屋建筑学课程设计背景介绍房屋建筑是人类生存的基本条件之一，是社会发展的标志。
随着社会和经济的发展，房屋建筑越来越重要。
因此，学习房屋建筑学课程对于建筑领域的从业人员及相关专业的学生，都是非常重要的。
课程目标本课程的主要目标是，让学生了解和掌握房屋建筑的基本理论和实际应用，使学生在设计和建造房屋建筑时，能够灵活运用所学知识，提高建筑质量，提高自己的技术和设计能力。
课程内容第一章基本概念与建筑物构件本章主要讲解房屋建筑学的基本概念，包括建筑的形式与术语、建筑结构、建筑模数、建筑构件等内容。
第二章房屋类型与功能本章主要介绍房屋的类型和功能，包括民用住宅、公共建筑、商业建筑、工业建筑、文化建筑等各种类型与功能的房屋建筑。
同时还要介绍不同类型房屋的规划与设计的注意事项。
第三章房屋建筑的结构形式本章主要介绍房屋建筑中的结构形式，包括梁、柱、墙等各种组成部分的结构形式。
同时还将讲述上述组成部分结构的组合形式，以及各种组合的构造原理。
第四章建筑设计要素本章主要介绍房屋建筑中的设计要素，包括造型设计、色彩设计、灯光设计、环境设计等，在设计过程中需要考虑的各种要素，掌握这些要素对于一名优秀的建筑师非常重要。
第五章房屋建筑的施工和管理本章主要讲解房屋建筑的施工和管理，包括材料的选用、施工工艺、施工现场的管理等内容。
同时还将讨论如何保证建筑质量，使其符合国家标准。
课程考核本课程的考核方式主要包括两部分：平时成绩和期末考试。
其中平时成绩占课程总成绩的40%，期末考试占课程总成绩的60%。
平时成绩考核的内容包括实验报告、课堂表现、作业等。
期末考试的内容主要考察学生对本课程所学知识的掌握程度，考试形式包括选择题、填空题和综合题，考试时间为2小时。
总结本课程是建筑类专业必修课程，是学习建筑知识必不可少的一门课程。
本课程的主要目标是让学生掌握房屋建筑的基本理论和实际应用，以及在设计和建造房屋建筑时能够灵活运用所学知识，提高建筑质量，提高自己的技术和设计能力。
房屋建筑学课程设计（定稿）第一篇：房屋建筑学课程设计（定稿）课程设计说明书目录1建筑平面设计2建筑立面设计3建筑剖面设计4门窗设计5楼梯设计6屋面排水设计7总结5 7 9 10课程设计说明书建筑平面设计平面设计包括单个房间设计和平面组合设计（套型设计）。
首先考虑单个房间的设计：根据需要的家具尺寸以及人体活动所需的空间以及建筑模数的要求确定单个房间的尺寸。
然后是平面组合设计：在单个房间设计的基础上综合考虑人流疏散，建筑的朝向等因素，将各房间连成一个有机的整体，满足使用的舒适感。
起居室是家庭活动的主要场所，需要有较宽敞的空间；餐厅又是一个人流比较集中的地方；而走道则是重要的交通联系部分；综合考虑通风采光的要求之后，将其中不必要的隔墙拆除，使室内的视野更加明亮。
这三部分的总面积为28.28m²卧室有主卧室次卧室之分，是分散独立的居住空间，要求安静，分隔且通风。
主卧室面积为13.04m²，大于10 m²；次卧室面积为11.04 m²，大于6m²，所以均满足设计要求。
卫生间不得设于楼梯旁及人流集中的位置，一般以使用方便，隔绝气味为原则。
主卫生间的门的设置正对季风方向，故能满足要求。
其面积为5.75m²，大于2.5m²，故能满足设计要求。
厨房应布置在光线好，空气流通，使用方便的位置，且考虑设备间距问题，避免增加往返走动的距离，还要注意防止油烟，煤气，灰尘串入室内并注意防水。
厨房面积为5.75m²，大于5m²，所以能满足建筑设计要求。
客厅连接生活阳台一个，面积2.47m²各房间尺寸符合建筑设计要求，总面积72.99m²也满足要求。
课程设计说明书建筑立面设计建筑立面主要是采取一些处理手法（立面的比例尺度、立面的虚实与凹凸、立面的线条处理、立面的色彩和质感、立面的重点与细部处理）使建筑活泼生动。
在本设计中，立面图采用水平线条设计，使人产生舒展宁静的感觉；朝南的阳台采用不同的挑出长度，在垂直方向产生层次感；主卧室的门窗和阳台的组合设计使住宅显得有特色，具有一定的造型，产生鲜活的美感。
房屋建筑学 课程设计一、课程目标知识目标：1. 学生能够理解并掌握房屋建筑的基本概念、分类和功能。
2. 学生能够了解房屋建筑的构造组成、材料及施工工艺。
3. 学生能够掌握房屋建筑的基本设计原则和审美标准。
技能目标：1. 学生能够运用所学知识，分析并解决房屋建筑中的一般性问题。
2. 学生能够运用绘图工具，制作简单的房屋建筑平面图和立面图。
3. 学生能够运用比较、分析和评价的方法，对不同类型的房屋建筑进行鉴赏。
情感态度价值观目标：1. 学生对房屋建筑产生兴趣，树立保护环境、节约资源的意识。
2. 学生能够关注房屋建筑与社会、文化、历史的关系，增强对本土建筑文化的认同感。
3. 学生在团队协作中，培养沟通、交流和合作的能力。
课程性质：本课程属于实践性较强的学科，结合理论知识与实践操作，旨在培养学生的空间想象能力、设计能力和审美素养。
学生特点：六年级学生具有一定的认知能力和动手操作能力，对新鲜事物充满好奇，喜欢探索和尝试。
教学要求：教师应注重理论与实践相结合，创设情境，激发学生的学习兴趣；关注学生的个体差异，因材施教，提高学生的综合素质。
通过本课程的学习，使学生能够达到上述具体的学习成果，为后续相关课程的学习奠定基础。
二、教学内容本课程教学内容主要包括以下几部分：1. 房屋建筑基本概念：介绍房屋建筑的定义、分类、功能及发展历程。
- 教材章节：第一章 房屋建筑概述- 内容安排：2课时2. 房屋建筑构造组成：讲解房屋建筑的构造部分、材料及施工工艺。
- 教材章节：第二章 房屋建筑的构造组成- 内容安排：4课时3. 房屋建筑设计原则：阐述房屋建筑的设计原则、审美标准及与环境的关系。
- 教材章节：第三章 房屋建筑设计原则- 内容安排：4课时4. 房屋建筑平面图与立面图：教授如何绘制房屋建筑的平面图和立面图。
- 教材章节：第四章 房屋建筑绘图- 内容安排：4课时5. 房屋建筑鉴赏：分析不同类型的房屋建筑，培养学生的审美素养。
房屋建筑学课程设计Course DesignSubject: House ArchitectureMajor: Civil EngineeringStudent ID:Class:Name:Supervisor:1.Design Overview1.1 ObjectivesXXX the study of "House Architecture" and practical skills training in course design。
students will further understand the principles and methods of general civil building design。
masterthe skills of building n drawing design。
and XXX principles.1.2 Design ns1) This design is for a city-type XXX area。
It is a unit-style。
multi-story residential building (4-6 floors) or a mid-to-high-XXX (7-9 floors).2) Area index: Refer to the multi-level 2000-year comfortable living target XXX Technology Development Center of the Ministry of n and the XXX。
See the table below。
Design XXX Type 1Type 2Type 3Type 4Building area 55-65 m2Building area 70-80 m2Building area 85-90 m2Building area 100-120 m2Usable area 42-48 m2Usable area 53-60 m2Usable area 64-71 m2Usable area 75-90 m23) The apartment layout and。
课程设计科目房屋建筑课程设计专业土木工程学号班级姓名指导教师2018年6月9日目录1、设计概要2、建筑剖面设计3、建筑平面设计4、楼梯设计5、楼梯详图6、个人总结7、参考文献1、设计概要1。
1、目的要求通过《房屋建筑学》的学习和课程设计实践技能训练,让学生进一步了解一般民用建筑设计原理和方法，掌握建筑施工图设计的技能，培养学生综合运用设计原理去分析问题、解决问题的综合能力.1。
2、设计条件（1)本设计为某城市型住宅，位于城市居住小区或工矿住宅区内，为单元式、多层住宅（4～6层）或中高层住宅（7～9层）。
(2）面积指标：参见建设部中国建设技术发展研究中心和日本国际协力事业共同对中国城市提出的一个多元层次的2000年小康居住目标，见下表。
城市示范小区住宅设计建议标准（3）套型及套型比可以自行选定。
（4)层数：五~七层;耐火等级：Ⅱ级；屋面防水等级:Ⅱ～皿级。
（5）结构类型:自定（砖混或框架）（6）房间组成及要求：功能空间低限面积标准如下：起居室18～25 m2（含衣柜面积）主卧室12～16 m2双人次卧室 12～14 m2单人卧室8～10 m2餐厅8 m2、厨房6 m2、包括灶台、调理台、洗地台、搁置台、上柜、下柜、抽油烟机等。
卫生间4~6 m2（双卫可适当增加），包括浴盆、淋浴器、洗脸盆、坐便器、镜箱、洗衣机位、排风道、机械排气等。
门厅：2~3 m2贮藏室；2～4 m2（吊柜不计人）工作室6～8 m2电气设备包括用电量80~120kw·h／月，负荷 1560～4000W(大套可增至 6000W）；电源插座合大居室2～3组，小居室2组,厨房3组,卫生间3组，另设:公用天线、电话、空调线等。
1.3、设计内容及深度要求本次设计在教师给定的住宅方案或学生自己设计构思的方案基础上按施工图深度要求进行,但因无结构、水、电等工种相配合，故只能局部做到建筑施工图的深度。
设计内容如下；(1）、总平面图：比例1：50O。
课程设计科目房屋建筑课程设计专业土木工程学号班级姓名指导教师2018 年 6 月9 日目录1、设计概要2、建筑剖面设计3、建筑平面设计4、楼梯设计5、楼梯详图6、个人总结7、参考文献1、设计概要1.1、目的要求通过《房屋建筑学》的学习和课程设计实践技能训练，让学生进一步了解一般民用建筑设计原理和方法，掌握建筑施工图设计的技能，培养学生综合运用设计原理去分析问题、解决问题的综合能力。
1.2、设计条件(1)本设计为某城市型住宅，位于城市居住小区或工矿住宅区内，为单元式、多层住宅（4～6层）或中高层住宅（7～9层）。
(2)面积指标：参见建设部中国建设技术发展研究中心和日本国际协力事业共同对中国城市提出的一个多元层次的2000年小康居住目标，见下表。
城市示范小区住宅设计建议标准(3)套型及套型比可以自行选定。
(4)层数：五～七层；耐火等级：Ⅱ级；屋面防水等级：Ⅱ～皿级。
(5)结构类型：自定（砖混或框架）(6)房间组成及要求：功能空间低限面积标准如下：起居室18～25 m2（含衣柜面积）主卧室12～16 m2双人次卧室 12～14 m2单人卧室8～10 m2餐厅8 m2、厨房6 m2、包括灶台、调理台、洗地台、搁置台、上柜、下柜、抽油烟机等。
卫生间4～6 m2（双卫可适当增加），包括浴盆、淋浴器、洗脸盆、坐便器、镜箱、洗衣机位、排风道、机械排气等。
门厅：2～3 m2贮藏室；2～4 m2（吊柜不计人）工作室6～8 m2电气设备包括用电量80～120kw·h／月，负荷 1560～4000W（大套可增至 6000W）；电源插座合大居室2～3组，小居室2组，厨房3组，卫生间3组，另设：公用天线、电话、空调线等。
1.3、设计内容及深度要求本次设计在教师给定的住宅方案或学生自己设计构思的方案基础上按施工图深度要求进行，但因无结构、水、电等工种相配合，故只能局部做到建筑施工图的深度。
设计内容如下；（1）、总平面图：比例1：50O。
（2）、建筑平面图：包括底层平面和标准层平面图，比例1：10O或1：20O，屋顶平面图，比例1：10O或1：20O。
（3）、建筑立面图：包括正立面、背立面及侧立面图，比例1：100或1：200。
（4）建筑剖面图；2个，比例1：100。
（5）建筑详图：①表示局部构造的详图，如楼梯详图、外墙身详图、门窗详阁等；②表示房屋设备的详图，如厨房、厕所、浴室以及壁柜、挂衣柜、鞋柜、碗柜、灶台、洗涤盆、污水池、垃圾道、信报箱、阳台晒衣架等详图。
比例自定。
（6）设计简要说明、图纸目录、门窗表、装修表及技术经济指标等。
平均每套建筑面积=总建筑面积（m2）/总套数（套）使用面积系数=[总套内使用面积（m2）/总建筑面积（m2）]×100％住宅单方综合造价（元／m2）2、建筑剖面设计要求用二个横剖面图或一个阶梯剖面图来表示房屋内部的结构形式、分层及高度、构造做法等情况。
①外部尺寸有三道：第一道是窗（或门）、窗间墙、窗台、室内、外高差等尺寸；第二道尺寸是各层的层高；第三道是总高度。
承重墙要画定位轴线，并标注定位轴线的间距尺寸。
②内部尺寸有两种：地坪、楼面、楼梯平台等标高；所能剖到的部分的构造尺寸。
必需时要注写地面、楼面及屋面等的构造层次及做法。
③表达清楚房屋内的墙面、顶棚、楼地面的面层，如踢脚线、墙裙的装饰和设备的配置情况。
④剖面图的图名应与底层平面图上剖切符号的编号一致；和平面图相配合，也可以看清房屋的人口、屋顶、天棚、楼地面、墙、柱、池、坑、楼梯、门、窗各部分的位置、组成、构成、用料等情况。
3、建筑平面设计①外部尺寸：如果平面图的上下、左右是对称的，一般外部尺寸标注在平面图的下方及左侧，如果平面图不对称，则四周都要标注尺寸。
外部尺寸一般分三道标注：最外面的一道是外包尺寸，表示房屋的总长度和总宽度；中间一道尺寸表示定位轴线间的距离；最里面一道尺寸，表示门窗洞口、门或窗间墙、墙端等细部尺寸。
底层平面图还应标注室外台阶、花台、散水等尺寸。
②内部尺寸；包括房间内的净尺寸、门窗洞、墙厚、往、砖垛和固定设备（加厕所、盥洗、工作台、搁板等）的大小、位置及墙、往与轴线的平面位置尺寸关系等。
③纵、横定位轴线编号及门窗编号：门窗在平面图中，只能反映出它们的位置、数量和洞口宽度尺寸，窗的开启形式和构造等情况是无法表达的。
每个工程的门窗规格、型号、数量都应有门窗表说明，门代号用M表示，窗代号用C表示，并加注编号以便区分。
④标注房屋各组成部分的标高情况：如室内、外地面、楼面、楼梯平台面、室外台阶面、阳台面等处都应当分别注明标高。
对于楼地面有坡度时，通常用箭头加注坡度符号表明。
⑤从平面图中可以看出楼梯的位置、楼梯间的尺寸，起步方向、楼梯段宽度、平台宽度、栏杆位置、踏步级数、楼梯走向等内容。
⑥在底层平面图中，常将建筑剖面图的剖切位置用剖切符号表达出。
⑦建筑平面图的下方标注图名及比例，底层平面图应附有指北针表明建筑的朝向。
⑧建筑平面中应表示出各种设备的位置、尺寸、规格、型号等，它与专业设备施工图相配合供施工等用，有的局部详细构造做法用详图索引符号表示。
4、楼梯设计4.1、设计要求楼梯平面形式的选用，主要依据其使用性质和重要程度来决定。
直跑楼梯具有方向单一，贯通空间的特点，双分平行楼梯和双分转角楼梯则是均衡对称的形式，典雅庄重。
双跑楼梯、三跑楼梯一般用于不对称的平面布局，既可用于主要楼梯，也可用在次要部位作为辅助性质的楼梯。
人流疏散量大的建筑常采用交叉楼梯和剪刀楼梯的形式，不仅有利于人流疏散，还可达到有效利用空间的效果。
（1）总高尺寸：从室外地坪到女儿墙顶面或挑檐口的上表面。
（2）层高尺寸：室外地坪到底层地面，底层地面到上一层楼面，楼面到屋顶。
（3）门窗洞口的高度和窗台高，梁高。
（4）梯段长（步数×步宽）、平台宽、梯段高（步数×步高）标高：楼地面、平台面、室外地坪、檐口上表面、女儿墙压顶上表面、雨蓬底面等。
（5）楼梯栏杆扶手高度的确定：楼梯扶手高度的确定与楼梯的坡度和楼梯的使用要求有关，很陡的楼梯楼梯的扶手要高一点；根据实际的情况，取楼梯的扶手高度为900mm，梯井的宽度为100mm。
/4.244.2、具体做法①外部尺寸有三道：第一道是窗（或门）、窗间墙、窗台、室内、外高差等尺寸；第二道尺寸是各层的层高；第三道是总高度。
承重墙要画定位轴线，并标注定位轴线的间距尺寸。
②内部尺寸有两种：地坪、楼面、楼梯平台等标高；所能剖到的部分的构造尺寸。
必需时要注写地面、楼面及屋面等的构造层次及做法。
③表达清楚房屋内的墙面、顶棚、楼地面的面层，如踢脚线配置情况。
④剖面图的图名应与首层平面图上剖切符号的编号一致；和平图相配合，也可以看清房屋的入口、屋顶、顶棚、楼地面、墙、柱、池、坑、楼梯、门、窗各部分的位置、组成、构成、用料等情况。
4.3、楼梯的计算本工程中采用双跑楼梯①本住宅的楼梯为封闭式楼梯，层高3000mm，初步确定步数18步②踏步高度h=3000/18=167mm，踏步宽度b取270mm。
③楼梯段水平投影长度L1=270×（9-1）=2160mm④取梯井宽度为160mm，则楼梯的宽度D1≥（2400-160-240）/2=1000mm⑤中间休息平台的宽度为L2=1070mm，楼梯平台宽度D2=4800-2160-1070-250=1320mm⑥底层楼梯的净高H1=1500/9×9-350+900=2050mm⑦为满足底层休息平台下过人的要求，降低室内地坪900mm，此时H1=2050>2000mm。
符合要求。
5、楼梯详图楼梯平面图：要画出房屋首层、标准层和顶层三个平面图。
表明楼梯间在建筑中的平面位置及有关定位轴线的布置；表明楼梯间、楼梯段、楼梯井和休息平面形式、尺寸、踏步的宽度和踏步数，表明楼梯走向；各层楼地面的休息平台面的标高；在底层楼梯平面图中注出楼梯垂直剖面图的剖切位置及剖视方向等。
5.1、勒脚勒脚是墙身接近室外地面的部分，一般情况下，其高度为室内地坪与室外地面的高差部分。
它起着保护墙身和增加建筑物立面美观的作用。
由于它容易受到外界的碰撞和雨、雪的侵蚀，遭到破坏，同时地表水和地下水的毛细作用所形成的地潮也会造成对勒脚部位的侵蚀。
所以，在构造上必须采取相应的防护措施。
勒脚防潮层：分为水平防潮层和垂直防潮层。
当室内地坪出现高差或室内地坪低于室外地面时，要同时设置水平防潮层和垂直防潮层。
本工程只设水平防潮层。
水平防潮层根据材料的不同，一般有油毡防潮层、防水砂浆防潮层、配筋细石混凝土防潮层。
油毡防潮层具有一定的韧性、延伸性和良好的防潮性。
由于油毡层降低了上下砌体之间的粘结力，且降低了砌体的整体性，对抗震不利，目前已少用。
砂浆防潮层是在需要设置防潮层的位置铺设防水砂浆。
防水砂浆能克服油毡防潮层的缺点，但由于砂浆系脆性材料，易开裂。
故不适于地基会产生微小变形的建筑中。
为了提高防潮层的抗裂性能，常采用60mm厚的配筋细石混凝土防潮层。
工程中常在标高-0.06m处设防潮层。
5.2、屋面设计说明（1）屋面为不可上人屋面。
（2）基层与突出屋面结构（女儿墙、墙、变形缝、管道、天沟、檐口）的转角处水泥砂浆粉刷均做成圆弧或圆角。
（3）凡管道穿屋面等屋面留洞孔位置须检查核实后再做防水材料，避免做防水材料后再凿洞。
（4）高屋面雨水排至低屋面时，应在雨水管下方屋面铺放一块细石混凝土板保护。
5.3、各部分构造及装修说明①门窗浴室门宽可用600，不小于700的门可使所需设备通过；浴室一般只应有一扇门；门的开启方向要注意：门不会碰撞正在使用设备的人，门可遮挡坐便器，门可置于全开状以便夏季通风。
窗户：从采光、通风、私密性的角度考虑，窗户位置越高越好，无外窗的室内浴室需要可靠的自然或机械排风系统，以及更佳的替代自然光的人工照明。
6、个人总结1、通过本次课程设计，使我们对从住宅楼基本设计方案到施工图计的基本过程的设计方法、步骤、思路、有一定的了解与认识。
整个过程周密有序，有利于我们按时高质高量完成课程设计。
2、此次课程设计我们基本能按照设计任务书、指导书、技术条件，建筑设计规范的要求进行。
以目前所掌握的专业知识来判定所作出的方案功能分区比较合理、小空间分隔较为灵活，相互联系方便，开敞性与封闭性能灵活、渗透，整体设计基本满足使用要求，同时也符合设计特点；竖向设计高低错落，变化丰富；施工图设计表达清楚。
但是在设计指导过程中也出现一些未解决的问题。
相信在今后进一步对专业知识的学习中不断的加强与改进。
3、同时，在设计制图方面我们也存在不少问题，对制图的规范与要求还不够了解。
对制图规范中的线型要求、尺寸标注等方面可能还有错漏之处。
手工绘图的能力还需要加强。
但通过这次课程设计使我们对我们所学的专业有了更进一步的了解，通过老师对我们的指点，提高了我们的动手能力，为今后的学习和工作打下了良好的基础。
