MS基本原理与仪器结构

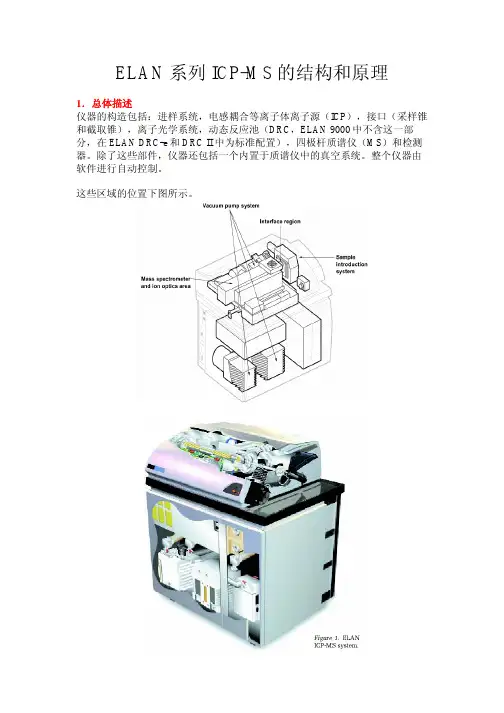

ELAN系列ICP-MS的结构和原理1．总体描述仪器的构造包括：进样系统，电感耦合等离子体离子源（ICP），接口（采样锥和截取锥），离子光学系统，动态反应池（DRC，ELAN 9000中不含这一部分，在ELAN DRC-e和DRC II中为标准配置），四极杆质谱仪（MS）和检测器。

除了这些部件，仪器还包括一个内置于质谱仪中的真空系统。

整个仪器由软件进行自动控制。

这些区域的位置下图所示。

2．进样系统概述样品进样系统是将待测样品转变成合适的形式，即雾化的电离状态从而进入仪器的接口区。

简单地讲，样品进样系统的目的就是将样品送入等离子体。

下面的框图说明了样品在流经ELAN的样品进样区所经过的区域，包括以下几部分：蠕动泵、雾化器、雾室、ICP炬管。

2.1 蠕动泵系统集成的蠕动泵是为了保证在一定的流速下将液体样品由容器送入雾化器。

它位于顶盖的右侧。

通过改变滚轮的转速，蠕动泵还可以调节样品的提升率。

另外，由于样品的粘度不同（标准样品和空白样品），蠕动泵还可补偿提升率的不同。

2.2 雾化器ELAN 9000和DRC-e标准的样品进样系统是耐HF酸耐高盐分进样系统。

2.3 雾室ELAN 9000和DRC-e的标准配置雾室由Ryton材料制成。

这种聚合物可耐无机酸和有机溶剂。

2.4 ICP炬管很小的样品气雾液滴在雾化器气流的带动下由雾室出来进入ICP炬管。

这是通过一个很小的喷射管完成的。

在ELAN 9000和DRC-e标准配置中，喷射管是由刚玉制成的。

3．电感耦合等离子体离子源（ICP）射频发生器是ELAN主要部件。

它是完全由计算机控制，功率为40MHz的自激设计。

计算机控制可以使整个系统实现自动化操作。

射频发生器的作用是将交流功率转换成为射频功率，从而用来维持氩气等离子体。

使用40MHz的频率，振荡器使用一个功率放大器，可以产生1.6kW的功率。

感应加热线圈：射频感应加热线圈包括3匝铜管。

感应加热线圈冷却是借助于将等离子体带入炬管的氩气进行的，因此无需另外的冷却液体用来冷却感应加热线圈。

质谱法（MS）：原理、应用与实践一、简介质谱法（Mass Spectrometry，简称MS）是一种用于测定物质分子质量和结构分析的实验方法。

它通过将物质转化为离子，并根据其质量/电荷比（m/z）进行分离和检测，实现对物质组成的定量和定性分析。

在这份文档中，我们将详细介绍质谱法的基本原理、仪器组成、不同类型的质谱法以及其在各个领域的应用。

二、质谱法的基本原理质谱法的工作原理可以概括为以下几个步骤：1. 电离：首先，待分析的物质被转化为离子。

这个过程可以通过各种方式实现，包括电子撞击、化学电离、光致电离等。

2. 分离：然后，离子根据其m/z进行分离。

这通常是通过磁场或电场实现的。

3. 检测：最后，分离后的离子被检测和量化。

这通常通过检测离子产生的电子或光子来实现。

三、质谱法的仪器组成质谱仪主要由以下几部分组成：1. 电离源：用于将待分析的物质转化为离子。

2. 质量分析器：用于根据离子的m/z进行分离。

3. 检测器：用于检测和量化离子。

4. 数据处理系统：用于处理检测器产生的信号，生成质谱图。

四、不同类型的质谱法根据不同的电离方法和质量分析器，质谱法可以分为多种类型，包括：1. 电子撞击质谱法（EI-MS）：在这种方法中，待分析的物质被电子撞击后转化为离子。

2. 磁扇质谱法（MASS）：在这种方法中，离子在磁场中运动，根据其m/z进行分离。

3. 飞行时间质谱法（TOF-MS）：在这种方法中，离子在电场中飞行，根据其m/z 和飞行时间进行分离。

4. 电喷雾质谱法（ESI-MS）：在这种方法中，待分析的物质在电喷雾作用下转化为离子。

五、质谱法的应用质谱法在许多领域都有广泛的应用，包括：1. 生物医学：在生物医学研究中，质谱法被用于蛋白质组学、代谢组学等领域的研究。

2. 环境科学：在环境科学中，质谱法被用于监测环境中的污染物。

3. 化学分析：在化学分析中，质谱法被用于确定化合物的结构和纯度。

4. 食品安全：在食品安全领域，质谱法被用于检测食品中的有害物质。

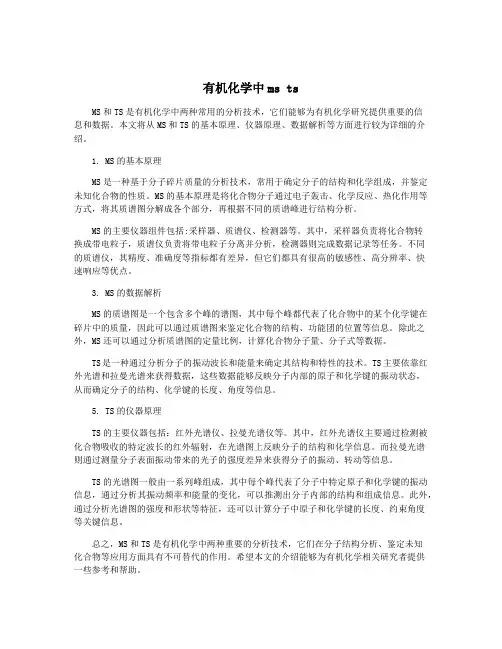

有机化学中ms tsMS和TS是有机化学中两种常用的分析技术，它们能够为有机化学研究提供重要的信息和数据。

本文将从MS和TS的基本原理、仪器原理、数据解析等方面进行较为详细的介绍。

1. MS的基本原理MS是一种基于分子碎片质量的分析技术，常用于确定分子的结构和化学组成，并鉴定未知化合物的性质。

MS的基本原理是将化合物分子通过电子轰击、化学反应、热化作用等方式，将其质谱图分解成各个部分，再根据不同的质谱峰进行结构分析。

MS的主要仪器组件包括:采样器、质谱仪、检测器等。

其中，采样器负责将化合物转换成带电粒子，质谱仪负责将带电粒子分离并分析，检测器则完成数据记录等任务。

不同的质谱仪，其精度、准确度等指标都有差异，但它们都具有很高的敏感性、高分辨率、快速响应等优点。

3. MS的数据解析MS的质谱图是一个包含多个峰的谱图，其中每个峰都代表了化合物中的某个化学键在碎片中的质量，因此可以通过质谱图来鉴定化合物的结构、功能团的位置等信息。

除此之外，MS还可以通过分析质谱图的定量比例，计算化合物分子量、分子式等数据。

TS是一种通过分析分子的振动波长和能量来确定其结构和特性的技术。

TS主要依靠红外光谱和拉曼光谱来获得数据，这些数据能够反映分子内部的原子和化学键的振动状态，从而确定分子的结构、化学键的长度、角度等信息。

5. TS的仪器原理TS的主要仪器包括：红外光谱仪、拉曼光谱仪等。

其中，红外光谱仪主要通过检测被化合物吸收的特定波长的红外辐射，在光谱图上反映分子的结构和化学信息。

而拉曼光谱则通过测量分子表面振动带来的光子的强度差异来获得分子的振动、转动等信息。

TS的光谱图一般由一系列峰组成，其中每个峰代表了分子中特定原子和化学键的振动信息，通过分析其振动频率和能量的变化，可以推测出分子内部的结构和组成信息。

此外，通过分析光谱图的强度和形状等特征，还可以计算分子中原子和化学键的长度、约束角度等关键信息。

总之，MS和TS是有机化学中两种重要的分析技术，它们在分子结构分析、鉴定未知化合物等应用方面具有不可替代的作用。

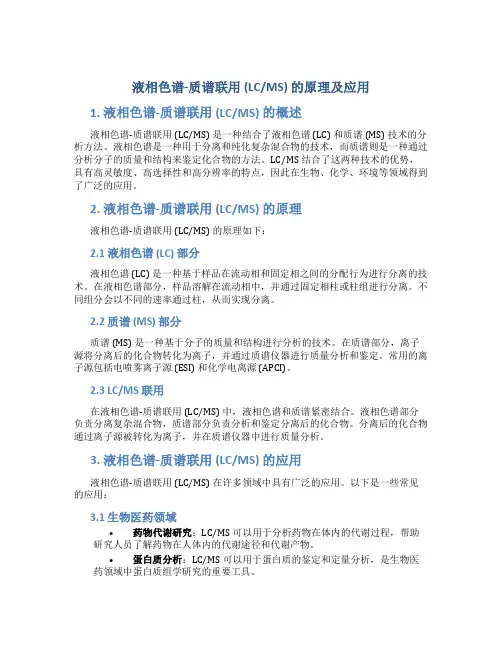

液相色谱-质谱联用 (LC/MS) 的原理及应用1. 液相色谱-质谱联用 (LC/MS) 的概述液相色谱-质谱联用 (LC/MS) 是一种结合了液相色谱 (LC) 和质谱 (MS) 技术的分析方法。

液相色谱是一种用于分离和纯化复杂混合物的技术，而质谱则是一种通过分析分子的质量和结构来鉴定化合物的方法。

LC/MS 结合了这两种技术的优势，具有高灵敏度、高选择性和高分辨率的特点，因此在生物、化学、环境等领域得到了广泛的应用。

2. 液相色谱-质谱联用 (LC/MS) 的原理液相色谱-质谱联用 (LC/MS) 的原理如下：2.1 液相色谱 (LC) 部分液相色谱 (LC) 是一种基于样品在流动相和固定相之间的分配行为进行分离的技术。

在液相色谱部分，样品溶解在流动相中，并通过固定相柱或柱组进行分离。

不同组分会以不同的速率通过柱，从而实现分离。

2.2 质谱 (MS) 部分质谱 (MS) 是一种基于分子的质量和结构进行分析的技术。

在质谱部分，离子源将分离后的化合物转化为离子，并通过质谱仪器进行质量分析和鉴定。

常用的离子源包括电喷雾离子源 (ESI) 和化学电离源 (APCI)。

2.3 LC/MS 联用在液相色谱-质谱联用 (LC/MS) 中，液相色谱和质谱紧密结合。

液相色谱部分负责分离复杂混合物，质谱部分负责分析和鉴定分离后的化合物。

分离后的化合物通过离子源被转化为离子，并在质谱仪器中进行质量分析。

3. 液相色谱-质谱联用 (LC/MS) 的应用液相色谱-质谱联用 (LC/MS) 在许多领域中具有广泛的应用。

以下是一些常见的应用：3.1 生物医药领域•药物代谢研究：LC/MS 可以用于分析药物在体内的代谢过程，帮助研究人员了解药物在人体内的代谢途径和代谢产物。

•蛋白质分析：LC/MS 可以用于蛋白质的鉴定和定量分析，是生物医药领域中蛋白质组学研究的重要工具。

3.2 环境领域•污染物检测：LC/MS 可以用于分析水体、土壤、大气中的污染物，帮助监测环境中的污染程度和来源。
