可编辑可修改2021年一建机电必考知识点归纳1H411010机电工程常用材料1H411011常用金属材料的类型及应用一、黑色金属材料的类型及应用〔一〕碳素结构钢〔普碳钢〕1. 碳素结构钢的分级按照碳素结构钢屈服强度的下限值将其分为四个级别，其钢号对应为Q275及以下，其中Q代表屈服强度，数字为屈服强度的下限值，数字后面标注的字母 A、B、C、D表示钢材质量等级，即硫、磷质量分数不同，A级钢中硫、磷含量最高，D级钢中硫、磷含量最低〔即：A级质量等级最低，D级质量等级最高〕。

2.碳素结构钢的特性及用途〔1〕通常轧制成钢筋、钢板、钢管等；可用于重要的焊接件。

〔2〕碳素结构钢具有良好的塑性和韧性，易于成型和焊接，常以热轧态供货，一般不再进行热处理，能够满足一般工程构件的要求，所以使用极为广泛。

〔二〕低合金结构钢〔低合金高强度钢〕1. 低合金结构钢的分级〔有Q345及以上八个强度等级〕2.低合金结构钢的特性及用途1〕低合金结构钢具有高强度、高韧性、良好的冷成形和焊接性能、低的冷脆转变温度和良好的耐蚀性等综合力学性能。

〔2021案〕2〕低合金结构钢主要适用于桥梁、钢结构、锅炉汽包、压力容器、压力管道、船舶、车辆、重轨和轻轨等制造。

〔2021多〕〔三〕铸钢和铸铁〔四〕特殊性能低合金高强度钢〔特殊钢〕特殊性能低合金高强度钢分类工程结构用特殊钢主要包括耐候钢、耐热钢、耐海水腐蚀钢、耐磨钢、外表处理钢材、汽车冲压钢板、石油及天然气管线钢、工程机械用钢与可焊接高强度钢、钢筋钢、低温用钢以及钢轨钢等。

〔五〕钢材的类型及应用〔型钢、板材、管材、钢制品〕〔2021单〕1. 型钢。

例如，电站锅炉钢架的立柱通常采用宽翼缘H型钢；炉墙刚性梁采用工字钢制成。

管材。

机电工程中常用的有普通无缝钢管、螺旋缝钢管、焊接钢管、无缝不锈钢管、高压无缝钢管等。

例如，锅炉水冷壁和省煤器使用的无缝钢管一般采用优质碳素钢管或低合金钢管，但过热器和再热器-1--1-可编辑可修改采用15CrMo或12CrlMoV等材质的无缝钢管。

2024年一建机电实务考前重点一、机电工程常用材料及工程设备。

1. 金属材料。

黑色金属材料。

碳素结构钢，就像建筑里的“老实人”，质量等级从A到D，数字越大，强度和韧性越好。

比如说Q235，在机电工程里用得特别多，像一些简单的结构支架啥的可能就用它。

低合金结构钢，这可是“升级版”的钢材，有良好的综合力学性能。

例如Q345，在大型的机电设备基座之类的地方经常露面。

有色金属材料。

铜及铜合金，铜就像金属中的“贵族”，导电性好得很。

黄铜（铜锌合金）在一些阀门、管件制作中经常用到，因为它既有一定的强度又有不错的加工性能。

铝及铝合金，轻盈又耐腐蚀。

在一些对重量有要求的机电设备外壳或者通风管道制作中可能会用到。

2. 电气材料。

电线电缆，这就像机电工程里的“血管”，把电能输送到各个地方。

聚氯乙烯绝缘电线（BV线）在一般的室内电气线路敷设中很常见。

而电缆呢，像交联聚乙烯绝缘电力电缆（YJV），它能承受较高的电压，常用于中高压电力传输。

绝缘材料，像云母制品，它绝缘性能好，耐高温，在电机、电器的绝缘部位就起着“保护神”的作用。

3. 机电工程设备。

通用设备。

泵，离心泵就像一个勤劳的“搬运工”，把液体从低处搬到高处。

它的性能参数（流量、扬程、功率等）一定要搞清楚，这可是考试的常客。

比如说，扬程就是泵能把液体提升的高度，就像你要知道一个人能搬多重的东西，能搬到多高的地方一样。

风机，离心风机、轴流风机啥的，主要是用来输送气体的。

风机的风量、风压等参数也要牢记，风机在通风系统里那可是核心角色，就像人的肺一样，负责气体的交换和流动。

专用设备。

火力发电设备，锅炉、汽轮机、发电机是火力发电的“铁三角”。

锅炉就像一个大“蒸笼”，把水变成蒸汽；汽轮机就像一个大力士，蒸汽推动它转动；发电机就像一个魔法盒，把机械能转化成电能。

它们之间的安装顺序、技术要求都是重点。

石油化工设备，像反应釜这种设备，里面的化学反应可复杂了，它的材质选择、密封要求都是考点。

一建机电实务核心知识点整理1 机电工程项目常用材料机电工程项目常用材料有金属材料、非金属材料和电工线材。

掌握机电工程项目常用金属材料的类型及应用金属材料分黑色金属和有色金属两大类。

一、黑色金属材料的类型及应用(一)碳素结构钢（普碳钢）按照其屈服强度的下限值分为4个级别，其钢号对应为Ql95、Q215、Q235和Q275，其中Q代表屈服强度，数字为屈服强度的下限值。

碳素结构钢具有良好的塑性和韧性，易于成形和焊接，常以热轧态供货，一般不再进行热处理。

如常见的各种型钢、钢筋、钢丝等，优质碳素钢还可以制成钢丝、钢绞线、圆钢、高强度螺栓及预应力锚具等。

(二)低合金结构钢也称低合金高强度钢，根据屈服强度划分共有Q345、Q390、Q420、Q460、Q500、Q550、Q620和Q690八个等级。

低合金结构钢是在普通钢中加入微量合金元素，而具有较好的综合力学性能。

主要适用于锅炉汽包、压力容器、压力管道、桥梁、重轨和轻轨等制造。

例如：某600MW超超临界电站锅炉汽包使用的就是Q460型钢；机电工程施工中使用的起重机就是Q345型钢制造的。

(三)特殊性能低合金高强度钢（也称特殊钢）工程结构用特殊钢包括：耐候钢、耐海水腐蚀钢、表面处理钢材、汽车冲压钢板、石油及天然气管线钢、工程机械用钢与可焊接高强度钢、钢筋钢、低温用钢以及钢轨钢等。

1．耐候钢：具有良好的焊接性能。

在钢中加入少量合金元素，如Cu、Cr、Ni、P等，使其在金属基体表面形成保护层，提高钢材的耐候性能，同时保持钢材具有良好的焊接性能，主要用于车辆、桥梁、房屋、集装箱等钢结构中。

2．石油及天然气管线钢：主要是为石油和天然气管道制造所使用的钢。

通常包括高强度管线管和耐腐蚀的低合金高强度管线管。

3．钢筋钢：（属于建筑结构用钢）有热轧光圆钢筋、热轧带肋钢筋和冷轧带肋钢筋、余热处理钢筋以及预应力混凝土用钢丝等。

(四)钢材的类型及应用1．型钢机电工程中常用型钢主要有：圆钢、方钢、扁钢、H型钢、工字钢、T形钢、角钢、槽钢、钢轨等。

2020年全国一级建造师职业资格考试《机电工程管理与实务》考点精讲第一章★★★【4节，共20目】，约90分第二章★★【共15目】，约60分第三章★★【2节，共5目】，约10分教材章节与考点重要度第一章机电工程技术第一节目分值预估重要度常用材料及工程设备机电工程常用材料1分★机电工程常用工程设备1分★第二节目分值预估重要度机电工程专业技术工程测量技术1-5分★★-起重技术5-7分★★+焊接技术5-8分★★+第三节目分值预估重要度工业机电工程安装技术机械设备安装技术2分★电气工程安装技术6-10分★★+管道工程施工技术2-7分★★静置设备及金属结构安装技术2-7分★★-发电设备安装技术2-7分★★-自动化仪表工程安装技术1分★防腐蚀工程施工技术1分★绝热工程施工技术1分★炉窑砌筑工程施工技术0-5分★+第四节目分值预估重要度建筑机电工程施工技术建筑管道工程施工技术7-15分★★★建筑电气工程施工技术6-10分★★★通风与空调工程施工技术2-8分★★+建筑智能化工程施工技术2分★电梯工程施工技术1-7分★★-消防工程施工技术1-7分★★-第二章机电工程项目施工管理目分值预估重要度机电工程项目管理的程序及任务0-2分★★机电工程施工招标投标管理0-2分★机电工程施工合同管理1-6分★★机电工程采购管理1-6分★★机电工程施工组织设计1-6分★★机电工程施工资源管理2-8分★机电工程施工协调管理0-5分★机电工程施工进度管理0-10分★★机电工程施工成本管理2-7分★★机电工程施工预结算近10年没有考过目分值预估重要度机电工程施工现场职业健康安全与环境管理6-12分★★★机电工程施工质量管理5-7分★★机电工程试运行管理2-7分★★机电工程竣工验收管理1-6分★机电工程保修与回访管理1-6分★第三章机电工程项目施工相关法规与标准第一节目分值预估重要度机电工程项目施工相关法规计量的法律规定1-3分★建设用电及施工的法律规定1-4分★特种设备的法律规定1-6分★★第二节目分值预估重要度机电工程项目施工相关标准工业安装工程施工质量验收统一要求1-6分★建筑安装工程施工质量验收统一要求1-6分★课程内容大体的安排1.知识点（考点）；2.该知识点在考试时要注意的干扰项；3.考点总结；4.通过随堂练习对部分知识点进行巩固。

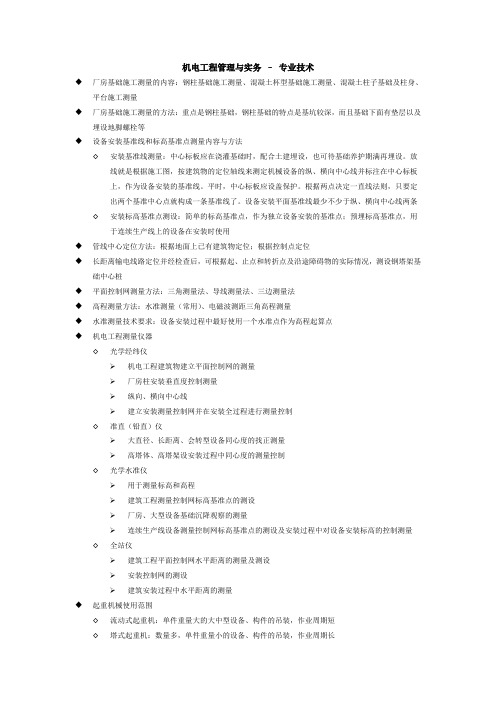

机电工程管理与实务–专业技术◆厂房基础施工测量的内容：钢柱基础施工测量、混凝土杯型基础施工测量、混凝土柱子基础及柱身、平台施工测量◆厂房基础施工测量的方法：重点是钢柱基础，钢柱基础的特点是基坑较深，而且基础下面有垫层以及埋设地脚螺栓等◆设备安装基准线和标高基准点测量内容与方法◊安装基准线测量：中心标板应在浇灌基础时，配合土建埋设，也可待基础养护期满再埋设。

放线就是根据施工图，按建筑物的定位轴线来测定机械设备的纵、横向中心线并标注在中心标板上，作为设备安装的基准线。

平时，中心标板应设盖保护。

根据两点决定一直线法则，只要定出两个基准中心点就构成一条基准线了。

设备安装平面基准线最少不少于纵、横向中心线两条◊安装标高基准点测设：简单的标高基准点，作为独立设备安装的基准点；预埋标高基准点，用于连续生产线上的设备在安装时使用◆管线中心定位方法：根据地面上已有建筑物定位；根据控制点定位◆长距离输电线路定位并经检查后，可根据起、止点和转折点及沿途障碍物的实际情况，测设钢塔架基础中心桩◆平面控制网测量方法：三角测量法、导线测量法、三边测量法◆高程测量方法：水准测量（常用）、电磁波测距三角高程测量◆水准测量技术要求：设备安装过程中最好使用一个水准点作为高程起算点◆机电工程测量仪器◊光学经纬仪➢机电工程建筑物建立平面控制网的测量➢厂房柱安装垂直度控制测量➢纵向、横向中心线➢建立安装测量控制网并在安装全过程进行测量控制◊准直（铅直）仪➢大直径、长距离、会转型设备同心度的找正测量➢高塔体、高塔架设安装过程中同心度的测量控制◊光学水准仪➢用于测量标高和高程➢建筑工程测量控制网标高基准点的测设➢厂房、大型设备基础沉降观察的测量➢连续生产线设备测量控制网标高基准点的测设及安装过程中对设备安装标高的控制测量◊全站仪➢建筑工程平面控制网水平距离的测量及测设➢安装控制网的测设➢建筑安装过程中水平距离的测量◆起重机械使用范围◊流动式起重机：单件重量大的大中型设备、构件的吊装，作业周期短◊塔式起重机：数量多，单件重量小的设备、构件的吊装，作业周期长◊桅杆式起重机：特重、特高和场地受到特殊限制的吊装◆起重机基本参数：载荷、额定起重量、最大起升高度◆载荷◊动载荷：吊装过程中产生的惯性载荷，K1=1.1◊不均衡载荷：多分支共同抬吊一个重物时由于不同步而不能按照比例承担载荷，K2=1.1~1.2 ◊计算载荷：为了计入动载荷、不均衡载荷的影响，以计算载荷作为吊装计算和索、吊具设置依据Qj = K1·K2·Q Q为设备及索吊具重量的总和◆流动式起重机选用步骤◊根据被吊设备或构件的就位位置、现场具体情况等确定起重机的站车位置（幅度）◊根据被吊设备或构件的就位高度、设备尺寸、吊索高度等和站车位置（幅度），查起重机的特性曲线，确定其臂长◊根据已确定的幅度、臂长，查起重机的特性曲线，确定起重机的承载能力◊若起重机承载能力大于被吊装设备或构件的重量，则选择合格，否则重选◆流动式起重机的地基处理◊吊装前必须对地基（或基础）进行试验和验收，按规定进行地基沉降预压试验◊在复杂地基上吊装重型设备，应由专业人员专门进行基础设计，验收时同样要进行沉降预压试验◆钢丝绳安全系数◊用做缆风绳 3.5◊用做滑轮组跑绳 5◊用做吊索8◊用做载人10~12◆卷扬机基本参数：额定牵引拉力、工作速度、容绳量（实际使用钢丝绳的直径如果与铭牌标注不同，必须进行容绳量校核）◆吊装方法选择原则：安全可靠、经济可行◆吊装方案主要内容◊工程概况◊编制依据◊方案选择◊工艺分析与工艺布置◊吊装平面布置图◊施工步骤与工艺岗位分工◊工艺计算（受力分析与计算、机具选择、被吊设备、构件校核）◊进度计划◊资源计划（人力、机具、材料）◊安全措施◊风险评估与应急预案◆吊装方案的审批◊施工技术负责人审批➢单件起吊重量≥10kN的起重吊装工程➢采用起重机械进行安装的工程◊施工单位组织专家对方案进行论证，再经施工技术负责人审批➢单件起吊重量≥100kN的起重吊装工程➢起重量≥300kN的起重设备安装工程◆起重吊装作业失稳的原因及预防措施◊起重机械失稳原因超载、支腿不稳定、吊臂偏心过大、机械故障◊起重机械失稳预防严格机械检查、严禁超载、打好支腿并用道木和钢板垫实基础，确保支腿稳定◊掉装系统失稳原因多机吊装不同步、不同起重能力的多机吊装荷载分配不均、多动作、多岗位指挥协调失误、桅杆系统缆风绳地锚失稳◊掉装系统失稳预防尽量采用同机型同吊装能力的吊车、集群千斤顶或卷扬机通过计算及控制来实现多吊点同步、通过主副指挥实现多机吊装同步、制定周密指挥和和操作程序进行演练达到指挥协调一致、缆风绳和地锚严格按吊装方案和工艺计算设置◊吊装设备或构件失稳原因设计与吊装时受力不一致、设备或构件的刚度偏小◊吊装设备或构件失稳预防对细长或大面积设备构件采用多吊点吊装、薄壁设备进行加固加强、对型钢结构网架结构的薄弱部位或杆件进行加固或加大截面◆地锚的种类和应用◊全埋式地锚（承受较大拉力、适于重型吊装）◊活动式地锚（承受拉力不大、移动方便、重复利用率高、适于改扩建工程）◊利用建筑物（混凝土基础、混凝土柱）作为地锚，之前必须获得建筑物设计单位的书面认可◆埋弧焊：焊接速度高、焊缝质量好、特别适用于焊接大型工件的直缝和环缝◆熔化极气体保护焊：方便的进行各种位置焊接、焊接速度快、熔敷率较高◆电阻焊：电焊、缝焊、凸焊、对焊◆焊接工艺评定及其作用◊焊接工艺评定：在产品正式焊接以前，对初步拟定的焊接工艺细则卡或其他规程中的焊接工艺进行的验证性试验◊焊接工艺评定作用：用于验证和评定焊接工艺方案的正确性◆焊条的选用原则◊按焊接材料的力学性能和化学成分选用◊按焊接的使用性能和工作条件选用◊按焊件的结构特点和受力状态选用◆埋弧焊机特性：只适用于长缝的焊接、不适合焊接薄板◆熔化极气体保护焊机特性◊CO2气体保护焊生产效率高、成本低、焊接应力变形小、焊接质量高、操作简便◊熔化极氩弧焊的焊丝既作为电极又作为填充金属，焊接电流密度可以提高。

2024年一建《机电实务》必过知识点总结嘿！朋友们，今天咱们来好好唠唠2024 年一建《《机电实务》必过的知识点总结。

哎呀呀，这可是个相当重要的事儿呢！首先呀，咱们得聊聊机电工程材料这一块儿。

像金属材料，那可真是种类繁多呀！黑色金属，有色金属，各自都有独特的性能和用途。

比如说钢材，强度高、韧性好，在建筑结构中那是不可或缺的呀！还有那些有色金属，像铜、铝，导电性那叫一个优秀，在电气领域发挥着重要作用呢！再说说机械设备安装技术。

哇，这部分知识点可不少！设备基础的验收，安装精度的控制，每一个环节都不能马虎。

基础的质量直接影响设备运行的稳定性，精度控制不好，设备运行起来可能就会出大问题！电气装置安装工程也是重点呢。

变压器的安装调试，配电柜的布线，这些都需要我们牢记在心。

还有电缆的敷设，那得注意敷设方式、保护措施，稍有不慎，就可能影响电力传输的效果。

工业管道工程也不能落下呀！管道的材质选择、焊接工艺、压力试验，哪一个环节都至关重要。

焊接不好，管道容易泄漏；压力试验不过关，使用起来就存在安全隐患。

哎呀呀，还有静置设备及金属结构安装技术。

塔器、储罐的安装，那都有严格的规范和要求。

钢结构的制作与安装，更是要保证质量和稳定性。

自动化仪表工程也是必考的。

仪表的选型、校准，控制系统的调试，都需要我们熟练掌握。

不然，整个自动化生产流程可能就会出现故障。

防腐绝热工程也得重视起来。

防腐材料的选择，绝热层的施工，都关系到设备的使用寿命和节能效果。

消防工程更是重中之重！火灾自动报警系统、灭火系统的安装和调试，那可是关乎生命财产安全的大事！总之呢，2024 年一建《《机电实务》的这些必过知识点，咱们得一个一个攻克，认真复习，多做练习。

相信只要咱们下足功夫，这《《机电实务》一定能过！加油呀朋友们！。

一建必考知识点机电实务2
【考点】常用非金属材料的类型及应用
一、硅酸盐材料的类型及应用
水泥、保温棉、砌筑材料和陶瓷等。

常用的保温棉有：膨胀珍珠岩类、离心玻璃棉类、超细玻璃棉类、微孔硅酸壳、矿棉类、岩棉类等。

二、高分子材料的类型及应用
1.塑料
2.橡胶
3.纤维
4.涂料
5.粘结剂
记忆：咸盐图像素高。

三.非金属板材的类型及应用
记忆：秋菊打官司，维权聚硬。

【考点】导线的类型及应用
导线是用来传送电能和信号的。

按其性能、结构和使用特点可分为裸导线.绝缘导线等。

裸导线：没有绝缘层、散热好，输送较大电流。

2024一建机电案例考前背诵一、机电工程常用材料。

1. 金属材料。

黑色金属材料。

碳素结构钢，就像建筑里的基础骨干。

Q235最常见，这种钢强度还行，而且有良好的塑性和韧性，在一般的机电工程结构里用得可多了，像一些不太重要的支架啥的就可以用它。

低合金结构钢，它比碳素结构钢更厉害一些。

比如Q345，强度比Q235高，而且在低温环境下性能也比较好。

在那些需要承受较大压力或者在寒冷地区的机电设备安装里可能就会用到。

有色金属材料。

铜及铜合金，铜可是个好东西，导电性、导热性超级棒。

纯铜比较软，所以经常用铜合金。

比如说黄铜，它是铜和锌的合金，强度比纯铜高，而且容易加工，在一些电气连接件、阀门啥的地方就会用到。

铝及铝合金，铝很轻，密度小。

铝合金更是结合了铝的轻便和其他金属的优点。

在机电工程里，比如一些通风管道，就可能用铝合金，因为又轻又不容易生锈。

2. 非金属材料。

塑料。

聚氯乙烯（PVC），这种塑料到处都是。

它硬的PVC可以做管道，像家里的下水管好多就是PVC的，便宜又耐用。

软的PVC可以做电线电缆的外皮，能起到绝缘和保护的作用。

聚乙烯（PE），它有很好的耐腐蚀性。

在一些化工管道或者是埋地的给排水管道里可能会用到。

橡胶。

天然橡胶弹性好，但是不耐油和高温。

合成橡胶就好多了，像丁腈橡胶，它耐油，在一些与油接触的设备密封件里就会用到。

二、机电工程专业技术。

1. 工程测量技术。

水准测量。

这就像给大地找平。

水准仪加上水准尺，先找一个已知高程的点作为基准点，然后通过后视读数和前视读数来计算其他点的高程。

这里要特别注意测量的误差，比如说仪器没调平、读数不准确啥的都会影响结果。

在机电工程里，比如要给一个大型设备安装找水平的时候，水准测量就很重要。

全站仪测量。

全站仪可牛了，它能同时测量角度和距离。

在机电工程的大型建筑结构或者是长距离的管道安装中，用全站仪可以快速准确地确定各个点的位置。

它就像一个全能选手，能够测量出三维坐标，让我们清楚地知道每个部件应该安装在哪里。

1H412033掌握成套配电装置的安装要求1H412033掌握成套配电装置的安装要求一、检查和验收成套配电装置进场后，应开箱验收后应注意检查。

二、基础型钢的制作与安装基础型钢一般是现场制作,也有预制的,但为了保证安装的准确性采用现场制作的居多。

1.多台成列安装时,应逐台按顺序成列找平找正,并将柜间间隙调整为1mm左右,带紧螺栓后再进行整体调整,误差较大的还要作个别调整。

2.再全面复测一次,无误后将柜体的地脚螺栓拧紧。

3.配电柜安装完毕后,应使每台柜均单独与基础型钢作接地(PE)或接零(PEN)连接,以保证配电柜的接地牢固良好。

连接接地线时,应将配电柜的接地螺栓与接地网的接地螺栓用导线相连。

4.安装完毕后,还应再全面复测一次,并做好配电柜安装记录,并将各设备擦拭干净。

三、检查调试1．成套柜的检查项目(1)机械闭锁、电气闭锁应动作准确、可靠。

(2)动触头与静触头的屮芯线应一致,触头接触紧密。

(3)二次回路辅助开关的切换接点应动作准确,接触可靠。

(4)柜内照明齐全。

2．抽屉式配电柜的检查项目(1)抽屉推拉应灵活轻便,无卡阻、碰撞现象,抽屉应能互换。

(2)抽屉的机械联锁或电气联锁装置动作应正确可靠。

(3)抽屉与柜体间的二次回路连接插件应接触良好。

(4)抽屉与柜体间的接触及柜体、框架的接地应良好。

3．手车式柜的检查项目(1)检查防止电器误操作的装置齐全,并动作灵活可靠,即手车式柜应满足“五防”要求。

(2)手车推拉应灵活轻便,无卡阻、碰撞现象,相同型号的手车应能互换。

(3)手车推入工作位置后,动触头顶部与静触头底部的间隙应符合产品要求。

(4)手车和柜体间的二次回路连接插件应接触良好。

(5)安全隔离板应开启灵活,随手车的进出而相应动作。

(6)柜内控制电缆的位置不应妨碍手车的进出,并应牢固。

(7)手车与柜体间的接地触头应接触紧密,当手车推入柜内时,其接地触头应比主触头先接触,拉出时接地触头比主触头后断开。

1H412034熟悉电力电缆敷设方法一、电缆的选用与质检(一)电缆的分类1.电缆按其用途可分为电力电缆、装备用电线电缆和电信电缆等。
