通用技术必修二控制与设计练习题

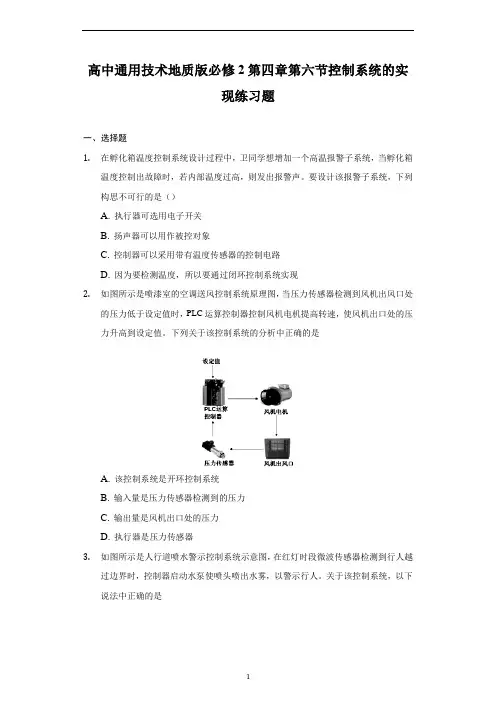

高中通用技术地质版必修2第四章第六节控制系统的实现练习题一、选择题1.在孵化箱温度控制系统设计过程中，卫同学想增加一个高温报警子系统，当孵化箱温度控制出故障时，若内部温度过高，则发出报警声。

要设计该报警子系统，下列构思不可行的是（）A. 执行器可选用电子开关B. 扬声器可以用作被控对象C. 控制器可以采用带有温度传感器的控制电路D. 因为要检测温度，所以要通过闭环控制系统实现2.如图所示是喷漆室的空调送风控制系统原理图，当压力传感器检测到风机出风口处的压力低于设定值时，PLC运算控制器控制风机电机提高转速，使风机出口处的压力升高到设定值。

下列关于该控制系统的分析中正确的是A. 该控制系统是开环控制系统B. 输入量是压力传感器检测到的压力C. 输出量是风机出口处的压力D. 执行器是压力传感器3.如图所示是人行道喷水警示控制系统示意图，在红灯时段微波传感器检测到行人越过边界时，控制器启动水泵使喷头喷出水雾，以警示行人。

关于该控制系统，以下说法中正确的是A. 被控对象是人行道B. 控制方式属于闭环控制C. 太阳光是该控制系统的干扰因素D. 执行器是水泵4.如图所示为电热水壶。

其工作原理为，按下电源开关，发热底盘通电加热，当水沸腾时产生的水蒸汽使感温元件的双金属片变形，这种变形通过杠杆原理推动电源开关断电。

因电源开关断电后不可自复位，故断电后水壶中的水不会自动再加热。

用控制系统方框图表示电热水壶温度控制系统，被控对象的确定合适的是A. 电源开关B. 双金属片C. 发热底盘D. 水壶和水5.人脸识别门禁控制系统基于先进的人脸识别技术，结合了ID卡和指纹识别技术。

该控制系统工作过程：门禁控制器根据生物信息采集器采集到的信号，发出开锁或响铃指令，如果信号比对正确，电控锁响应控制器输出的开锁信号，控制门打开；如果信号比对不正确，继电器响应控制器输出的响铃信号，控制电铃工作。

用户出门时不需身份验证，直接按钮开锁。

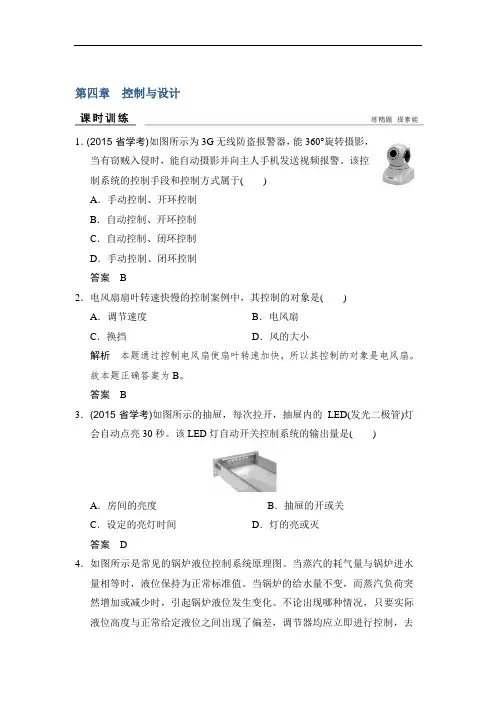

第四章控制与设计1．(2015·省学考)如图所示为3G无线防盗报警器，能360°旋转摄影，当有窃贼入侵时，能自动摄影并向主人手机发送视频报警。

该控制系统的控制手段和控制方式属于()A．手动控制、开环控制B．自动控制、开环控制C．自动控制、闭环控制D．手动控制、闭环控制答案 B2．电风扇扇叶转速快慢的控制案例中，其控制的对象是() A．调节速度B．电风扇C．换挡D．风的大小解析本题通过控制电风扇使扇叶转速加快，所以其控制的对象是电风扇。

故本题正确答案为B。

答案 B3．(2015·省学考)如图所示的抽屉，每次拉开，抽屉内的LED(发光二极管)灯会自动点亮30秒。

该LED灯自动开关控制系统的输出量是()A．房间的亮度B．抽屉的开或关C．设定的亮灯时间D．灯的亮或灭答案 D4．如图所示是常见的锅炉液位控制系统原理图。

当蒸汽的耗气量与锅炉进水量相等时，液位保持为正常标准值。

当锅炉的给水量不变，而蒸汽负荷突然增加或减少时，引起锅炉液位发生变化。

不论出现哪种情况，只要实际液位高度与正常给定液位之间出现了偏差，调节器均应立即进行控制，去打开或关小调节阀，使液位恢复到给定值。

则该控制系统的控制器是()A．过热器B．变送器C．调节器D．定值器答案 C5．汽车的防盗系统是在未经允许的情况下启动汽车，触发器马上就会感应到信号，立即启动警报装置，警报装置便会发出刺耳的报警声的系统。

关于该防盗系统，下列说法中，不正确的是()A．该系统是开环控制系统B．输入量是触发器感应的信号C．该控制系统有反馈装置D．输出量是报警声解析该控制系统输入量是触发器感应的信号，输出量是有无刺耳的报警声，信息流向单向，无反馈，是开环控制系统。

答案 C6．下列成语其含义与整体性无关的是()A．盲人摸象B．只见树林，不见森林C．头痛医脚，脚痛医头D．见风使舵解析见风使舵是指根据形势的变化而改变方向或态度与整体性无关，答案为D。

通用技术一轮复习之
《控制与设计》强化训练
广东版 制作 王爱军
1
【复习目标】
• 1、深入理解控制的含义，能够区分手动控 制与自动控制以及开环控制与闭环控制 • 2、掌握开环控制与闭环控制方框图的绘制 • 3、理解控制系统中各量的具体作用和含义 • 4、会绘制简单的控制系统框图
2
【重难点】
• 开环控制与闭环控制的区分 • 控制系统框图的绘制
门的开、关
输入量
声音传感 控制器
电动机
门
输出量
“芝麻开门”声控开门系统的控制方框图
15
区别：有无反馈
开环控制系统方框图
控制量
给定值
（输入量）
控制器
执行器
被控对象
被控量
（输出量）
闭环控制系统的方框图
（输入量）
﹢ 给定量
比较器
控制量
（输出量）
控制器
执行器
被控制对象
被控量
﹣
检测装置
8
问题4:在电冰箱的温度控控制系统中，下列情况不属 于影响其温度控制的干扰因素是 A、频繁开关电冰箱门 拿取食物 B、电冰箱所在房间的温度骤变 C、将热菜或热饭放入电冰箱中 D、在电冰箱外放一盆冷水
（5）画出该控制系统方框图。
设定水位 + 输入 —
连杆机构
进水 阀门 量 水箱
实际水位 输出
浮球
13
2、太阳能是二十一世纪最有开发前景的新能源，下图是太阳 能热水器的设计草图，请回答下列问题。 （1）下图中的阀门1不能省略，原因是 阀门的作用是控制自来水给太阳能热水器注水。省略后，自 来水会持续给太阳能注水，造成水资源的浪费。当注满水后， 关掉阀门还可以防止太阳能水倒流。故不能省略。 （2）淋浴时，使用者可以通过手动流量冷热双控开关调控水温， 开环 此供水系统属于 控制系统（填“开环”或“闭环”）。 14

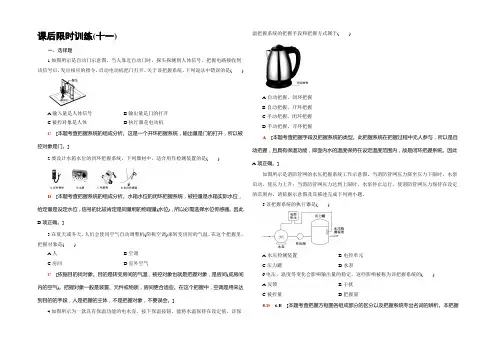

课后限时训练(十一)一、选择题1.如图所示是自动门示意图。

当人靠近自动门时，探头探测到人体信号，把握电路接收到该信号后，发出相应的指令，启动电动机把门打开。

关于该把握系统，下列说法中错误的是()A.输入量是人体信号B.输出量是门的打开C.被控对象是人体D.执行器是电动机C[本题考查把握系统的组成分析。

这是一个开环把握系统，输出量是门的打开，所以被控对象是门。

]2.要设计水箱水位的闭环把握系统，下列器材中，适合用作检测装置的是()D[本题考查把握系统的组成分析。

水箱水位的闭环把握系统，被控量是水箱实际水位，给定量是设定水位，信号的比较肯定是同量纲的物理量(水位)，所以必需选择水位传感器。

因此D项正确。

]3.在夏天或冬天，人们会使用空气自动调整机(简称空调)来转变房间的气温。

在这个把握里，把握对象是()A.人B.空调C.房间D.室外空气C[依据目的找对象。

目的是转变房间的气温，被控对象也就是把握对象，是房间(或房间内的空气)。

把握对象一般是装置、元件或物质，房间更合适些。

在这个把握中，空调是用来达到目的的手段，人是把握的主体，不是把握对象，不要误会。

]4.如图所示为一款具有保温功能的电水壶，按下保温按钮，能将水温保持在设定值，该保温把握系统的把握手段和把握方式属于()A.自动把握、闭环把握B.自动把握、开环把握C.手动把握、闭环把握D.手动把握、开环把握A[本题考查把握手段及把握系统的类型。

此把握系统在把握过程中无人参与，所以是自动把握，且具有保温功能，即壶内水的温度保持在设定温度范围内，故是闭环把握系统。

因此A项正确。

]如图所示是消防管网的水压把握系统工作示意图。

当消防管网压力降至压力下限时，水泵启动，使压力上升；当消防管网压力达到上限时，水泵停止运行，使消防管网压力保持在设定的范围内。

请依据示意图及其描述完成下列两小题。

5.该把握系统的执行器是()A.水压检测装置B.电控单元C.压力罐D.水泵6.电压、温度等变化会影响输出量的稳定，这些影响被称为该把握系统的()A.反馈B.干扰C.被控量D.把握量5.D6.B[本题考查把握方框图各组成部分的区分以及把握系统专出名词的辨析。

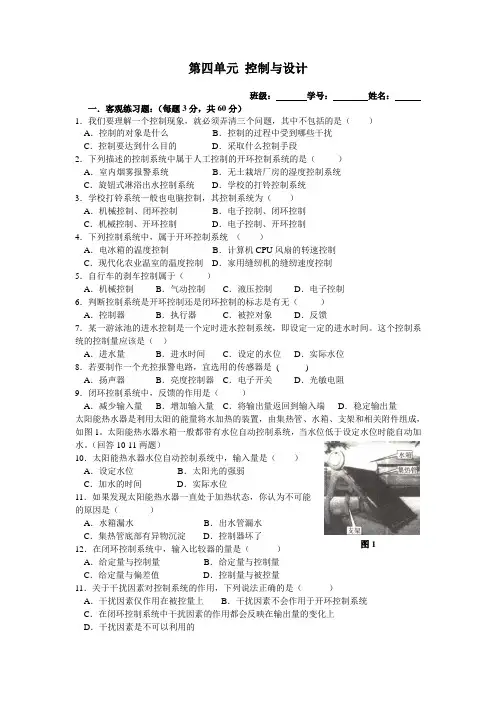

第四单元控制与设计班级：学号：姓名：一．客观练习题：（每题3分，共60分）1．我们要理解一个控制现象，就必须弄清三个问题，其中不包括的是（）A．控制的对象是什么B．控制的过程中受到哪些干扰C．控制要达到什么目的D．采取什么控制手段2．下列描述的控制系统中属于人工控制的开环控制系统的是（）A．室内烟雾报警系统B．无土栽培厂房的湿度控制系统C．旋钮式淋浴出水控制系统D．学校的打铃控制系统3．学校打铃系统一般也电脑控制，其控制系统为（）A．机械控制、闭环控制B．电子控制、闭环控制C．机械控制、开环控制D．电子控制、开环控制4．下列控制系统中，属于开环控制系统（）A．电冰箱的温度控制B．计算机CPU风扇的转速控制C．现代化农业温室的温度控制D．家用缝纫机的缝纫速度控制5．自行车的刹车控制属于（）A．机械控制B．气动控制C．液压控制D．电子控制6．判断控制系统是开环控制还是闭环控制的标志是有无（）A．控制器B．执行器C．被控对象D．反馈7．某一游泳池的进水控制是一个定时进水控制系统，即设定一定的进水时间。

这个控制系统的控制量应该是（）A．进水量B．进水时间C．设定的水位D．实际水位8．若要制作一个光控报警电路，宜选用的传感器是( )A．扬声器B．亮度控制器C．电子开关D．光敏电阻9．闭环控制系统中，反馈的作用是（）A．减少输入量B．增加输入量C．将输出量返回到输入端D．稳定输出量太阳能热水器是利用太阳的能量将水加热的装置，由集热管、水箱、支架和相关附件组成，如图1。

太阳能热水器水箱一般都带有水位自动控制系统，当水位低于设定水位时能自动加水。

（回答10-11两题）10．太阳能热水器水位自动控制系统中，输入量是（）A．设定水位B．太阳光的强弱C．加水的时间D．实际水位11．如果发现太阳能热水器一直处于加热状态，你认为不可能的原因是（）A．水箱漏水B．出水管漏水C．集热管底部有异物沉淀D．控制器坏了图112．在闭环控制系统中，输入比较器的量是（）A．给定量与控制量B．给定量与控制量C．给定量与偏差值D．控制量与被控量11．关于干扰因素对控制系统的作用，下列说法正确的是（）A．干扰因素仅作用在被控量上B．干扰因素不会作用于开环控制系统C．在闭环控制系统中干扰因素的作用都会反映在输出量的变化上D．干扰因素是不可以利用的14．想使家用抽水马桶节约用水，减少水箱每次冲水量，如图2，下列方案最不适合（ ）A ．在水箱中放置1块砖头，以减少水箱的实际蓄水量B ．设计两种冲水方式，半箱冲洗与整箱冲洗C ．往进水阀方向调节浮球，缩短连杆长度D ．控制出水阀开启时间，使其在水未放完之前关闭。

高中通用技术《控制与设计》练习题(附答案解析)学校:___________姓名：___________班级：_____________一、选择题1．如图所示是某同学设计的自动干手器原理示意图，当手靠近传感器时，传感器将感应信号发送给控制器，控制器控制继电器闭合，电吹风开始工作。

若将电吹风看作被控对象，则执行器是（）A．传感器B．控制器C．继电器D．插头2．小通设计了如图所示的一款小音箱，带有音乐播放控制系统。

如果把手伸进它的口中，就会播放几首歌曲，然后自行停止。

该控制系统的控制手段和方式属于（）A．自动、开环控制B．人工、开环控制C．自动、闭环控制D．人工、闭环控制3．下列控制系统中，属于开环控制系统的是（）A．电冰箱的温度控制系统B．笔记本电脑CPU风扇的转速控制系统C．家用空调恒温控制系统D．红绿灯定时控制系统4．下列属于手动控制的是（）A．电磁炉火力调节B．路口红绿灯控制C．电冰箱温度控制D．电饭煲保温控制5．指纹锁是具有身份识别系统的智能锁具，具有方便、快速、精确、防盗等特点。

如图所示为一种比较简单的指纹锁的控制系统示意图。

请根据示意图和描述完成下列小题。

该控制系统的执行器、输出量分别是（）A．伺服电机、门锁开闭状态B．门闩、门锁开闭状态C．指纹识别器、指纹数据D．伺服电机、指纹数据6．如图所示是一款盲人导航手表，手表内的声呐和传感器测量障碍物与人的距离，并将信号发送给微处理器，随着盲人与障碍物距离的缩短，手表上的震动马达震动加快，使手表的震动频率加快．关于该控制系统，下列说法中不正确的是（）A．控制器是微处理器B．控制量是障碍物与人的距离C．被控对象是手表D．执行器是震动马达7．如图所示的智能自动鱼竿支架，它采用独特的翘翘板式的架竿结构，当放下鱼竿时，利用杠杆的原理，鱼竿的压力带动机械传动结构，使咬合器自动锁紧鱼竿；上鱼后，只要轻抬钓竿，咬合器便会松开，使用极其方便。

该鱼竿的自动咬合控制的说法不正确的是（）A．该控制的输入量是鱼竿的压力B．该控制的控制器是机械传动结构C．该控制是闭环控制D．该控制不存在反馈环节8．如图所示的可支持5G网络的无线监控设备，当有窃贼进入监控范围时，系统全程录像，第—时间向关联手机发送视频警报信息．此控制是（）A．手动、开环控制B．手动、闭环控制C．自动、开环控制D．自动、闭环控制9．如图所示是自动变速扶梯系统控制过程示意图。

高中通用技术苏教版必修2第四单元控制与设计练习题一、选择题1.如图所示的智能自动鱼竿支架，它采用独特的翘翘板式的架竿结构，当放下鱼竿时，利用杠杆的原理，鱼竿的压力带动机械传动结构，使咬合器自动锁紧鱼竿；上鱼后，只要轻抬钓竿，咬合器便会松开，使用极其方便．该鱼竿的自动咬合控制的说法不正确的是（）A. 该控制的输入量是鱼竿的压力B. 该控制的控制器是机械传动结构C. 该控制是闭环控制D. 该控制不存在反馈环节2.如图所示为扫地机器人，具有360度防跌落保护功能．扫地机器人底部安装六对红外线间距检测装置，可实时检测离地距离．行走时如果面临危险，电脑芯片会产生相应控制信号，调整万向轮的方向使其后退并改变方向．关于该控制，以下说法不正确的是（）A. 被控对象是扫地机B. 控制量是马达转速C. 执行器是万向轮D. 输入量是预设与地面距离3.如图所示为一款消防报警器，一般设置在走道处、楼梯口等经常有人出没的地方，当发生火灾时可以发出声音报警，并且发有闪灯闪烁以提醒在场人员注意．这个消防报警控制系统的控制方式属于（）A. 手动控制、开环控制B. 自动控制、开环控制C. 自动控制、闭环控制D. 手动控制、闭环控制4.小通设计了如图所示的一款小音箱，带有音乐播放控制系统。

如果把手伸进它的口中，就会播放几首歌曲，然后自行停止。

该控制系统的控制手段和方式属于()A. 自动、开环控制B. 人工、开环控制C. 自动、闭环控制D. 人工、闭环控制5.某千斤顶按动“顶起”开关后，其中的液压装置驱动支撑杆收缩向上顶起；反之，千斤顶则下降。

该控制是（）A. 机械控制B. 气动控制C. 液压控制D. 电子控制6.许多电子体温计都有报警提示功能，它的工作原理是：当测得的人体温度超过36.8℃时，该信号传送给控制电路，进而启动电子开关，使报警装置发出报警声。

该控制系统属于（）A. 手动控制、电子控制B. 自动控制、电子控制C. 手动控制、机械控制D. 自动控制、机械控制7.如图为自动识别控制系统。

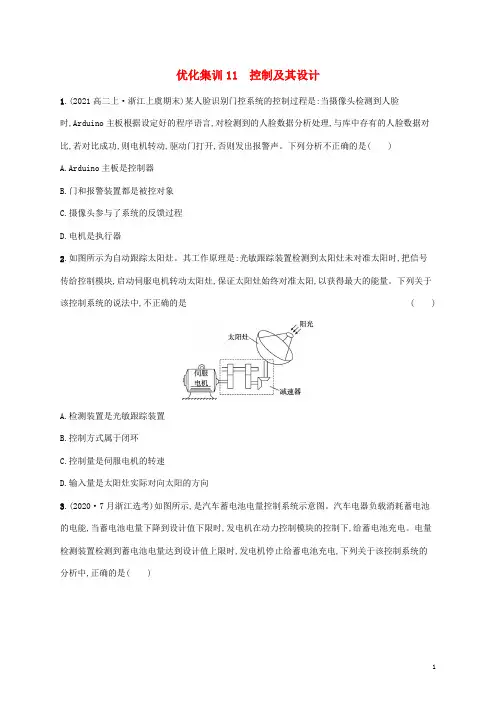

优化集训11 控制及其设计1.(2021高二上·浙江上虞期末)某人脸识别门控系统的控制过程是:当摄像头检测到人脸时,Arduino主板根据设定好的程序语言,对检测到的人脸数据分析处理,与库中存有的人脸数据对比,若对比成功,则电机转动,驱动门打开,否则发出报警声。

下列分析不正确的是( )A.Arduino主板是控制器B.门和报警装置都是被控对象C.摄像头参与了系统的反馈过程D.电机是执行器2.如图所示为自动跟踪太阳灶。

其工作原理是:光敏跟踪装置检测到太阳灶未对准太阳时,把信号传给控制模块,启动伺服电机转动太阳灶,保证太阳灶始终对准太阳,以获得最大的能量。

下列关于该控制系统的说法中,不正确的是( )A.检测装置是光敏跟踪装置B.控制方式属于闭环C.控制量是伺服电机的转速D.输入量是太阳灶实际对向太阳的方向3.(2020·7月浙江选考)如图所示,是汽车蓄电池电量控制系统示意图。

汽车电器负载消耗蓄电池的电能,当蓄电池电量下降到设计值下限时,发电机在动力控制模块的控制下,给蓄电池充电。

电量检测装置检测到蓄电池电量达到设计值上限时,发电机停止给蓄电池充电,下列关于该控制系统的分析中,正确的是( )A.被控对象是汽车B.汽车电气负载变化属于干扰因素C.执行器是动力控制模块D.控制量是蓄电池的电量4.(2019·6月浙江学考)为方便人们出入,一些医院、宾馆等场所都安装了自动门。

当人走近门时,红外装置检测到人体热辐射发出的红外信息,控制电路接收信号并发出指令,启动电动机将门打开,反之门关闭。

下列关于该自动门控制系统的分析中说法正确的是( )A.红外装置起反馈作用B.电机的转动是被控量C.被控对象是医院、宾馆等场所D.门的开启或关闭是输出量5.如图为一款3D涂鸦笔,特殊颜料被加热到设定的温度后从笔尖流出,冷却后变成具有一定强度的固体。

当加热温度过高时,控制芯片会自动启动小风扇降温,使颜料的加热温度维持在一个恒定范围。

【答案】：③、④
【解析】：该系统的执行器是驱动电机，控制量是驱动电机的转速。
（3）为了提高雨刷效果，并适合不同的场合，以下的几个优化措施中，最合理的是___；
【答案】：③
【解析】：该控制系统的目的是控制雨刮器的运行，最终是使档风玻璃清晰，帮助人们安全行车，所以③最合理。
（4）以下属于该优化的影响因素的是_____（选填序号：①雨量大小；②车速快慢；③检测装置的精度）。
C．该控制系统的执行器是水泵
D．该控制系统的被控量是水
【答案】：C
【解析】：控制量是喷头的开和关，被控对象是高压水流，执行器是水泵，被控量是水流的压力。
14．如图所示某款高铁站自动取票机，用户点击屏幕上“互联网取票”菜单命令，然后将身份证置于读取器位置，电脑获取身份信息，打印车票并驱动相关电机及机械装置，将车票从取票口送出。关于自动取票机的控制，下列说法正确的是
【答案】：②
【解析】：该控制系统是控制水床上表面的实际湿度，所以湿度传感器应放在水床上表面。
（3）为了节能环保，下列对鸡蛋孵化箱的优化措施合理的是____和____（选填序号：①换用更大的泡沫箱作为箱体；②换用更厚的泡沫箱作为箱体；③在泡沫箱内壁粘贴一层减小热辐射损失的材料；④换用功率更大的电源）。
4.4控制中的干扰
（一）干扰对控制功能的影响
干扰：在控制系统中，常有一些变化不定的因素对系统的行为造成不良的影响，这种有害因素，称为干扰。
干扰会使被控对象产生错误动作。
干扰的理解：除输入量以外，引起被控量变化的有害因素才被定义为干扰。
一般来说，闭环控制系统能不断地修正控制效果，以减少被控量和给定量之间的误差。所以闭环控制系统有更好的抗干扰能力。
必修
第
一、章节体系

测试题控制与设计吉林省高中通用技术2018.9通用技术60分钟。

考生务必将答案答在答题卡上，在试卷上本试卷共10页，100分。

考试时长作答无效。

考试结束后，将本试卷和答题卡一并交回。

一、选择题．如图所示是一款普通抽水马桶的水箱水位控制装置。

扳动放水手柄，水箱冲水，与1此同时，浮球下降，打开进水塞，水箱开始进水。

当水位开始上升，浮球上浮到原设定）位置时，水箱停止进水。

下列有关该水箱水位控制系统的说法中正确的是（．进水量是该系统的输入量A B．出水量是该系统的主要干扰C．该系统的控制手段是液压控制D．往水箱中放入少量砖块，水箱水位的设定值将受影响2．如图所示是一款自动伸缩式遮阳篷的示意图，当传感器检测到雨水、阳光时，将感应信号发送给控制器，启动电机展开遮阳篷。

关于该控制系统，下列说法中不正确的是A．输入量是雨水、阳光信号 B．控制量是前杆的位移量C．执行器是电机 D．被控对象是遮阳篷3．如图所示为一款循迹小车，在其车头底部装有两个金属感应探测头，当左探测头探页16页，总1试卷第测到金属信号，增加小车右轮电机速度，使车子左转，直到探测头探测不到金属信号；右探测头探测到金属信号时，情况相反；当左右探测头都没有探测到金属信号时，左右轮电机转速相同，车子直行。

关于该控制，以下说法正确的是A．被控对象是轨道 B．控制器是探测头C．执行器是电机 D．输入量是车子速度4．要设计一个花房的温室温度控制系统，最好选择（）作为控制量。

A．太阳的光照B．加热量C．散热量D．时间5．如图所示为坐便器的水箱水位控制器（左）和双按钮放水阀门（右），请完成问题。

）按下双按钮放水控制器的左侧或右侧按钮，挡水活塞向上抬起不同高度，然后在1（从而控制冲洗马桶的出水量不一样的目的。

重力和水流作用下逐渐下落直至封闭出水口，）该出水量控制系统中被控对象是（．放水按钮A B．活塞C．水箱里的水．坐便器D）水位控制器中，当水箱水位下降，浮球随之下落，连杆带动上端的水阀门进水，2（）浮球上浮到一定高度后停止进水。

必修2通用技术第4章《控制与设计》单元测试卷（含解析）一、选择题（本大题共14小题，共42.0分）1.如图所示的电子智能义肢，是美国食品药品监督管理局已正式批准的DEKA手臂系统医疗器械，可以接收患者残肢处肌肉收缩的电活动信号，并将这些电信号传输到假肢中的计算机处理器，处理器会将信号进一步转化为肢体活动。

关于该电子智能义肢控制系统，下列说法正确的是( )A. 控制器是人的大脑B. 该控制系统没有执行器C. 该控制系统没有检测装置D. 该控制系统是开环控制2.如图所示是网络型温室智能控制系统示意图．该系统可实时采集、存储温室内的环境信息（室内温度、土壤湿度、CO2浓度、光照等环境参数），然后通过网络将数据传输给控制计算机，并按控制计算机的命令对温室的执行机构进行控制，从而实现对温室的智能控制．下列关于该控制系统的说法，错误的是（）A. 控制器是控制计算机B. 输出量是实际的温室环境信息C. 执行器温室智能采集控制器D. 检测装置是各类传感器3.如图所示是人行道喷水警示控制系统示意图，在红灯时段微波传感器检测到行人越过边界时，控制器启动水泵使喷头喷出水雾，以警示行人。

关于该控制系统，以下说法中正确的是A. 被控对象是人行道B. 控制方式属于闭环控制C. 太阳光是该控制系统的干扰因素D. 执行器是水泵4.下列行为不属于黑箱方法的是（）A. B.C. D.5.如图所示是某仓储运货工作示意图，运货车的工作过程是：当传感器检测到车上的载货量达到设定值时，控制电路控制电机转动，车驶向卸货平台；当车上的限位开关接触到卸货平台，电机停止转动，车停下等待卸货；当传感器检测到货物被卸，电机反向转动，车返回装货平台。

下列关于该控制系统的分析中正确的是A. 该控制系统的输入量是货物B. 该控制系统的被控对象是卸货平台C. 该控制系统的控制量是电机的转速D. 载货量太多是该控制系统的干扰因素6.如图所示是喷漆室的空调送风控制系统原理图，当压力传感器检测到风机出风口处的压力低于设定值时，PLC运算控制器控制风机电机提高转速，使风机出口处的压力升高到设定值。

第四单元把握与设计考点考试内容考核要求考试属性把握的手段与应用①把握的含义②把握的手段和方法③把握的应用bab必考把握系统的工作过程与方式①简洁开环把握系统的基本组成和工作过程②闭环把握系统的基本组成③简洁的闭环把握系统的方框图④把握器和执行器的作用cbcc必考＋加试闭环把握系统的干扰与反馈①反馈的含义②简洁把握系统运行的主要干扰因素③闭环把握系统中反馈环节的作用④闭环把握系统的工作过程⑤功能模拟方法和黑箱方法bcbba必考＋加试把握系统的设计与实施把握系统方案的设计 c 必考＋加试考点一| 把握与把握系统一、把握的手段与应用1.把握：就是人们依据自己的意愿或目的，通过肯定的手段，使事物沿着某一确定的方向和目标进展。

事物进展的结果可能是人们期望的，也可能与预期的目标不相符，甚至是不期望得到的。

假如人们想达到某一特定的目的，就必需运用适当的手段来实现。

2.把握三要素：把握对象、把握目的、把握手段。

(1)①________：人的意愿或目的。

(2)②________：把握目的中的事物，课本内通常是指装置、元件之类的物品。

把握对象就是指被控对象。

(3)③________：指干预把握对象的方法、手段。

解决把握问题第一要弄清把握目的，其次依据目的找到把握对象和它被把握的是具体哪个物理量或状态，第三要清楚实行什么样的把握手段。

3.传感器：信号的采集装置或元件，用于检测衡量物理量或状态，可以作为输入装置。

4. 把握的手段和方法(1)按人工干预的状况来分：④________：把握系统必需在人的直接干预下才能完成把握任务。

(如骑自行车，骑车人必需全程参与把握，否则就无法有效把握自行车)⑤________：在把握的过程中假如不需要人的干预，就可按期望规律或预定程序进行的把握。

(如空调机，当人在设定空调的温度后，空调机会在无人直接参与的状况下自动将室内的温度调整到指定的温度)(2)按执行机构来分：⑥________、⑦________、⑧________、⑨________等。

第四章控制与设计一、填空题1．人们按照自己的意愿或目的，通过一定的手段，使事物向期望的目标发展，这就是___________。

2．通过圆形齿轮驱动条形齿轮，可以将圆周运动变为__________运动。

3．从控制过程中有无人工干预的情形来分，控制可分为______控制和______控制。

4．按照执行部件的不同，控制可分为机械控制、_____控制、液压控制、______控制等。

5．能将控制的结果反馈回来与希望值进行_________，并根据它们的误差几时调整控制作用的系统，称为______________。

6．控制系统必须在人的直接干预下才能完成控制任务。

这种控制系统，我们称之为_______________控制系统。

7．控制系统的输出量不对系统的控制产生任何影响，这种控制系统称为_______控制系统。

8．控制系统的给定量称为_______________，控制系统所要控制的量称为________________。

9．把系统的输出量返回到输入端并对控制过程产生影响的控制系统称为_______控制系统。

10．与开环控制系统相比，闭环控制系统多了一个由________________________组成的环节。

二、判断题（对的打“√”，错的“×”）1.李明学习时，用手去调节台灯的亮度，这种控制属于自动控制。

（）2. 系统的输出量返回到输入端并对控制过程产生影响的控制系统称为闭环控制系统。

（）3. 大年三十晚那天，小明同学在家忙于贴对联，第一次粘稳时发现对联下端明显偏向左边，第二次经过调整后发现对联虽比上一次有明显好转，但对联下端仍有些偏向左边，第三次调整后，发现对联上下已对齐。

小明同学贴对联这一行为过程已构成一个反馈的闭环控制系统。

（）4.“电梯的上下运行”属于人工控制系统。

（）5.控制系统的输出量不对系统的控制产生任何影响，这种控制系统称闭环控制系统（）6.自动控制是指在无人直接参与的情况下，使事物的变化准确地按照期望的方向进行。

第四章 控制与设计1．(2015 ·省学考)如图所示为 3G 无线防盗报警器，能 360°旋转摄影， 当有窃贼入侵时，能自动摄影并向主人手机发送视频报警。

该控 制系统的控制手段和控制方式属于 ( )A ．手动控制、开环控制B ．自动控制、开环控制C ．自动控制、闭环控制D ．手动控制、闭环控制 答案 B2．电风扇扇叶转速快慢的控制案例中，其控制的对象是( )A ．调节速度D ．风的大小 解析 本题通过控制电风扇使扇叶转速加快，所以其控制的对象是电风扇 故本题正确答案为 B 。

答案 B3．(2015 ·省学考)如图所示的抽屉，每次拉开，抽屉内的 LED(发光二极管 )灯会自动点亮 30秒。

该 LED 灯自动开关控制系统的输出量是 ( )4．如图所示是常见的锅炉液位控制系统原理图。

当蒸汽的耗气量与锅炉进水量相等时，液位保持为正常标准值。

当锅炉的给水量不变，而蒸汽负荷突然增加或减少时，引起锅炉液位发生变化。

不论出现哪种情况，只要实际液位高度与正常给定液位之间出现了偏差，调节器均应立即进行控制，去打开或关小调节阀， 使液位恢复到给定值。

则该控制系统的控制器是 ( )B ．电风扇C ．换挡A ．房间的亮度C ．设定的亮灯时间答案 D B ．抽屉的开或关 D ．灯的亮或灭A．过热器B．变送器C．调节器D．定值器答案C5．汽车的防盗系统是在未经允许的情况下启动汽车，触发器马上就会感应到信号，立即启动警报装置，警报装置便会发出刺耳的报警声的系统。

关于该防盗系统，下列说法中，不正确的是( )A．该系统是开环控制系统B．输入量是触发器感应的信号C．该控制系统有反馈装置D．输出量是报警声解析该控制系统输入量是触发器感应的信号，输出量是有无刺耳的报警声，信息流向单向，无反馈，是开环控制系统。

答案C6．下列成语其含义与整体性无关的是( )A．盲人摸象B．只见树林，不见森林C．头痛医脚，脚痛医头D．见风使舵解析见风使舵是指根据形势的变化而改变方向或态度与整体性无关，答案为D。

史上最全面的通用技术必修2技术与设计2问答题含答案技术与设计2问答题专项训练1、分析如图抽水马桶水箱的水位自动控制系统（1）该控制系统是控制系统。

填开环或闭环理由是，系统的控制对象是______________，输入量是_____________，输出量是__ _______,被控量是_____ ____，控制量是__ ________，主要干扰因素是。

（2）设计改变水位自动控制方案，能有效节水，并画出控制系统方框图。

2、通常，人们每天上班的交通流程是这样的步行到车站坐车步行到办公室而现在市场上已经有了方便携带的可折叠的自行车，少数单位或家里距离车站较远的上班族就用骑车来化替步行。

请据此回答下列问题（1）画出优化后的流程（2）这种优化与流程优化的哪个因素有关，是什么优化（3）优化后的流程有哪些优越性3、下图是瓦特发明的离心式速度调节器转速自动控制原理图。

如图所示，弹簧与调节阀连在一起，当由于某种外界原因（如发动机的负载减小）导致调节臂的转速加快、离心力增大时，则弹簧缩短，调节阀向下移动，阀门通孔截面积减少，输油管内的进油量降低，发动机转速下降。

反之，发动机转速下降，带动调节臂的转速下降，则调节阀向上移动，进油量增加。

（1）控制系统是_（填开环或闭环）控制系统。

（2）补充完整速度调节器转速自动控制系统方框图。

给定量（设定转速）控制器（齿轮组、调节臂及弹簧）发动机控制量（③）被控量（④）执行器（①）转速检测装置（②）比较器- （3）在发动机的转速控制过程中，当被控量发生变化时，执行器的状态_（选填会或者不会）发生变化；除了设定转速的变化引起被控量变化以外，其它能引起被控量变化的一切因素统称为干扰因素，此题中的干扰因素有_。

4、分析抽水马桶水箱的水位自动控制系统（1）该控制系统是控制系统。

理由是。

系统的控制对象是，输入量是，输出量是,被控量是，控制量是，主要干扰因素是。

（2）设计改变水位自动控制方案，能有效节水，并画出控制系统方框图。

6．如图为一款名为“眼卫”的新型视力保护产品，能根据孩子 学习时离课本、桌面的距离判断其坐姿是否正确。当传感器检测 到一尺范围内有物体时，便会发出“请调整距离”的语音提示或 震动提示。关于该产品的控制过程说法不正确的是( C ) A．输出量是语音提示或震动提示 B．输入量是传感器检测到的实际 距离 C．该系统有检测环节，是闭环控 制系统 D．传感器可以用距离传感器
7．如图所示是工业锅炉利用重锤进行压力控制的示意图，重锤 挂在横杆上，杆的支点在最左端，中间是锅炉的排气孔。当锅炉 内的蒸汽压力过大，超过设定值，就会冲开排气孔上的重锤，释 放一定的气体；气体释放后，气压降低，使得重锤又重新落下封 闭排气孔；周而复始，保持锅炉内的气压不超过规定值。关于该 压力控制系统，以下说法中正确的是( C ) A．将重锤往横杆的左端移动一段距离， 可以增大锅炉的蒸汽压力 B．该控制需要人为调节重锤的位置，是 一种人工控制 C．该压力控制系统存在反馈环节 D．输出量是排气孔是否释放气体
3．如图所示是改造后西湖音乐喷泉的瞬间照片。音乐喷泉原理 是将音频信号转换成电信号，电信号通过变频器控制水泵使水泵
的压力随音乐的节奏的变化而变化，从而控制水柱高低。关于该 音乐喷泉控制系统，以下说法正确的是( C ) A．执行器是变频器 B．控制器是水泵 C．输入量是音频信号 D．被控对象是水柱的高低
5．如图所示为“Spark”智能手表，内部装有两个传感器，能随 时监测你的移动速率和频率，当你打瞌睡了，通过计算模块判断
你是否快睡着了，打开电子开关，让震动模块发出震动信号提醒 你。关于该智能手表，以下说法中不正确的是( B ) A．输出量是有无震动信号 B．被控对象是人的手腕 C．执行器是电子开关 D．控制器是计算模块
《技术与设计2》第四单元选择题专题卷（一）

高中通用技术地质版必修2第四章第一节什么是控制练习题一、选择题1.在公共楼道里安装声控灯既方便又安全。

声控灯的控制手段属于( )。

A. 液压控制B. 电子控制C. 机械控制D. 气动控制2.普通家用自行车的刹车(制动)系统，属于下列哪一种控制?( )A. 机械控制B. 气动控制C. 液压控制D. 电子控制3.如图所示为蓄水池水位控制系统。

当水位传感器检测到蓄水池水位低于低水位时,控制柜就会接通水泵电源,水泵开始向蓄水池注水;当蓄水池水位到达高水位时,控制柜切断水泵电源,停止注水。

该控制系统的控制手段和控制方式属于A. 人工控制的开环控制系统B. 人工控制的闭环控制系统C. 自动控制的开环控制系统D. 自动控制的闭环控制系统4.电饭锅在使用中存在着“煮饭"和“保温”两个过程(即两个控制系统) 。

关于“保温”控制系统,下列判断正确的是（）A. 人工开环控制系统B. 自动开环控制系统C. 人工闭环控制系统D. 自动闭环控制系统5.随着音乐起伏而变化的音乐喷泉是控制技术的一种具体应用。

音乐声音强, 水泵的转速就快, 喷头的压力加大, 喷出的水柱高度更高; 反之, 喷出的水柱高度降低。

该音乐喷泉控制系统的控制目的是A. 改变水柱的大小B. 改变水泵的转速C. 改变水柱的高度D. 控制声音的强弱6.走廊里的声控灯, 当人经过发出比较大的声音时, 灯就会亮, 过一段时间后就熄灭。

该控制系统的控制手段和控制方式属于A. 人工控制的开环控制系统B. 人工控制的闭环控制系统C. 自动控制的开环控制系统D. 自动控制的闭环控制系统7.如图所示为电加热开水炉，由水位控制、温度控制和显示控制子系统组成，当炉内水位低于设定水位时，进水阀门打开，同时启动加热，红色指示灯亮，绿色指示灯熄灭；达到设定水位后，进水阀门关闭，并继续加热至100 摄氏度后停止加热，红色指示灯熄灭，绿色指示灯亮，开水炉进入保温状态。

关于该控制系统的说法正确的是A. 水位控制子系统的被控对象是进水阀门B. 温度控制子系统的被控对象是电热丝C. 显示控制子系统的被控对象是红色、绿色指示灯D. 此系统包括三个子系统，它们之间相互独立8.如图所示是自动门示意图。
