防水板计算

承台计算书单桩竖向承载力设计值为1190kN ，承台混凝土强度等级为C35，f t =1.57N/mm 2, f c =16.7N/mm 2,承台钢筋选用HRB400，承台底最小配筋率取0.15%，承台底保护层厚为100mm ，桩截面尺寸为400mm ×400mm ，内径为240mm 。

一、防水板荷载计算：1、200厚防水板建筑面层重量q a 0.2×20=42、450厚防水板自重q s 0.45×25=11.253、顶标高为-3.7m 部位防水板的水浮力q w1 [-0.75-(-3.7-0.45)]×10=344、顶标高为-4.3m 部位防水板的水浮力q w2 [-0.75-(-4.3-0.45)]×10=40 二、CT2计算：该承台平面尺寸为2200×2200，高取1200；柱截面尺寸取a ×b=600×600；取该处L x 取8.4米，L y 取6米,偏于安全；该承台顶X 向有混凝土墙体，故取Y 向配筋计算结果作为X 、Y 向配筋依据。

1、由防水板抵抗水浮力引起的弯矩计算： 该处防水板荷载设计值为：q wj =1.4q w1-（q a +q s ）=1.4×34-（4+11.25） =32.35，取q wj =36千牛/平方米沿该承台周边均匀分布的等效线荷载设计值为：q e =q wj (L x L y -a x a y )/2(a x +a y )=36(8.4×6-2.2×2.2)/2(2.2+2.2) =186.4千牛/米沿该承台边缘均匀分布的线弯矩设计值为：m e ≈kq wj L x L ya=y x a a=2200取L=L x =8400，偏于安全。

a/L=0.26根据下表：注：该表摘自由中国建筑工业出版社出版的《建筑地基基础设计方法及实例分析》表4.3.2K取0.0718me=130.3千牛.米/米由防水板抵抗水浮力引起的弯矩：M y1=ax[0.5qe(ay-a)+me]=2.2[0.5×186.4(2.2-0.6)+130.3] =614.8千牛.米2、考虑防水板时，最大单桩反力设计值为：Ni=1.2×1190-186.4×2.2×4/4=1018千牛，偏于安全。

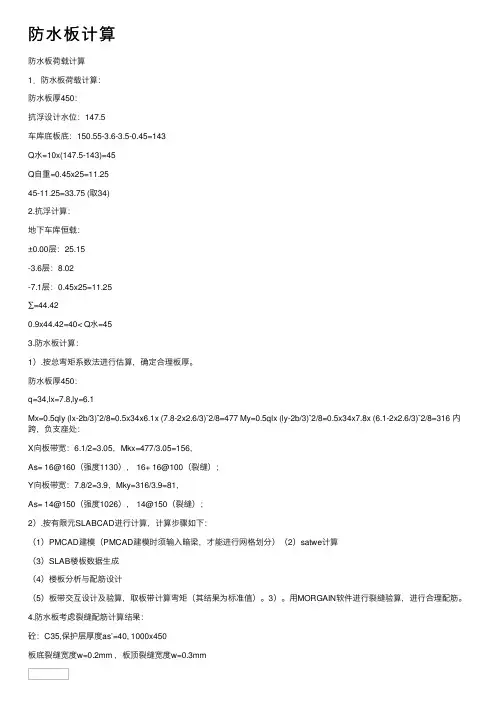

防⽔板计算防⽔板荷载计算1．防⽔板荷载计算：防⽔板厚450：抗浮设计⽔位：147.5车库底板底：150.55-3.6-3.5-0.45=143Q⽔=10x(147.5-143)=45Q⾃重=0.45x25=11.2545-11.25=33.75 (取34)2.抗浮计算：地下车库恒载：±0.00层：25.15-3.6层：8.02-7.1层：0.45x25=11.25∑=44.420.9x44.42=40< Q⽔=453.防⽔板计算：1）.按总弯矩系数法进⾏估算，确定合理板厚。

防⽔板厚450：q=34,lx=7.8,ly=6.1Mx=0.5qly (lx-2b/3)ˇ2/8=0.5x34x6.1x (7.8-2x2.6/3)ˇ2/8=477 My=0.5qlx (ly-2b/3)ˇ2/8=0.5x34x7.8x (6.1-2x2.6/3)ˇ2/8=316 内跨，负⽀座处：X向板带宽：6.1/2=3.05，Mkx=477/3.05=156，As= 16@160（强度1130）， 16+ 16@100（裂缝）；Y向板带宽：7.8/2=3.9，Mky=316/3.9=81，As= 14@150（强度1026）， 14@150（裂缝）；2）.按有限元SLABCAD进⾏计算，计算步骤如下：（1）PMCAD建模（PMCAD建模时须输⼊暗梁，才能进⾏⽹格划分）（2）satwe计算（3）SLAB楼板数据⽣成（4）楼板分析与配筋设计（5）板带交互设计及验算，取板带计算弯矩（其结果为标准值）。

3）。

⽤MORGAIN软件进⾏裂缝验算，进⾏合理配筋。

4.防⽔板考虑裂缝配筋计算结果：砼：C35,保护层厚度as’=40, 1000x450板底裂缝宽度w=0.2mm ，板顶裂缝宽度w=0.3mm5.⽔浮⼒作⽤下独基配筋计算：1）. lx=7.8,ly=5.6,ax=ay=2.6(1).沿独⽴基础周边均匀分布的等效线荷载：Qe=q(lxly-axay)/2/(ax+ay)=120M1=120x1.05=127(2). 沿独⽴基础周边均匀分布的等效线弯矩：A=2.6,a/l=2.6/7.8=0.33，查表4.3.2，得k=0.052,则M2=me=kqlxly=0.052x34x5.6x7.8=77, (3).独基基础上部传来荷载：⽔浮⼒较⼤：pj=2100/2.6∧2-34=277M3=0.5x277x1.05ˇ2=152∑M=127+77+152=356As=1052 配筋 14@1002）. lx=7.8,ly=7.8,ax=ay=3.0(1).沿独⽴基础周边均匀分布的等效线荷载：Qe=q(lxly-axay)/2/(ax+ay)=147M1=147x1.25=184(2). 沿独⽴基础周边均匀分布的等效线弯矩：a=3,a/l=3/7.8=0.385，查表4.3.2，得k=0.042,则M2=me=kqlxly=0.042x34x7.8x7.8=86, (3).独基基础上部传来荷载：⽔浮⼒较⼤：pj=2950/3ˇ2-34=394 M3=0.5x294x1.25ˇ2=230∑M=1.35x（184+86+230）=675As=2014 配筋 16@100。

1、第一种是手算，用等代框架法划分跨中板带和柱下板带。

按经验系数计算法计算出总弯矩设计值，然后再用分配值法根据各板带的种类及所在跨的位置计算出各自的弯矩，大家都知道有弯矩就可以算配筋了，然后防水板的配筋就出来了。

可以选取不同的防水板厚来算配筋然后取优值。

想了解详细的计算方法可以详朱总的书《建筑结构设计问答及分析》（第二版）340页，这种方法很简单可以手算，但是计算方法比较原始，假设有牵强太多，精度不是很高，在历史上应该是一种不错的方法，但是现在计算软件精度越来越高，所以估计手算已经退出历史舞台，也许某些院的老工程师故作高深时会用这种方法吧。

2、第二种用复杂楼板计算程序，也就是我们通常所说的SLAB CAD。

是PKPM结构版块下的一个模块，一般的学习版狗都能用该模块。

用SLABCAD计算时，要建100X100的虚梁，将楼板指定成弹性板6，因为这种楼板没有实际的框架梁（只有虚梁导荷），就要真实反应板平面内和平面外的刚度，这也是要将板定义为弹性板6的原因。

算防水板时因为采用的倒置的无梁楼盖模型，所以在设计参数定义时要注意保护层这些细部的指定，这时面板指的是防水板底，先是在SATWE里进行三维整体计算，然后进入SLABCAD版块进行计算，这里也能输出弯矩和配筋，我一般是读弯矩，注意哪些是临水面，哪些部位是由强度控制，哪些部位是由裂缝控制，然找个插件再算配筋。

由于这种方法，可以设置柱帽能较好的模拟独基，我一般都用这种方法计算，也是我推荐的方法。

3、第三种在JCCAD里用筏板模拟防水板进行计算，然后进入桩筏筏板有限元计算。

先在JCCAD人机交互输入，然后进入桩筏筏板有限元计算子项，这种方法要注意独立基础下面基床系数和防水板下基床系数的区别，由于防水板是自承重，基本上不受土反力，严格说土反力只是防水板的自重，所防水板下的基床系数直接填0，剩下的就是看计算结果了，仍然要注意哪些部位是由强度控制，哪些部位是由裂缝控制，进行分别控制计算。

4.地下室抗浮计算书4.1条件：地面标高H1=0.000m，顶板标高H1=106.100m，防水板底标高H3=100.00m，车库底板标高为101.600，设计水位标高Hw=105.00m；抗浮计算水头高度5.0m车库顶板覆土最小厚度do=1900mm,容重γ=18kN/m2；顶板折算厚度d1=215mm，底板厚度d2=350mm，挡土墙墙厚度d3=350。

车库底板覆土厚度,1250mm,容重γ`=20kN/m2；4.2整体抗浮稳定性计算：水浮力：Fw=5.0×10=50kN/m 2抗浮力：顶板自重：G1=d1×25=215×0.001×25=5.375 kN/m2底板自重：G2=d2×25=350×0.001×25=8.75 kN/m 2顶板覆土重量：G3=do×γ=1.90×18=34.200kN/m 2柱重量折算为面积重量：柱距取最大柱距7.9×8.535 m 2G4=0.6×0.6×(8.6-3.5) ×25/(7.9×8.535)=0.013 kN/m 2底板回填土重量：G4=d4×γ`=1250×0.001×18=22.50kN/m 2抗浮力=∑(G1+G2+G3+G4)=∑(5.375+8.75+34.200+0.013+22.50)=70.838kN/m ?根据《广东省标准建筑地基基础设计规范》5.2.1 条，结合《地下工程防水规范》及《建筑结构荷载规范》稳定系数宜大于1.05合适W/F=70.838/50=1.416 >1.05，满足要求。

4.3防水板及基础梁计算：4.3.1计算参数:取最大柱距8.1×8.535 m 2计算，板厚: h = 350 mm。

永久荷载分项系数: γG = 1.200可变荷载分项系数: γQ = 1.000准永久值系数: ψq = 1.000作用防水板上的均布荷载：水浮力：Fw=3.7×10=50kN/m 2底板自重：G2=d2×25=350×0.001×25=8.75 kN/m 2底板回填土重量：G4=d4×γ`=950×0.001×18=22.5 kN/m 2作用在防水板上的均布荷载基本组合q1=1.2×50—1.0×（8.75+22.5）=28.75kN/m 2（向上）作用在防水板上的均布荷载准永久组合q1=1.0×50—1.0×（8.75+22.5）=18.75kN/m 2（向上）计算板的有效高度: ho = h-as=350-45=305 mm4.3.2配筋计算防水板及梁内力计算按照倒置楼盖在PKPM中建模型计算，模型中忽略独立基础对减小梁板跨度的有利影响，荷载设置时不进行楼板自重计算。

地下室JB2防水板计算书纯地下室部分：±0.00相当于黄海高程为：517.30； 抗浮水位标高：514.00底板面为-6.200相当于黄海高程：511.10； 底板厚度400mm ，底板底黄海高程为510.7； 顶板考虑梁柱自重板厚按250mm ； 水浮力 F=（514.00-510.7）X10=33kN/m2自重=25X （0.25+0.40）+16X0.8 +0.05x20=30.05kN/m2 （纯地下室部分增设抗浮锚杆）锚杆单位面积抗浮力6kN/m2， 每个独立基础下设置4根锚杆，单根锚杆抗浮力标准值120kN （120*4）/（8.4*8.4）=6.8kN/m2>6kN/m2，满足要求（30.05+6）/33=1.09整体抗浮满足要求计算参数：板厚400mm ，砼等级C30，钢筋采用级钢（HRB400） 计算过程： 1、 荷载计算扣除底板自重后水的浮力，即底板净反力设计值为()2292005.02540.00.1103.32.1m KN =⨯+⨯⨯-⨯⨯2、 内力计算地下室柱网尺寸取8.4X8.4米，基础宽度为2400mm 计算，按无梁楼盖计算，柱帽尺寸为C=2400mm 按无梁楼板经验公式求板的支座和跨中弯矩： 总弯矩：m KN c l ql M M x y OYOX ⋅=⨯-⨯⨯=-==1408)4.2324.8(4.82981)32(8122 中间区格：柱上板带负弯矩o M M5.01==0.5X1408=704m KN ⋅ 中间区格：跨中板带负弯矩==o M M 17.020.17X1408=240m KN ⋅中间区格：柱上板带正弯矩==o M M 18.030.18X1408=254m KN ⋅ 中间区格：跨中板带正弯矩==o M M 15.040.15X1408=211m KN ⋅ 边区格：柱上板带负弯矩==o M M 48.010.48X1408=676m KN ⋅ 边区格：跨中板带负弯矩==o M M 05.020.05X1408=71m KN ⋅ 边区格：柱上板带正弯矩==o M M 22.030.22X1408=310m KN ⋅ 边区格：跨中板带正弯矩==o M M 18.040.18X1408=254m KN ⋅3、 配筋计算取上述柱上板带负弯矩最大值计算板底支座筋，取上述跨中板带负弯矩最大值计算板底通长筋，取上述柱上板带及跨中正弯矩计算板面通长筋。

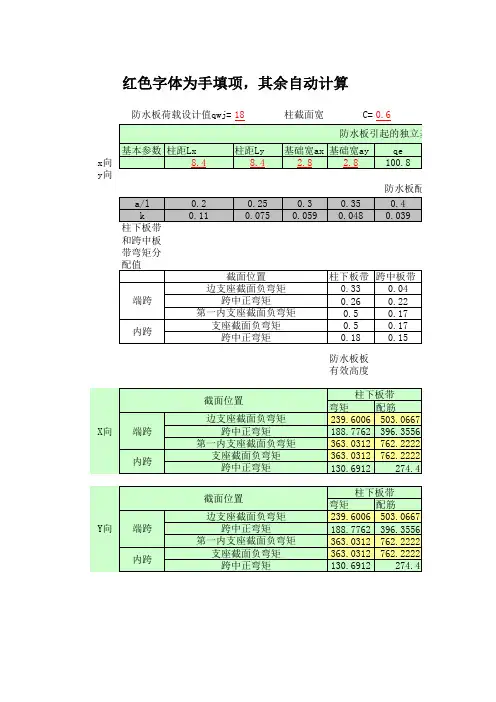

已知：独基ax= 3.3m 独基ay= 3.3m 柱距Lx=9m 柱距Ly=9m 柱上部荷载N=1100KN（标准）柱上部荷载M=0KN.m（标准）底板建筑做法高度=750mm底板厚度H3=300mm 水浮力qw=23KN/m^2a= 3.3m 柱宽d=0.6m 独基变截面b=0.7m 独基变截面h=0.7m 独基第一阶厚度H1=600mm fy=360Mpa底板保护层厚度取40mm独基第二阶厚度H2=600mm（1）防水板荷载的计算:防水板重qs=9.5KN/m^2底板建筑做法重qs=15KN/m^2在地下水浮力控制的内力组合时，防水板的荷载设计值为：Qwj=7.7KN/m^2（2）防水板传给独立基础的等效荷载计算:防水板的平均固端弯矩系数 表一a/L 0.20.250.30.350.40.450.50.550.60.650.70.750.8K 0.110.0750.0590.0480.0390.0310.0250.0190.0150.0110.0080.0050.003① 沿独立基础周边均匀分布的线荷载：qe≈Qwj(Lx*Ly-ax*ay)/2(ax+ay)=40.8975KN/m^2② 沿独立基础边缘均匀分布的线弯矩：a/L=0.37查表一K=0.0476Me≈K*Qwj*Lx*Ly=29.68812KN.m（3）独立基础的其他荷载① 作用在基础底面的平均净反力值(设计值)Pj=1.25*（Nk+Gk)/(ax*ay)=162.51KN/m^2② 水浮力较小（qw≦qs+qa或无水压力作用）时，Pj1=Pj=162.51KN/m^2③ 水浮力较大(qw>qs+qa)时，用于基础设计的独立基础底面的平均压力设计值：Pj2=121.62KN/m^2（4）独立基础沿柱边缘截面的基础底面弯矩设计值计算：水浮力较大(qw>qs+qa)时，独立基础的基础底面弯矩分为两部分，一是由防水板抵抗水浮力引起的弯矩M11，二是由Pj引起的弯矩M12,即M1=M11+M12① M11按矢量叠加原理计算，M11=(qe*(ax-d)/2+me)*ay=280.1691585KN.m ②按地基规范公式（8.2.7-4）计算，M12=(ax-d)^2*(2*ay+d/2)*Pj2/4/6=254.89KN.m M1=M11+M12=535.06KN.m （5）独立基础变阶处截面的基础底面弯矩设计值计算① M21按矢量叠加原理计算，M21=(qe*(ax-b)/2+me)*ay=273.421071KN.m ②按地基规范公式（8.2.7-4）计算，M22=(ax-b)^2*((2*ay+b/2)*Pj2/4/6=238.07KN.m M2=M21+M22=511.49KN.m （6）水浮力较小（qw≦qs+qa或无水压力作用）时，独立基础柱根截面的基础底面弯矩设计值计 算:此时，用于基础设计的独立基础底面的平均压力设计值Pj1按地基规范公式（8.2.7-4）计算，M1=(ax-d)^2*((2*ay+d/2)*Pj1/4/6=340.61KN.m <535.06取M1=535.06KN.m （7）无地下水浮力作用时，独立基础变阶处截面的基础底面弯矩设计值按地基规范公式（8.2.7-4）计算：M2=(ax-b)^2*((2*ay+b/2)*Pj1/4/6=318.13KN.m <511.49取M2=511.49KN.m （8）独立基础的配筋设计:计算柱边缘截面基础底面的配筋（此处采用近似计算公式）：① 柱边缘截面：As≈M1/(0.9*ho*fy)=3002.58mm^2② 基础变阶处截面：As≈M2/(0.9*ho*fy)=2870.33mm^2独基的最小配筋率为 0.15%，即Asmin=900mm^2在基础全宽度 ax 范围内，配钢筋取14@150配筋面积=3384.92>3002.58满足取As=3384.92mm^2ay ax *（9）防水板按无梁楼盖设计:柱下板带和跨中板带弯矩分配值（表中系数乘 M）表二截面位置柱下板带跨中板带边支座截面负弯矩0.330.04端跨跨中正弯矩0.260.22第一内支座截面负弯矩0.50.17内跨支座截面负弯矩0.50.17跨中正弯矩0.180.15定柱下板带和跨中板带的弯矩设计值。

太原万达地下车库抗浮计算1.整体抗浮计算：抗浮设计水位785.500，基础底标高779.850，水头差h=785.500-779.850=5.65m，根据地基基础设计规范5.4.3条进行抗浮稳定性验算：Gk/Nw,k≥Kw=1.05Gk=1.7x18+0.2x25+1.45x20=64.6 ; Nwk=5.65x10=56.5Gk/Nw,k=64.6/56.5=1.14>1.05 满足要求2.独基加防水板配筋计算：（防水板下设置软垫层，防水板只抵抗水浮力，独基承担全部结构荷重并考虑水浮力影响）a.防水板计算：按无梁楼盖设计。

qwj=1.4x56.5-1.0x29=50.1 kN/m2。

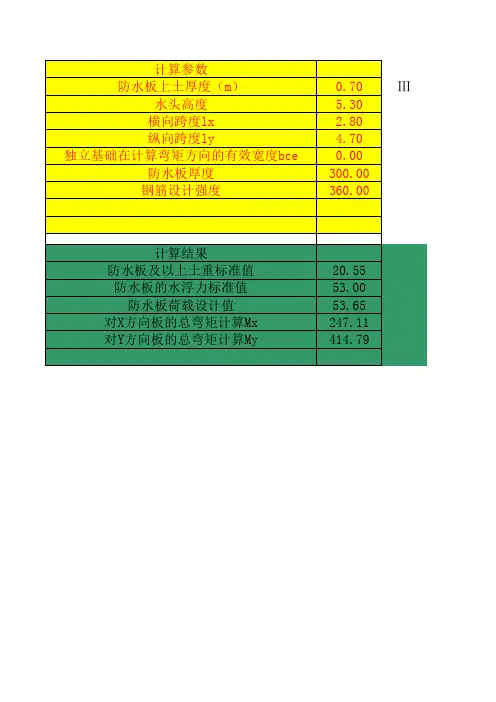

lx=8.4 , ly=8.1 , bcex=4.2, bcey=4.05。

X方向板的总弯矩：Mx=qly(lx-2 bcex/3)2=50.1x8.1x(8.4-2x4.2/3)2= 1590.78Y方向板的总弯矩：My=qlx(ly-2 bcey/3)2=50.1x8.4x(8.1-2x4.05/3)2= 1533.96X方向柱上板带：跨中弯矩0.22x1590.78=349.98 As=3087 mm2支座弯矩0.50x1590.78=795.39 As=7014 mm2X方向跨中板带：跨中弯矩0.18x1590.78=286.34 As=2525 mm2支座弯矩0.17x1590.78=270.43 As=2385 mm2 b.独基配筋计算：柱子700x700，独基尺寸5500x5500，N=4826kN(设计值)，C30，fy=360N/mm2.防水板及以上土重1.45x20=29 kN/m2; 水浮力标注值5.65x10=56.5kN/m2，防水板的设计值为：qwj=1.4x56.5-1.0x29=50.1 kN/m2。

防水板传给独基的等效荷载计算：线荷载qe=50.1x(8.4x8.1-5.6x5.6)/2x(5.6+5.6)=82.04 kN/m线弯矩me=k.qwj.lx.ly=0.011x50.1x8.4x8.1=37.50 kN.m/m上部结构传给基础的平均净反力：pj=4826/5.6x5.6=153.9 kN/m2考虑水浮力时的独基净反力：pj1=153.9-4x5.6x82.04/5.6x5.6=95.3独基弯矩计算：考虑水浮力时弯矩分为两部分，一是由防水板抵抗水浮力引起的弯矩M11，二是由pj1引起的弯矩M12，即M=M11+M12。

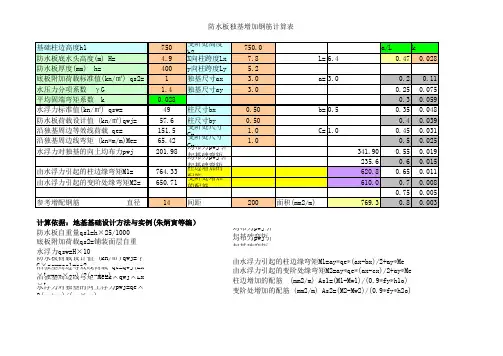

防水板独基增加钢筋计算表
防水板自重量qs1=h×25/1000均布力pwj引起基础弯矩减小值（柱边)Mw1=1/24*(ax-bx)^2*(2ay+by)*pwj 底板附加荷载qs2=铺装面层自重均布力pwj引起基础弯矩减小值（变阶处)Mw2=1/24*(ax-cx)^2*(2ay+cy)*pwj 水浮力qsw=H×10
防水板荷载设计值 (kn/㎡)qwj=γG×qsw-qs1-qs2
沿独基周边等效线荷载 qe=qwj(Lx×Ly-ax×ay)/2(ax+ay)沿独基周边线弯矩 Me=k×qwj×Lx×Ly
水浮力对独基的向上浮力pwj=qe×2(ax+ay)/(ax×ay)
变阶处增加的配筋 (mm2/m) As2=(M2-Mw2)/(0.9*fy*h2o)
计算依据：地基基础设计方法与实例(朱炳寅等编）由水浮力引起的柱边缘弯矩M1=ay*qe*(ax-bx)/2+ay*Me 由水浮力引起的变阶处缘弯矩M2=ay*qe*(ax-cx)/2+ay*Me 柱边增加的配筋 (mm2/m) As1=(M1-Mw1)/(0.9*fy*h1o)。

防水板荷载计算1．防水板荷载计算：防水板厚450：抗浮设计水位：147.5车库底板底：150.55-3.6-3.5-0.45=143Q水=10x(147.5-143)=45Q自重=0.45x25=11.2545-11.25=33.75 (取34)2.抗浮计算：地下车库恒载：±0.00层：25.15-3.6层：8.02-7.1层：0.45x25=11.25∑=44.420.9x44.42=40< Q水=453.防水板计算：1）.按总弯矩系数法进行估算，确定合理板厚。

防水板厚450：q=34,lx=7.8,ly=6.1Mx=0.5qly (lx-2b/3)ˇ2/8=0.5x34x6.1x (7.8-2x2.6/3)ˇ2/8=477 My=0.5qlx (ly-2b/3)ˇ2/8=0.5x34x7.8x (6.1-2x2.6/3)ˇ2/8=316 内跨，负支座处：X向板带宽：6.1/2=3.05，Mkx=477/3.05=156，As=16@160（强度1130），16+16@100（裂缝）；Y向板带宽：7.8/2=3.9，Mky=316/3.9=81，As=14@150（强度1026），14@150（裂缝）；2）.按有限元SLABCAD进行计算，计算步骤如下：（1）PMCAD建模（PMCAD建模时须输入暗梁，才能进行网格划分）（2）satwe计算（3）SLAB楼板数据生成（4）楼板分析与配筋设计（5）板带交互设计及验算，取板带计算弯矩（其结果为标准值）。

3）。

用MORGAIN软件进行裂缝验算，进行合理配筋。

4.防水板考虑裂缝配筋计算结果：砼：C35,保护层厚度as’=40, 1000x450板底裂缝宽度w=0.2mm ，板顶裂缝宽度w=0.3mm钢筋数量、直径M(Mk)、Mk（板底）M(Mk)、Mk（板顶）12@1009114@20060 7214@1808714@15083 11416@200101(75) 122(90)16@18090 11716@150105 137 16@200+14@200182(135)16@200+16@200202 (150)16@200+18@200225(167)16@200+20@200240(178)16@200+22@200256(190)18@200124(92) 148.5(110)18@18011118@200+14@200205 (152)18@200+16@200227(168)18@200+18@200240(178)5.水浮力作用下独基配筋计算：1）. lx=7.8,ly=5.6,ax=ay=2.6(1).沿独立基础周边均匀分布的等效线荷载：Qe=q(lxly-axay)/2/(ax+ay)=120M1=120x1.05=127(2). 沿独立基础周边均匀分布的等效线弯矩：A=2.6,a/l=2.6/7.8=0.33，查表4.3.2，得k=0.052,则M2=me=kqlxly=0.052x34x5.6x7.8=77, (3).独基基础上部传来荷载：水浮力较大：pj=2100/2.6∧2-34=277M3=0.5x277x1.05ˇ2=152∑M=127+77+152=356As=1052 配筋14@1002）. lx=7.8,ly=7.8,ax=ay=3.0(1).沿独立基础周边均匀分布的等效线荷载：Qe=q(lxly-axay)/2/(ax+ay)=147M1=147x1.25=184(2). 沿独立基础周边均匀分布的等效线弯矩：a=3,a/l=3/7.8=0.385，查表4.3.2，得k=0.042,则M2=me=kqlxly=0.042x34x7.8x7.8=86, (3).独基基础上部传来荷载：水浮力较大：pj=2950/3ˇ2-34=394 M3=0.5x294x1.25ˇ2=230∑M=1.35x（184+86+230）=675As=2014 配筋16@100。

防水面积计算规则
防水面积计算规则根据不同的地面材料和防水层材料，有所差异。

以下为常见的防水面积计算规则：
1. 混凝土地面防水：防水材料施工厚度一般为1.5mm，按1.5mm 计算防水面积。

2. 瓷砖地面防水：防水材料施工厚度一般为1.5mm，按2倍瓷砖厚度+2mm计算防水面积。

3. 防水板地面防水：防水板厚度一般为10mm，按10mm计算防水面积。

4. 防水涂料地面防水：防水涂料施工厚度一般为0.5mm，按
0.5mm计算防水面积。

总之，防水面积的计算需要根据具体情况而定。

在施工前应该对材料类型、施工方式、厚度等多个因素进行综合考虑，以最合理的方式进行计算，从而确保防水工程的质量和可靠性。

条件：±0.00=46.4米，抗浮水位43.5米，地下两层，基础底标高-12米，覆土深2.4米。

CFG 地基处理，修正前地基承载力280KPa独立柱基础加防水板计算1. 防水板及其以上土重标准值：q sl =20*1.4=28KN/㎡ 防水板水浮力标准值：q sw =10*9.1=91 KN/㎡在地下水浮力控制的内力组合时，防水板的荷载设计值为：q wj =1.4*91-1.0*28=99.4 KN/㎡ 2. 柱网8.1*8.1米顶板覆土重：18*2.4=43.2 KN/㎡ 板厚500mm ：25*0.5=12.5 KN/㎡ 活荷载：10 KN/㎡ 地下二层顶：板厚400mm ：25*0.4=10 KN/㎡ 活荷载：2.5 KN/㎡ 面层荷载取1 KN/㎡基本组合式柱轴标准力：（43.2+12.5+0.5+10+10+2.5+1）*8.12≈5200 KN 基本组合式柱轴设计值力：5200*1.3=6760 3. 独立基础尺寸： 埋深：1.4米，f a =f ak +ηb γ(b -3)+ηd γm (d-0.5)=280+1.0*10*（1.4-0.5）=289KPa㎡1.182894.1*205200p G +F kK =+==A ，基础选用4.5*4.5，基础厚取800mm,H 0=750mm 。

冲切计算：A L =0.25(4500+700+2*750)（4500-700-2*750）=3.85㎡。

a m =(700+2*750+700)/2=1.46m Fl=pjAl=6760/4.52*3.85=1285KN βhp =1, f t =1.71Fl ＜0.7βhp f t a m h 0=0.7*1*1.71*1460*760/1000=1328 KN 满足。

4. 防水板传给独立基础的等效荷载计算m /2515.45.4*25.4*5.4-1.8*1.84.99)(2)(KN a a a a l l q q y x y x y x wj e =+=+-≈）（）（y x a a a =查表k=0.019m/m .1241.8*1.8*4.99*019.0m KN l l kq y x wj e ==≈5. 独立基础的其他荷载（1） 上部结构传给基础的相应于荷载效应基本组合时，作用在基础顶面的柱底轴向压力值N=6760KN ，则作用在基础底面的平均净反力值2m /3345.4*5.46760pKN j==（2） 水浮力较小（qw ≤qs+qa 或无水浮力作用）时，相应于荷载效应基本组合时，独立基础底面的平均净反力值：2m/3345.4*5.46760p KN j ==（3） 水浮力较大（qw ＞qs+qa ）时，用于基础设计的独立基础底面的平均压力设计值：2m/1105.4*5.45.4*4*251334pKN j=-=6. 独立基础沿柱边缘截面的基础底面弯矩设计值计算。

独立基础防水板计算方法在独立基础加防水板设计中,有些设计者将独立基础和防水板作为两个不相干的构件分别计算,忽略了水浮力作用下防水板对独立基础内力的影响。

也有些设计者将其按一个完全的整体按变厚度筏板设计,造成板配筋复杂不经济造价高。

而比较经济合理的独立基础加防水板设计,应结合合理的构造作法,考虑独立基础和防水板的协调工作,采取符合力学模型的设计方法。

2构造要求及受力特点2.1构造要求(1)假设独立基础基底反力为直线分布,独基台阶的高宽比小于或等于2.5。

(2)防水板下需设置软垫层(图1),以使防水板只抵抗水浮力不能承受地基反力。

软垫层一般采用厚度不小于20mm的聚苯板。

2.2受力特点(1)独立基础承受全部结构荷载,并考虑水浮力作用下防水板的影响。

(2)防水板只承受防水板自重及上覆土重qa和地下水浮力qw,不考虑地基反力作用。

(3)随地下水浮力大小的变化,防水板受到的荷载也在变化,对独立基础产生的影响也在变化。

当qw≤qa时,防水板上的荷载直接传到地基上,可认为防水板对独立基础的计算没影响,当qw>qa时,防水板在水浮力作用下对独立基础产生附加弯矩和剪力。

3内力及配筋计算在独立基础加防水板的计算中,独立基础和防水板采取两者独立的计算方法,但要考虑防水板对独立基础的影响。

3.1防水板的设计(1)水浮力的分项系数。

根据实际情况取值,当地下水位变化不大时,可按永久荷载考虑,取 1.35。

当地下水位变化较大时,按可变荷载,取1.4。

(2)永久荷载分项系数。

根据永久荷载效应对防水板是否有利合理选用,当防水板由水浮力效应控制时,永久荷载的效应对防水板有利,分项系数取1.0。

(3)防水板计算模型。

防水板实际上是四角支承于独立基础上的双向板,防水板的计算采取无梁楼盖的计算模型,按纵横两个方向划分为柱上板带和跨中板带,板带的宽度取垂直于计算方向柱距的一半,如图2,内力分析采用经验系数法。

只要算出垂直荷载作用下两个方向板的总弯矩Mo某,Moy,乘以相应的经验系数,即可求出各板带各截面的弯矩设计值。

防水板配筋计算无梁楼盖计算(育林防水板配筋计算)-----------------------------------------------------------------------1 计算简图：2 计算条件：荷载条件:均布恒载: 22.04kN/m2_恒载分项系数: 1.20均布活载: 0.00kN/m2_活载分项系数: 1.40板容重: 0.00kN/m3配筋条件:混凝土等级: C35__纵筋级别: HRB400 配筋调整系数: 1.0__保护层厚度: 50mm 弯矩调幅系数(%): 100.00弯矩分配系数:边支座跨中内支座柱上板带0.75 0.55 0.75 跨中板带0.25 0.45 0.25板柱冲切:柱帽有无: 有__箍筋级别: HPB235 柱帽高度: 500mm__柱帽位置: 下反柱帽配筋as : 25mm位置截面形状柱帽宽(mm) 柱帽长(mm) 柱帽直径(mm) 是否配箍筋左柱方形875 1755 ---- 配中柱方形1755 1755 ---- 配右柱方形1000 800 ---- 配几何信息:板厚: 400mm__板带宽: 4.800m左柱: 500×500mm__中柱: 500×500mm__右柱: 500×500mm柱帽影响:不考虑柱帽对板带配筋的影响3 计算结果：单位说明:(注意，等代框架计算结果转换为，按单位宽度的板输出)弯矩:kN.m/m_纵筋面积:mm2/m_裂缝:mm----------------------------------------------------------------------------- 柱上板带--跨号: 1 左左柱帽边中右柱帽边右弯矩: 0.000 0.000 -1.240 -0.081 -4.959 上部纵筋: 800 800 800 800 800 下部纵筋: 0 0 0 0 0上纵实配: E14@150 E14@150 E14@150 E14@150 E14@150 : (1026) (1026) (1026) (1026) (1026) 下纵实配: ---- ---- ---- ---- ---- : (0) (0) (0) (0) (0)裂缝: 0.000 0.000 0.001 0.000 0.006 ----------------------------------------------------------------------------- 柱上板带--跨号: 2 左左柱帽边中右柱帽边右弯矩: -59.272 -8.943 96.743 -104.763 -162.866上部纵筋: 800 800 0 867 1370 下部纵筋: 0 0 800 0 0上纵实配: E14@150 E14@150 ---- E14@150 E18@150 : (1026) (1026) (0) (1026) (1696) 下纵实配: ---- ---- E14@150 ---- ---- : (0) (0) (1026) (0) (0)裂缝: 0.073 0.011 0.315 0.367 0.377中截面:裂缝宽超过限值(0.3150.300mm)右柱帽边截面:裂缝宽超过限值(0.3670.300mm) 右截面:裂缝宽超过限值(0.3770.300mm)----------------------------------------------------------------------------- 柱上板带--跨号: 3 左左柱帽边中右柱帽边右弯矩: -125.005 -83.168 -34.487 -20.671 -12.789上部纵筋: 1040 800 800 800 800 下部纵筋: 0 0 0 0 0上纵实配: E16@150 E14@150 E14@150 E14@150 E14@150 : (1340) (1026) (1026) (1026) (1026) 下纵实配: ---- ---- ---- ---- ---- : (0) (0) (0) (0) (0)裂缝: 0.332 0.227 0.041 0.024 0.015左截面:裂缝宽超过限值(0.3320.300mm)----------------------------------------------------------------------------- 柱上板带--跨号: 4 左左柱帽边中右柱帽边右弯矩: -4.959 0.000 -1.240 0.000 0.000 上部纵筋: 800 0 800 800 800 下部纵筋: 0 800 0 0 0上纵实配: E14@150 ---- E14@150 E14@150 E14@150 : (1026) (0) (1026) (1026) (1026) 下纵实配: ---- E14@150 ---- ---- ---- : (0) (1026) (0) (0) (0)裂缝: 0.006 0.000 0.001 0.000 0.000 ----------------------------------------------------- 跨中板带--跨号: 1 左中右弯矩: 0.000 -0.413 -1.653上部纵筋: 800 800 800 下部纵筋: 0 0 0上纵实配: E14@190 E14@190 E14@190 : (810) (810) (810) 下纵实配: ---- ---- ---- : (0) (0) (0)裂缝: 0.000 0.001 0.002 ----------------------------------------------------- 跨中板带--跨号: 2 左中右弯矩: -19.757 79.153 -54.289上部纵筋: 800 0 800 下部纵筋: 0 800 0上纵实配: E14@190 ---- E14@190 : (810) (0) (810) 下纵实配: ---- E14@190 ---- : (0) (810) (0)裂缝: 0.029 0.338 0.134中截面:裂缝宽超过限值(0.3380.300mm)----------------------------------------------------- 跨中板带--跨号: 3 左中右弯矩: -41.668 -28.216 -4.263 上部纵筋: 800 800 800 下部纵筋: 0 0 0上纵实配: E14@190 E14@190 E14@190 : (810) (810) (810) 下纵实配: ---- ---- ---- : (0) (0) (0)裂缝: 0.062 0.042 0.006 -----------------------------------------------------跨中板带--跨号: 4 左中右弯矩: -1.653 -0.413 0.000上部纵筋: 800 800 800 下部纵筋: 0 0 0上纵实配: E14@190 E14@190 E14@190 : (810) (810) (810) 下纵实配: ---- ---- ---- : (0) (0) (0)裂缝: 0.002 0.001 0.000-----------------------------------------------------------------------4 柱帽冲切：----------------------------------------------------------------------- 柱1冲切验算柱左侧板的计算长度数据不合理!----------------------------------------------------------------------- 柱2冲切验算柱左侧的板与柱帽的冲切锥体有效冲切力Fl=q*(A0-A1)=26.448*(18.000-3.138)=393.083kN 抗冲切力Ft=0.7βkftηumh0=1650.561kN 冲切力Fl抗冲切力Ft，不需要配筋!柱左侧的板与柱的冲切锥体有效冲切力Fl=q*(A0-A1)=26.448*(18.000-2.531)=409.118kN 抗冲切力Ft=0.7βkftηumh0=2627.941kN 冲切力Fl抗冲切力Ft，不需要配筋!柱右侧的板与柱的冲切锥体有效冲切力Fl=q*(A0-A1)=26.448*(6.240-2.531)=98.089kN 抗冲切力Ft=0.7βkftηumh0=2627.941kN 冲切力Fl抗冲切力Ft，不需要配筋!柱右侧的板与柱帽的冲切锥体有效冲切力Fl=q*(A0-A1)=26.448*(6.240-3.138)=82.055kN 抗冲切力Ft=0.7βkftηumh0=1650.561kN 冲切力Fl抗冲切力Ft，不需要配筋!----------------------------------------------------------------------- 柱3冲切验算柱右侧板的计算长度数据不合理!-----------------------------------------------------------------------5 所有简图：bd336x280();1785.959_1262.879-16-0-2477-16.jpg“ alt=“防水板配筋计算" /bd336x280();1785.959_1262.879-14-0-2573-14.jpg“ alt="防水板配筋计算" /----------------------------------------------------------------------- 【理正结构工具箱V5.7】计算日期: 2014-01-20 09:42:45 -----------------------------------------------------------------------。
