(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920633807.7(22)申请日 2019.05.01(73)专利权人 刘永强地址 510000 广东省广州市天河区橡树一街20号406房(72)发明人 刘永强　(51)Int.Cl.B23C 9/00(2006.01)B23C 5/00(2006.01)B23Q 3/00(2006.01)(54)实用新型名称一种减振效果好的铣刀(57)摘要本实用新型涉及机械加工技术领域，且公开了一种减振效果好的铣刀，包括固定块和连接块，所述固定块的顶部中心处固定安装有微型电机，所述固定块的顶部表面且位于微型电机的一侧固定安装有连接轴，所述固定块的一侧开设有第一开口，所述第一开口的内壁上通过弹簧活动连接有卡块，所述连接块的一侧开设有第二开口。

该减振效果好的铣刀，当需要进行该装置的拆卸安装操作时，微型电机转动，使位于缠绕在转动盘表面的拉绳松开，卡块松开执行铣刀的更换操作，铣刀更换完成后，启动微型电机，微型电机带动一侧的转动盘转动，使位于转动盘表面的拉绳回拉，带动连接杆向第二开槽内部移动，位于连接杆一端的卡块与第二开口的内部卡紧。

权利要求书1页 说明书3页 附图3页CN 209716568 U 2019.12.03C N 209716568U权　利　要　求　书1/1页CN 209716568 U1.一种减振效果好的铣刀，包括固定块(1)和连接块(6)，其特征在于：所述固定块(1)的顶部中心处固定安装有微型电机(2)，所述固定块(1)的顶部表面且位于微型电机(2)的一侧固定安装有连接轴(3)，所述固定块(1)的一侧开设有第一开口(4)，所述第一开口(4)的内壁上通过弹簧活动连接有卡块(5)，所述连接块(6)的一侧开设有第二开口(7)，所述卡块(5)远离第一开口(4)的一端与第二开口(7)活动连接，所述连接块(6)的底部固定连接有铣刀主体(8)，所述固定块(1)的内部且位于微型电机(2)的下方开设有第一开槽(9)，所述微型电机(2)的底部通过电机转轴固定连接有位于第一开槽(9)内部的转动盘(10)，所述固定块(1)的内部开设有一端与第一开槽(9)的一侧连通的第二开槽(11)，所述卡块(5)的一侧固定连接有一端位于第二开槽(11)内部的连接杆(13)，所述转动盘(10)的一侧与连接杆(13)位于第二开槽(11)的一端之间活动连接有拉绳(12)，所述连接块(6)的顶部开设有第三开槽(14)，所述第三开槽(14)的底部内壁上活动安装有活动块(15)，所述活动块(15)的一侧活动连接有位于第三开槽(14)上方的第一摆动板(16)，所述固定块(1)的底部通过活动块(15)活动连接有位于第一摆动板(16)上方的第二摆动板(17)，所述固定块(1)的底部开设有滑槽(18)，所述滑槽(18)的内部通过滑块活动连接有缓冲块(19)，所述固定块(1)的底部外壁上且位于滑槽(18)的下方固定安装有中心块(20)。

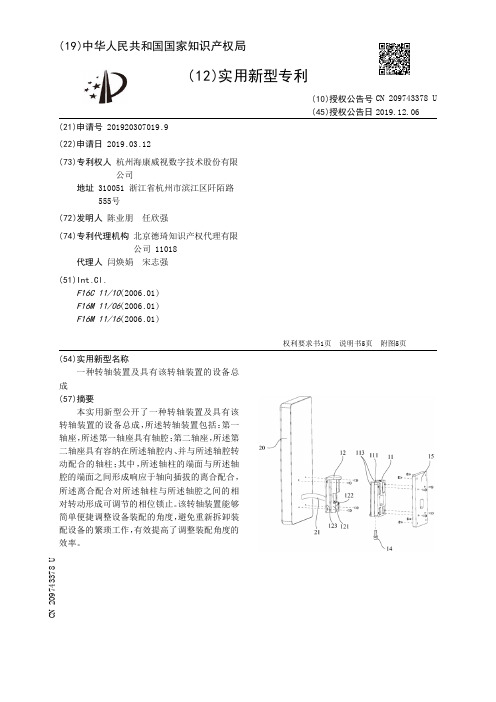

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920307019.9(22)申请日 2019.03.12(73)专利权人 杭州海康威视数字技术股份有限公司地址 310051 浙江省杭州市滨江区阡陌路555号(72)发明人 陈业朋　任欣强　(74)专利代理机构 北京德琦知识产权代理有限公司 11018代理人 闫焕娟　宋志强(51)Int.Cl.F16C 11/10(2006.01)F16M 11/06(2006.01)F16M 11/16(2006.01)(54)实用新型名称一种转轴装置及具有该转轴装置的设备总成(57)摘要本实用新型公开了一种转轴装置及具有该转轴装置的设备总成，所述转轴装置包括：第一轴座，所述第一轴座具有轴腔；第二轴座，所述第二轴座具有容纳在所述轴腔内、并与所述轴腔转动配合的轴柱；其中，所述轴柱的端面与所述轴腔的端面之间形成响应于轴向插拔的离合配合，所述离合配合对所述轴柱与所述轴腔之间的相对转动形成可调节的相位锁止。

该转轴装置能够简单便捷调整设备装配的角度，避免重新拆卸装配设备的繁琐工作，有效提高了调整装配角度的效率。

权利要求书1页 说明书5页 附图5页CN 209743378 U 2019.12.06C N 209743378U权　利　要　求　书1/1页CN 209743378 U1.一种转轴装置，其特征在于，所述转轴装置包括：第一轴座，所述第一轴座具有轴腔；第二轴座，所述第二轴座具有容纳在所述轴腔内、并与所述轴腔转动配合的轴柱；其中，所述轴柱的端面与所述轴腔的端面之间形成响应于轴向插拔的离合配合，所述离合配合对所述轴柱与所述轴腔之间的相对转动形成可调节的相位锁止。

2.根据权利要求1所述的转轴装置，其特征在于，所述离合配合包括相互啮合的第一锯齿和第二锯齿，所述第一锯齿和所述第二锯齿呈弧状排布。

3.根据权利要求1所述的转轴装置，其特征在于，所述第一轴座和所述第二轴座之间设有可拆卸连接部件。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920600805.8(22)申请日 2019.04.29(73)专利权人 无锡市绍纺机械有限公司地址 214100 江苏省无锡市滨湖区胡埭镇工业园南区(72)发明人 卞祥　(51)Int.Cl.D04B 15/40(2006.01)(54)实用新型名称一种回转式丝饼支撑机构(57)摘要本实用新型公开一种回转式丝饼支撑机构，包括卡套，所述卡套上设置有第一紧固螺丝，所述卡套中间套有轴承，所述卡套侧面固定有第一支撑杆，所述轴承上固定有连接杆，所述连接杆一侧固定有第二支撑杆；本实用新型设计合理，使用方便，支撑机构采用两个支撑杆，两个支撑杆上能够放置多个丝饼，并且支撑杆内部设置有延伸杆，在支撑杆长度不足时，可拉动延伸杆，对第一支撑杆进行延长，使其能够摆放多个丝饼，大幅度提高了支撑机构上摆放丝饼的数量，从而减少了原丝架的数量，减少了占用空间，也降低了成本，两个支撑杆之间的角度可调，第二支撑杆通过轴承在卡套上转动，在空间变化上的选择更多，可根据需要将两个支撑杆合并，降低占用空间。

权利要求书1页 说明书3页 附图2页CN 209957980 U 2020.01.17C N 209957980U权　利　要　求　书1/1页CN 209957980 U1.一种回转式丝饼支撑机构，包括卡套(1)，其特征在于：所述卡套(1)上设置有第一紧固螺丝(7)，所述卡套(1)中间套有轴承(2)，所述卡套(1)侧面固定有第一支撑杆(4)，所述轴承(2)上固定有连接杆(3)，所述连接杆(3)一侧固定有第二支撑杆(5)，所述第一支撑杆(4)与所述第二支撑杆(5)上均设置有三个限位块(6)，所述第一支撑杆(4)与所述第二支撑杆(5)上均设置有第二紧固螺丝(9)。

2.根据权利要求1所述的一种回转式丝饼支撑机构，其特征在于：两个所述第二紧固螺丝(9)分别与第一支撑杆(4)、第二支撑杆(5)之间通过螺纹连接。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920503469.5(22)申请日 2019.04.15(73)专利权人 淄博荣琦自动化科技有限公司地址 255000 山东省淄博市张店区高新区鲁泰大道126号(72)发明人 耿世和　(74)专利代理机构 北京超凡宏宇专利代理事务所(特殊普通合伙) 11463代理人 周宇(51)Int.Cl.B29C 41/42(2006.01)B29L 31/48(2006.01)(ESM)同样的发明创造已同日申请发明专利(54)实用新型名称一种旋转主轴和手套抓取装置(57)摘要本实用新型提供一种旋转主轴和手套抓取装置，涉及手套生产技术领域，包括：支撑底座、可转动的设置在支撑底座上的主轴、主轴侧壁沿轴向设置有容置导管的导槽，导管的一端用于连接旋转接头，旋转接头设置于主轴的一端且与主轴同轴设置，导管的另一端用于外接电磁阀，驱动器用于驱动主轴转动。

同时还包括导电滑环套设于旋转主轴，用于为机头提供电能和控制，旋转主轴与机头同轴连接。

通过该种传输结构，避免了空心轴的设置，降低了成本，提高了机械强度，且导管内的气体/液体无法对主轴产生腐蚀损坏，结构简单，且工作稳定可靠。

解决了现有技术中传输机构可靠性不高，且导致手套的制造成本较高的问题。

权利要求书1页 说明书5页 附图2页CN 209794358 U 2019.12.17C N 209794358U权　利　要　求　书1/1页CN 209794358 U1.一种旋转主轴，其特征在于，包括：支撑底座、可转动的设置在所述支撑底座上的主轴、所述主轴侧壁沿轴向设置有容置导管的导槽，所述导管的一端用于连接旋转接头，所述旋转接头设置于所述主轴的一端且与所述主轴同轴设置，所述导管的另一端用于外接电磁阀，驱动器用于驱动所述主轴转动。

2.如权利要求1所述的旋转主轴，其特征在于，还包括过滤储能器，所述过滤储能器设置于所述旋转接头与所述主轴之间，且所述旋转接头通过所述过滤储能器与所述导管的一端连通。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920574326.3(22)申请日 2019.04.25(73)专利权人 常州机电职业技术学院地址 213164 江苏省常州市武进区鸣新中路26号(72)发明人 张立辉　陈国亮　强永水　王斌　许铎涛　沈吴晗　(74)专利代理机构 大连理工大学专利中心21200代理人 梅洪玉　戴风友(51)Int.Cl.B23G 1/30(2006.01)B23G 1/48(2006.01)(54)实用新型名称一种手动攻丝辅助装置(57)摘要本实用新型提供了一种手动攻丝辅助装置，其包括长杆、短杆、顶板、上连接板、第一圆柱销、下连接板、滑块、板牙、第二圆柱销、第三圆柱销，顶板中央设置有中心孔，该中心孔与上连接板的上端面通过螺纹配合连接；上连接板的侧壁上沿周向均匀设置有至少三组第一圆柱销支架，长杆的一端设置有开孔，长杆的另一端设置有滑块，长杆以第三圆柱销为轴转动；短杆的一端通过第一圆柱销与长杆的中部可旋转地连接，短杆的另一端通过第二圆柱销与下连接板的侧壁上设置的第二圆柱销支架连接；下连接板中央设置有板牙。

本实用新型提供的手动攻丝辅助装置，其可以使丝锥中心线与螺纹底孔中心线重合，提高手动攻丝操作效率，降低丝锥断裂风险。

权利要求书1页 说明书3页 附图2页CN 209902408 U 2020.01.07C N 209902408U权　利　要　求　书1/1页CN 209902408 U1.一种手动攻丝辅助装置，其特征在于，所述的手动攻丝辅助装置包括长杆(1)、短杆(2)、顶板(3)、上连接板(4)、第一圆柱销(5)、下连接板(6)、滑块(7)、板牙(8)、第二圆柱销(9)、第三圆柱销(10)，其中，所述顶板(3)中央设置有中心孔，用于放置丝锥，该中心孔与所述上连接板(4)的上端面通过螺纹配合连接，所述顶板(3)的上端面用于架设丝攻扳手；所述上连接板(4)的侧壁上沿周向均匀设置有至少三组第一圆柱销支架，所述长杆(1)的一端设置有开孔，所述长杆(1)的另一端设置有所述滑块(7)，所述第三圆柱销(10)穿过第一圆柱销支架和相对应的所述长杆(1)的一端的开孔，并与第一圆柱销支架螺纹连接，使得所述长杆(1)与所述上连接板(4)形成间隙配合，并且所述长杆(1)以所述第三圆柱销(10)为轴转动；所述短杆(2)的一端通过所述第一圆柱销(5)与所述长杆(1)的中部可旋转地连接，所述短杆(2)的另一端通过所述第二圆柱销(9)与所述下连接板(6)的侧壁上设置的第二圆柱销支架连接，所述短杆(2)以所述第二圆柱销(9)为轴转动；所述下连接板(6)中央设置有所述板牙(8)，所述板牙(8)用于固定丝锥的下端，以避免丝锥在所述顶板(3)的中心孔中晃动，使丝锥完全保持在竖直状态，下连接板(6)侧壁设置有用于插入锁止螺钉的开孔，锁止螺钉用于固定所述板牙(8)；丝攻旋转时，丝锥与丝攻扳手向下旋，由于丝锥向下旋，所述板牙(8)相对于丝锥向上移动，使所述短杆(2)绕所述第二圆柱销(9)向外侧翻转，推动所述长杆(1)绕第三圆柱销(10)旋转，带动所述滑块(7)向外侧运动。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920517449.3(22)申请日 2019.04.16(73)专利权人 新昌县永益包装有限公司地址 312599 浙江省绍兴市新昌县羽林街道新旺村48号(72)发明人 张永钢　张松兵　张松军　(74)专利代理机构 天津市科航尚博专利代理事务所(普通合伙) 12234代理人 吴疆(51)Int.Cl.B08B 3/02(2006.01)B08B 3/10(2006.01)(54)实用新型名称一种大型轴承的清洗装置(57)摘要本实用新型提供了一种大型轴承的清洗装置，包括清洗箱，所述清洗箱上侧垂直开设有方池，方池为长方形且宽度大于轴承宽度，所述清洗箱上端中间位置垂直向上固定安装有支架且支架有两组，支架分布在清洗箱顶部左右两侧，所述支架上横向安装有横轴且横轴贯穿插接在两组支架上，所述横轴中间位置套接有夹头，所述夹头上垂直套接有轴承，轴承下端小半部位插接在方池内部，本实用新型，操作简单，通过安装水管，水管向内平行固定安装喷头，喷头高度设置在轴承钢珠位置，水管与外界液压泵连通，喷头可以将外部液压输入的清洗液快速的冲刷在轴承外侧，将轴承上的金属颗粒冲刷去除，且轴承缓慢旋转，可以达到整体部位的冲刷的效果。

权利要求书1页 说明书3页 附图3页CN 209772896 U 2019.12.13C N 209772896U权　利　要　求　书1/1页CN 209772896 U1.一种大型轴承的清洗装置，包括清洗箱(1)，其特征在于：所述清洗箱(1)上侧垂直开设有方池(2)，所述清洗箱(1)上端中间位置垂直向上固定安装有支架(3)且支架(3)有两组，所述支架(3)上横向安装有横轴(4)且横轴(4)贯穿插接在两组支架(3)上，所述横轴中间位置套接有夹头(5)，所述方池(2)下端开设有漂洗池(7)，所述漂洗池(7)内部平行横轴(4)固定安装有电机转轴(8)，所述电机转轴(8)上套接有滚筒(9)；分开后的右侧横轴(4)左侧固定设有卡销(16)，分开后的左端横轴(4)右侧固定安装卡套(6)。

专利名称：一种电主轴
专利类型：实用新型专利
发明人：刘冬根
申请号：CN201520784490.9申请日：20151004
公开号：CN205092706U
公开日：
20160316
专利内容由知识产权出版社提供
摘要：一种电主轴，它包括主壳体、电刷罩及头罩，在主壳体、电刷罩及头罩的空腔内，转轴分别嵌入每个轴承的空腔内，并继续往两头延伸，其中，转轴的一头末端穿过对应处头罩外侧居中处的圆形口子，并往外延伸一段，而转轴的另一头延伸至对应处的电刷罩空腔内一侧，由转子铁心与转子绕组构置成的转子组圈裹住对应处的转轴外围，由定子铁心与定子绕组构置成的定子组圈绕在转子组圈外围，悬置在头罩空腔内的转轴外围设置一个风扇，悬置在电刷罩空腔内的转轴外围设置集电环，且集电环的上侧设置电刷。

申请人：刘冬根
地址：334400 江西省上饶市弋阳县工业园展望路6号(江西纽轮轴承有限公司)
国籍：CN
