机械维修基础知识集团标准化办公室:[VV986T-J682P28-JP266L8-68PNN]1、什么叫机械的故障在结构上主要表现在哪些方面答:机械的故障,是指机械的各项技术指标(包括经济指标)偏离了它的正常状况。
如某些零件或部件损坏,致使工作能力丧失;发动机功率降低;传动系统失去平衡和噪声增大;工作机构的工作能力下降;燃料和润滑油的消耗增加等,当其超出了规定的指标时,均属于机械的故障。
机械的故障表现在它的结构上主要是它的零件损坏和零件之间相互关系的破坏。
如零件的断裂、变形,配合件的间隙增大或过盈丧失,固定和紧固装置的松动和失效等。
2、按故障发生的时间性分类,故障可分为哪两类答:按故障发生的时间性分,故障可分为突发性故障和渐进性故障。
(1)突发性故障主要是由各种不利因素和外界影响共同作用的结果,其发生特点是具有偶然性,一般与机床使用时间无关,因而是难以预测的。
但它一般容易排除,因此通常不影响机床的寿命。
(2)渐进性故障主要是由产品参数的劣化过程(磨损、腐蚀、疲劳、老化)逐渐发展而形成的。
其特点是发生的概率与使用时间有关,且只是在产品的有效寿命的后期才表现出来。
渐进性故障一经发生,就标志着产品寿命的终结。
因而它往往是机械进行大修的标志。
由于这种故障是逐渐发展的,因此,通常是可以进行预测的。
3、按故障显现的情况分类,故障可分为哪两大类答:按故障显现的情况分类,故障可分为功能故障和潜在故障。
(1)功能故障机械产品丧失了工作能力或工作能力明显降低,亦即丧失了它应有的功能,因此称为功能故障。
这类故障可以通过操作者的感受或测定其输出参数而判断出来。
关键的零件坏了,机械根工不能工作,属于功能故障;生产率达不到规定指标,也与功能故障有关。
这种故障是实际存在的,因而也称实际故障。
(2)潜在故障和渐进性故障相联系,当故障在逐渐发展中,但尚未在功能方面表现出来,而同时又接近萌发的阶段,当这种情况能够诊断出来时,即认为是一种故障现象,并称为潜在故障。

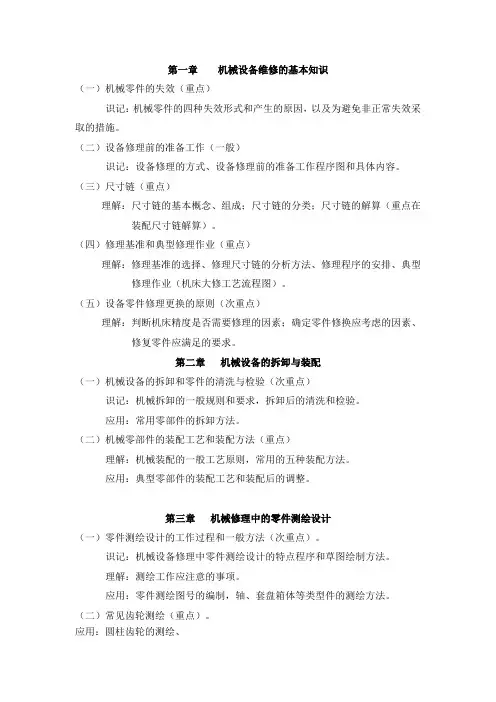

第一章机械设备维修的基本知识(一)机械零件的失效(重点)识记:机械零件的四种失效形式和产生的原因,以及为避免非正常失效采取的措施。
(二)设备修理前的准备工作(一般)识记:设备修理的方式、设备修理前的准备工作程序图和具体内容。
(三)尺寸链(重点)理解:尺寸链的基本概念、组成;尺寸链的分类;尺寸链的解算(重点在装配尺寸链解算)。
(四)修理基准和典型修理作业(重点)理解:修理基准的选择、修理尺寸链的分析方法、修理程序的安排、典型修理作业(机床大修工艺流程图)。
(五)设备零件修理更换的原则(次重点)理解:判断机床精度是否需要修理的因素;确定零件修换应考虑的因素、修复零件应满足的要求。
第二章机械设备的拆卸与装配(一)机械设备的拆卸和零件的清洗与检验(次重点)识记:机械拆卸的一般规则和要求,拆卸后的清洗和检验。
应用:常用零部件的拆卸方法。
(二)机械零部件的装配工艺和装配方法(重点)理解:机械装配的一般工艺原则,常用的五种装配方法。
应用:典型零部件的装配工艺和装配后的调整。
第三章机械修理中的零件测绘设计(一)零件测绘设计的工作过程和一般方法(次重点)。
识记:机械设备修理中零件测绘设计的特点程序和草图绘制方法。
理解:测绘工作应注意的事项。
应用:零件测绘图号的编制,轴、套盘箱体等类型件的测绘方法。
(二)常见齿轮测绘(重点)。
应用:圆柱齿轮的测绘、第四章机械失效零件的修复技术(一)零件的修复工艺概述和方法(重点)。
识记:零件的修复方法(修理尺寸法、机械修复法、电镀修复法、热喷涂修复法、焊接修复法、粘接修复法)。
理解:零件修复的优点及修复工艺的选择。
(二)刮研技术(次重点)理解:刮研技术的特点、常用的工具和器具。
应用:平面刮研、内孔刮研技术应用。
(三)机床导轨的修理工艺(重点)应用:导轨面局部损伤的修复,机床导轨副的刮研修复法,导轨的精磨和配磨.第五章机械设备修理的检、研具的选用(一)检具的分类和应用(重点)理解:平板、平尺、角尺和检验棒的一般结构分类和使用方法。
