3．实训内容与步骤 (1) 区分照明电路中插座的相(火)线和中(零)线。 用电笔的金属笔尖与插座的一个孔接触，手握笔尾的金 属体部分。若这时电笔中的氖管发光了，则金属笔尖所接触 的孔就是相(火)线，另一个孔则为零线。 记录：左侧是___________线，右侧是___________线。 (2) 区分三相电路中插座的相(火)线和中(零)线。 用实训内容与步骤(1)中介绍的方法，测量三相电源插 座中各孔的带电情况，判断相(火)线和中(零)线。 记录：上侧是_______线，下侧是_______线，左侧是 _______线，右侧是_______线。
剥线钳是用来剥削6 mm以下塑料线或橡皮绝缘层等电线 端部的专用工具。剥线钳的结构如图1.9所示，它由钳头和手 柄两部分组成。钳头部分由压线口和切口组成，拥有直径 0.5～3 mm的多个切口，以适应不同规格的线芯。使用时，电 线必须放在大于其线芯直径的切口上剥削，否则会切伤线芯。
第1章 维修电工基本操作技能 图1.8 电工刀
芯线必 须绞紧
(a)
(a)
(a)
(b) (b)
(b)
图1.18 共头接线(一)
第1章 维修电工基本操作技能
(6) 单根导线多处接入导线连接。 ① 使用尖嘴钳，把已剥掉导线中间段绝缘层的导线折 成如图1.19(a)所示。 ② 把线头插入接线孔，拧紧螺钉。如图1.19(b)所示。
第1章 维修电工基本操作技能
第1章 维修电工基本操作技能
(3) 判断实验室电器设备(家用电器等)外壳是否带电。 用电笔的金属笔尖与电器设备(家用电器等)外壳接触， 若氖管闪亮，而且和接触火线时的亮度差不多，说明外壳带 电，有危险；若氖管不亮，说明外壳没有电，是安全的。 记录：氖管发光情况______________________。

电子课件-《维修电工实训(高级模块)》-A04-1474 模块五 电子线路装调与检修

电子课件-《维修电工实训(高级模块)》-A04-1474 模块五 电子线路装调与检修
2. 阅读消声电路，然后回答问题
模块五 电子线路的装调与检修
（1）IC1A和IC1B是什么放大电路？电压放大倍数为多少？ （2）IC1C和IC1D是什么放大电路？电压放大倍数为多少？ （3）由IC2A和IC2B组成的二阶低通滤波器的名称是什么？ 其通带电压放大倍数为多少？ （4）写出IC3A集成运算放大器输出电压与两个输入电压 之间的关系式。 （5）写出IC3B集成运算放大器输出电压与三个输入电压 之间的关系式。
模块五 电子线路的装调与检修
2. 组合逻辑电路的设计
（1）确定输入、输出变量，定义变量逻辑状态的含义。 （2）将实际逻辑问题抽象成真值表。 （3）根据真值表写逻辑表达式，并化简成最简与或表 达式。 （4）根据表达式画逻辑图。
模块五 电子线路的装调与检修
3. 组合逻辑电路中的竞争冒险
（1）竞争冒险现象及其产生的原因 信号通过导线和门电路时，都存在一定的时间延时，信 号发生变化时也有一定的上升和下降时间。因此，同一个门 的一组输入信号，通过不同数目的门，经过不同长度导线的 传输，到达门输入端的时间有先有后，这种现象称为竞争。 逻辑门因输入端的竞争而导致输出产生不应有尖峰干扰 脉冲（又称为过度干扰脉冲）的现象，成为冒险。
F A ⊙ B 或 F AB AB
模块五 电子线路的装调与检修
二、集成门电路
1. TTL集成逻辑门电路
（1）TTL与非门电路
TTL与非门电路和逻辑符号
模块五 电子线路的装调与检修
TTL与非门电路的状态真值表
A
B
C
F
0
0
0
1
0
0
1
1
0
1
0
1
0
1
1

电子课件-《维修电工实训(中级模块)》-A04-1473 3-3 电动机正反转PLC控制设计和装调

电子课件-《维修电工实训(中级模块)》-A04-1473 3-3 电动机正反转PLC控制设计和装调
模块三 自动控制电路装调维修

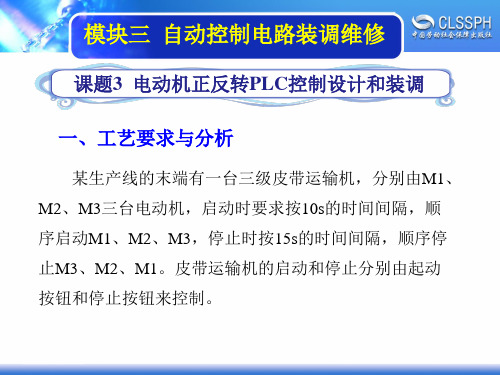

课题3 电动机正反转PLC控制设计和装调
一、工艺要求与分析
某生产线的末端有一台三级皮带运输机，分别由M1、 M2、M3三台电动机，启动时要求按10s的时间间隔，顺 序启动M1、M2、M3，停止时按15s的时间间隔，顺序停 止M3、M2、M1。皮带运输机的启动和停止分别由起动 按钮和停止按钮来控制。
模块三 自动控制电路装调维修
具体要求：
1．工作方式设置：手动和自动循环 2．有必要的电气保护和互锁。
M3 M2 M1
模块三 自动控制电路装调维修
二、I/O地址分配
元件名称 输入接口名称
说明
元件名称 输出接口名称 说明
QS SB1 SB2 SB3 SB4 SB5 SB6 SB7 SB10
X0
手动/自动转换 KM1
X1

自动循环启动 KM2
X2
自动循环停止 KM3
X3
M1手动启动
X4
M2手动启动
X5
M3手动启动
X6
M1手动停止
X7
M2手动停止
X10
M3手动停止
Y1
M1皮带启动
Y2
M2皮带启动
Y3
M3皮带启动
模块三 自动控制电路装调维修
三、PLC接线图
模块三 自动控制电路装调维修
四、PLC梯形图
模块三 自动控制电路装调维修
五、PLC控制程序指令语句表

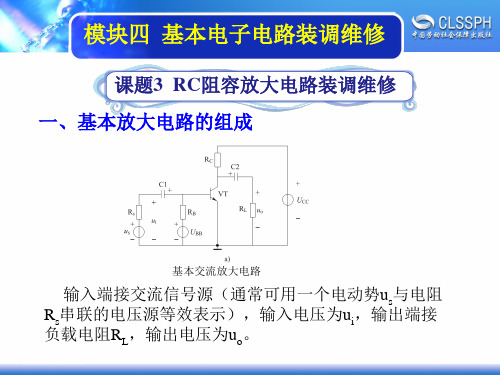

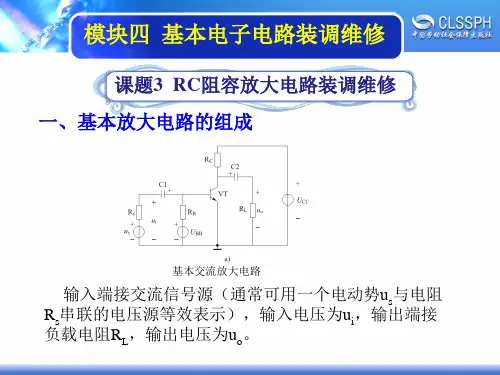

电子课件-《维修电工实训(中级模块)》-A04-1473 4-3 RC阻容放大电路装调维修

电子课件-《维修电工实训(中级模块)》-A04-1473 4-3 RC阻容放大电路装调维修
U o IC RL Ib RL
式中，
RL RC // RL
模块四 基本电子电路装调维修
Rs Ui
Us
IB
RB
rbe
IC
βIB
RC
Uo
RL
基本放大电路的微变等效电路
故放大电路的电压放大倍数
Au
Uo Ui
RL rbe
上式中的负号表示输出电压 Uo 与输入电压 U i
的相位相反。
模块四 基本电子电路装调维修
课后练习
1．在微变等效电路中，直流电源与耦合电容可以看做什么？ 2．固定偏置放大电路的静态电流大小与三极管的β值有无关 系？ 3．在多级放大电路中，总放大倍数与每个单级放大倍数的 关系是什么？ 4．基本放大电路中各元件的作用是什么？ 5．基本放大电路中出现截止失真应如何调整。 6．基本放大电路中出现饱和失真应如何调整。
50μA 40μA 30μA
20μA
1
Q1
10μA
IB=0
0
3
6
9
12 UCC
UCE（V）
用图解法确定放大电路静态工作点
用图解法求静态值的一般步骤：给出三极管的输出 特性曲线组→作出直流负载线→由直流通路求出偏流 IB→得出的静态工作点→找出静态值。
模块四 基本电子电路装调维修
2．放大电路的动态分析
所谓放大电路的微变等效电路，就是把非线性元件三极管 所组成的放大电路等效为一个线性电路，也就是把三极管线性 化，等效为一个线性元件。这样，就可像处理线性电路那样来 处理三极管放大电路。线性化的条件就是三极管在小信号（微 变量）情况下工作。这才能在静态工作点附近的小范围内用直 线段近似地代替三极管的特性曲线。
（2）放大电路的微变等效电路 由三极管的微变等效电路和基本放大电路的交流通路可

维修电工技能实训完整版ppt课件全套电子教案整套教学教程(最新)

维修电工技能实训完整版ppt课件全套电子教案整套教学教程(最新)
上一页 下一页 返回
任务一 电工安全常识
(5)设法使触电者与大地隔离 若触电者紧握电源线，救护者身边又无合适的工具，则可以用 干燥的木板塞至触电者身体下方，使其与大地隔离，然后再设法将 电源线断开。在救护过程中，救护者应尽可能站在于燥的木板上进 行操作。 3．使触电者脱离高压电源的方法 (1)当发现有人在高压带电设备上触电时，救护人员应戴上绝 缘手套，穿上绝缘靴，拉开电源开关，或用相应电压等级的绝缘工 具拉开高压跌落保险，以切断电源。在操作过程中，救护人员必须 保持自身与周围带电体的安全距离。
上一页 下一页 返回
任务一 电工安全常识
(2)当有人在架空线路上触电时，救护人员应尽快用电话通知 当地电力部门迅速停电，以利抢救。若不能迅速与变电站联系，可 采用应急措施，即抛掷足够截面、适当长度的金属软导线，使电源 线短路，迫使保护装置动作，断开电源开关。抛掷导线前，应先将 导线一端牢牢固定在铁塔或接地引线上，另一端系上重物。抛掷时， 应防止电弧伤人或断线危及他人安全。抛掷点应距离触电现场尽可 能远一点。 (3)若触电者触及落在地面的高压导线，当尚未确认断落导线 无电时，在未采取安全措施前，救护人员不得接近断线点8～10m的 范围内，以防跨步电压伤人。此时，救护人必须戴好绝缘手套，穿 好绝缘靴后，用与触电电压相符的绝缘杆挑开电线。
上一页 下一页 返回
任务一 电工安全常识
(17)动力配电盘、配电箱(柜)、开关及变压器等各电气设备附 近，不准堆放各种易燃、易爆、潮湿或其他影响操作的物品。 (18)电气设备发生火灾时，要立即设法切断电源，并使用121l 灭火器或CO2灭火器灭火，严禁使用水性泡沫灭火器灭火。 (19)使用各类电动工具时，人要站在绝缘垫上，并戴绝缘手套 操作。供电线路装漏电保护器或安全隔离变压器。 (20)使用喷灯时，油量不得超过容器容积的3／4，打气要适当， 不得使用漏油或漏气的喷灯，不得在易燃易爆品附近点燃喷灯。

电子课件-《维修电工实训(高级模块)》-A04-1474 模块二 可编程控制系统设计、装调与检修

电子课件-《维修电工实训(高级模块)》-A04-1474 模块二 可编程控制系统设计、装调与检修

模块二 可编程控制系统的设计、装调 与检修
一、可编程控制器知识
1. PLC的定义
PLC是一种数字运算的电子系统，专为工业环境下应用而 设计。它采用可编制程序的存储器，用来在其内部存储执行 逻辑运算、顺序控制、定时、计数和算术运算等操作的指令， 并通过数字式或模拟式的输入和输出，控制各种类型的生产 机械或生产过程。可编程控制器及其有关的外围设备，都应 按照易于与工业控制系统形成一个整体、易于扩展其功能的 原则而设计。
（7）梯形图程序应遵循“上重下轻、左重右轻”的原 则，这样的梯形图程序美观整洁，符合结构化程序设计的 要求。
模块二 可编程控制系统的设计、装调 与检修
2. 编辑PLC梯形图程序时应掌握的编程技巧
（1）串联触点较多的程序编在上方，如图所示。
编程技巧（1）梯形图程序说明 a）程序设计安排不当 b）程序设计安排得当
32位加/减计数器程序
模块二 可编程控制系统的设计、装调 与检修
32位加/减计数器时序图
模块二 可编程控制系统的设计、装调 与检修
3. 上升和下降沿取指令LDP和LDF
LDP、LDF指令程序和时序图
模块二 可编程控制系统的设计、装调 与检修
4. 步进指令
（1）STL指令
STL指令的使用
模块二 可编程控制系统的设计、装调 与检修
模块二 可编程控制系统的设计、装调 与检修
常见的PLC
模块二 可编程控制系统的设计、装调 与检修
课题1 可编程控制器的应用 课题2 可编程控制器程序的设计方法 课题3 可编程控制系统的设计及装调 课题4 交流电动机的PLC控制设计 课题5 机床电气的可编程控制设计、安装与调试 课题6 可编程序控制系统的故障检修

电子课件-《维修电工实训(中级模块)》-A04-1473 模块一


模块一 继电控制电路装调
2．接触器的选用
（1）选择接触器的类型 （2）选择接触器主触头的额定电压 （3）选择接触器主触头的额定电流 （4）选择接触器吸引线圈的额定电压 （5）选择接触器触头的数量和种类
模块一 继电控制电路装调
五、中间继电器
1．中间继电器的的型号及含义
J Z □ ―□ □
继电器 中间
按下SB3
控制电路失电
KM1、KM2主触头分断
M2启动连续运转 M1、M2同时停转
模块一 继电控制电路装调
二、控制电路实现顺序控制电路
(a) 顺序启 动同时停止 顺序控制
模块一 继电控制电路装调
电路工作原理如下：先合上电源开关QF。 M1、M2按顺序启动：
按下SB1
KM1线圈得电
KM1主触头闭合 KM1自锁触头闭合
1．行程开关的的型号及含义
模块一 继电控制电路装调
2．行程开关的选用
行程开关的主要参数有型式、工作行程、额定电压及触头的 电流容量。主要根据动作要求、安装位置及触头数量来选择。 具体原则如下：
（1）根据安装环境选择防护形式，是开启式还是防护式。 （2）根据控制回路的电压和电流选择行程开关的型号。 （3）根据机械与行程开关的传力与位移关系选择合适的头 部结构形式。
（4）欠压脱扣器的额定电压应等于线路的额定电压。 （5）断路器的极限通断能力应不小于电路的最大短 路电流。
模块一 继电控制电路装调
三、热继电器
热继电器是利用流过热继电器的电流所产生的热效应 而反时限动作的自动保护电器。
1．热继电器的型号及含义
热继电器 设计序号
JR □―□ / □ □
D：表示断相 极数 额定电流
一、主电路实现顺序控制电路

电子课件-《维修电工实训(初级模块)》-A04-1459 模块三

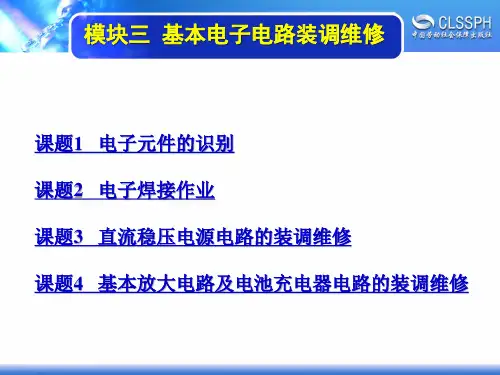

模块三 基本电子电路装调维修
一、电阻器、电容器、电感器的识别
1．电阻器
（1）电阻器的型号
电阻器实物图
模块三 基本电子电路装调维修
（2）电阻器的主要参数 1）额定功率
1/8W
1/4W
1/2W
1W
2W
3W
电阻器额定功率符号
模块三 基本电子电路装调维修
2）标称阻值 3）最高工作电压
四环电阻
五环电阻
模块三 基本电子电路装调维修
Ud＝0.45U2 流过负载电阻Rd的直流电流平均值Id为：
Id＝Ud/Rd＝0.45U2/Rd （4）整流二极管的电流和最高反向电压的计算
IdT＝Id＝0.45U2/Rd URM＝U2
模块三 基本电子电路装调维修
2．单相全波整流电路
（1）电路的组成
V1
id
Ta
u1
o u2
u2
b
V2
Rd ud
单向全波整流电路
3）二极管的主要参数 不同类型的二极管有不同的特性参数 ①最大整流电流IR ②最高反向工作电压URM ③最大反向电流IR
模块三 基本电子电路装调维修
（3）特殊二极管简介 1）稳压二极管
a)
b)
c)
稳压二极管的实物外形与图形符号
a）金属壳封装稳压二极管 b）塑料封装稳压二极管 c）图形符号
模块三 基本电子电路装调维修
二极管结构图 a）二极管点接触型 b）二极管面结合型 c）二极管平面型
模块三 基本电子电路装调维修
2）晶体二极管的伏安特性
I（mA） 30
锗 B
硅 B
UBR
-20
-10
D
D
E E

电子课件-《维修电工实训(高级模块)》-A04-1474 模块四 交流传动系统装调与检修

2. 变转差率调速
变转差率调速一般仅适用于绕线型异步电动机，具体实 现调速的方法很多。例如：转子串电阻的串级调速、调压调 速等。随着s的增大，电动机的机械特性变软，效率降低。
模块四 交流传动系统的装调与检修
3. 变频调速
（1）U/f 控制
U1
恒转矩调速
U1N
ФmN
U1
恒功率调速 Фm
0
f1N
f1
异步电动机变频调速控制特性
模块四 交流传动系统的装调与检修
课题一 继电—接触器控制电路的测绘与装调
2.操作面板 要使用变频器，首先要熟悉它的面板显示和键盘操作 单元（或称控制单元），并能按照使用现场的要求合理设 置参数。FR-E700系列变频器的参数设置，通常利用固定 在其上的操作面板实现（变频器的操作面板不能从变频器 上拆下），也可以使用连接到变频器PU接口的参数单元 （FR-PU07）实现。使用操作面板可以进行运行方式、频 率的设定，运行指令监视，参数设定、错误表示等。
模块四 交流传动系统的装调与检修
2. 操作面板
（1）操作面板的名称和功能
变频器操作面板及各部分名称
模块四 交流传动系统的装调与检修
旋钮、按键功能
旋钮和按键
功能
M旋钮（三菱变频器旋钮）
Байду номын сангаас
用于变更频率设定、参数的设定值 按该旋钮可显示以下内容 ·监视模式时的设定频率 ·校正时的当前设定值 ·报警历史模式时的顺序
参数设定模式显示 参数设定模式时亮灯
监视器显示
监视模式时亮灯
模块四 交流传动系统的装调与检修
（2）操作面板的使用 1）运行模式的切换
2）按MODE键改变工作模式
模块四 交流传动系统的装调与检修

电子课件-《维修电工实训(中级模块)》-A04-1473 3-1 可编程控制器基本知识

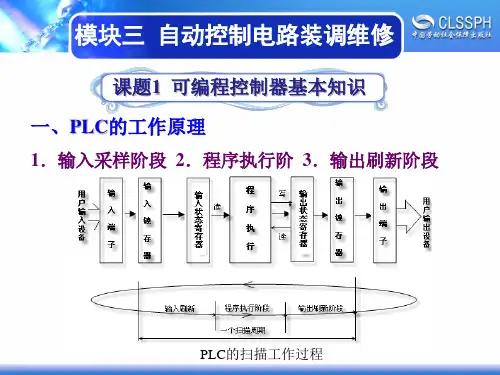

2）编辑操作 ①采用梯形图方式时的编辑操作 ②采用指令表方式的编程操作
模块三 自动控制电路装调维修
3）梯形图的转换及保存操作
PLC读取与写入设置
模块三 自动控制电路装调维修
（3）程序的读取 1）计算机的RS232C端口及PLC之间必须用指定的缆线 及转换器连接。 2）PLC必须在STOP模式下，才能执行程序传送。 3）执行完[PLC写入]后，PLC中的程序将被丢失，原程 序将被读入的程序所替代。 4）在[PLC读取]时，程序必须在RAM 或EE—PROM内 存保护关断的情况下读取
2．输出继电器（Y）
输出继电器是PLC向外部负载发送信号的窗口。PLC的输 出端子向外部输出信号，通过输出电路硬件驱动外部负载。
模块三 自动控制电路装调维修
3．辅助继电器（M）
辅助继电器也称中间继电器，它没有向外的任何联系， 只供内部编程使用。
辅助继电器用法举例
模块三 自动控制电路装调维修
4．定时器（T）
三菱FX2N—64MR型PLC基本单元，X为输入端子，Y为输 出端子。输出部分有COM1、COM2…COM6，共6个公共点， 构成6组输出，各组公共端间相互隔离。
三菱FX2N—64MR型PLC基本单元端子排列
模块三 自动控制电路装调维修
三菱FX2NPLC输入信号接线方式 三菱FX2N PLC输出信号接线方式
梯形图符号
模块三 自动控制电路装调维修
➢ 编程用到的逻辑梯形图都在常用工具栏里，了解一下常用 的梯形图操作。
1.软元件查找 2.指令查找 3.字符串查找 4.PLC写入 5.PLC读取 6.软元件登录监视 7. 软元件成批监视 8.软元件测试9参数检查
➢ 程序操作快捷按钮。
1.梯形图/语句表切换 2.读出模式 3.写入模式 4.监视模式 5.监视 6.监视开始 7.监视结束 8.注释编辑 9.声明编辑 10.注释项编辑 11.梯形图登录监视
