变电所防雷保护措施及避雷器的选择变电所防雷保护措施及避雷器的选择，抑制大气过电压的防雷措施，分析了雷电的危害，防止感应雷的措施，防止直击雷的措施，以及避雷器与避雷针的选择要求等。
变电所防雷保护措施一、变电所防雷保护电力及供电系统中，各种电气设备都有肯定的绝缘强度。
假如超过了设备所能承受的程度，绝缘就会击穿。
引起电气设备绝缘击穿的电压叫过电压。
引起过电压的原因有两种：①是操作过电压，也叫内部过电压；②是大气过电压，也叫外部过电压。
操作过电压产生的原因有很多种，如弧光接地，切断电感或电容都会产生过电压。
大气过电压的产生是由雷电现象引起。
【变电所防雷保护措施及避雷器的选择】因此，要抑制大气过电压，防雷措施就显得非常紧要。
1雷电的危害雷电的形成伴随着巨大的电流和极高的电压，在它放电的过程中产生极大的破坏力，雷电的危害重要是以下几个方面：1.1雷电的热效应雷电产生强大的热能使金属熔化，烧断输电导线，摧毁用电设备，甚至引起火灾和爆炸。
【变电所防雷保护措施及避雷器的选择】1.2雷电的机械效应雷电强大的电动力可以击毁杆塔，破坏建筑物，人畜已不能幸免。
1.3雷电的闪络放电雷电产生的高电压会引起绝缘子烧坏，断路器跳闸，导致供电线路停电。
2、雷电过电压雷电过电压又称为大气过电压它是由于内的设备或构筑受到直接雷击或雷电感应而产生的过电压。
由于引起这种过电压的能量来源于外界，固有成为外部过电压。
雷电过电压产生的雷电冲击波，其电压幅值。
可高达108V，其电流幅值可高达几十万安，因此对电力系统危害极大，必需实行有效措施加以防护。
二、雷电过电压的基本形式2.1雷击过电压（直击雷）雷电直接击中电气设备，线路或建筑物，强大的雷电流作用，通过该物体泄入大地，在该物体上产生较高的电位差，成为直击雷过电压。
雷电流通过被击物体时，将产生破坏作用的热效应和机械效应，相伴的还有电磁效应和对相近物体的闪络放电。
2.2感应过电压（感应雷）当雷云在架空线路上方时，由于雷云先导作用，使架空线路上感应出与先导通道符号相反的电荷。
变电站设备防火、防汛、防风、防寒、防高温、防潮、防毒、防雷、防小动物措施依据国家电网公司变电标准化管理规定的要求，特制定变电站设备防火、防汛、防风、防寒、防高温、防潮、防毒、防雷、防小动物措施.一、设备防火措施1、变电站应按照消防法规要求配备足够的消防器材和消防设施，配备的数量、种类由公司行政保卫部决定.2、消防器材应存放在重点防火设备的附近，且不易损坏的地点或消防柜内。
3、有关消防的自动报警和灭火系统要定期检查、测试，灭火系统每年定期试验一次。
4、所有消防专用设备不得任意改装或挪作它用。
每半年应对干粉，1211,二氧化碳等充气灭火器进行一次重点检查。
过期或失效的灭火器要及时更换、补充。
对消防器材要实行定置管理。
5、运维人员及保值守员应定期接受消防知识培训,建立义务消防小组，并组织消防演习活动和消防知识学习,熟悉消防设施和器材的性能和适用范围,掌握其使用方法，熟知火警电话及报警方法，掌握自救逃生知识和技能.6、变电站发生火灾时,当值值班长必须按我站消防事故预案立即组织扑救，并向上级有关部门汇报，重大火灾事故应即时通知消防队进行扑救，同时拔打电话119进行火灾报警。
当电气设备发生火灾时应先报告当值班长和相应调度机构，并立即将有关设备的电源切断，采取紧急隔停措施.二、设备防汛措施1、变电站内应根据需要配备适量的防汛设备和防汛物资,防汛设备在每年汛前要进行全面的检查、试验，处于完好状态；防汛物资要专门保管,并有专门的台帐。
2、雨季来临前,对可能积水的地下室、电缆沟、电缆隧道及场区的排水设施进行全面检查和疏通,做好防进水和排水措施。
3、定期检查开关、瓦斯继电器等设备的防雨罩应扣好.4、下雨时对房屋渗漏、下水管排水情况进行检查.5、雨后检查地下室、电缆沟、电缆隧道等积水情况，并及时排水，设备室潮气过大时做好通风.6、端子箱、机构箱等室外设备箱门应关闭，密封良好。
三、设备防风措施1、变电站根据地区气候特点每年只有在春、冬季时才会有教其它季节风大些，但不会超过6级以上，所以户外设备不会受太风力的侵害.2、变电站从设备电压等级来看，户外设备为110kV设备、主变及少部分35kV设备属于软连接，10kV设户外备有主变进线为硬母线连接，电容器、所用变均为电缆连接，再35kV、10kV设备大部分都在户内，所以受大风的影响不会大。

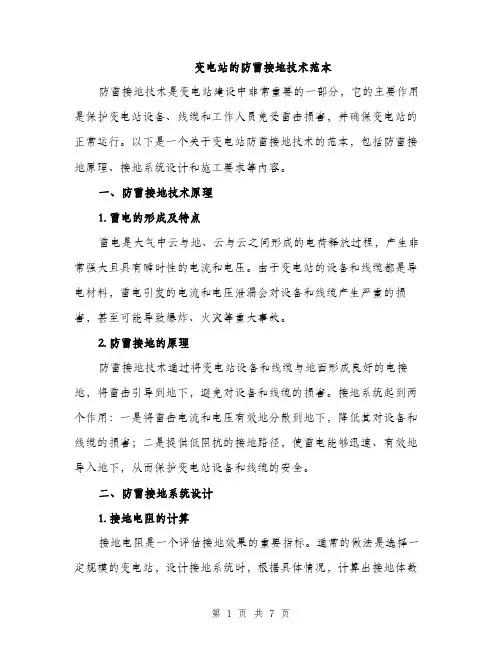

变电站的防雷接地技术变电站作为电力系统中的重要组成部分，其正常运行对于电力系统的稳定供电具有重要意义。
而雷电是导致电力设备损坏和电力系统故障的主要原因之一，因此，在变电站的设计和建设过程中，防雷接地技术是至关重要的。
一、防雷接地的基本概念和作用防雷接地是指通过合理布置接地设施，在雷电侵袭时迅速引导雷电流入地下，减少雷电对设备和系统的损害。
其主要作用有以下几个方面：1. 接地安全：良好的接地系统可以防止雷电对设备和人员的危害，保证安全运行。
2. 电气设备的保护：合理的接地系统可以将雷电流迅速引到地下，避免雷击对设备造成直接或间接的损害。
3. 系统可靠性：优良的接地系统可以提高系统的可靠性，减少故障发生的可能性。
二、变电站防雷接地技术1. 接地系统的设计变电站的接地系统主要由接地电阻、接地极、接地网和接地体等组成。
（1）接地电阻：接地电阻是指将接地极与大地相连的电阻。
它的主要作用是限制接地系统的电流在合理范围内，在雷击时减少对设备的伤害。
接地电阻的设计要根据变电站的场地情况和工程要求灵活选择。
（2）接地极：接地极是将接地电阻埋设在地下的部分。
它的选择要考虑土壤的导电性、外部介质的腐蚀性以及可靠性等因素。
常用的接地极有水平接地极、竖直接地极和涂铜接地极等。
（3）接地网：接地网是由多个接地极和导线连接而成的网状结构。
它通过增大接地面积，降低接地电阻，提高接地的可靠性和稳定性。
接地网的布置要根据变电站的场地和设备的要求进行合理设计。
（4）接地体：接地体是指其他与接地系统有关的构造物，如金属结构、设备等。
接地体的选择和设计要根据具体的变电站情况和设备要求进行合理布置。
2. 接地材料的选择接地材料的选择要考虑其导电性能、耐腐蚀性能和可靠性等因素。
常用的接地材料有裸铜导线、镀锌钢导线、铜包钢导线和铜排等。
其中，裸铜导线具有良好的导电性能和耐腐蚀性能，是较为理想的接地材料。
3. 接地设施的布置变电站的接地设施要合理布置，使得接地系统的电流均匀分布、电势降低，并减少相互干扰。
防雷措施有哪几种?1、架设避雷线2、提高线路本身的绝缘水平。
3、利用三角形排列的顶线兼做防雷保护线4、加强对绝缘薄弱点的保护。
5、采用。
6、绝缘子铁脚接地。
7、防直击雷。
装设避雷针以保护整个变配电所建筑物免遭直击雷。
8、进线防雷保护。
在进线1-2km段内装设避雷线，使该段线路免遭直接雷击，以免雷电压沿线路侵入变电所内损坏设备。
9、防雷保护。
为防止雷电冲击波沿高压线路侵入变电所,对电力变压器造成危害，在变配电所每段母线上装设一组，并应尽量靠近变压器。
10、的防雷保护。
采用性能较好的专用于保护旋转电动机的FCD型磁吹阀型避雷器或采用具有串联间隙的，并尽可能靠近电动机安装。
11、存放爆炸物或易燃物的建筑装设独立避雷针或架空避雷线，使被保护的建筑物及风帽、放散管等突出屋面的物体均处于接闪器的保护范围内。
12、对非金属屋面应敷设避雷网，室内一切金属管道和设备，均应良好接地并且不得有开口环路，以防止感应过电压。
13、低压线路采用全电缆直接埋地敷设；采用电缆入户，电缆金属外皮与电气设备接地相连；对低压架空进出线，在进出处装设避雷器。
架空金属管道、埋地或地沟内的金属管道，在进出建筑物处，应与装置相连。
14、应该留在室内，并关好门窗；在室外工作的人应躲入建筑物内。
15、切勿接触天线、水管、铁丝网、金属门窗、建筑物外墙，远离电线等带电设备或其他类似金属装置。
16、减少使用电话和手提电话。
17、切勿站立于山顶、楼顶上或其他接近导电性高的物体。
18、切勿处理开口容器盛载的。
（引自百度知道）。
变电所微机装置防雷保护随着科学技术的日新月异，微机保护和自动化装置以其高度的灵敏性，速动性和维护管理的方便性，在电力系统中得到了飞速的发展和广泛的应用。
但微机系统越是先进，芯片的集成度就越高，电路越复杂，工作电压越低，对环境稳定性的要求也越高。
抗干扰和耐冲击始终是微机系统在电力工业恶劣电磁环境下应用中的两大薄弱环节。
而雷击事件由于其极高的电压幅值和不可预测性更是微机系统的“天敌”。
它极大的威胁着现代化变电所的运行安全，应该引起我们足够的重视。
2问题的提出潮州110kV城东变电所地处粤东丘陵地带。
属台风雷害比较严重的区域。
该所始建于80年代，由于原来是按常规所设计，标准比较低。
近年引进一些微机装置后，雷害现象频频发生。
比较严重的就先后发生了三次由于雷电波通过所用变低压侧和两路引出的通信电缆入侵，致使载波机电源、远动柜的电源插件、RTU信号插件、UPS和后台监控微机都受到了不同程度的损坏。
xx年底我们专门组织了技术力量，在上级部门的支持下对该所进行了有针对性的防雷整改。
为了有针对性和客观性地分析问题，我们搜集了近几年本地区几起雷害事故进行比较研究，在研究中我们发现了几个值得注意的现象：(1)该所虽屡遭雷害，使远动和微机装置多次烧毁，但该所的电磁式保护回路却未发生任何雷害事件。
(2)距离该所仅8km的220kV潮州变电所在xx年发生了一起雷电波侵入，引起了新改造的微机线路保护装置的电源和部分输入模块烧坏的事故，而其他的常规的电磁式保护和自动装置却完好无损。
(3)距离该所5km的110kV春光变电所，全所使用全套微机保护、监控及自动装置，投产5年从未发生过类似的雷害事故。
3原因分析(1)雷电波的侵入过程：雷电波通常是通过变电所临近的10kV线路侵入10kV母线，再经过10kV所用变压器高、低压绕组间的静电和电磁耦合，闯入低压出线。
途中经过了10kV线路阀式避雷器、母线阀式避雷器和所用变阀式避雷器3级削峰，再经过所用变低压出线的平波作用，电压幅值大为下降。
变电所怎么防雷变电所防雷保护措施有关变电所防雷的保护措施，认真介绍了变电所受到雷击的重要原因，变电所防雷的原则，外部防雷和内部防雷，防雷等电位连接，变电所防雷的实在措施等。
变电所防雷保护措施一、变电所受到雷击的重要原因供电系统在正常运行时，电气设备的绝缘处于电网的额定电压作用之下，但是由于雷击的原因，供配电系统中某些部分的电压会大大超过正常状态下的数值。
通常情况下变电所雷击有两种情况：一是雷直击于变电所的设备上；二是架空线路的雷电感应过电压和直击雷过电压形成的雷电波沿线路侵入变电所。
表现形式：1、直击雷过电压。
雷云直接击中电力装置时，形成强大的雷电流，雷电流在电力装置上产生较高的电压，雷电流通过物体时，将产生有破坏作用的热效应和机械效应。
2、感应过电压。
当雷云在架空导线上方，由于静电感应，在架空导线上积聚了大量的异性束缚电荷，在雷云对大地放电时，线路上的电荷被释放，形成的自由电荷流向线路的两端，产生很高的过电压，此过电压会对电力网络造成危害。
因此，架空线路的雷电感应过电压和直击雷过电压形成的雷电波沿线路侵入变电所，是导致变电所雷害的重要原因，若不实行防护措施，势必造成变电所电气设备绝缘损坏，引发事故。
二、变电所防雷的原则针对变电所的特点，其总的防雷原则是将绝大部分雷电流直接接闪引入地下泄散（外部保护）；堵塞沿电源线或数据、信号线引入的过电压波（内部保护及过电压保护）；限制被保护设备上浪涌过压幅值（过电压保护）。
这三道防线，相互搭配，各行其责，缺一不可。
应从单纯一维防护（避雷针引雷入地无源保护），工变电器为三维防护（有源和无源防护），包括：防直击雷，防感应雷电波侵入，防雷电电磁感应等多方面系统加以分析。
1、外部防雷和内部防雷避雷针或避雷带、避雷网引下线和接地系统构成外部防雷系统，重要是为了保护建筑物免受雷击引起火灾事故及人身安全事故；而内部防雷系统则是防止雷电和其它形式的过电压侵入设备中造成损坏，这是外部防雷系统无法保证的。
变电所防雷安全技术措施
为了保障变电所正常、安全、稳定运行，防止雷击事故的发生，需要采取一系列防雷安全技术措施，以下为相关内容。
一、选址和布局
变电所选址应在低地形地带和电气环境好、无火灾危险源、不
受环境污染的地方。
布局要合理，主变压器、配电变压器、开关设
备合理布置，防止雷电冲击直接侵入变电设备。
二、接地引下
变电所应设置雷电接地系统，采用三阶或四阶接地系统，增加
接地体密度，安装避雷针或钢管杆等雷电接地引下装置，在雷暴发
生时将雷电引入地中。
三、避雷器
变电所安装避雷器，作为一道防守雷电冲击的重要措施。
避雷
器品种繁多，应根据实际需要选择合适的避雷器，串联或并联方式
使用。
四、接闸器和开关器
接闸器和开关器作为变电所电力控制的主要设备，应加强对其
防雷的控制。
采用合适的防雷器接入电源回路，以保证变电所电气
设备正常使用。
五、合理电缆布线
合理布线有利于减少雷电冲击的影响，方便维修，在布线过程
中应避免多头插座、绝缘材料老化等影响电缆安全的情况。
六、设立雷电探测器
雷电探测器可准确地测定雷电距离和方向，实现针对性的防雷
对策，对保障变电所安全运行具有很大作用。
七、维护管理
定期对变电所设施进行巡视，发现问题及时处理和维护，避免
设备老化和维护不及时带来的安全隐患。
综上所述，变电所防雷安全技术措施是确保变电所正常、安全、稳定运行的关键，需要针对实际情况采取一系列的技术措施，使其
实现最佳防雷效果。
变电所的防雷保护措施作者：潘书玲来源：《管理观察》2010年第17期摘要:变电所是电力系统中对电能电压和电流进行变换、集中和分配的场所,是联系发电厂与电力用户的纽带,担负着电压变换和电能分配的重要任务。
变电所是电力系统防雷的重要保护部分,如果发生雷击,大气过电压使变压器等设备内绝缘发生损坏,将造成严重的停电事故,严重影响社会生产和人民生活。
变电所必须采取防雷保护措施。
关键词:变电所防雷保护雷击原因防雷原则具体措施一、变电所遭受雷击主要来源及解决方法(1)变电所雷击来源。
雷直击于变电所的设备上;架空线路的雷电感应过电压和直击雷过电压形成的雷电波沿线路侵入。
(2)解决方法。
变电所对于直击雷的保护一般采取装设避雷针或采用沿变电所进线段一定距离内架设避雷线的方法解决。
在变电所内装设避雷器的目的在于限制入侵雷电波的幅值,使电气设备的过电压不致于超过其冲击耐压值。
而变电所的进线段上装设保护段的主要目的,在于限制流经避雷器的雷击电流幅值及入侵雷电波的陡度。
二、变电所防雷设备(1)避雷针。
①接闪器(“受雷尖端”)是避雷针最高部分,用来接受雷电放电。
②引下线,用它将接闪器上的雷电流安全地引到接地装置,使之尽快泄入大地。
③接地装置,它是避雷针的最下部分,埋入地下。
其接地电阻一般不能超过10Ω。
(2)避雷线。
避雷线(架空线),它是悬挂在高空的接地导线,一般为35-70m2的镀锌钢绞线;避雷线和避雷针一样,将雷电引向自身,并安全地将雷电流导入大地。
如果避雷线挂得较低,离导线很近,雷电有可能绕过避雷线直击导线,将它悬挂得高一些,提高避雷线的保护作用。
(3)避雷器。
避雷器可以有效的保护电力设备。
一旦出现高电压,且危及被保护设备绝缘时,避雷器立即动作,将高电压冲击电流导向大地,从而限制电压幅值,保护电气设备绝缘。
当过电压消失后,避雷器迅速恢复原状,使系统能够正常供电。
避雷器的主要作用是通过并联放电间隙或非线性电阻的作用,对入侵流动波进行削幅,降低被保护设备所受过电压值,从而达到保护电力设备的作用。
变电所的防雷措施1引言变电所是电力系统防雷的重要保护设施，如果发生雷击事故，将造成大面积的停电，严重影响社会生产和人民生活。
因此要求变电所的防雷措施必须十分可靠。
2变电所遭受雷击的来源及解决方法(1)雷击的来源。
一是雷直击于变电所的设备上；二是架空线路的雷电感应过电压和直击雷过电压形成的雷电波沿线路侵入变电所。
(2)变电所对于直击雷的保护一般采取装设避雷针或采用沿变电所进线段一定距离内架设避雷线的方法解决。
(3)架空线路的雷电感应过电压和直击雷过电压形成的雷电波沿线路侵入变电所，是导致变电所雷害的主要原因，若不采取防护措施，势必造成变电所电气设备绝缘损坏，引发事故。
在变电所内装设避雷器的目的在于限制入侵雷电波的幅值，使电气设备的过电压不致于超过其冲击耐压值。
而变电所的进线段上装设保护段的主要目的，在于限制流经避雷器的雷电流幅值及入侵雷电波的陡度。
3变电所装设避雷针的原则所有被保护设备均应处于避雷针(线)的保护范围之内，以免遭受雷击。
当雷击避雷针时，避雷针对地面的电位可能很高，如它们与被保护电气设备之间的绝缘距离不够，就有可能在避雷针遭受雷击后，使避雷针与被保护设备之间发生放电现象，这种现象叫反击。
此时避雷针仍能将雷电波的高电位加至被保护的电气设备上，造成事故。
不发生反击事故的避雷针与电气设备之间的距离称为避雷针与电气设备之间防雷最小距离。
4避雷针与电气设备之间防雷最小距离的确定雷击避雷针时，雷电流流经避雷针及其接地装置，为了防止避雷针与被保护设备或构架之间的空气间隙被击穿而造成反击事故，空气间隙必须大于最小安全净距。
为了防止避雷针接地装置与被保护设备或构架之间在土壤中的间隙被击穿而造成反击事故，空气间隙必须大于最小安全净距。
5装设避雷针的有关规定对于35kV及以下的变电所，因其绝缘水平较低，必须装设独立的避雷针，并满足不发生反击的要求。
对于110kV以上的变电所，由于此类电压等级配电装置的绝缘水平较高，可以将避雷针直接装设在配电装置的构架上，因而雷击避雷针所产生的高电位不会造成电气设备的反击事故。
装设避雷针的配电构架，应装设辅助接地装置，该接地装置与变电所接地网的连接点，距主变压器的接地装置与变电所的接地网的连接点的电气距离不应小于15m。
其作用是使雷击避雷器时，在避雷器接地装置上产生的高电位，沿接地网向变压器接地点传播的过程中逐渐衰减，使侵入的雷电波在达到变压器接地点时，不会造成变压器的反击事故。
由于变压器的绝缘较弱，同时变压器又是变电所的重要设备，故不应在变压器的门型构架上装设避雷针。
由于变电所的配电装置至变电所出线的第一杆塔之间的距离可能比较大，如允许将杆塔上的避雷线引至变电所的构架上，这段导线将受到保护，比用避雷针保护经济。
由于避雷线两端的分流作用，当雷击时，要比避雷针引起的电位升高小一些。
因此，110kV及以上的配电装置，可将线路避雷线引接至出线门型构架上，但土壤电阻率大于1 000Ω·m的地区，应装设集中接地装置。
对于35～60kV配电装置，土壤电阻率不大于500Ω·m的地区，允许将线路的避雷线引接至出线门型构架上，但应装设集中接地装置。
当土壤电阻率大于500Ω·m时，避雷线应终止于线路终端杆塔，进变电所一档线路保护可用避雷针保护。
6结束语根据以上的分析，变电所的防雷是不可忽视的问题，建设单位和设计部门都应认真考虑，加以重视。
浅谈变压器构件和附件的检修摘要：电力变压器是电力系统中最重要的和最昂贵的设备之列，而且是易发生故障的设备。
笔者结合自身工作实践，对变压器主要相关附件的检修方法进行了分析和研究。
关键词：电力变压器附件检修方法0 引言变压器是通过电磁感应原理，将电功率从原边传送到副边，然后送到系统或用户的。
这个改变电匠相传递功率的过程是在变压器的器身即铁芯、线圈思完成的。
因此，变压器的器身是变压器的主队是变压器部件中最重要的一个。
1 器身检修为了检修器身，必须先将器身裸露出来。
对于不同结构型式的变压器其裸露方法不同。
对于油涅式变压器，要用起吊设备将器身从变压器油箔中吊出来。
一般在电厂中，大型箱式变压器常使用机房的行车或检修间的起吊设备，若变压器安装处与起吊设备有一段距离时，还必须将变压器作短途托运至有起吊设备的地方。
钟罩式变压器裸露器身一般比较方便，只须用起吊设备吊起上油箱即可实现。
因此，钟罩式变压器常就地进行。
1.1 吊芯(吊罩)前的准备工作在变压器的检修工作中，用芯(吊罩)是一项很慎重的工作。
事先应做好充分的准备；预想可能出现的问题和处理措施做到忙而不乱，有条不紊。
1.2 准备工作就绪以后即可在起重工的统一指挥，按制造厂有关吊芯规定进行起吊。
变压器绝缘受潮的可能性和受嘲的程度与大气的湿度和温度、变压器芯部的温度，以及芯部在大气中裸露的时间等因素有关。
为此应尽量缩短铁芯在空气中暴露的时间；控制起吊时铁芯的温度等于或高于周围空气的温度(若不满足此条件时，还应考虑加热措施)；当空气相对湿度不超过65％时，铁芯与空气接触时间控制在16小时以内，空气相对湿度不超过75％时，控制在12小时以内。
当铁芯温度高于周围空气3至5度时，铁芯在空气中暴露的时间可视情况延长2倍。
器身在空气中暴房的时间，是指从开始故油时器身与外部空气相接触的时间算起，到器身再浸入油中，中间所经过的时间。
1.3 铁芯线圈的检查一台运行中的变压器，铁芯不但要发热，而且还受到电磁振动；同样，线圈不但因流过电流而发热，而且当外部短路和起停时还要受到大的电动力的冲击。
这些因素，部位变压器有导致发生异常情况的可能，所以，当器身吊出底必须对铁芯线圈仔细、周详地进行检查。
铁芯是由硅钢片叠装而成的，在检查时应：①首先观察铁芯是否有变形和过热现象，铁芯唯一的一个接地点接地是否完好；②查看铁芯的夹紧装置是否有松动现象，其方法是用大小合适的搬手逐个重复地拧夹件螺栓的螺帽，以检查是否有松动现象，如有，随即将之拧紧；③查看油道是否畅通，有无污泥，油道衬条有无损坏、脱落或松动现象；④查看线圈开口压环接地片接池是否良好，有无变形或损坏，打开接地片用2500伏表测压环与铁芯绝缘是否良好；⑤查看穿芯螺丝、木质支架螺丝都是否应紧固，有无防松措施。
当铁芯与夹件绝缘不合格时，除检查夹件与铁芯之间，线圈底座与铁芯之间有无导电杂质外，还应检查方铁绝缘有无损坏。
对于由于远行年久而逐渐沉积在其表面上的污垢，必须清扫干净，并用清洁的变压器油冲洗，因为这些污垢会影响铁芯的散热，使变压器铁芯温度升高。
变压器器身吊出以后，只能看到最外面的线圈。
通常外面都是高压线圈。
对其进行检查应注意以下内容：①从外观上看线圈是否右变职绝缘垫块、衬条等是否松动，线圈与铁芯，线团与线圈之间的绝缘纸板是否完好无损，装配牢固，无位移；②各组线圈排列是否整齐，间隙是否均匀；③压紧顶丝应紧顶压环，不应松动。
但也不能过紧，过紧时会使线圈受力变形；④线圈表面无油泥，油路畅通无阻；⑤线圈绝缘层完整，表面元变色、脆裂或击穿纳缺陷，观察并评定绝缘老化情况。
由于绝缘的质量不同，可将绝缘分成四级：一级为绝缘良好，其形态是绝缘层软韧而有弹性，颜色谈而鲜，用手指按压后，无永久变形；二级为合格，其形态是绝缘层干硬而坚，颜色深而暗，用手按压后有痕迹；三级为不可靠。
其表现为，绝缘层硬而脆，颜色暗而发乌，用手按压历产生细小裂纹，对这样的绝缘应采取加强措施：四级为绝缘老化，其表现是绝缘脆酥，表面有裂纹及脱斑情形，用手指按压后，绝缘层脆裂脱落，这种绝缘应重新更换包扎。
2 分接开关的检修2.1 无载分接开关的检修变压器在吊芯检修时，分接开关完全暴露在外面，因此对它的检查就显得比较方便。
对于分接开关的检查应着重三方面：触头弹簧的压力是否降低、触头处是否有烧伤痕迹、接触面是否脏污。
其检修步骤2.1.1 格套在分接开关外面的纸绝缘套筒向上移动，检查分接开关的全部零部件、引线的绝缘及焊接是否良好牢靠，接头有否过热现象，问题不太严重时，可直接处理，若在设备上直接处理不便，可拆下处理或予以更换。
2.1.2 用手按压或借助工具检查分接开关触环与接触柱之间的压力。
其压力一一般应满足2.5—5KG／平方厘米的标准，而且应该使其在任何一个切换位置都有良好的接触。
在检修时，重点检查经常处于运行中的切换位置，看其是否有过热现象，金属表面有否烧伤或变色。
由于过热现象大部分是分接开关的压力弹簧长时间运行，使之弹力下降造成的，如果只是只—分头位置有此现象，则可根据运行条件改用其它分头运行或将工作分头临时焊死成为固定连接，待备品找到后，再进行更换，恢复运行。
2.1.3 检查分接开关整体是否固定得牢靠，它的机械操动装置是否灵活，操动杆轴销、开口销等是否齐全牢靠。
2.1.4 用测量小电阻电桥，测试检查每一个切换位置的接触电阻，一般应满足小于500微欧的技术规定，如发现某位置不符合标淮时，必须查明原因，采取措施。
完成上述检查、处理了缺陷和必要的测试后，分接开关就可以放在预定的工作位置，不再切换，并做好此位置的试验记录。
2.2 有裁分接开关的检修我国生产的带负载调压的变压器有电抗式和电阻式两种型式的分接开关。
电抗式分接开关与变压器器身在同一油箱中，电阻式分接开关一般是在变压器油箱中独立隔开一个小油箱放置切换机构，小油箱与变压器的油不相通，它有自己的储油器、呼吸器和气体继电器等。
3 箱壳箱盖的检修箱式变压器的箱壳和箱盖组成了一个密封容器。
箱壳和箱盖是通过二者的箱沿用螺栓连接紧固定。
为了安装高、低压套管、分接开关转动手柄、安全气道、油枕、人孔门、以及散热器、放油门等附件，在箱盖和箱壳的侧面上，开了很多孔，这些连接处的密封材料通常是使用耐油橡皮绳或胶皮垫。
因此，在大修时，除检金箱壳各处焊缝是否渗漏油外，还应该更换全部的橡皮绳垫，因为既使是耐油橡胶，长时间垫压在法兰连接处，也是容易老化而使之失去弹性，造成渗油漏油的。
所以，趁大修之机，全部更换橡皮绳垫，保证箱壳、箱盖不渗油、漏油，不论是从安全上，还是经济上都是合算的。
较大型的变压器，如没有其它特殊要求，大多数安装在户外，置于露天的空气之中，这样，变压器就受到大自然的侵袭，风吹雨打，日光暴晒，出此在箱壳的表面和连接法兰处常常积聚些灰尘，接头造成锈独，再加上有些远行时间长，或密封不好的变压器渗漏油严重，更加剧了箱壳、箱盖的脏污，这样不但浪费了油，而且由于油的外溢而易引起火灾，所以在安全、经济上是很不利的。
为了解决这一问题，在变压器大修时，要彻底清扫箱壳和箱盖，铲掉锈蚀，补上油漆。
变压器器身外吊，箱壳内残油放尽后，开始治理油箱底的油泥和杂物。
这些东西若不清理，远行中可能堵塞油道或造成搭接放电。
清理油箱时，还要注意清理箔箱壳内壁，除锈刷漆（应使用不会被变压器油溶解的漆）。
