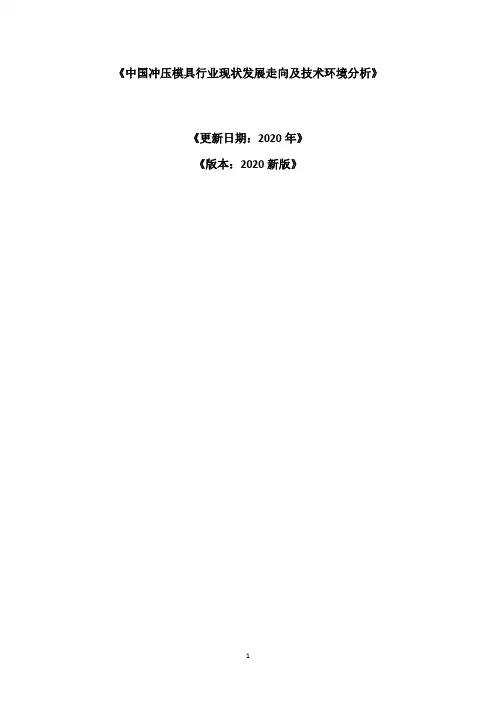

《中国冲压模具行业现状发展走向及技术环境分析》《更新日期：2020年》《版本：2020新版》目录第一章冲压模具行业概述 (3)第一节冲压模具概述 (3)一、冲压模具定义 (3)二、冲压模具分类 (3)三、冲压模具原理 (4)四、冲压模具发展历程 (4)第二节冲压模具设计 (4)第三节冲压模具产业链分析 (6)第二章2019-2020年中国冲压模具行业环境分析 (6)第一节2019-2020年中国冲压模具行业政策环境分析 (6)第二节2019-2020年中国冲压模具行业社会环境分析 (7)第三节2019-2020年中国冲压模具行业技术环境分析 (7)一、行业技术水平及特点分析 (7)二、国内外技术差距分析 (8)第三章2019-2020年中国冲压模具行业发展现状分析 (9)第一节2019-2020年中国冲压模具发展现状分析 (9)一、冲压模具行业发展现状分析 (9)二、中国冲压模具行业形势乐观 (10)三、冲压模具行业发展层次分析 (10)四、我国冲压模具行业走向分析 (11)第二节2019-2020年中国冲压模具产品技术分析 (12)一、冲压模具产品市场的新技术 (12)二、冲压模具产品技术现状分析 (12)第三节2019-2020年中国冲压模具行业问题仍存在 (13)一、产品质量不高 (13)二、标准化水平不高 (13)三、缺迁相关人才 (14)四、受到外资企业的挑战 (14)五、缺乏自有品牌 (15)第一章冲压模具行业概述第一节冲压模具概述一、冲压模具定义冲压模具是在冷冲压加工中，将材料（金属或非金属）加工成零件（或半成品）的一种特殊工艺装备，称为冷冲压模具（俗称冷冲模）。
冲压，是在室温下，利用安装在压力机上的模具对材料施加压力，使其产生分离或塑性变形，从而获得所需零件的一种压力加工方法。
二、冲压模具分类冲压模具的形式很多，冲模也依工作性质，模具构造，模具材料三方面来分类根据工艺性质分类a.冲裁模沿封闭或敞开的轮廓线使材料产生分离的模具。
![冲压模具简介[1]](https://img.taocdn.com/s1/m/41eee28c67ec102de3bd8969.png)

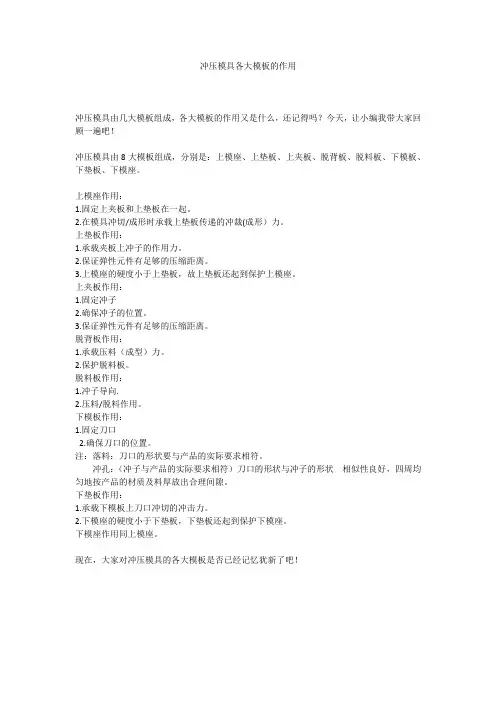

冲压模具各大模板的作用
冲压模具由几大模板组成，各大模板的作用又是什么，还记得吗？今天，让小编我带大家回顾一遍吧！
冲压模具由8大模板组成，分别是：上模座、上垫板、上夹板、脱背板、脱料板、下模板、下垫板、下模座。
上模座作用：
1.固定上夹板和上垫板在一起。
2.在模具冲切/成形时承载上垫板传递的冲裁(成形）力。
上垫板作用：
1.承载夹板上冲子的作用力。
2.保证弹性元件有足够的压缩距离。
3.上模座的硬度小于上垫板，故上垫板还起到保护上模座。
上夹板作用：
1.固定冲子
2.确保冲子的位置。
3.保证弹性元件有足够的压缩距离。
脱背板作用：
1.承载压料（成型）力。
2.保护脱料板。
脱料板作用：
1.冲子导向.
2.压料/脱料作用。
下模板作用：
1.固定刀口
2.确保刀口的位置。
注：落料：刀口的形状要与产品的实际要求相符。
冲孔：（冲子与产品的实际要求相符）刀口的形状与冲子的形状相似性良好，四周均匀地按产品的材质及料厚放出合理间隙。
下垫板作用：
1.承载下模板上刀口冲切的冲击力。
2.下模座的硬度小于下垫板，下垫板还起到保护下模座。
下模座作用同上模座。
现在，大家对冲压模具的各大模板是否已经记忆犹新了吧！。

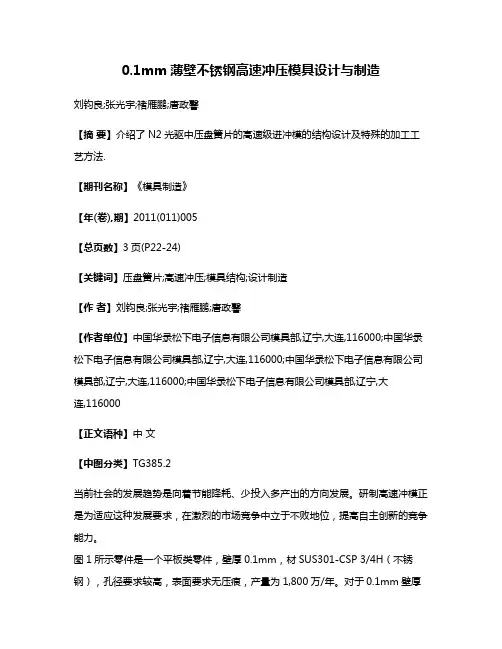

0.1mm薄壁不锈钢高速冲压模具设计与制造刘钧良;张光宇;褚雁鹏;唐政馨【摘要】介绍了N2光驱中压盘簧片的高速级进冲模的结构设计及特殊的加工工艺方法.【期刊名称】《模具制造》【年(卷),期】2011(011)005【总页数】3页(P22-24)【关键词】压盘簧片;高速冲压;模具结构;设计制造【作者】刘钧良;张光宇;褚雁鹏;唐政馨【作者单位】中国华录松下电子信息有限公司模具部,辽宁,大连,116000;中国华录松下电子信息有限公司模具部,辽宁,大连,116000;中国华录松下电子信息有限公司模具部,辽宁,大连,116000;中国华录松下电子信息有限公司模具部,辽宁,大连,116000【正文语种】中文【中图分类】TG385.2当前社会的发展趋势是向着节能降耗、少投入多产出的方向发展。
研制高速冲模正是为适应这种发展要求，在激烈的市场竞争中立于不败地位，提高自主创新的竞争能力。
图1所示零件是一个平板类零件，壁厚0.1mm，材SUS301-CSP 3/4H（不锈钢），孔径要求较高，表面要求无压痕，产量为1,800万/年。
对于0.1mm壁厚的不锈钢零件，如果模具精度不够，掉渣现象严重，会造成表面压痕严重，无法保证零件的设计要求。
综合以上分析，决定设计高精度的高速冲模，以满足薄壁、高精度、无压痕、产量大的要求。
图2为该零件的排样图，首先冲导正钉孔，接着冲小孔，冲裁，校平，冲裁，出件。
模具结构如图3所示，从模具结构来看，导柱、导尺、浮料钉、误送料钉等都与普通模具与普通冲模结构有很大差异，下面对具体结构做一下详细说明。
图4所示滚动导柱是用卸料板固定的，该结构可以减小导柱的悬臂长度，根据力学计算公式，导柱挠度δ=WL3/48EI（δ——挠度，W——总载荷，L——悬臂长度，E——弹性模量，I——转动惯量），导柱的挠度与导柱长度的3次方成正比（见图5简化原理图），所以卸料板导柱固定形式大大地减小了导柱的变形误差，从而有效地提高了模具精度。
