材料的电镜(扫描透射)分析实验报告

实验五扫描电子显微镜的结构原理及图像衬度观察一、实验目的1．了解扫描电镜的基本结构和工作原理。

2．通过实际样品观察与分析，明确扫描电镜的用途。

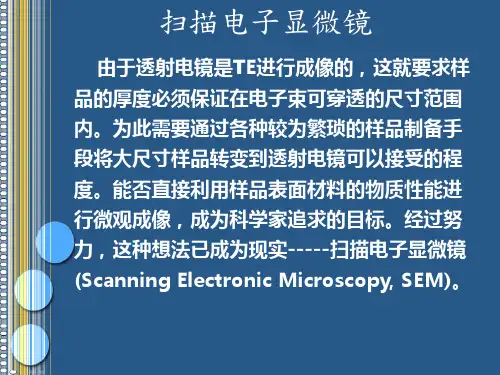

二、基本结构与工作原理简介扫描电镜利用细聚电子束在样品表面逐点扫描，与样品相互作用产生各种物理信号，这些信号经检测器接收、放大并转换成调制信号，最后在荧光屏上显示反映样品表面各种特征的图像扫描电镜具有景深大、图像立体感强、放大倍数范围大且连续可调、分辨率高、样品室空间大且样品制备简单等特点，是进行样品表面研究的有效工具。

扫描电镜所需的加速电压比透射电镜要低得多，一般约在1~30kV，实验时可根据被分析样品的性质适当地选择，最常用的加速电压约在20kV左右。

扫描电镜的图像放大倍数在一定范围内(几十倍到几十万倍)可以实现连续调整。

放大倍数等于荧光屏上显示的图像横向长度与电子束在样品上横向扫描的实际长度之比。

扫描电镜的电子光学系统与透射电镜有所不同，其作用仅仅是为了提供扫描电子束，作为使样品产生各种物理信号的激发源。

扫描电镜最常使用的是二次电子信号和背散射电子信号，前者用于显示表面形貌衬度，后者用于显示原子序数衬度。

扫描电镜的基本结构可分为六大部分，电子光学系统、扫描系统、信号检测放大系统、图像显示和记录系统、真空系统和电源及控制系统。

图5-1是扫描电镜主机构造示意图。

试验时将根据实际设备具体介绍。

这一部分的实验内容可参照教材内容，并结合实验室现有的扫描电镜进行，在此不作详细介绍。

三、扫描电镜图像衬度观察1．样品制备扫描电镜的优点之一是样品制备简单，对于新鲜的金属断口样品不需要做任何处理，可直接进行观察。

但在有些情况下需对样品进行必要的处理。

(1) 样品表面附着有灰尘和油污，可用有机溶剂(乙醇或丙酮)在超声波清洗器中清洗。

(2) 样品表面锈蚀或严重氧化，采用化学清洗或电解的方法处理。

清洗时可能会失去一些表面形貌特征的细节，操作过程中应该注意。

(3) 对于不导电的样品，观察前需在表面喷镀一层导电金属或碳，镀膜厚度控制在5~10nm 为宜。

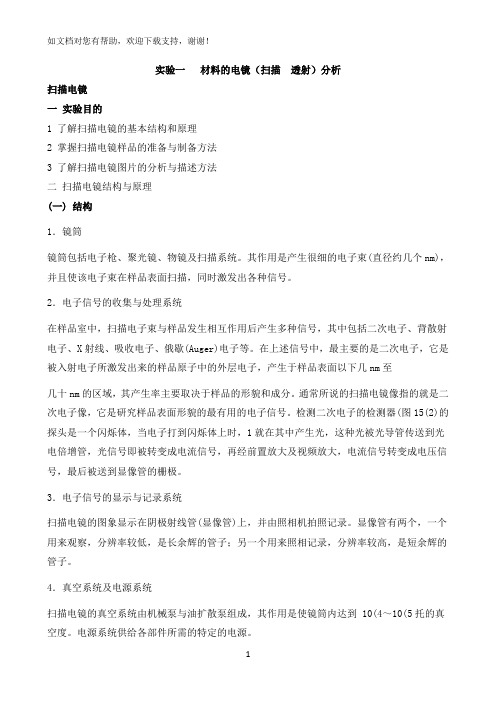

实验一材料的电镜（扫描透射）分析扫描电镜一实验目的1 了解扫描电镜的基本结构和原理2 掌握扫描电镜样品的准备与制备方法3 了解扫描电镜图片的分析与描述方法二扫描电镜结构与原理(一) 结构1．镜筒镜筒包括电子枪、聚光镜、物镜及扫描系统。

其作用是产生很细的电子束(直径约几个nm)，并且使该电子束在样品表面扫描，同时激发出各种信号。

2．电子信号的收集与处理系统在样品室中，扫描电子束与样品发生相互作用后产生多种信号，其中包括二次电子、背散射电子、X射线、吸收电子、俄歇(Auger)电子等。

在上述信号中，最主要的是二次电子，它是被入射电子所激发出来的样品原子中的外层电子，产生于样品表面以下几nm至几十nm的区域，其产生率主要取决于样品的形貌和成分。

通常所说的扫描电镜像指的就是二次电子像，它是研究样品表面形貌的最有用的电子信号。

检测二次电子的检测器(图15(2)的探头是一个闪烁体，当电子打到闪烁体上时，1就在其中产生光，这种光被光导管传送到光电倍增管，光信号即被转变成电流信号，再经前置放大及视频放大，电流信号转变成电压信号，最后被送到显像管的栅极。

3．电子信号的显示与记录系统扫描电镜的图象显示在阴极射线管(显像管)上，并由照相机拍照记录。

显像管有两个，一个用来观察，分辨率较低，是长余辉的管子；另一个用来照相记录，分辨率较高，是短余辉的管子。

4．真空系统及电源系统扫描电镜的真空系统由机械泵与油扩散泵组成，其作用是使镜筒内达到 10(4～10(5托的真空度。

电源系统供给各部件所需的特定的电源。

(二) 工作原理从电子枪阴极发出的直径20(m～30(m的电子束，受到阴阳极之间加速电压的作用，射向镜筒，经过聚光镜及物镜的会聚作用，缩小成直径约几毫微米的电子探针。

在物镜上部的扫描线圈的作用下，电子探针在样品表面作光栅状扫描并且激发出多种电子信号。

这些电子信号被相应的检测器检测，经过放大、转换，变成电压信号，最后被送到显像管的栅极上并且调制显像管的亮度。

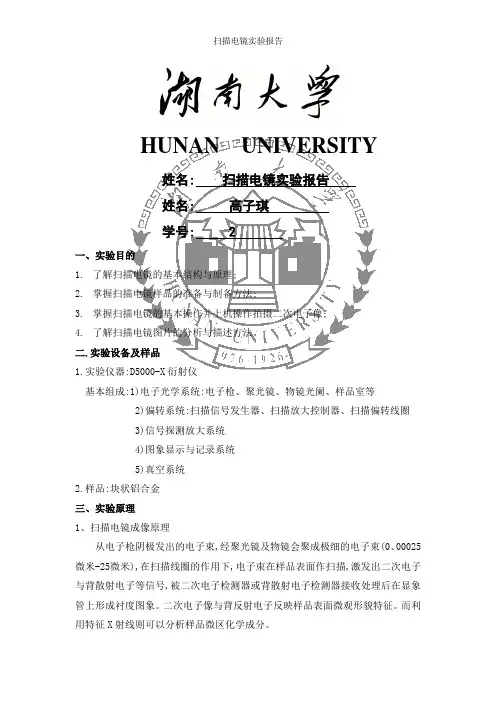

HUNAN UNIVERSITY姓名: 扫描电镜实验报告姓名: 高子琪学号: 2一、实验目的1.了解扫描电镜的基本结构与原理;2.掌握扫描电镜样品的准备与制备方法;3.掌握扫描电镜的基本操作并上机操作拍摄二次电子像;4.了解扫描电镜图片的分析与描述方法。

二.实验设备及样品1.实验仪器:D5000-X衍射仪基本组成:1)电子光学系统:电子枪、聚光镜、物镜光阑、样品室等2)偏转系统:扫描信号发生器、扫描放大控制器、扫描偏转线圈3)信号探测放大系统4)图象显示与记录系统5)真空系统2.样品:块状铝合金三、实验原理1、扫描电镜成像原理从电子枪阴极发出的电子束,经聚光镜及物镜会聚成极细的电子束(0、00025微米-25微米),在扫描线圈的作用下,电子束在样品表面作扫描,激发出二次电子与背散射电子等信号,被二次电子检测器或背散射电子检测器接收处理后在显象管上形成衬度图象。

二次电子像与背反射电子反映样品表面微观形貌特征。

而利用特征X射线则可以分析样品微区化学成分。

扫描电镜成像原理与闭路电视非常相似,显像管上图像的形成就是靠信息的传送完成的。

电子束在样品表面逐点逐行扫描,依次记录每个点的二次电子、背散射电子或X射线等信号强度,经放大后调制显像管上对应位置的光点亮度,扫描发生器所产生的同一信号又被用于驱动显像管电子束实现同步扫描,样品表面与显像管上图像保持逐点逐行一一对应的几何关系。

因此,扫描电子图像所包含的信息能很好地反映样品的表面形貌。

2、X射线能谱分析原理X射线能谱定性分析的理论基础就是Moseley定律,即各元素的特征X射线频率ν的平方根与原子序数Z成线性关系。

同种元素,不论其所处的物理状态或化学状态如何,所发射的特征X射线均应具有相同的能量。

X射线能谱定性分析就是以测量特征X射线的强度作为分析基础,可分为有标样定两分析与无标样定量分析两种。

在有标样定量分析中样品内各元素的实测X射线强度,与成份已知的标样的同名谱线强度相比较,经过背景校正与基体校正,便能算出它们的绝对含量。

中级仪器分析实验报告班级：______________________ 姓名：______________________ 学号：______________________ 指导教师：___________________ 完成时间：___________________化学与材料科学学院2007应用化学 刘远旭 070804010032 周建威 2010年12月23日目录实验一枪击残留物的电镜分析实验二未知Fe浓度溶液的ICP-AES分析实验三 X射线衍射（XRD）物相分析实验四龙脑的气质谱分析实验五丙三醇红外分析实验一枪击残留物的电镜分析一、仪器简介1仪器名称：扫描式电子显微镜2型号：日本JSM-6490LV扫描电子显微镜（配置：英国牛津INCA-350X射线能谱仪）3扫描电子显微镜——JSM-6490LV型介绍在当代迅速发展的科学技术中，科学家需要观察、分析和正确地解释在一个微米（μm）或亚微米范围内所发生的现象，电子显微镜是强有力的仪器，可用它们观察和检测非均相有机材料、无机材料及在上述微米、亚微米局部范围内的物质的显微组织、晶体结构（电子衍射）、化学成分（X射线能谱仪）进行表征。

电子显微镜主要有扫描电子显微镜（SEM）和透射电子显微镜，都用一束精细聚焦的电子照射需要检测的区域或是需要分析的微体积，该电子束可以是静止的，或者沿着样品表面以一光栅的方式扫描。

其差别仅仅在于它们感兴趣的信号不同。

在扫描电镜（SEM）中，人们最感兴趣的信号是二次电子和背散射电子，因为当电子束在样品表面扫描时，这些信号随表面形貌不同而发生变化。

二次电子的发射局限于电子束轰击区附近的体积内，因而可获得相当高分辨率的图象。

象的三维形态起因于扫描电镜的大景深和二次电子反差的阴影起伏效果。

象的三维形态起因于扫描电镜的大景深和二次电子反差的阴影起伏效果。

其它的信号在许多情况下也同样有用。

在通常称为电子探针的电子探针显微分析仪（EPMA）中，人们最感兴趣的辐射是由于电子轰击而发射的特征X射线，从特征X射线的分析能够得到样品中直径小到几微米区域内的定性和定量成分信息。

透射电子显微镜（TEM）实验报告学院：班级：姓名：学号：2016年6月21日实验报告一、实验目的与任务1.熟悉透射电子显微镜的基本构造2.初步了解透射电镜操作过程。

3.初步掌握样品的制样方法。

4.学会分析典型组织图像。

二、透射电镜的结构与原理透射电镜以波长极短的电子束作为光源，电子束经由聚光镜系统的电磁透镜将其聚焦成一束近似平行的光线穿透样品，再经成像系统的电磁透镜成像和放大，然后电子束投射到主镜简最下方的荧光屏上而形成所观察的图像。

在材料科学研究领域，透射电镜主要可用于材料微区的组织形貌观察、晶体缺陷分析和晶体结构测定。

透射电子显微镜按加速电压分类，通常可分为常规电镜(100kV)、高压电镜(300kV)和超高压电镜(500kV以上)。

提高加速电压，可缩短入射电子的波长。

一方面有利于提高电镜的分辨率；同时又可以提高对试样的穿透能力，这不仅可以放宽对试样减薄的要求，而且厚试样与近二维状态的薄试样相比，更接近三维的实际情况。

就当前各研究领域使用的透射电镜来看，其主要三个性能指标大致如下：加速电压：80～3000kV分辨率：点分辨率为0.2～0.35nm、线分辨率为0.1～0.2nm最高放大倍数：30～100万倍尽管近年来商品电镜的型号繁多，高性能多用途的透射电镜不断出现，但总体说来，透射电镜一般由电子光学系统、真空系统、电源及控制系统三大部分组成。

此外，还包括一些附加的仪器和部件、软件等。

有关的透射电镜的工作原理可参照教材，并结合本实验室的透射电镜，根据具体情况进行介绍和讲解。

以下仅对透射电镜的基本结构作简单介绍。

1.电子光学系统电子光学系统通常又称为镜筒，是电镜的最基本组成部分，是用于提供照明、成像、显像和记录的装置。

整个镜筒自上而下顺序排列着电子枪、双聚光镜、样品室、物镜、中间镜、投影镜、观察室、荧光屏及照相室等。

通常又把电子光学系统分为照明、成像和观察记录部分。

2.真空系统为保证电镜正常工作，要求电子光学系统应处于真空状态下。

sem扫描电镜,怎样分析材料结构篇一：扫描电镜材料分析作用扫描电子显微镜在材料分析中的应用摘要:介绍了扫描电子显微镜的工作原理、结构特点及其发展,阐述了扫描电子显微镜在材料科学领域中的应用。

关键词:扫描电子；微镜；材料；应用;SEm’sapplicationinmaterialscienceabstract:Theprinciple,structureanddevelopmentoftheScanningElectronmic roscope(SEm)areintroducedinthisthesis.TheapplicationofSEminthefieldof materialscienceisdiscussed.Keywords:ScanningElectronmicroscope(SEm);material;application；前言：二十世纪60年代以来,出现了扫描电子显微镜(SEm)技术,这样使人类观察微小物质的能力发生质的飞跃。

依靠扫描电子显微镜的高分辨率、良好的景深和简易的操作方法,扫描电子显微镜(SEm)迅速成为一种不可缺少的工具,并且广泛应用于科学研究和工程实践中。

近年来,随着现代科学技术的不断发展,相继开发了环境扫描电子显微镜(ESEm)、扫描隧道显微镜(SEm)、原子力显微镜(aFm)等其它一些新的电子显微技术。

这些技术的出现,显示了电子显微技术近年)子枪);(3)提高真空度和检测系统的接收效率;(4)尽可能减小外界振动干扰。

目前,采用钨灯丝电子枪扫描电镜的分辨率最高可以达到 3.0nm;采用场发射电子枪扫描电镜的分辨率可达1nm。

到20世纪90年代中期,各厂家又相继采用计算机技术,实现了计算机控制和信息处理。

2.1场发射扫描电镜采用场发射电子枪代替普通钨灯丝电子枪,这项技术从1968年就已开始应用,这项技术大大提高了二次电子像分辨率。

近几年来,各厂家采用多级真空系统(机械泵+分子泵+离子泵),提高了真空度,真空度可达10～7Pa;同时,采用磁悬浮技术,噪音振动大为降低，灯丝寿命也有增加。
