水闸施工(底板施工、闸墩施工、止水设施的施工等)+【水利工程施工第十四章】精品PPT
• 2、施工要点 • 1）反拱底板采用土模，必须做好排水工作。 • 2）挖模前将基土夯实，放样严格控制曲线。 • 3）采用第一种施工程序，在浇筑岸、墩墙底板时，
应将接缝钢筋一头埋在岸、墩墙底板之内，另一头插 入土模中，以备下一阶段浇入反拱底板。
• 4）当采用第二种施工程序时，为了减少不均匀沉降 对整体浇筑的反拱底板的不得影响，可在拱脚处预留 一缝，缝底设临时铁皮止水，缝顶设“假铰”，待大 部分上部结构荷载施加以后，便在低温用二期混凝土 封堵。
弧形闸门不设门槽，闸门两侧设置转轮或滑块。 在闸墩立模时，首先根据导轨的设计位置预留 弧形凹槽，槽内埋设两排钢筋，用于拆模后固 定导轨。
安装前对预埋钢筋进行校正。
安装时，将导轨分段与预埋钢筋焊接固定，并逐 一校正设计坐标位置和垂直度，经检验合格后 方可浇筑二期混凝土。
弧形门侧轨 安装示意图
谢 谢！
第三节 止水设施的施工
• 目的：适应地基的不均匀沉降和伸缩变形， 设置温度缝与沉降缝。
一、沉陷缝填料的施工
• 沉降缝的填充材料：沥青油毛毡、沥青杉木板及 沥青芦席。
• 安装方法：
• 1）将填充材料用铁钉固定在模板内侧后，再浇混 凝土。
• 2）先在缝的一侧立模浇筑混凝土，并在模板内侧 预先钉好安装填充材料的长铁钉数排，并使铁钉 的1/3留在混凝土外面，然后安装填料、敲弯铁尖， 使填料固定在混凝土面上，再立另一侧模板和浇 混凝土。
• 安排混凝土施工次序时要考虑： • 缝。
• 2）先浇影响上部施工或高度较大的工程部 位。
• 3）先主要后次要，其他穿插进行。
第一节 底板施工
• 水闸底板有平底板与反拱底板两种。
平底板水闸
一、平底板的施工
• 1、筑块划分：考虑因素：结构尺寸、筑块 尺寸和体积、拌和设备和生产能力和运输 工具的能力、浇筑的连续性。
水闸工程管理课件
• 其它还有观测设施缺少或损坏失效，无管理房屋，防汛道路损 坏，缺少备用电源、交通车辆和通信设施等。在上述病险类型 中，大部分水闸一种以上的病害同时存在。
水闸工程管理课件
•成因分析
xx水闸大部分建成于上世纪50--70年代，经过几十年运行，大 部分建筑物、金属结构已接近折旧年限，同时由于历史原因， 我区大部分水闸工程建设标准偏低、建设质量较差、工程管理 落后、配套设施不全、缺乏良性的管理体制与机制等一系列问 题，导致病险水闸的主要成因，归纳为：
水闸的类型
水闸的种类很多，其分类方法也不相同，通常可按水闸所担负的任务 和水闸的结构型式来进行分类。
按水闸所担负的任务：进水闸、节制闸、排水闸、档潮闸、分洪闸
水闸工程管理课件
水闸的类型
根据闸室结构型式不同可分为：开敞式、胸墙式及涵洞式。
水闸工程管理课件
水闸的组成部分
水闸一般由闸室、上游连接段和下游连接段组成。
3、管理和运行所必需的其他设施占地；包括管理单位的生产生 活区，多种经营生产区，以及职工文化福利设施等建设占地。
水闸工程管理课件
管理范围和保护范围
水闸工程的保护范围是—为保证工程安全在工程管 理范围以外划定一定的宽度，在此范围内禁止挖洞、建 窑、打井、爆破等危害工程安全的活动。
水闸工程的保护范围可根据工程的具体情况确定。
水闸工程管理课件
成因分析
•管理后天失调，老化失修严重 •受水闸管理体制不顺、机制不活、管理人员素质低等因素的制 约，我区水闸管理投入长期不足，管理水平低。由于缺乏维修 加固资金，管理单位难以完成必要的维修加固工作，或搞限额 设计，应急处理，致使水闸的维修加固不及时或不彻底，久而 久之，工程“积病成险”。除工程本身存在病险问题外，水闸 的管理设施非常简陋。在我区现有的水闸中，绝大多数水闸金 属结构等构建由于得不到维修养护等，很多设施设备已老化失 修，严重影响水闸安全。
水闸工程管理课件
•成因分析
xx水闸大部分建成于上世纪50--70年代，经过几十年运行，大 部分建筑物、金属结构已接近折旧年限，同时由于历史原因， 我区大部分水闸工程建设标准偏低、建设质量较差、工程管理 落后、配套设施不全、缺乏良性的管理体制与机制等一系列问 题，导致病险水闸的主要成因，归纳为：
水闸的类型
水闸的种类很多，其分类方法也不相同，通常可按水闸所担负的任务 和水闸的结构型式来进行分类。
按水闸所担负的任务：进水闸、节制闸、排水闸、档潮闸、分洪闸
水闸工程管理课件
水闸的类型
根据闸室结构型式不同可分为：开敞式、胸墙式及涵洞式。
水闸工程管理课件
水闸的组成部分
水闸一般由闸室、上游连接段和下游连接段组成。
3、管理和运行所必需的其他设施占地；包括管理单位的生产生 活区，多种经营生产区，以及职工文化福利设施等建设占地。
水闸工程管理课件
管理范围和保护范围
水闸工程的保护范围是—为保证工程安全在工程管 理范围以外划定一定的宽度，在此范围内禁止挖洞、建 窑、打井、爆破等危害工程安全的活动。
水闸工程的保护范围可根据工程的具体情况确定。
水闸工程管理课件
成因分析
•管理后天失调，老化失修严重 •受水闸管理体制不顺、机制不活、管理人员素质低等因素的制 约，我区水闸管理投入长期不足，管理水平低。由于缺乏维修 加固资金，管理单位难以完成必要的维修加固工作，或搞限额 设计，应急处理，致使水闸的维修加固不及时或不彻底，久而 久之，工程“积病成险”。除工程本身存在病险问题外，水闸 的管理设施非常简陋。在我区现有的水闸中，绝大多数水闸金 属结构等构建由于得不到维修养护等，很多设施设备已老化失 修，严重影响水闸安全。
水工建筑物课件-水闸资料
五、水闸设计内容和所需基本资料（了解）
（一）水闸的设计内容
➢闸址选择； ➢确定孔口形式和尺寸； ➢防渗、排水设计； ➢消能、防冲设计； ➢稳定计算； ➢沉降校核； ➢地基处理； ➢选择两岸连接建筑的型式和尺寸； ➢结构设计等。
（三）水闸设计所需基本资料
➢ 河流规划 ➢ 运用要求 ➢ 地形、地质、水文、气象、泥沙、地震烈度 ➢ 建筑材料 ➢ 施工及交通运输条件等。
g—重力加速度，m/s2。
⑵ 孔流情况：
L0
Q
a 2gH
（ 6–2）
式中: a——闸门开度或胸墙下孔口高度，m；
、μ——宽顶堰上孔流的淹没系数和流量系数，
可由《水闸设计规范》(SL265–2001) 的附表查得。
过闸单宽流量q直接影响消能防冲的工程量和工程造价。闸 孔总净宽L0↑，q↓；闸孔总净宽L0↓，q↑。 为此，需要结合河床或渠道的土质情况、上下游水位差、 下游水深等因素，选用适宜的最大单宽流量qmax。 q的选用：
过水能力：与上下游水位、底板高程、闸孔净宽相互关联， 需对不同方案进行技术经济比较后确定。
4.确定闸室单孔宽度和总长度
闸室单孔宽度l0：根据闸门型式、启闭设备条件、闸孔
一、水闸的类型
1、按承担任务分类（图6–1）
（1）节制闸（拦河闸） 一般拦河而建，枯水期截断河道，抬高水位，以
利于上游航运或进水闸引水，洪水期用以控制下泄流 量。节制闸在灌溉渠系中位于干、支渠分水口附近。 （2）进水闸（取水闸）
在河道、水库或湖泊的岸边，建闸引水，并控制 入渠流量。有开敞式及涵洞式两种，常建在渠首。
❖ 葛洲坝二江泄洪闸：共27孔，闸高33m，最大泄量达 83900m3/s，居全国之首，1988年至今运行良好。
《水闸工程施工》PPT模板课件
堰、不过水围堰。
• 4、按施工期划分：一期围堰、二期围堰等组合方式对围 堰命名。
• 二、围堰的平面布置：外形轮廓、堰内空间。
• 1、要求：1）围堰与水流的作用即不影响泄流能力又不能 对围堰产生过大冲刷。
• 2）不影响基坑开挖和主体建筑物施工。
• 分段围堰——上下游围堰一般不与河床中心线垂直——使 水流顺畅。
制体截流。
• 2）下闸截流——人工泄水道。 • 3）浮运沉箱或沉船法截流——海口工程。 • 5、龙口位置与宽度选择 • 1）、位置：地质、地形条件及水力条件。 • A、地质条件：河床抗冲能力强的地方。 • B、地形条件：没有顺流向陡坡和深坑，底部基岩面粗糙，参
差不齐的地方，龙口周围有宽阔的场地。
• C、水力条件：设置在正对主流处——通航 • 2）、宽度 • A、有通航要求——着重考虑通航要求。 • B、根据水力计算，对龙口底部和两侧裹头部位的冲刷影响。 • C、合龙施工强度高，工程量不宜太大。
第二章 基坑开挖、降排水及基础处理
第一节 基坑降排水 • 基坑排水的分类： • :①基坑开挖开挖前的初期排水及经常性排水 • ②基坑的降水。 • 人工降低地下水位的方法按排水工作原理来分有管井法
（深井）和井点法两种。
第二节 基坑开挖 基坑开挖应考虑：土方平衡、边坡与支护、机械选择与
进度计划、临时道路、弃土区、积水排除 深基坑开挖：方案、放坡与支护
流。
• 河道窄、流量小、无通航要求——全段围堰导流。 • 2、地形：河谷形状系数：K——针对混凝土坝 • K<4.0，α<5500m3/s——隧洞导流 • K=4.0～6.5——结合其它因素分析 • K=6.5，α>5500 m3/s，分期导流
• 3、地质与水文地质：岩石性质、地下水埋 藏状况。
• 4、按施工期划分：一期围堰、二期围堰等组合方式对围 堰命名。
• 二、围堰的平面布置：外形轮廓、堰内空间。
• 1、要求：1）围堰与水流的作用即不影响泄流能力又不能 对围堰产生过大冲刷。
• 2）不影响基坑开挖和主体建筑物施工。
• 分段围堰——上下游围堰一般不与河床中心线垂直——使 水流顺畅。
制体截流。
• 2）下闸截流——人工泄水道。 • 3）浮运沉箱或沉船法截流——海口工程。 • 5、龙口位置与宽度选择 • 1）、位置：地质、地形条件及水力条件。 • A、地质条件：河床抗冲能力强的地方。 • B、地形条件：没有顺流向陡坡和深坑，底部基岩面粗糙，参
差不齐的地方，龙口周围有宽阔的场地。
• C、水力条件：设置在正对主流处——通航 • 2）、宽度 • A、有通航要求——着重考虑通航要求。 • B、根据水力计算，对龙口底部和两侧裹头部位的冲刷影响。 • C、合龙施工强度高，工程量不宜太大。
第二章 基坑开挖、降排水及基础处理
第一节 基坑降排水 • 基坑排水的分类： • :①基坑开挖开挖前的初期排水及经常性排水 • ②基坑的降水。 • 人工降低地下水位的方法按排水工作原理来分有管井法
（深井）和井点法两种。
第二节 基坑开挖 基坑开挖应考虑：土方平衡、边坡与支护、机械选择与
进度计划、临时道路、弃土区、积水排除 深基坑开挖：方案、放坡与支护
流。
• 河道窄、流量小、无通航要求——全段围堰导流。 • 2、地形：河谷形状系数：K——针对混凝土坝 • K<4.0，α<5500m3/s——隧洞导流 • K=4.0～6.5——结合其它因素分析 • K=6.5，α>5500 m3/s，分期导流
• 3、地质与水文地质：岩石性质、地下水埋 藏状况。
水闸实用PPT课件PPT课件
• 对于孔数较少而未分缝的小型水闸，可取整个闸室（包括边墩）作为验算单元；对于孔数较多设有沉 降缝的水闸，则应取两缝之间的闸室单元分别进行验算。
第18页/共113页
• 一、荷载及其组合
水 闸 挡 水 情 况 荷 载 示 意 图
第19页/共113页
（一）水闸承受的主要荷载：
• 自重、水重、水平水压力、扬压力、浪压力、泥沙压力、土压力及地震荷 载等。
0.0
0
1
8
gD v02
0.1
3th0.7
gHm v02
0.7
0.5
•
g T•m v0
1
3.9
ghm v0 2
（5—34）
（5—35）
第26页/共113页
• 式中 hm—平均波高（m）； • V0—计算风速（m/s），可采用当地气象台站提供的30年一遇10min
平均最大风速； • D—风区长度（m），当对岸最远水面距离不超过水闸前沿水面宽度5
第10页/共113页
• （二）平面闸门的构造 • 平面闸门由活动部分（即门叶）、埋固部分和启闭设备三部分组成。其中门叶由承重结构[包括面板、 梁格、竖向连结系或隔板、门背（纵向）连接系和支承边梁等]，支承行走部件、止水装置和吊耳等组 成。埋固部分一般包括行走埋固件和止水埋固体等。启闭设备一般由动力装置,传动和制动装置以及连 接装置等组成。
• 式中 Pj—计算水位Pl处的12 浪Pj 压1.力5 强0.度5（ hkppah）z ； 0.7 H
•
λ—闸墩（闸门）底面处的浪压力强度折减系数，当
时,可采用0.5； Pj Ki hp hz
• Ki—闸前河（渠）底坡影响系数。
时，可采用0.6;当
H 1.7 hp hz
第18页/共113页
• 一、荷载及其组合
水 闸 挡 水 情 况 荷 载 示 意 图
第19页/共113页
（一）水闸承受的主要荷载：
• 自重、水重、水平水压力、扬压力、浪压力、泥沙压力、土压力及地震荷 载等。
0.0
0
1
8
gD v02
0.1
3th0.7
gHm v02
0.7
0.5
•
g T•m v0
1
3.9
ghm v0 2
（5—34）
（5—35）
第26页/共113页
• 式中 hm—平均波高（m）； • V0—计算风速（m/s），可采用当地气象台站提供的30年一遇10min
平均最大风速； • D—风区长度（m），当对岸最远水面距离不超过水闸前沿水面宽度5
第10页/共113页
• （二）平面闸门的构造 • 平面闸门由活动部分（即门叶）、埋固部分和启闭设备三部分组成。其中门叶由承重结构[包括面板、 梁格、竖向连结系或隔板、门背（纵向）连接系和支承边梁等]，支承行走部件、止水装置和吊耳等组 成。埋固部分一般包括行走埋固件和止水埋固体等。启闭设备一般由动力装置,传动和制动装置以及连 接装置等组成。
• 式中 Pj—计算水位Pl处的12 浪Pj 压1.力5 强0.度5（ hkppah）z ； 0.7 H
•
λ—闸墩（闸门）底面处的浪压力强度折减系数，当
时,可采用0.5； Pj Ki hp hz
• Ki—闸前河（渠）底坡影响系数。
时，可采用0.6;当
H 1.7 hp hz
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
• 4、水工建筑物的结构特征和枢纽布置： • 土坝、土石坝、堆石坝：不用过水围堰。 • 高土石坝：不用分段导流方案。 • 砼坝：分段导流。 • 5、施工进度、施工方法及施工场地布置 • 6、河流的综合利用：通航、发电、灌溉、
渠道供水、及渔业
5
第二节 围堰工程
• 1、围堰——临时性水工建筑物。 • 2、作用——围护河床中基坑、保证水工建筑物施工在干
差不齐的地方，龙口周围有宽阔的场地。 • C、水力条件：设置在正对主流处——通航 • 2）、宽度 • A、有通航要求——着重考虑通航要求。 • B、根据水力计算，对龙口底部和两侧裹头部位的冲刷影响。 • C、合龙施工强度高，工程量不宜太大。
11
第二章 基坑开挖、降排水及基础处理
第一节 基坑降排水 • 基坑排水的分类： • :①基坑开挖开挖前的初期排水及经常性排水 • ②基坑的降水。 • 人工降低地下水位的方法按排水工作原理来分有管井法
堵大）所需截流材料粒径大，易造成对河床冲刷，对河床 护底要求高，准备工作简单，造价低。 • 适用：1）岩基或覆盖层较薄的岩基河床。2）河床采用适 当的护底措施。 • （2）、平堵法截流：沾龙口全线均匀地逐层抛投截流材 料，直至抛石堆体高出水面将河道水流截断为止。 • 特点：单宽流量小，流速小，抛投材料粒径及重量小，戗 堤工程量小，抛投强度大，施工速度快，对龙口护底要求 不高，费用昂贵，技术复杂。 • 适用：平原软基河流。
大、中型水闸，多用钢筋混凝土建造。混凝土工程是
其中的主要环节，它往往占工程历时的一半以上，所以必 须尽力为其提前完成创造条件。水闸混凝土工程量大部分 在闸身，其上部结构大多采用预制构件。
3
第一章 导流工程与围堰
• 第一节 导流工程
• 导流方案：不同导流时段所采用的不同导流方法的组合 • 一、影响导流方案的因素 • 1、水文气象： • 河谷宽、流量大、施工期长、有通航要求——分段围堰导
束窄河床。 • 护底及裹头：对河床及龙口戗堤端部进行防冲加固。 • 合龙：封堵龙口，使戗堤合龙。 • 闭气：在戗堤迎水面设置防渗设施。
9
• 4、截流的方式 • （1）、立堵法截流：将截流材料从龙口一端向另一端或
两端向中间抛投进占，逐渐束窄龙口直到全部拦断。 • 特点：水力条件不利（合龙过程中所出现的最大流速比平
地上进行。 • 3、特点：1）工期短 2）水下施工，质量不易保证3）需
拆除。 • 一、类型 • 1、按材料分：土石围堰、砼围堰、钢板桩格型围堰、木
笼围堰、草土围堰。 • 2、按与水流的相对位置分：横向围堰、纵向围堰。 • 3、按导流期间基坑是否允许淹没（过水）水分：过水围
堰、不过水围堰。 • 4、按施工期划分：一期围堰、二期围堰等组合方式对围
料填筑——影响后期截流及水库运行。
8
• 2、砼围堰 • 1）抗冲及抗渗透能力强、断面尺寸小，易于和永久砼建
筑物相连接，必要时允许过水。 • 2）型式：拱型、半圆形、圆筒型、重力式（纵向围堰）。 • 3、 围堰截流 • 1）、截流：拦截河水、使水流经泄水建筑物下泄。 • 2）、截流过程：进占、护底及裹头、合龙、闭气。 • 进占：在河床的一侧面或两侧面向河床抛填截流流材料、
7
• 二、围堰型式的选择 • 1、土石围堰：与土石坝相似。 • 就地取材、机械化施工、拆除方便。 • 1）材料： • 堰壳：各类石碴、砂卵石 • 防渗体：粘土、土壤、风化砂 • 反滤料：砂卵石或砾石，用粒径略加控制的1～2层，砂砾、
石混合料做过滤带 • 2）断面型式： • 斜墙式：防滤体与堰壳施工干扰小。 • 心墙式：水下施工特点——土料固结慢、抗剪强度低。 • 3）围堰拆除：不能用过大块石、砼大块体、钻丝笼等材
堰命名。
6
• 二、围堰的平面布置：外形轮廓、堰内空间。 • 1、要求：1）围堰与水流的作用即不影响泄流能力又不能
对围堰产生过大冲刷。 • 2）不影响基坑开挖和主体建筑物施工。 • 分段围堰——上下游围堰一般不与河床中心线垂直——使
水流顺畅。 • 全段围堰——围堰与主河道垂直——减少工程量 • 2、堰顶高程的确定 • 横向围堰堰顶高程：H=h+hw+g • H——上游或下游围堰的顶部高程 • h——围堰挡水的静水位 • hw——波浪高度 • g——围堰的安全超高
水闸施工
水闸在水利水电工程中应用相当广泛，可 用于完成灌溉、排涝、防洪、给水等多种任务。
水闸施工分为下述五个组成部分： (1)导流工程与基坑降排水； (2)基坑开挖、基础处理及防渗施工； (3)闸室工程：主要有底板、闸墩、边墩、胸 墙、交通桥、工作桥等的施工； (4)上、下游连接段工程：包括铺盖、护坦、 海漫、上、下游防冲槽的施工； (5)两岸工程：包括上下游翼墙、刺墙、上、 下游护坡等的施工； (6)闸门及启闭机、电气设备的安装。
（深井）和井点法两种。
第二节 基坑开挖 基坑开挖应考虑：土方平衡、边坡与支ቤተ መጻሕፍቲ ባይዱ、机械选择与
1
2
•

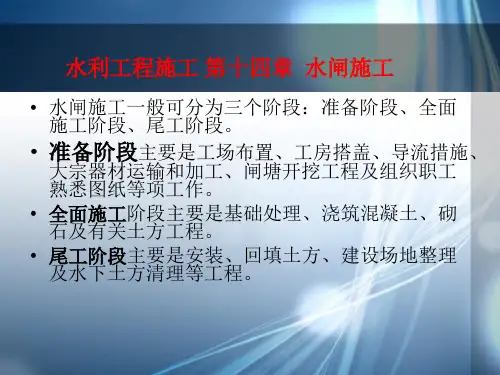

施工一般可分为三个阶段，即准备阶段、全面施工阶
