大型游戏机西部梦故障维修的3个实例

大型游戏机退币故障一般有以下几种情况：1、机器显示31，JP灯不亮，不能做任何操作。

2、退币不计数，按退币键退很多币，但是分数不减。

3、每次都多退1-2个币。

退币后分数可以正常减掉，但总是多1、2个。

4、不退币。

按退币键没有反应，退币电机不转。

下面就上面几种现象详细说明：1、机器显示31，JP灯不亮，不能做任何操作。

显示31为退币电眼故障，玛莉机退币为常闭式，电眼上的红外线发射管和接收管之间不能有阻碍，退币电机工作时硬币会快速的从发射接受管之间穿过，退币电眼会给主板一个脉冲信号，主板判断已经退出一个币，相应的分数自动减掉。

明白了退币的工作流程，下面的故障原因也就简单了。

①一种情况是退币电眼上的拨动开关拨错了位置。

这个小开关也是选择常开(No)、常闭(Nc)的，但是一般电眼上并没有明确标注，我们需要记住，这个开关上面才是常闭(Nc)，也就是说应该拨到上面。

如果拨到下面，同时退币电眼安装正确，那么机器会显示31，电眼上的指示灯不亮(正常状态下这个灯应该是亮的)。

②退币电机出口处(退币电眼处)卡币。

这种现象很常见，一般是电机出口处的币正好位于退币电眼上的红外线发射管和接收管之间，这时只需要把币手动拿出或者按电源盒上的手动退币键把这个币退出来就可以了。

如果是开机状态下拿开了卡住的币，退币电眼上的指示灯会点亮，同时机器也发出和30报警一样的声音、JP灯开始闪烁，这时关闭电源重新开机即可。

需要注意的是：这种现象除非是机器在退币过程中断电出现的，否则一定还伴有其他故障，如多退1、2个币，经常显示31，关机在开就好等，这种故障原因下面单独说明。

③电眼上的红外线发射管和接收管没有对准退币电眼上连着两根线的小红外线管应该插到电机后面的小孔里，这样才能和电眼小板上的红外线管对准。

如果小开关选择对了位置，但是这个红外线管没有安装正确，机器也会显示31。

如果小开关拨在下面，同时这个红外线管没有插进去，那么机器显示正常，但是退币不计数。

控台灯泡全不亮控台灯泡的两个脚一个是12V，一个是到地线的。

一般控台灯不亮有以下几种可能:1)电源的12V没到.看看是电源盒的问题.还还是电源盒上一根6P到板的电源线的问题。

2)控台上的小灯泡个别有短路。

3)控台上的4P白色小座子也就是插按键的，看看4P座子的12V和地是不是有短路。

处理方法：发现控台灯不亮应该马上把不亮灯的这个机台的电源关掉.然后判断是板还是控台导致的问题，具体判断方法如下：a)首先看看电源盒上的6P电源线上的12V是否正常b)换个好的控台到不亮灯的机台上在打开电源试试，如果会亮则说明是控台导致的。

如果不亮则是主板的问题.A.控台问题导致灯不亮有以下两种情况：1) 控台小灯泡本身有个别短路。

可以把灯泡全拔掉在插再依次查看是否灯泡本身短路。

2) 控台本身有短路。

检查控台上的4P白色座子是不是有短路B. 板问题导致灯不亮有以下两种情况:1) 由于控台12V短路把板上的一个很大的白色3欧电阻烧坏。

把控台12V短路排除掉换个电阻则可以排除2) 如果还是不行。

有条件的话换个板上的8255试试(8255是控制控台灯和中奖灯的).C.控台灯常亮(暗亮)的故障排除：I.首先判断是板还是控台的问题。

1) 控台小灯泡的线有短路。

可以把灯泡全拔掉在插个好的试试。

2) 控台上的4P白色座子的中间的两个脚也就是2.3脚有没有短路3)压分问题4)可以换个好的控台试一试。

如果可以压分则说明是控台的问题。

反之不能压分那就是板的问题了。

D.控台导致个别按键不压分的问题:1) 换个好的按键试试.2) 可以检查下控台上的2极管有没有反。

断。

或是虚焊。

3) 控台上压不到分的那个4P白色座子有没有虚焊，控台的40P牛角有没有虚焊。

E. 控台大量或全不能压分。

1) 首先看看是不是板到控台的皮带没有插好插牢。

2) 可能是皮带坏了。

可以换个好的皮带试试。

F. 板导致不压分的问题1) 看看板上的两个40P座子有没有虚焊。

2) 2把板上的IC 8279换个位置试试G. 控台有部分数码管统一少笔画。

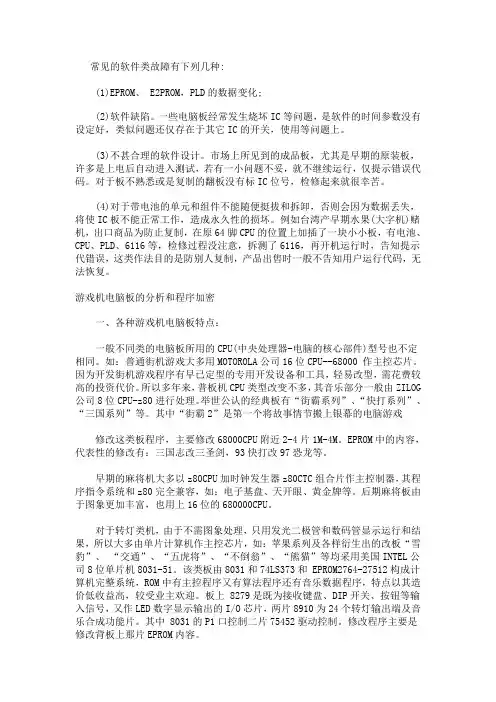

常见的软件类故障有下列几种:(1)EPROM、 E2PROM，PLD的数据变化;(2)软件缺陷。

一些电脑板经常发生烧坏IC等问题，是软件的时间参数没有设定好，类似问题还仅存在于其它IC的开关，使用等问题上。

(3)不甚合理的软件设计。

市场上所见到的成品板，尤其是早期的原装板，许多是上电后自动进入测试，若有一小问题不妥，就不继续运行，仅提示错误代码。

对于板不熟悉或是复制的翻板没有标IC位号，检修起来就很幸苦。

(4)对于带电池的单元和组件不能随便挺拔和拆卸，否则会因为数据丢失，将使IC板不能正常工作，造成永久性的损坏。

例如台湾产早期水果(大字机)赌机，出口商品为防止复制，在原64脚CPU的位置上加插了一块小小板，有电池、CPU、PLD、6116等，检修过程没注意，拆测了6116，再开机运行时，告知提示代错误，这类作法目的是防别人复制，产品出售时一般不告知用户运行代码，无法恢复。

游戏机电脑板的分析和程序加密一、各种游戏机电脑板特点：一般不同类的电脑板所用的CPU(中央处理器-电脑的核心部件)型号也不定相同。

如：普通街机游戏大多用MOTOROLA公司16位CPU--68000 作主控芯片。

因为开发街机游戏程序有早已定型的专用开发设备和工具，轻易改型，需花费较高的投资代价。

所以多年来，普板机CPU类型改变不多，其音乐部分一般由ZILOG 公司8位CPU-z80进行处理。

举世公认的经典板有“街霸系列”、“快打系列”、“三国系列”等。

其中“街霸2”是第一个将故事情节搬上银幕的电脑游戏修改这类板程序，主要修改68000CPU附近2-4片1M-4M。

EPROM中的内容，代表性的修改有：三国志改三圣剑，93快打改97恐龙等。

早期的麻将机大多以z80CPU加时钟发生器z80CTC组合片作主控制器，其程序指令系统和z80完全兼容，如：电子基盘、天开眼、黄金牌等。

后期麻将板由于图象更加丰富，也用上16位的680000CPU。

大型游戏机动物系列几种故障及其维修方法一、转轮故障，开机出现转轮不转(1)首先确认+24V，+5V供电是否完全正常，打开分机门看一下电源盒指示灯是否亮着，如不亮肯定是电源盒球。

(2)如果电压都正常，使用SW1键测试转轮小卡或转轮好球。

打开开分箱门，关掉主电源用手按着转轮小卡黑色按扭SW1不放，然后再开机，若转轮转的很正常说明转轮及小卡都是好的，若不转则转轮与小卡有一样是不良，再仔细检查。

(3)确定转轮及小卡都是好的那么继续检查信号连线，主板有问题转轮也不会转。

(4)分机板有故障也引起转轮不转，把1-8台分机有关，再检查某台分机出现故障。

二、跑灯信息提示(1)红灯闪烁：ROM错误。

(2)绿灯闪烁：RAM错误。

(3)红绿灯义替闪烁，码表连接不正常。

(4)红灯不闪，检查DC马达是否松脱，开机看DC小卡继电器是否工作。

如不工作则乍电压是否正常，如果电压正常，把DC小卡的三极管768信号接地，如果大转盘转，则主机板是好的，把DC 小卡三极管768换掉即可(5)绿灯常亮，大盘中央有三个感应器球掉或不灵敏，测试感应器，关机按信K1(主板右上角)后开机。

直至盘转动。

当盘停止后再按K2转盘慢速转动，跑灯绿-红-黄三色顺序亮起，若某灯不亮，则以颜色判断不良感应器位置。

多数是感应器脱位，重调整一下但OK。

(6)黄灯不闪，转轮不转或基本台分机有问题，可查看点阵板显示，转轮不转可参考第一项，分机板拆过来对换台号测试就知道。

也有主机板球而导致基本台分机押分当机现象。

三、分机板故障(1)首先检查分机工作电压是否正常，在押分中奖的情况下又重新开机把+5V调高一些，但不能太高。

(2)分机板上的三极管B857损球会引起押分当机，台号重复，信号线插繁荣昌盛也会当机。

四、功放，音乐卡故障：(1)在机台正常下音乐卡不易损球，主要是电压，信号线松脱才导致小卡没声音或不连线一直在唱歌状态。

(2)音箱喇叭唱歌时大时小或没声音等杂音。

多数是出在功放板问题上。

一般大型电子游戏机投币器出问题有两种情况：一、非专业维修1 、打开清除里面的杂物2 、里面很脏了擦干净3、投币不怎么顺利,调节上面的微调4 、老吃币调节档位一般40-60-80,调到最高,当不易吃币或快中慢调到慢就可以了二、专业修维修一种是投币不进，投入硬币从前面漏币口出来，投币无效;另一种情况是硬币能投进去，但并不产生有效的进币信号.第二种情况比较简单，投币器上有一个极性转换开关，它决定投币前的信号是高电平还是低电平，是为了配合不同的游戏主板而设的，如果是一般的转盘机，一般要求是拨在常开(N.O)位置，如果拨错了，机台会报投币错误.可以在通电的情况下拨动这个开关，然后测信号脚电平(用逻辑笔方便).如果信号在高\低之间变换，说明投币器插脚连接正常，没信号的原因一般就是信号的末级放大管损坏，检查时只要从信号脚往下查很容易查到这个管子.大多数情况是投币不进，这种情况可按下面的步骤进行检修：第一步，拆开引脚处的塑料板，先检查比较线圈，电磁铁，发射接收管采用对射型的还有两板之间的连接线插头是否有接触不良的情况(这种情况很多，如果不怕麻烦，可以采用直接焊接的方法来解决)，如果正常，就连接好+12V和地线，通电后调节灵敏度调节电位器，一般是按逆时针方向调灵敏度降低，如果能投币，说明是灵敏度调太高了，如果调节电位器后还是不能投币.就要进行真正的检修了.第二步、检查电源供给是否正常。

投币器的供电是+12先通过一个二极管供应电磁铁的用电，然后通过一个78L08降压后供给各部分电路的用电，供电不正常电路无法正常工作.所以首先检查二极管负极是否有约12伏电压，78L08输出脚是否有+8V电压.以及它和运放4558及CPU之间的线路是否正常.第三步、检查电磁铁及其驱动电路.电磁铁是投币通道的守关大将，它平时在没有驱动电压时没有吸合，与它连接的挡板挡住了投币通道，硬币进入后就被它挡了回来.如果它的线圈断了或驱动电路坏了，无论如何也不能投币的.这部分的检查很简单，先测一下线圈电阻，一般八十欧姆左右，它的线路连接是：+12V--电磁铁线圈--驱动三极管C、E极--地。

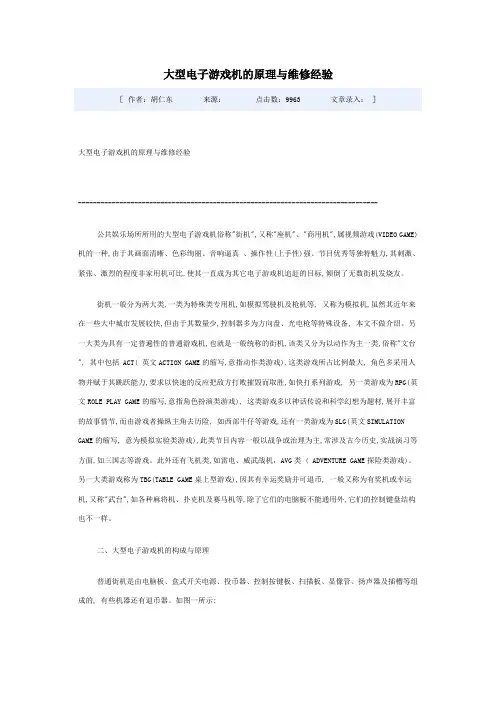

大型电子游戏机的原理与维修经验大型电子游戏机的原理与维修经验--------------------------------------------------------------------------------公共娱乐场所所用的大型电子游戏机俗称"街机",又称"座机"、"商用机",属视频游戏(VIDEO GAME)机的一种,由于其画面清晰、色彩绚丽、音响逼真、操作性(上手性)强、节目优秀等独特魁力,其刺激、紧张、激烈的程度非家用机可比,使其一直成为其它电子游戏机追赶的目标,倾倒了无数街机发烧友。

街机一般分为两大类,一类为特殊类专用机,如模拟驾驶机及枪机等, 又称为模拟机,虽然其近年来在一些大中城市发展较快,但由于其数量少,控制器多为方向盘、光电枪等特殊设备, 本文不做介绍。

另一大类为具有一定普遍性的普通游戏机,也就是一般统称的街机,该类又分为以动作为主一类,俗称"文台", 其中包括 ACT( 英文ACTION GAME的缩写,意指动作类游戏),这类游戏所占比例最大, 角色多采用人物并赋于其跳跃能力,要求以快速的反应把敌方打败摧毁而取胜,如快打系列游戏, 另一类游戏为RPG(英文ROLE PLAY GAME的缩写,意指角色扮演类游戏), 这类游戏多以神话传说和科学幻想为题材,展开丰富的故事情节,而由游戏者操纵主角去历险, 如西部牛仔等游戏,还有一类游戏为SLG(英文SIMULATION GAME的缩写, 意为模拟实验类游戏),此类节目内容一般以战争或治理为主,常涉及古今历史,实战演习等方面,如三国志等游戏。

此外还有飞机类,如雷电、威武战机，AVG类 ( ADVENTURE GAME探险类游戏)。

另一大类游戏称为TBG(TABLE GAME桌上型游戏),因其有幸运奖励并可退币, 一般又称为有奖机或幸运机,又称"武台",如各种麻将机、扑克机及赛马机等,除了它们的电脑板不能通用外,它们的控制键盘结构也不一样。

快乐马莉奥2代和黄金宝库使用说明书本机特点1．本机为超豪华8人玩联线之娱乐机台。

2．本联线机带完整的公司系统，电话远程报帐目，主机分机同时记录帐目，掉电不掉帐目，不用担心工人或合作方跑帐，方便管理，不派人去场地，一样可以把合作的生意做大做好，轻轻松松一人搞定。

3．主机显示即时帐目，不需要停机查帐，只要看一下主机显示的帐目，就可以交接班。

4．所有音乐全部采用CD音乐录制，超酷的音乐效果，并且可以通过主机选择是否播放，放便不同需求。

5．本机可融合各地之习惯，只需要在主机调节就可以。

6．采用最高品质的葫芦王三通连接线，8台机器只须一根线就可以连接，大幅提高机台的稳定性，不派人去场地，合作方自己就可以轻松完成机器的连接。

7．程序新颖，玩法类似百家乐和金三色，中奖结果以机台开出的图案为准，带前9场出牌记录。

配智能打码程序。

8．首创JP奖，射灯奖。

9．主机采用中文液晶显示，查帐和调节全程都有中文提示，简单、易懂，操作方便。

程序稳定，可靠，好玩，盈利有保障。

联线的使用方法把通讯线按顺序接好后，建议从8号机开始逐个把电源打开，最后开一号机的电源，主机在1号机里。

当然也可以同时把8台分机及主机电源打开。

如果不需要投币退币，请把控台的退币键的线拔了，投币器的投币口封住。

1、主机使用方法：正常使用，只要通讯连接好，电源打开，就可以了。

主机在正常使用的时候显示运行状态，押分的过程中上面一行显示离开始跑灯剩余押分时间，下面一行显示总利润，跑灯的过程和是奖过程上面一行显示运行剩余时间（即离打条码还有多少时间，以分钟为单位），请尽量在剩余1000分钟之前打条码，以免在玩的过程到时间。

下面一行也是显示总利润。

2、正常运行的时候，只要记录下面一行的总利润，就可以清楚的结帐。

3、由于本机器是采用目前最先进方式，所以在交接班之前，要隔2局不上分或下分，这样主机就能够把分机帐目全部准确的记录下来。

4、报帐、查帐要先进入菜单状态：进入方法有两种：（1）机器在运行的过程中，按“功能键”，显示“等待返回”或者“返回”，那么等到运行一局结束后将进入菜单，（2）在主机有故障的情况下，按住功能键不放，打开电源就可以直接进入菜单。

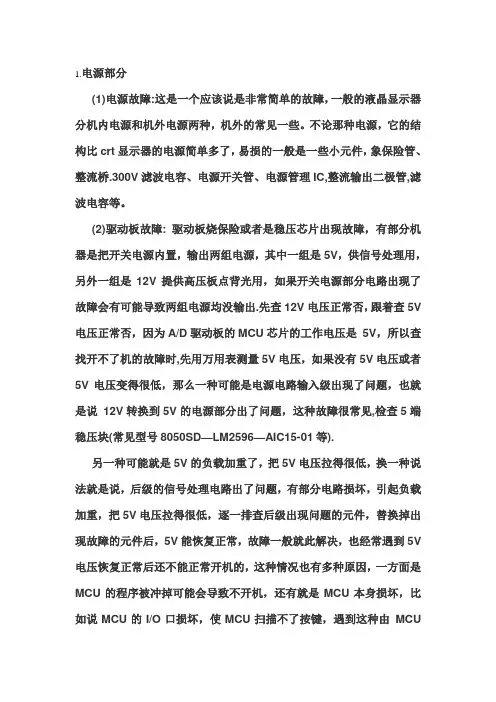

1.电源部分(1)电源故障:这是一个应该说是非常简单的故障，一般的液晶显示器分机内电源和机外电源两种，机外的常见一些。

不论那种电源，它的结构比crt显示器的电源简单多了，易损的一般是一些小元件，象保险管、整流桥.300V滤波电容、电源开关管、电源管理IC,整流输出二极管,滤波电容等。

(2)驱动板故障: 驱动板烧保险或者是稳压芯片出现故障，有部分机器是把开关电源内置，输出两组电源，其中一组是5V，供信号处理用，另外一组是12V提供高压板点背光用，如果开关电源部分电路出现了故障会有可能导致两组电源均没输出.先查12V电压正常否，跟着查5V 电压正常否，因为A/D驱动板的MCU芯片的工作电压是5V，所以查找开不了机的故障时,先用万用表测量5V电压，如果没有5V电压或者5V电压变得很低，那么一种可能是电源电路输入级出现了问题，也就是说12V转换到5V的电源部分出了问题，这种故障很常见,检查5端稳压块(常见型号8050SD—LM2596—AIC15-01等).另一种可能就是5V的负载加重了，把5V电压拉得很低，换一种说法就是说，后级的信号处理电路出了问题，有部分电路损坏，引起负载加重，把5V电压拉得很低，逐一排查后级出现问题的元件，替换掉出现故障的元件后，5V能恢复正常，故障一般就此解决，也经常遇到5V 电压恢复正常后还不能正常开机的，这种情况也有多种原因，一方面是MCU的程序被冲掉可能会导致不开机，还有就是MCU本身损坏，比如说MCU的I/O口损坏，使MCU扫描不了按键，遇到这种由MCU引起的故障，找硬件的问题是没有用的，就算你换了MCU也解决不了问题，因为MCU是需要编程和写码的，在没办法找到原厂的AD驱动板替换的情况下，我们只能用通用A/D驱动板代换如:151D或161B等. 2：高压板故障与改通用板方法显示屏亮一下就不亮了，但是电源指示灯绿灯常亮这种问题一般是高压异常造成的，是保护电路动作了，检修的方法可用单灯高压板接一个灯管试验, 因为，现在的液晶显示器的高压板的设计一般都是对称的设计，而两边都坏的可能基本上没有。

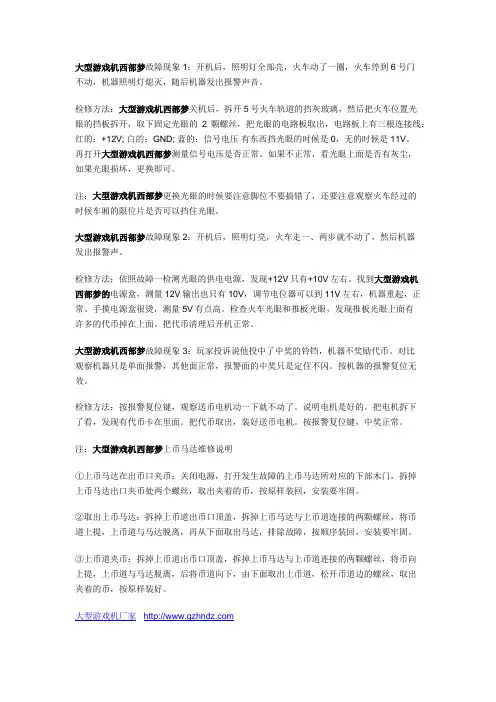

大型游戏机西部梦故障现象1：开机后，照明灯全部亮，火车动了一圈，火车停到6号门不动，机器照明灯熄灭，随后机器发出报警声音。

检修方法：大型游戏机西部梦关机后，拆开5号火车轨道的挡灰玻璃，然后把火车位置光眼的挡板拆开，取下固定光眼的2颗螺丝，把光眼的电路板取出，电路板上有三根连接线：红的：+12V; 白的：GND; 蓝的：信号电压有东西挡光眼的时候是0，无的时候是11V。

再打开大型游戏机西部梦测量信号电压是否正常。

如果不正常，看光眼上面是否有灰尘，如果光眼损坏，更换即可。

注：大型游戏机西部梦更换光眼的时候要注意脚位不要搞错了，还要注意观察火车经过的时候车厢的限位片是否可以挡住光眼。

大型游戏机西部梦故障现象2：开机后，照明灯亮，火车走一、两步就不动了，然后机器发出报警声。

检修方法：依照故障一检测光眼的供电电源，发现+12V只有+10V左右。

找到大型游戏机西部梦的电源盒，测量12V输出也只有10V，调节电位器可以到11V左右，机器重起，正常。

手摸电源盒很烫，测量5V有点高。

检查火车光眼和推板光眼，发现推板光眼上面有许多的代币掉在上面。

把代币清理后开机正常。

大型游戏机西部梦故障现象3：玩家投诉说他投中了中奖的铃铛，机器不奖励代币。

对比观察机器只是单面报警，其他面正常，报警面的中奖只是定住不闪。

按机器的报警复位无效。

检修方法：按报警复位键，观察送币电机动一下就不动了。

说明电机是好的。

把电机拆下了看，发现有代币卡在里面。

把代币取出，装好送币电机。

按报警复位键，中奖正常。

注：大型游戏机西部梦上币马达维修说明①上币马达在出币口夹币：关闭电源，打开发生故障的上币马达所对应的下部木门，拆掉上币马达出口夹币处两个螺丝，取出夹着的币，按原样装回，安装要牢固。

②取出上币马达：拆掉上币道出币口顶盖，拆掉上币马达与上币道连接的两颗螺丝，将币道上提，上币道与马达脱离，再从下面取出马达，排除故障，按顺序装回，安装要牢固。

③上币道夹币：拆掉上币道出币口顶盖，拆掉上币马达与上币道连接的两颗螺丝，将币向上提，上币道与马达脱离，后将币道向下，由下面取出上币道，松开币道边的螺丝，取出夹着的币，按原样装好。

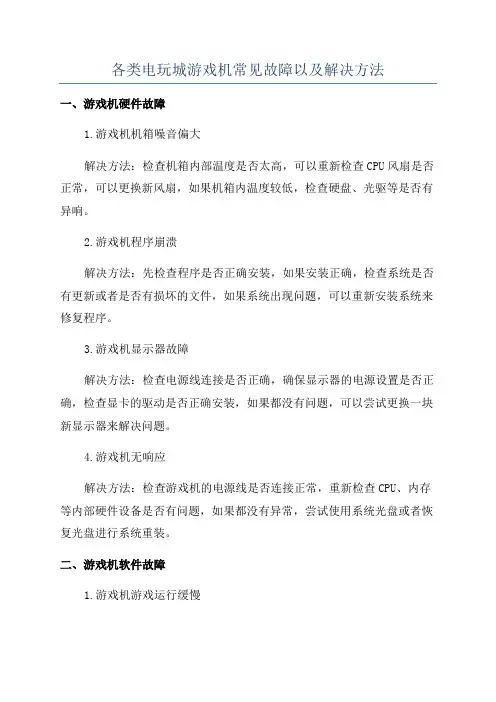

各类电玩城游戏机常见故障以及解决方法
一、游戏机硬件故障
1.游戏机机箱噪音偏大
解决方法：检查机箱内部温度是否太高，可以重新检查CPU风扇是否正常，可以更换新风扇，如果机箱内温度较低，检查硬盘、光驱等是否有异响。

2.游戏机程序崩溃
解决方法：先检查程序是否正确安装，如果安装正确，检查系统是否有更新或者是否有损坏的文件，如果系统出现问题，可以重新安装系统来修复程序。

3.游戏机显示器故障
解决方法：检查电源线连接是否正确，确保显示器的电源设置是否正确，检查显卡的驱动是否正确安装，如果都没有问题，可以尝试更换一块新显示器来解决问题。

4.游戏机无响应
解决方法：检查游戏机的电源线是否连接正常，重新检查CPU、内存等内部硬件设备是否有问题，如果都没有异常，尝试使用系统光盘或者恢复光盘进行系统重装。

二、游戏机软件故障
1.游戏机游戏运行缓慢
解决方法：检查游戏机的硬件资源是否足够，如果硬件资源不足，尝试更换显示器，内存升级等硬件升级，如果硬件资源足够，则查看游戏的系统要求是否符合，如果不符合，需要更新游戏的系统要求。

大型游戏机主板常见故障
大型电玩主板常见故障
1. 出现00
1) 电源盒里面有个3个脚的电位器。

把电源盒的电位器向顺时针调高
2) 主板CPU旁边的一个12M晶振有没有虚焊或断开。

也可以换个12M晶振试试
2.主板控台出现满屏零
1)如有条件，一个个换掉8279 95101 8255 6295试试，判断是否这些小IC块坏了引起此问题。

2. 单个跑灯不亮
1)灯泡两个管脚是否松动虚焊。

2)灯泡本身是否损坏。

3)是否有断线。

4)相关“56欧”电阻是否损坏或者没插。

5)跑灯常亮，不亮，乱亮。

换95101试试
4. 没有声音
1) 查看主板后面的三脚电位器是否损坏
2) 声音片是否损坏
3)查看6P电源线12V是否松动。

5.机器按启动没反应。

但是会把分吃掉，关机开机后跑一圈又会出现吃分现象
用一个导体，如镊子夹住电池正负极给电池放电，或换个新的电池。

开机出现01，再按照01错误码的方法进行处理。

以上是一些简单的故障排除方法。

如果不行的话请写明问题反厂维修!
游戏机。

大型游戏机退币故障检修方法
一、故障原因排查：
1.检查游戏机屏幕的显示情况，是否出现明显的异常屏造成的图像失真；
2.检查游戏机的开关机动作，是否出现死机现象，即开关机不能正常运行；
3.检查主板上的关键组件的电压状况，确认是否有电压不足或者过高等情况；
4.检查游戏机内部的电路板、电线、电容等相关的部件，判断是否存在损坏故障；
5.根据游戏机的报错信息，确定是否与固态继电器有关，确定是否发生了电路断路中断。

二、故障排除
1.如果游戏机屏幕出现明显的异常图像失真，可能是画面控制IC出现的故障，应先更换控制IC来检查；
2.如果开关机出现死机现象，可能是电源不足或有电路接触不良的问题，应检查电源是否稳定，并检查电路连接情况，确认其是否良好；
3.如果主板上出现电压不足或过高的情况，应检查电压调节器是否有电压超出范围的变化，应检查电压是否发生变化，并进行更换；
4.如果出现电路板、电线、电容等相关的部件损坏故障，应检查其相应的断端是否有异常，并依据断端电压情况
5.如果报错信息表明是固态继电器的故障，可能是因为一段时间不能开关游戏机。

大型游戏机原理与维修-------操作故障的维修十四、操作故障的维修在电脑板中，操作故障最容易排除。

它主要体现在投币不响应，操作死机，操作失灵等等，主要表现为缺拳少腿等。

操作故障的排除方法首先从28插排上找到控制上、下、左、右动作投币等控制线。

沿着这根线找到与这根线相连的集成块或与这个集成块相连的片子。

一般就是它们出了问题，这些集成声的型号是74LS245、74LS273、74LS244、74LS258、74LS367等。

[例67]板型：通用板故障现象：左右控制失灵检查与修理：操作的实现是开关K控制相应的功能，通过74LS245总线发送接收器，将操作信息送至68000CPU的数据总线。

操作开关处于常开状态，排阻为上拉电阻保持各操作点为高电平。

按下开关，相应的74LS245B侧的某位阶跃为低电平0V。

DR为数据传送方向控制输入端。

DR端高电平数据是从A传送至B，DR低电平数据从B侧传送到A侧，此电路只用于将B侧操作信息送至总线A侧，所以DR端接地。

E端为高电平时数据与总线隔离。

28插元件面的17脚对应1P开始，18上，19下，20左，21右，22、23、24各脚分别对应1P的三个动作开关。

2P的排列与1P相同，对应位置在板的焊接面。

正常状态下，各脚的电平应为+5V，测其为中态偏高电平。

排阻正常，判74LS245坏。

[例68]板型：标准板故障现象：按"开始"键死机检查与修理：按"开始"开关对应17线，连至74LS245，此74LS245内部短路至使按键后出现短路造成CPU总线粘连产生死机。

这种故障还产生于投币及操作其它功能键时产生。

[例69]板型：标准板故障现象：开机演练正常，但不能操作检查与修理：查主1P接在一片74LS245上。

操作开关时，B侧变为低电平，A侧无反应。

查245DR端低电平正常。

其E端为高电平，使数据与总线隔离，该例故障为操作信息不能送至CPU，E端信号来自1#GAL20V8，将其更换后故障排除。

大型游戏机遇到故障该如何解决大型游戏机一般是指外形上比较大，相比小型的要来的过瘾，动作上也比较放得开的游戏机。

我国的大型游戏机市场，在被大家淡漠的环境下艰难发展，如今已悄然形成了过百亿美元的出口货值。

大型游戏机工业的发展，一方面需要政府加强监管力度，另一方面需要游戏行业加强自律，同时也需要企业共同努力开发更多能够体现中华民族优秀文化的产品。

只有这样，才能开创中国游戏娱乐工业的夸姣未来，使我国成为全球游戏娱乐领域的重要一员。

大型游戏机总会出现一些故障，那么出现这些故障我们该如何处理呢?处理的方法有哪些呢? 下面由大型游戏机厂家为大家讲解一下吧。

大型游戏机难启动1.轴承过紧。

出现这样的故障一般发生在新转马的情况居多，可用扳手进行调整，松紧适中即可，另外可加添润滑油效果更好。

2.电压不稳或过低。

很多大型电玩游戏机出现启动困难或启动不了都是因为电压不稳或过低的原因，主要是由于附近电压负载过大造成的，这个现象在夏季尤其明显。

检查的方式是按下电控柜启动按钮，观察电压表是否正常。

解决的办法是更换更大平方数的电源线或更换线路接入点。

最直接但不是有效的办法是按下电控柜的启动按钮，然后找两个人推动大盘看是否能运转正常。

3.三角带松动。

三角带松动的话可以调节电机与皮带轮之间的距离或更换新的相同型号的三角带即可。

抖动和噪音过大出现抖动和噪音过大的问题是一是因为大盘运行不平稳造成的，可检查轮胎有无漏气或气压不够的现象，漏气的话要更换或修补，气压不够的话可对轮胎进行充气，一般三个半气压即可。

二是因传动部分和轴承摩擦力增大，可添加润滑油即可。

大型游戏机不能启动1.电控柜和线路故障。

不能启动首先要检查电控柜是否工作，首先查看电控柜电源指示灯有没有亮起，指示灯亮的情况下说明电源接入电控柜的线路是没问题的，指示灯不亮首先要检查电源接入电控柜的线路有没有断线和短路的问题，若有则重新连接或更换线路。

没问题的话接着打开电控柜检查继电器闸刀有无闭合，保险有无熔断的现象，若有则闭合和更换。

游戏机维修方案1. 引言随着计算机技术的飞速发展和普及，游戏机已成为人们娱乐休闲的重要工具之一。

然而，由于长时间使用或非正常操作等原因，游戏机存在着各种故障。

本文旨在提供一份游戏机维修方案，帮助用户在遇到问题时能够迅速找到故障原因，并给出相应的解决方案。

2. 常见故障及解决方案2.1 电源问题2.1.1 无法开机•问题描述：游戏机无法正常开机。

•解决方案：1.检查电源插头是否接触良好，确保电源供应正常。

2.检查电源线是否损坏，如有问题请更换电源线。

3.检查游戏机内部电源模块是否故障，如有故障请联系厂家维修。

2.1.2 游戏机无法充电•问题描述：游戏机无法充电或充电速度非常慢。

•解决方案：1.检查充电线是否插入游戏机和电源适配器的接口中，并确保插头接触良好。

2.检查电源适配器是否正常工作，如有问题请更换适配器。

3.检查游戏机内部充电管理电路是否损坏，如有故障请联系厂家维修。

2.2 显示问题2.2.1 游戏机无法显示画面•问题描述：游戏机无法正常显示游戏画面。

•解决方案：1.检查游戏机与显示设备（如电视、显示器）的连接线是否插入正确，确保接口接触良好。

2.检查显示设备是否处于正确的输入模式，如果是多路输入设备，请确认游戏机所处的输入通道是否被选中。

3.检查游戏机内部的显卡模块是否故障，如有故障请联系厂家维修。

2.3 控制问题2.3.1 游戏机无法响应控制器•问题描述：游戏机无法对控制器的操作做出正确的响应。

•解决方案：1.检查控制器是否插入游戏机的控制器接口中，并确保插头接触良好。

2.检查控制器是否正常工作，如有问题请尝试使用其他可用的控制器进行测试。

3.检查游戏机内部的控制器接口或相关电路是否故障，如有故障请联系厂家维修。

3. 常见维护技巧3.1 定期清洁•游戏机的内部会积累灰尘和杂物，影响散热效果和正常运行。

定期使用吹风机或专用电子清洁剂进行清洁。

•外部的控制器和机身也需要定期清洁，避免灰尘和污渍积累，影响操作和外观。

本文部分内容来自网络整理，本司不为其真实性负责，如有异议或侵权请及时联系，本司将立即删除！== 本文为word格式，下载后可方便编辑和修改！ ==大型游戏机常见故障怎么维修导语：大型游戏机常见故障怎么维修?大型游戏机一般是指外形上相对较大的电玩游戏机设备，大型游戏机相比小型的游戏机玩起来要来的过瘾，玩家动作上也会比较放得开，自由度比其他游戏机更高。

大型游戏机常见故障怎么维修A. 大型游戏机板问题导致灯不亮有以下两种情况:【1】因为控台的12V出现短路，将板上的白色3欧电阻烧坏。

这个很好解决，把控台12V短路排除掉换个电阻即可【2】如果以上操作还是不能解绝问题的话，那么你可以换一个新的8255试下看拳皇97游戏机白屏故障：1.为对方为最后出场角色，且血量不足以挨包子一个624a，包子非满血，伤血量控制在能被超杀624624a加满的情况下。

最后包子与对手两人相隔一版距离，包子发624a，在624a接触到对手前用超杀624624a加满血，成功的话会出现白屏出现Perfect字幕的bug。

2.拳皇97游戏机黑屏故障：方法就是残疾八神vsCPU大蛇校风后垂直跳cd被大蛇的426b打到，在落地ko前，CPU大蛇发421a的阳光超杀就ok了，而且有时大蛇的超杀会正好闪屏，这个bug表现为Continue时的倒计时数字看不到，且为CPU限定bug，因为得大蛇给面子。

3.拳皇97游戏机空防max8zn：这个是很早的发现了，不算bug，但可能还有人不知道，所以搬出来了。

就是八神的max8zn的超杀是能直接空防的，不过在一般情况下八神直接发max超杀不会造成对手的跳跃防御状态，所以的利用八神其他的跳攻击。

方法为被打角色在版边后跳空防，曝气八神小跳a(对手还未落地)+max8zn打对手后跳空防。

4.拳皇97游戏机大蛇超杀双倍hits攻击：大蛇的阳光超杀一般只有7hits，但如果距离控制得好会打出15hits，方法就是算好身位(大概两身位距离)站在对手面前发421a的阳光超杀，成功的话会出现大蛇阳光超杀双倍hits 攻击效果，也就是超杀打15hits，其实这个超杀双倍hits效果kof的其他作品中也有，印象最深刻的就是201XKULA的max超杀624624ac，距离控制得好也是双倍hits效果。

游戏机维修三例
狂澜
【期刊名称】《《家庭电子》》
【年(卷),期】1994(000)003
【摘要】例1:一台奇乐PE—50型方块机,无图无声,机上按键全部失灵。

首先检查电池电压及电池盒触片引线,均正常。

拆开机内按键托板发现,ON/OFF开关触点上有很多污垢并有轻微腐蚀现象,导致电源断路,引起无图无声故障。

处理方法:用细砂纸打磨触点,再用无水酒精清洗、凉干后试机,恢复正常。

例2:一台“超霸”机,开机有图像,示范节目也正常。

但选好节目位数,按下复位键,音乐过后。

【总页数】1页(P23)
【作者】狂澜
【作者单位】
【正文语种】中文
【中图分类】TS958
【相关文献】
1.索尼PS光盘游戏机常见故障维修 [J], 周彦芳
2.怎样维修电视游戏机和游戏卡？ [J],
3.大型游戏机扫描板维修经验及实例 [J], 陈斌
4.索尼PS光盘游戏机常见故障维修 [J], 周彦芳
5.中华牌大型电子游戏机扫描板实用维修数据 [J], 郭桦
因版权原因，仅展示原文概要，查看原文内容请购买。
