钢筋混凝土剪力墙钢筋绑扎施工工法

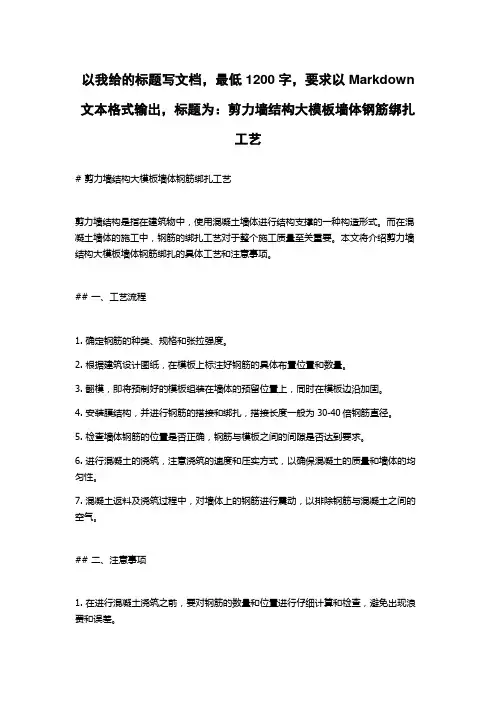

以我给的标题写文档，最低1200字，要求以Markdown 文本格式输出，标题为：剪力墙结构大模板墙体钢筋绑扎工艺# 剪力墙结构大模板墙体钢筋绑扎工艺剪力墙结构是指在建筑物中，使用混凝土墙体进行结构支撑的一种构造形式。

而在混凝土墙体的施工中，钢筋的绑扎工艺对于整个施工质量至关重要。

本文将介绍剪力墙结构大模板墙体钢筋绑扎的具体工艺和注意事项。

## 一、工艺流程1. 确定钢筋的种类、规格和张拉强度。

2. 根据建筑设计图纸，在模板上标注好钢筋的具体布置位置和数量。

3. 翻模，即将预制好的模板组装在墙体的预留位置上，同时在模板边沿加固。

4. 安装膜结构，并进行钢筋的搭接和绑扎，搭接长度一般为30-40倍钢筋直径。

5. 检查墙体钢筋的位置是否正确，钢筋与模板之间的间隙是否达到要求。

6. 进行混凝土的浇筑，注意浇筑的速度和压实方式，以确保混凝土的质量和墙体的均匀性。

7. 混凝土返料及浇筑过程中，对墙体上的钢筋进行震动，以排除钢筋与混凝土之间的空气。

## 二、注意事项1. 在进行混凝土浇筑之前，要对钢筋的数量和位置进行仔细计算和检查，避免出现浪费和误差。

2. 在进行钢筋搭接时，要注意搭接长度的选择，一般要按照规定的比例进行选择。

3. 钢筋是否收直要求严格,对于弯曲或分叉的钢筋要进行手工修正。

4. 确认模板的高度、长度和宽度是否达到设计要求，尤其是墙体的水平、垂直度和表面平整度等标准。

5. 在混凝土浇筑过程中，要进行震动和轻度敲击等操作，以确保混凝土的均匀性和耐久性。

6. 混凝土的配制和搅拌要符合标准要求，以确保混凝土的凝结和硬化速度正常。

经过上述步骤，一个高质量的剪力墙结构大模板墙体钢筋绑扎的施工过程就完成了。

通过仔细的计算、布置和实施，可以确保整个建筑物的结构稳定和安全。

## 三、结束语在剪力墙结构大模板墙体施工中，钢筋绑扎工艺是最为重要的环节之一。

建筑施工单位要注意人员安全和施工质量，严格按照标准进行操作，并进行周密的施工计划和监控。

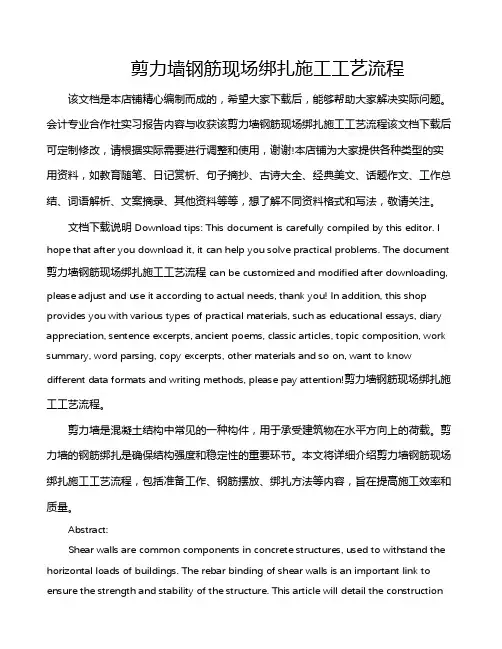

剪力墙钢筋现场绑扎施工工艺流程该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。

会计专业合作社实习报告内容与收获该剪力墙钢筋现场绑扎施工工艺流程该文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注。

文档下载说明Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document 剪力墙钢筋现场绑扎施工工艺流程can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!剪力墙钢筋现场绑扎施工工艺流程。

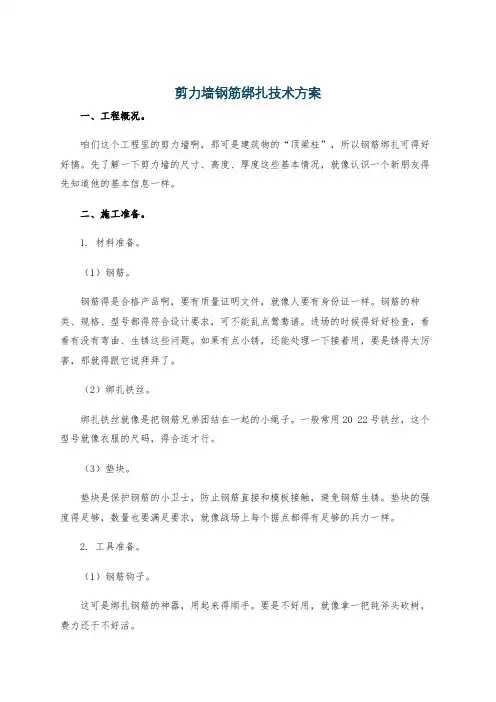

剪力墙钢筋绑扎技术方案一、工程概况。

咱们这个工程里的剪力墙啊，那可是建筑物的“顶梁柱”，所以钢筋绑扎可得好好搞。

先了解一下剪力墙的尺寸、高度、厚度这些基本情况，就像认识一个新朋友得先知道他的基本信息一样。

二、施工准备。

1. 材料准备。

（1）钢筋。

钢筋得是合格产品啊，要有质量证明文件，就像人要有身份证一样。

钢筋的种类、规格、型号都得符合设计要求，可不能乱点鸳鸯谱。

进场的时候得好好检查，看看有没有弯曲、生锈这些问题。

如果有点小锈，还能处理一下接着用，要是锈得太厉害，那就得跟它说拜拜了。

（2）绑扎铁丝。

绑扎铁丝就像是把钢筋兄弟团结在一起的小绳子。

一般常用20 22号铁丝，这个型号就像衣服的尺码，得合适才行。

（3）垫块。

垫块是保护钢筋的小卫士，防止钢筋直接和模板接触，避免钢筋生锈。

垫块的强度得足够，数量也要满足要求，就像战场上每个据点都得有足够的兵力一样。

2. 工具准备。

（1）钢筋钩子。

这可是绑扎钢筋的神器，用起来得顺手。

要是不好用，就像拿一把钝斧头砍树，费力还干不好活。

（2）撬棍。

有时候钢筋位置不对，就得靠撬棍来调整，它就像一个调皮捣蛋的小助手，把不听话的钢筋拨到正确的位置。

（3）绑扎架。

绑扎架就像一个小舞台，钢筋在上面才能更好地被绑扎，方便操作，提高效率。

3. 人员准备。

（1）操作人员。

（2）质量检查人员。

还得有专门的质量检查人员，他们就像严厉的考官，随时检查钢筋绑扎的质量，看看有没有不符合要求的地方。

三、施工工艺流程。

1. 钢筋下料。

（1）根据设计图纸，精确计算钢筋的长度。

这就像裁缝做衣服，得量好尺寸，不然衣服要么太长要么太短。

下料的时候要考虑钢筋的弯曲调整值、弯钩长度这些因素，不能马虎。

（2）下料后的钢筋要分类堆放，并且做好标记。

就像图书馆的书一样，分类放好，方便查找。

2. 钢筋调直。

（1）如果钢筋有弯曲的情况，就要进行调直。

调直的方法有很多种，像机械调直就像给弯曲的钢筋做按摩，让它变直。

（2）调直后的钢筋表面不能有明显的擦伤，不然就像人脸上有伤疤一样，影响美观还可能影响质量。

2、剪力墙钢筋绑扎施工工艺在建筑施工中，剪力墙钢筋绑扎是一项至关重要的工作，它直接关系到剪力墙的结构稳定性和承载能力。

接下来，让我们详细了解一下剪力墙钢筋绑扎的施工工艺。

一、施工准备1、材料准备首先要准备好所需的各种钢筋，包括纵向钢筋、横向钢筋等，确保钢筋的品种、规格、型号符合设计要求。

同时，还要准备好绑扎用的铁丝，一般采用 20 号或 22 号铁丝。

2、工具准备常用的工具包括钢筋钩子、撬棍、扳子、绑扎架、钢丝刷子、粉笔、尺子等，要确保工具齐全且完好可用。

3、作业条件准备（1）在进行剪力墙钢筋绑扎前，需要先熟悉施工图纸，明确钢筋的规格、型号、数量、位置等要求。

（2）已经完成了基础或楼板的混凝土浇筑，并且混凝土强度达到了 12MPa 以上。

（3）墙身位置线、门窗洞口位置线已经弹好，并且经过了技术复核。

二、钢筋加工1、钢筋调直将弯曲的钢筋通过调直机进行调直，确保钢筋的直线度符合要求。

2、钢筋切断根据设计图纸和配料单的要求，将钢筋切断成所需的长度。

切断时要保证钢筋的长度误差在允许范围内。

3、钢筋弯曲成型按照设计要求，将钢筋弯曲成各种形状，如箍筋、拉筋等。

弯曲时要注意角度和弯曲半径的准确性。

三、钢筋绑扎1、立竖向钢筋将竖向钢筋按照设计要求的间距和位置立好，并用临时支撑固定，防止倾倒。

2、绑扎横向钢筋在立好竖向钢筋的基础上，按照设计要求的间距绑扎横向钢筋。

绑扎时要注意钢筋的交叉点要全部绑扎牢固，不能有漏绑现象。

3、拉结筋设置按照设计要求设置拉结筋，拉结筋要勾住竖向钢筋和横向钢筋，以增强剪力墙的整体性。

4、保护层控制为了保证钢筋的保护层厚度符合要求，需要在钢筋与模板之间设置垫块。

垫块的间距要符合设计要求，一般每隔 1m 左右设置一个。

四、质量检查1、钢筋规格、型号、数量检查对照设计图纸，检查钢筋的规格、型号、数量是否符合要求。

2、钢筋间距、位置检查使用尺子检查钢筋的间距和位置是否符合设计要求，偏差要控制在允许范围内。

剪力墙钢筋的绑扎方法及要求哎呀，这可是个不小的话题啊！咱们就从剪力墙钢筋的绑扎方法说起吧。

咱们得明白，剪力墙是建筑物中的一种重要结构，它的作用就是抵御水平方向的压力。

而钢筋呢，就像是剪力墙的骨架，把墙体撑得牢牢的。

所以，钢筋的绑扎可不能马虎哦！1. 1.1 准备工作咱们得准备好钢筋和扎丝。

钢筋要选用质量好、直径合适的，这样才能保证墙体的承重能力。

扎丝嘛，就是用来把钢筋绑在一起的。

有了这些工具，咱们就可以开始动手了。

1.1.2 绑扎顺序绑扎钢筋的时候，要按照一定的顺序来进行。

一般来说，是从下往上，从左往右。

这样绑扎出来的墙体才会更加稳定。

当然啦，具体的顺序还要根据实际情况来定。

1.1.3 绑扎方法绑扎钢筋的方法有很多种，比如说环形绑扎、螺旋形绑扎等等。

但是，不管用哪种方法，都要注意以下几点：一是要把钢筋搭接好，二是要把钢筋弯成一个圆圈，三是要确保钢筋之间的距离均匀。

1.22.1 钢筋的弯曲在绑扎钢筋的过程中，有时候需要把钢筋弯曲成一个圆圈。

这个过程可不能马虎哦！要用力均匀地弯曲钢筋，让它变成一个漂亮的圆圈。

而且，弯曲后的钢筋还要进行检查，确保没有变形或者损坏。

2.1.2 钢筋的搭接在绑扎钢筋的过程中，还需要注意钢筋之间的搭接。

搭接的位置要选择得当，既要保证墙体的整体稳定性，又要避免浪费材料。

而且，搭接的地方还要用扎丝紧紧地固定住。

2.1.3 钢筋的间距在绑扎钢筋的过程中，还要注意钢筋之间的间距。

间距过大或过小都会影响墙体的承重能力。

所以，在绑扎钢筋之前，要先确定好每个钢筋之间的间距。

2.2 2.2 钢筋的检查在绑扎钢筋的过程中，还要不断地对已经绑扎好的钢筋进行检查。

看看有没有出现变形、损坏等问题。

如果发现有问题，要及时进行调整或者更换。

2.2.2 钢筋的加固在绑扎钢筋的过程中，还可以对一些关键部位进行加固。

比如说，在墙体的转角处、梁柱的连接处等等。

这样可以进一步提高墙体的稳定性和承重能力。

剪力墙钢筋的绑扎可不是一件简单的事情哦！咱们要严格按照规定的步骤和方法来进行。

剪力墙钢筋现场绑扎施工工艺流程一、引言剪力墙是建筑结构中用来承受竖向荷载和横向荷载的一种关键结构构件，其钢筋的正确绑扎施工对于结构的安全性和稳定性具有重要影响。

因此，本文将详细介绍剪力墙钢筋现场绑扎施工的工艺流程，旨在提高施工质量和效率，确保建筑结构的安全性和稳定性。

二、材料准备在进行剪力墙钢筋现场绑扎施工之前，首先需要准备好所需的材料和工具。

具体的材料包括钢筋、绑扎线和绑扎套管等。

而工具则包括裁剪钢筋的镊子、绑扎枪、绑扎钩和绑扎扳手等。

在准备过程中，需要对材料和工具进行检查，确保其完好无损，以免影响后续的施工工作。

三、测量布置在进行剪力墙钢筋现场绑扎施工前，需要进行对剪力墙的测量，确定钢筋的布置位置和长度。

测量时，需要根据设计图纸要求和现场实际情况进行精确测量，并在墙体上做好标示，以便后续的钢筋绑扎施工。

四、钢筋切割接下来是对钢筋进行切割。

根据测量结果和设计图纸要求，将钢筋用钢筋切割机进行切割，确保切割的长度和数量与现场需求相符。

在切割过程中，需要保证切割的平整和准确，确保后续的钢筋绑扎工作顺利进行。

五、钢筋绑扎钢筋绑扎是剪力墙钢筋现场施工的关键环节。

在绑扎过程中，首先需要根据设计要求，将钢筋按照预先布置的位置进行摆放。

然后，使用绑扎枪和绑扎线对钢筋进行绑扎，确保绑扎的牢固性和紧密性。

此外，还需要根据需要进行绑扎套管的设置，以增强钢筋的固定性和抗震性能。

六、验收和整理钢筋绑扎完成后，需要进行验收和整理工作。

验收时，需要对绑扎的牢固性和位置准确性进行检查，确保符合设计要求和规范标准。

同时，还需要对施工现场进行整理，清除杂物和保持清洁，以确保后续的工作环境良好。

七、安全措施钢筋现场绑扎施工是一项高风险的作业，因此需要严格遵守相关的安全操作规程。

在施工过程中，需要佩戴好相关的劳动防护用品，比如安全帽、安全鞋和手套等。

此外，还需要加强安全教育和培训，提高工人的安全意识和技能水平，确保施工过程中的安全性和稳定性。

剪力墙钢筋绑扎工艺流程
剪力墙钢筋绑扎工艺流程
剪力墙钢筋的绑扎是确保墙体结构安全和稳定的重要环节。

以下是剪力墙钢筋绑扎的工艺流程：
1. 准备材料和工具：
- 钢筋：根据设计要求准备好符合规范的钢筋。

- 扳手：用于固定扭紧钢筋。

2. 测量和标记：
- 使用测量工具（如卷尺）准确测量墙体上的钢筋的长度和位置。

- 根据设计图纸，在墙体上做好标记，指示将来放置钢筋的位置。

3. 钢筋摆放：
- 根据标记，将钢筋按照设计要求摆放在墙体上。

- 根据构造节点的要求，进行锚固和连接。

4. 钢筋绑扎：
- 用铁线将钢筋捆绑在一起，并确保绑扎牢固。

- 绑扎时应注意保持钢筋的正确位置和间距，保证符合设计要求。

5. 定位和调整：
- 在绑扎过程中，根据需要进行钢筋的定位和调整，以确保其准确对齐。

6. 检查和验收：
- 检查绑扎后的钢筋是否符合设计要求和规范规定。

- 完成钢筋绑扎后，由专业人员进行验收，确保质量合格。

7. 防护：
- 绑扎完成后，在适当的时间内进行墙体的养护和防护，以保证钢筋的使用寿命和墙体结构的稳定性。

剪力墙钢筋绑扎工艺流程是确保墙体结构稳定和抗震性能的重要环节。

通过准确测量、标记、摆放、绑扎和检查等步骤，能够确保钢筋的正确安装和固定，提高墙体的抗震能力和整体结构安全。

绑扎工艺流程的正确执行对于施工质量和结构的可靠性具有重要意义。

剪力墙墙钢筋绑扎施工标准方案剪力墙墙钢筋绑扎施工标准方案1. 引言剪力墙在建筑结构中起着至关重要的作用，能够提供良好的抗震性能和承载能力。

墙体的钢筋绑扎施工是确保剪力墙性能的关键步骤之一。

本旨在提供剪力墙墙钢筋绑扎施工的标准方案，确保施工过程中的质量和安全。

2. 施工前准备2.1. 设计文件准备- 确保有准确的剪力墙设计文件，包括结构图、剖面图和详细的构造说明。

2.2. 材料准备- 按照设计要求准备好所需的钢筋、钢丝绳、绑扎工具等材料和设备。

3. 施工现场准备3.1. 现场布置- 确定好剪力墙施工区域，清理并平整地面，进行标线和支撑工作。

3.2. 现场安全- 安排好安全警示标志，确保施工现场的安全。

4. 钢筋安装4.1. 钢筋预埋- 根据设计要求，在浇筑混凝土前预先埋设好钢筋。

4.2. 钢筋定位- 使用工具和测量仪器准确地确定钢筋的位置和尺寸。

4.3. 钢筋连接- 采用焊接、螺纹连接等方法，确保钢筋的连接牢固。

4.4. 钢筋纵向布置- 按照设计要求将钢筋按照一定的间距布置在墙体内，并保持垂直和水平。

4.5. 钢筋横向布置- 根据设计要求，在墙体内布置横向钢筋，并确保与纵向钢筋的连接。

4.6. 钢筋清理- 清除钢筋表面的锈蚀、污物等杂质，确保钢筋与混凝土的粘结性。

5. 钢筋绑扎5.1. 绑扎工具和材料准备- 准备好适合的钢丝绳、钳子、扳手等绑扎工具和材料。

5.2. 绑扎方法- 使用适当的绑扎方法，将钢筋进行牢固的绑扎。

6. 施工质量控制6.1. 现场监督- 安排专人进行施工现场监督，确保施工按照标准方案进行。

6.2. 质量检查- 对施工过程中的钢筋安装和绑扎进行定期检查，确保质量合格。

6.3. 施工记录- 记录施工过程中的关键环节和问题，并妥善保存。

7. 施工验收7.1. 施工质量检查- 对已完成的剪力墙墙体进行质量检查，确保达到设计要求。

7.2. 施工验收标准- 根据相关标准和规范进行施工验收，确保施工质量符合要求。

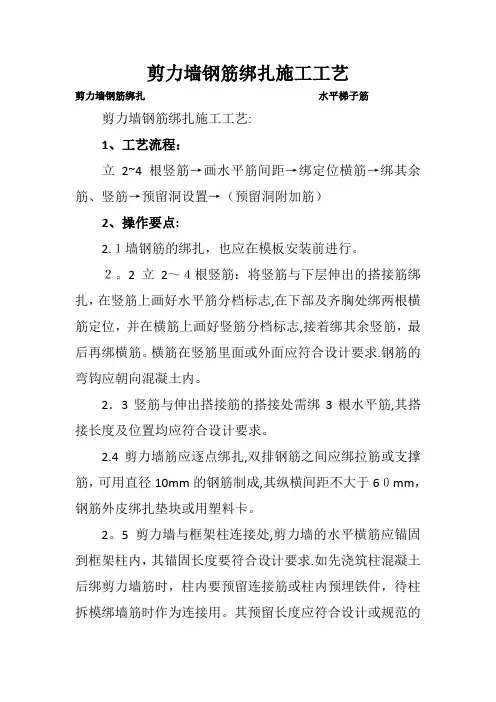

剪力墙钢筋绑扎施工工艺剪力墙钢筋绑扎水平梯子筋剪力墙钢筋绑扎施工工艺:1、工艺流程：立2~4根竖筋→画水平筋间距→绑定位横筋→绑其余筋、竖筋→预留洞设置→（预留洞附加筋）2、操作要点:2.１墙钢筋的绑扎，也应在模板安装前进行。

２。

2立2～４根竖筋：将竖筋与下层伸出的搭接筋绑扎，在竖筋上画好水平筋分档标志,在下部及齐胸处绑两根横筋定位，并在横筋上画好竖筋分档标志,接着绑其余竖筋，最后再绑横筋。

横筋在竖筋里面或外面应符合设计要求.钢筋的弯钩应朝向混凝土内。

2．3竖筋与伸出搭接筋的搭接处需绑3根水平筋,其搭接长度及位置均应符合设计要求。

2.4剪力墙筋应逐点绑扎,双排钢筋之间应绑拉筋或支撑筋，可用直径10mm的钢筋制成,其纵横间距不大于6０mm，钢筋外皮绑扎垫块或用塑料卡。

2。

5剪力墙与框架柱连接处,剪力墙的水平横筋应锚固到框架柱内，其锚固长度要符合设计要求.如先浇筑柱混凝土后绑剪力墙筋时，柱内要预留连接筋或柱内预埋铁件，待柱拆模绑墙筋时作为连接用。

其预留长度应符合设计或规范的规定.2。

６剪力墙水平筋在两端头、转角、十字节点、连梁等部位的锚固长度以及洞口周围加固筋等,均应符合设计抗震要求。

2。

7墙体钢筋从楼板面或暗柱边起步距离为50mm。

2．8梯子筋、Ｆ卡顶模棍长度为：墙厚—2mm，，采用切割锯切割，顶模棍两端涂防锈漆。

２．9预留洞处墙筋切割或调整应规范，按设计图纸和规范要求设置附加筋，固定预留洞盒钢筋不允许焊接主筋固定．合模后对伸出的竖向钢筋应进行修整,宜在模板上口上20０mm左右绑一道水平梯子筋定位，浇筑混凝土时应有专人看管，浇筑后再次调整以保证钢筋位置的准确。

3、质量要求：3．1钢筋进场时,应按现行国家标准《钢筋混凝土用热轧带肋钢筋》等的规定抽取试件作力学性能及重量偏差检验，其质量必须符合有关标准的规定。

３。

2钢筋规格、形状、尺寸、数量、锚固长度、接头位置,必须符合设计施工图纸及规范的规定，如有变更，需办理设计变更文件。

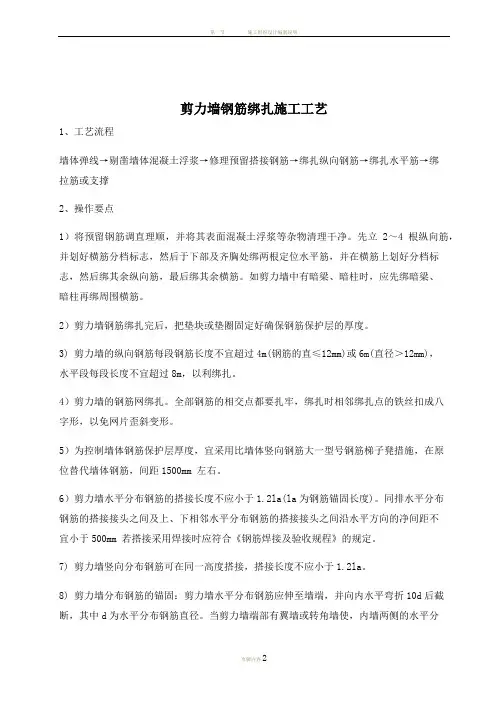

剪力墙钢筋绑扎施工工艺1、工艺流程墙体弹线→剔凿墙体混凝土浮浆→修理预留搭接钢筋→绑扎纵向钢筋→绑扎水平筋→绑拉筋或支撑2、操作要点1）将预留钢筋调直理顺，并将其表面混凝土浮浆等杂物清理干净。

先立2～4根纵向筋，并划好横筋分档标志，然后于下部及齐胸处绑两根定位水平筋，并在横筋上划好分档标志，然后绑其余纵向筋，最后绑其余横筋。

如剪力墙中有暗梁、暗柱时，应先绑暗梁、暗柱再绑周围横筋。

2）剪力墙钢筋绑扎完后，把垫块或垫圈固定好确保钢筋保护层的厚度。

3) 剪力墙的纵向钢筋每段钢筋长度不宜超过4m(钢筋的直≤12mm)或6m(直径＞12mm)，水平段每段长度不宜超过8m，以利绑扎。

4）剪力墙的钢筋网绑扎。

全部钢筋的相交点都要扎牢，绑扎时相邻绑扎点的铁丝扣成八字形，以免网片歪斜变形。

5）为控制墙体钢筋保护层厚度，宜采用比墙体竖向钢筋大一型号钢筋梯子凳措施，在原位替代墙体钢筋，间距1500mm 左右。

6）剪力墙水平分布钢筋的搭接长度不应小于1.2la(la为钢筋锚固长度)。

同排水平分布钢筋的搭接接头之间及上、下相邻水平分布钢筋的搭接接头之间沿水平方向的净间距不宜小于500mm 若搭接采用焊接时应符合《钢筋焊接及验收规程》的规定。

7) 剪力墙竖向分布钢筋可在同一高度搭接，搭接长度不应小于1.2la。

8) 剪力墙分布钢筋的锚固：剪力墙水平分布钢筋应伸至墙端，并向内水平弯折10d后截断，其中d为水平分布钢筋直径。

当剪力墙端部有翼墙或转角墙使，内墙两侧的水平分布钢筋和外墙内侧的水平分布钢筋应伸至翼墙或转角墙外边，并分别向两侧水平弯折后截断，其水平弯折长度不宜小于15d。

在转角墙处，外墙外侧的水平分布钢筋应在墙端外角处弯入翼墙，并与翼墙外侧水平分布钢筋搭接。

搭接长度为1.2la。

带边框的剪力墙，其水平和竖向分布钢筋宜分别贯穿柱，梁或锚固在柱、梁内。

9) 剪力墙洞口连梁应沿全长配置箍筋，箍筋直径不宜小于6mm，间距不宜大于150mm。

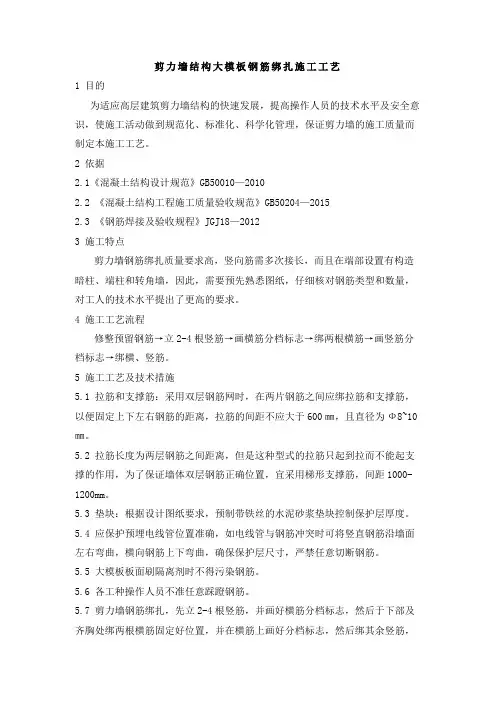

剪力墙结构大模板钢筋绑扎施工工艺1 目的为适应高层建筑剪力墙结构的快速发展，提高操作人员的技术水平及安全意识，使施工活动做到规范化、标准化、科学化管理，保证剪力墙的施工质量而制定本施工工艺。

2 依据2.1《混凝土结构设计规范》GB50010—20102.2 《混凝土结构工程施工质量验收规范》GB50204—20152.3 《钢筋焊接及验收规程》JGJ18—20123 施工特点剪力墙钢筋绑扎质量要求高，竖向筋需多次接长，而且在端部设置有构造暗柱、端柱和转角墙，因此，需要预先熟悉图纸，仔细核对钢筋类型和数量，对工人的技术水平提出了更高的要求。

4 施工工艺流程修整预留钢筋→立2-4根竖筋→画横筋分档标志→绑两根横筋→画竖筋分档标志→绑横、竖筋。

5 施工工艺及技术措施5.1 拉筋和支撑筋：采用双层钢筋网时，在两片钢筋之间应绑拉筋和支撑筋，以便固定上下左右钢筋的距离，拉筋的间距不应大于600㎜，且直径为Ф8~10㎜。

5.2 拉筋长度为两层钢筋之间距离，但是这种型式的拉筋只起到拉而不能起支撑的作用，为了保证墙体双层钢筋正确位置，宜采用梯形支撑筋，间距1000-1200mm。

5.3 垫块：根据设计图纸要求，预制带铁丝的水泥砂浆垫块控制保护层厚度。

5.4 应保护预埋电线管位置准确，如电线管与钢筋冲突时可将竖直钢筋沿墙面左右弯曲，横向钢筋上下弯曲，确保保护层尺寸，严禁任意切断钢筋。

5.5 大模板板面刷隔离剂时不得污染钢筋。

5.6 各工种操作人员不准任意踩蹬钢筋。

5.7 剪力墙钢筋绑扎，先立2-4根竖筋，并画好横筋分档标志，然后于下部及齐胸处绑两根横筋固定好位置，并在横筋上画好分档标志，然后绑其余竖筋，最后绑其余横筋。

5.8 剪力墙钢筋搭接：水平钢筋和竖向钢筋的搭接要相互错开。

5.9 剪力墙钢筋的锚固。

5.9.1 剪力墙的水平钢筋在端部应根据设计要求增加门形铁或暗柱。

5.9.2 剪力墙的水平钢筋在“丁”字节点及转角节点的绑扎锚固按设计要求绑扎。

剪力墙钢筋绑扎方法
1墙体分布筋搭接：底层分布竖筋往上层甩出大于40d高度，加强区两次接头钢筋端部错开高度750mm，接头数量在同一平面内不超过50％，见下图。

2暗柱的竖向钢筋连接：与监理、设计院协商后确定。

3墙体钢筋绑扎技术要点：首先根据所弹墙边线，调整调直墙体预留钢筋；绑扎时竖筋在里水平筋在外；地下室外墙，水平钢筋在竖向钢筋内侧。

先立2-4片墙体竖向钢筋网，其间距1200
1500之间，根据控制标高与下
——
层伸出的搭接钢筋绑扎，然后于下部齐胸处绑扎两根水平筋，并在水平钢筋上画好竖向钢筋的间距，搭接竖向钢筋，绑扎水平
钢筋。

钢筋纵横位置由楼梯间竖向钢筋与垫块来控制。

有防水要求的墙体，绑扎丝扣严禁外露。

墙筋应逐扣绑扎，其搭接长度、位置要符合设计和规范要求。

搭接处应在中心和两端用铁丝绑牢。

• 墙体节点及门窗洞口处，暗梁、连梁等搭接位置及锚固长度按设计及规范要求。

配合其他工种安装预埋铁管件，预留洞口其位置、标高均符合设计要求，大于300mm洞口设置加强筋。

• 封模以后，对伸出的墙体钢筋进行校正，并绑扎一道临时定位筋，水平筋保护层15mm，墙体浇灌混凝土时安排专人看管钢筋，发现钢筋位移和变形及时调整。

剪力墙钢筋现场绑扎施工工艺流程英文回答：To begin with, the construction process of reinforcing shear walls involves several steps. Firstly, the steel bars, also known as rebars, need to be cut to the requiredlengths according to the design specifications. This can be done using a rebar cutter or a cutting torch.Once the rebars are cut, the next step is to preparethe rebars for binding. This involves cleaning the rebarsto remove any rust, dust, or debris that may affect thebond between the rebars and the concrete. Cleaning can be done using a wire brush or a power tool with a wire brush attachment.After cleaning, the rebars are ready to be tied together. This is done using steel wire, commonly known as tie wire. The tie wire is wrapped around the rebars at the intersection points and twisted using a rebar tying tool.The tool automatically cuts the wire and twists it to secure the rebars together.It is important to ensure that the rebars are properly spaced and aligned during the tying process. This can be achieved by using spacers or chairs to maintain the desired distance between the rebars. Additionally, a level or a plumb bob can be used to check the vertical alignment of the rebars.Once all the rebars are tied together, the next step is to secure them in place before pouring the concrete. This is done using rebar supports or rebar chairs. These supports are placed under the rebars to elevate them off the ground and maintain their position during the concrete pouring process.After the concrete is poured and cured, the rebars become an integral part of the shear wall, providing strength and stability to the structure.中文回答：首先，剪力墙钢筋的施工过程涉及几个步骤。

建筑主体钢筋工程剪力墙墙体钢筋绑扎施工工艺及方法要点
(1)施工工艺
调整预留搭接筋→立2～4根竖筋→画横筋分档标志→绑二根横筋→画竖筋分档标志绑横、竖筋→钢筋验收
(2)施工方法要点
先立2～4根竖筋，并画好横筋分档标志，然后于下部及齐胸处绑两根横筋固定好位置，并在横筋上分档标志，然后绑其余竖筋，最后绑其余横筋。

墙体双排钢筋应绑拉筋，拉筋直径不小于φ6，间距不大于600mm，拉筋与墙立筋钢筋钩牢。

为保证两排钢筋的相对距离，宜采用绑扎定位用的梯形支撑筋，间距1000～1100mm。

墙的水平钢筋“丁”字节点及转角节点的绑扎锚固按设计要求绑扎。

墙洞口周围应绑扎补强钢筋，其锚固长度应符合设计要求。

双向受力钢筋必须全部绑扎牢固。

双排钢筋网片之间应绑扎定位用的双十字固定支撑筋，以保证网片的相对距离，其间距不宜大于1米，其支撑两头均刷防锈漆。

钢筋搭接：水平钢筋和竖向钢筋的搭接要相互错开。

钢筋的搭接位置、接头长度均应符合设计及施工规范要求，保证同一截面钢筋接头数量不超过截面钢筋数量的50%。

连梁进入墙体两端长度范围内箍筋数量：顶层要求全长度按间距绑扎，其它层每边一道箍筋。

(3)钢筋位移控制措施
墙体钢筋工程控制位移的手段：墙体钢筋双F卡：为保证墙体几何尺寸和混凝土保护层的正确，在墙体的上、中、下布置双F卡。

墙体竖向钢筋控制：为了控制钢筋的位移，在浇注混凝土前，墙体钢筋在模板上口加水平梯子筋，在浇注顶板混凝土时，在顶板上皮处加水平梯子
筋。

墙体水平钢筋控制：墙体水平钢筋位移利用梯子筋控制。

梯子筋顶撑短棍两端应打磨，涂刷防锈漆。

梯子筋主筋采用ф14，代墙体竖向钢筋。

全现浇剪力墙结构钢筋绑扎工程组织施工方案一、施工准备1.组织施工前，对现浇剪力墙结构的施工图进行仔细审查，了解墙体的结构、构造要求和钢筋配筋情况。

2.根据设计图纸，制定钢筋绑扎工程施工方案，并进行合理布置和组织施工人员。

3.配备所需施工机具、设备和劳动保护用品，确保施工安全。

二、施工流程1.施工现场布置（1）确定并标示墙体的轴线，安装墙体竖楼模板，并进行水平、垂直检查。

（2）根据图纸要求设置各种施工支撑，确保墙体的稳定和安全性。

2.钢筋绑扎（1）按照设计要求，将墙体横向纵向的基本筋（贯通筋、连通筋、挠性基本筋等）先绑扎完成。

（2）依据设计图纸和钢筋加工图纸，将剪力墙的主筋和箍筋进行割断、弯曲处理，并按照构造要求进行预安装。

（3）根据设计规定的套筒长度和间距，在墙体模板上预留出固定套筒的位置。

（4）将墙体预留的套筒位置进行检查，检查无误后进行预埋设施的固定，包括套筒、启板、连接杆等。

（5）按照设计要求，将主筋和箍筋依次穿过预埋的套筒，并进行合理的布置和绑扎。

（6）在绑扎过程中，要确保筋间间距、弯曲半径和绑扎节点的合理性和准确性。

（7）每一道钢筋绑扎完成后，进行验收，确保绑扎质量符合要求。

3.隐蔽工程验收完成钢筋绑扎工程后，进行隐蔽工程验收，包括墙体表面平整度、钢筋间距、弯曲半径等的检查，并进行记录和报验，确保施工质量。

4.清理整理绑扎工程完成后，对现场进行清理整理，清除施工材料和垃圾，保持施工现场的整洁和安全。

三、施工安全措施1.施工现场设置警示标志，保证施工区域安全。

2.施工人员必须佩戴安全标识，严禁穿拖鞋、裸露上身等不安全行为。

3.使用机具、设备前必须进行安全检查，确保设备完好无损。

4.确保施工现场周边的临时围栏、标志牌等安全设施完善、醒目。

5.施工过程中，禁止在高空作业、穿越梁、开门窗等危险操作。

6.施工人员必须穿戴安全帽，防护手套，劳动保护鞋等劳动防护用品，并适时进行安全知识培训。

7.施工现场必须保持整洁，钢筋绑扎工具必须放置在指定位置，防止滑落和掉落。

建筑剪力墙钢筋怎么绑扎才能一次合格？[优质文档首发]施工工艺：立定位竖筋画横向水平筋分档线绑扎定位梯绑扎竖向筋绑扎水平筋。

1、在底板混凝土上弹出墙身及门窗洞口位置线，校正预埋插筋，墙模板采用跳间支模。

2、先绑2～4根竖筋，并画好横筋分档标志，然后在下部及齐胸处绑两根定位梯。

3、为保证剪力墙筋的间距和保护层的厚度，沿墙高每两米（分布筋间距倍数）设置一道墙体水平定位梯。

4、混凝土墙上非连续的、不大于800mm的洞口在每侧补强钢筋不小于被切断钢筋截面面积的一半。

当墙上设备预留孔洞不大于200mm时，钢筋不得切断；钢筋沿洞边绕过；大于300mm时，洞口加筋为洞口切断钢筋面积均分为洞口两侧，所有的洞口应和各专业配合先预留不得后凿。

5、墙筋为双向受力钢筋，所有钢筋交叉点应逐点绑扎，双排钢筋之间绑扎拉筋。

6、在墙筋内外侧应扣上专用塑料垫块，以保证保护层的厚度。

7、各连接点的抗震构造钢筋及搭接锚固长度：8、配合其他工种安装预埋管件、预留洞口等，其位置，标高均要符合要求。

9、核心筒剪力墙绑扎工艺流程清理基层将成型的钢筋运至工作面暗柱钢筋进行螺纹连接接头验收暗柱钢筋绑扎定位梯绑扎暗梁、过梁绑扎墙体钢筋绑扎进行三检交下道工序。

9.1、暗柱要用线坠吊垂直，吊好后用钢筋临时定位。

9.2、暗柱与箍筋采用缠扣，梁与箍筋采用套扣墙体筋绑扣采用顺扣逐点绑扎牢固，并隔行换向。

两根钢筋搭接处两头及中间用绑丝绑扎牢固。

搭接长度必须满足要求，并能保持在搭接范围内绑扎三道水平钢筋。

绑丝下料要量好尺寸，绑丝头外露长度不大于20mm，绑丝端头朝向墙、柱中。

9.3、墙、柱变截面时钢筋按1:6调整，满足保护层的要求，墙体钢筋、暗柱钢筋要垂直。

9.4、过梁筋绑扎时，用水准尺进行调平，箍筋要求间距均匀，垂直于梁主筋，起步筋第一道在柱内距外侧主筋50mm，第二道在柱外，距主筋50mm；封顶梁时，箍筋满绑。

9.5、各种定位卡具是保证钢筋排距，间距，位置准确的工具，所以必须尺寸准确，使用得当，保证完好。

钢筋混凝土剪力墙钢筋绑扎施工工法在建筑工程中，钢筋混凝土剪力墙是一种常见且重要的结构形式，其具有良好的抗震性能和承载能力。

而钢筋绑扎作为剪力墙施工中的关键环节，直接影响着剪力墙的质量和结构安全。

下面将详细介绍钢筋混凝土剪力墙钢筋绑扎的施工工法。

一、施工准备1、技术准备熟悉施工图纸，明确剪力墙的配筋要求、钢筋规格、间距等参数。

编制施工方案，并向施工人员进行技术交底。

2、材料准备根据设计要求，准备好各种规格的钢筋，确保钢筋质量符合国家标准。

同时，准备好扎丝、垫块等辅助材料。

3、工具准备准备好钢筋钩子、扳手、卷尺、粉笔等工具。

4、作业条件准备（1）剪力墙的模板已经安装完毕，并经过验收合格。

（2）在模板上已经弹出了钢筋的位置线。

二、钢筋加工1、钢筋调直采用调直机对弯曲的钢筋进行调直，确保钢筋的直线度符合要求。

2、钢筋切断根据设计长度，使用钢筋切断机将钢筋切断。

切断时，要保证切口平整，不得有马蹄形或起弯现象。

3、钢筋弯曲使用钢筋弯曲机将钢筋按照设计要求进行弯曲，弯曲角度和弯曲半径要符合规范规定。

三、钢筋绑扎1、立筋绑扎（1）在剪力墙的底部，按照设计要求将立筋与基础钢筋进行连接。

（2）在立筋上画出水平筋的位置线，然后按照位置线绑扎水平筋。

（3）立筋的接头应相互错开，同一截面内的接头数量不得超过钢筋总数的 50%。

2、水平筋绑扎（1）将水平筋与立筋交叉点全部绑扎牢固，绑扎时应注意扎丝的方向，不得使扎丝外露。

（2）水平筋的间距应符合设计要求，偏差不得超过±10mm。

3、拉筋绑扎（1）按照设计要求设置拉筋，拉筋应勾住水平筋和立筋的交叉点。

（2）拉筋的间距应符合设计要求，呈梅花形布置。

4、钢筋保护层控制（1）在钢筋与模板之间设置垫块，垫块的强度应不低于剪力墙混凝土的强度。

（2）垫块的间距应符合规范要求，一般为每平方米不少于 4 个。

四、质量检查1、钢筋规格、数量和间距检查对照设计图纸，检查钢筋的规格、数量和间距是否符合要求。
