弯管机控制系统应用说明书修订稿

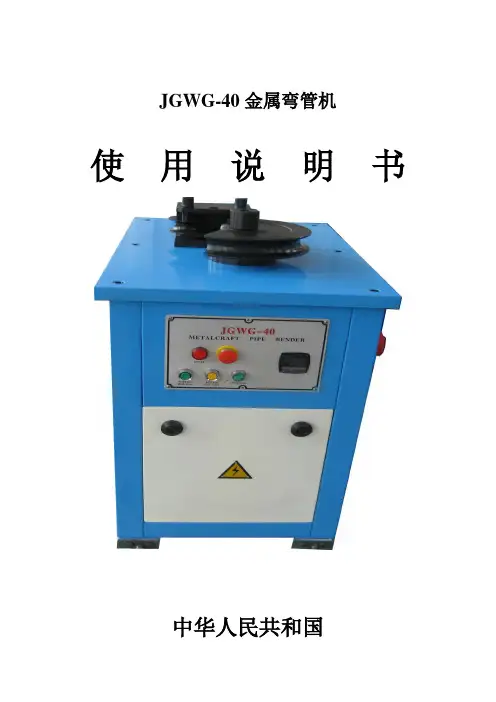

JGWG-40金属弯管机使用说明书中华人民共和国富盛机械制造有限公司目录1 概述2 技术参数及加工能力3 用户使用指南4 电器系统5 机器的润滑、维护和保养注恴：此图只适用于JGW-40JGWG金属弯管机使用说明书1 概述1.1主要用途及适用范围本公司设计生产的JGWG金属弯管机, 是一种专用电动机械设备。

该设备利用金属材料的塑性变形对金属进行弯弧加工。

广泛应用于建筑业、装潢装饰业、家俱业、市政园林等行业，是现代装饰工程必备的专用设备。

该机采用点动单件操作，同时可通过数码程序控制，进行半自动操作，适应批量连续作业。

整机结构简单，操作方便，具有耗电小、效率高等特点，是理想的弯管加工设备。

1.2 机床使用注意事项本机床使用前请按照本说明书进行，并注意下列事项。

1.2.1机床属轻型机床，切勿超负荷工作。

1.2.2机床安装好后擦净防锈油，要仔细检查各部紧固螺钉等是否在运输过程中有松动。

安装脚踏开关。

1.2.3确认一切正常后把控制面板（自动/ 手动）旋钮旋转到手动位置按主轴顺时针方向送电试车。

1.3 安全与防护1.3.1本机床电机转数出厂时设定了电机转数，不允许提高电机转数工作。

1.3.2装卸模具时必须停止机床主轴旋转运动，关闭电源，在确认安全的情况下才能操作。

1.4 基本常识1.4.1机床附近留有足够的空间，并保持地面干净。

1.4.2操作机床时必须使用防油的劳保鞋、劳保工作服。

1.4.3操作者身上外露过长的东西，如头发、衣袖口等必须保藏或扎紧。

1.4.4机床在工作状态时，操作工不得用手接触旋转主轴及模具。

1.4.5在清扫、擦拭或检查机床前，必须切断电源。

2 技术参数及加工能力：注意：本参数及加工能力使用于低碳钢。

3 用户使用指南3.1空载运行3.1.1 操作前可进行试运行，接通电源，电源指示灯亮。

3.1.2 把旋钮开关拔至手动或自动位置。

3.1.3踩脚踏开关，此时会正转弯弧或反转复位等运作，反复几次确定运转正常，空载运行完成。

3801(E) 3802(E) 3811(E) 3812(E) 3813(E) 弯管机中文操作手册3814(E)艾默生管道工具（上海）有限公司重要提示为 了 您 自 身 的 安 全，请 在 组 装 和 使 用 此 类 产 品 之前，必 须 首 先 阅 读 完 本 手 册，明 确 此 设 备 的 独 特 操 作、应 用 及 可 能 出 现 的 问 题。

3801(E)、3802(E)、3811(E)、3812(E)、3813(E)、3814(E) 型弯管机操作指导警告！在使用设备前，请仔细阅读操作手册和遵守安全规范。

如果你对使用该工具有任何疑问，请立即联系你的RIDGID产品经销商以获得正确的信息。

如果没有理解和遵守操作手册的要求，那么有可能会导致电击、火灾或者其它人身伤害事故的发生。

请妥善保存本操作手册！工具组装1. a. 1¼″、2″和3″弯管机的组装把弯管机支架连同其支撑放在平整的地面上，并且沿着圆孔处装入到液压泵活塞杆的前部。

然后插入U型插销，这样液压泵活塞杆与弯管机支架就安装到位了。

1. b. 4″弯管机的组装- 把底座主梁放置在平整地面上；- 安装底部的翼板到主梁上；- 把泵安装到主梁上，和底部翼板钩在一起，并且在泵的尾部用两个M10的螺栓进行固定；- 在底部翼板上安装角支撑和所需要使用的弯曲模头；- 安装上部翼板到角支撑上，并且和泵钩在一起；- 在上下翼板和模头间插入固定销。

4″弯管机的组装示意图上部翼板4″弯管机用液压泵带固定销的角支撑下部翼板底部主梁2. 根据所要弯曲管子的直径来选择弯曲模头，并且安装到活塞杆头部。

另外，翼板上标明了管子的尺寸，按照实际需要弯曲管子的直径把角支撑放在相应的翼板孔上，并且要确保固定销完全穿过了上下翼板和角支撑。

否则会损坏弯管机。

弯管操作1. 液压泵上的堵塞帽是一个穿透式的结构，允许空气从里面释放出来。

因此，在弯管机在搬运过程中，一定要把堵塞帽拧紧，而在使用过程中，则要稍微松一下。

乔升弯管机说明书摘要：一、乔升弯管机简介二、弯管机主要功能与特点三、弯管机操作步骤与注意事项四、弯管机维护与故障排除正文：一、乔升弯管机简介乔升弯管机是一款高性能、高效率的弯管设备，广泛应用于金属管材的弯曲加工。

本机采用先进的数控技术，具有操作简便、定位精确、性能稳定等特点。

适用于各种行业如建筑、家具、汽车制造等领域。

二、弯管机主要功能与特点1.数控系统：乔升弯管机采用高性能数控系统，实现精确控制，提高弯曲质量。

2.多功能操作：弯管机具有多种弯曲功能，如单曲率、双曲率和斜率弯曲，满足不同管材的弯曲需求。

3.自动定位：弯管机具有自动定位功能，提高生产效率，降低劳动强度。

4.安全防护：设备配备完善的安全防护措施，确保操作人员的人身安全。

5.结构紧凑：乔升弯管机结构紧凑，占地面积小，便于安装和移动。

三、弯管机操作步骤与注意事项1.操作前准备：检查电源、油泵、油路是否正常，清理工作区域。

2.管材放置：将待弯管材放置在弯管机上，确保管材稳定。

3.输入参数：根据管材规格和弯曲要求，输入相应的参数。

4.启动设备：按下启动按钮，启动弯管机。

5.操作控制：根据需求，操作控制面板，完成弯曲过程。

6.停止设备：完成弯曲后，按下停止按钮，关闭弯管机。

注意事项：1.操作过程中，严禁将手伸入弯曲区域。

2.确保电源、油泵、油路正常，防止设备故障。

3.定期检查弯管机部件，如有损坏，及时更换。

4.保持设备清洁，避免进水、灰尘等影响设备性能。

四、弯管机维护与故障排除1.定期给弯管机润滑，确保各部件运转顺畅。

2.定期检查电气系统，确保设备正常工作。

3.如发现故障，及时停机检查，切勿带病运行。

4.故障排除后，进行试运行，确认设备正常后再投入使用。

以上就是乔升弯管机的简介、功能特点、操作步骤、注意事项及维护故障排除。

数控弯管机操作手册(V1.0)目录第1章系统配置及安装 (1)1.1配置及说明 (1)1.2安装及位置图 (1)1.3.1一般规格 (3)1.3.2功能/性能规格 (4)1.3.3数字输入输出规格 (4)第2章按键说明 (6)2.1操作面板按键位置图(见图2-1) (6)2.2页面选择键 (6)2.3数字键 (7)2.4游标及系统功能键 (7)2.5机器操作模式 (7)2.6手动操作键 (8)第3章弯管机控制器的调试与设定 (10)3.1安装时的注意事项 (10)3.2调试参考 (10)3.3输入数据方法 (10)3.4页面操作说明 (11)3.4.1机器监视画面 (11)3.4.3输入输出检测 (19)3.4.4报警记录 (20)3.4.5机械参数（密码参数） (20)第四章系统连接 (26)4.1接线图 (26)4.2报警原因及排除 (30)注意事项1：设计注意事项危险外部电源发生异常，弯管机控制器发生故障时，为了使整个系统安全工作，请务必在弯管机控制器的外部设置安全电路。

由于输出单元的继电器，晶体管故障，会出现输出无法控制的状况。

为使机器能安全运行，对于与重大事故相关的输出信号，请设计外部电路保护机构。

2：安装时的注意事项注意本系统在一般规格环境中使用。

请勿在下列场所使用：有灰尘，油烟，异点性尘埃，腐蚀性气体，可燃性气体，暴露于高温，结露，风雨的场所。

电击，火灾，误操作也会造成产品损坏。

在进行螺丝孔或导线加工时，不要使铁屑或电线头落入控制器内，否则有可能引起火灾，故障，误操作等。

3：布线时的注意事项危险必须把外部电源全部切断后，才能进行安装、接线等操作，否则会引起触电或产品损坏。

在安装、布线等工作结束后通电、运行时，必须装上端子盖板，以免引起触电。

注意请按照本手册记载的内容对专用接线端进行AC电源的接线。

如果把AC电源接入直流输入输出端子，会烧坏弯管机控制器。

请不要用外部电源对基本单元供电，对空端子请勿从外部布线，否则会损坏产品。

HP-75目录安全注意事项………………………………………………………….. . 3一、基本介绍 (4)1.电器安装说明2.机械本体安装说明3.机械特色简介二、功能及构造说明 (4)1.功能简介2.外型尺寸3.使用能源及规格4.适用规格三、调整设定及操作说明 (5)1.电控箱操作面板说明2.操作解说A：手动操作步骤B：自动操作步骤四、尺寸调整及注意事项 (6)五、电控互锁注意事项 (8)六、紧急停止注意事项 (8)七、机械保养 (8)八、主要液压元件附录 (9)九、易损件表 (9)安全注意事项1.安装时请注意电源电压是否正确。

2.机械动作前，请详读操作说明。

3.机械动作中，严禁身体各部位接近机械运动部分。

4.更换模具时，请确实切断电源。

5.机械做保养时，请确实切断电源。

6.尺寸调整时，请依照操作说明进行。

半自动长U 型管弯管机是热交换器生成线上把退火矫直铜管切断料铜管弯制成长U 型弯管的一种专用设备.该设备全部采用液压传动，手动上下料，具有手动、自动二种操作程序可供选择。

自动工作程序为：手工上料到位→夹紧→弯曲前进→芯轴后退→夹紧松→退料→退料复位→弯曲后退（复位）→芯轴前进。

弯曲前润滑为弯曲芯轴前端自动加油/人工给油（建议用挥发油）（一）机械构造：本机由穿管导向、翻转弯曲、自动退料等部分组成。

（二）设备配置：1) φ9.0×25 弯曲模一套；2) φ9.0 弯曲芯轴4 件；3) φ9.0 用导向管一套；（三）U 型管的弯管质量：1. 管口应平齐，直边长度误差≤1.0mm（直管长度误差除外）2. 弯曲部分椭圆度≤8%。

3. 直管夹紧部分不圆度＜0.3mm。

（四）HP-75 型管半自动弯管机主要特点:采用可编程序控制器,具有自动和手动控制两种操作功能;每个工作循环可以同时加工四个工件;通过装换相关零部件,可以弯制不同规格长U 形管.（注:本机供货时,只按合同提出供一种规格加工部件,用户如需要弯制一种以上规格时,必须另行订购附件.）1.电器安装说明：A:电源接通之前，请先确认电压是否正确，以免烧毁电控系统。

目录一、控制系统概述 (3)1-1．系统简介 (3)1-2．控制原理 (4)1-3．系统配置 (4)1-4．操作说明 (4)1-5．外观尺寸及安装 (5)二、操作说明 (7)2-1．操作流程 (8)2-2．文本画面介绍 (9)2-2-1．帮助画面 (9)2-2-2．手动模式画面 (10)2-2-3．自动模式画面 (11)2-2-4．试机模式画面 (13)2-2-5．报警提示画面 (14)2-2-6．画面编号表 (15)三、电气图说明 (16)3-1．输入输出配置表 (16)3-2．电气接线图 (17)图A：PLC本体接线图 (17)图B：电磁阀接线图 (17)图C：油泵电机、文本显示器接线图 (18)一、控制系统概述组成多角度高速自动液压弯管机控制系统。

此系统的功能与特点如下：➢多种工作模式可选分手动、自动、试机多种操作方式，并可满足有芯棒和无芯棒，有辅助和无辅助，全循环和半循环，单角度和多角度选择不同控制要求场合的特定需要；➢高速计数频率高达200KHz采用AB相计数，最高频率可达到200KHz。

且PLC控制器计数器可设为四倍频计数模式，使编码角度更加精确。

➢强大的档案功能可存储400种产品型号，每种型号可设定10个弯管角度参数，可满足多种复杂、多角度的要求，并可对工作进度进行实时监控显示；➢参数修改方便可自由调整设定“夹紧时间”、“退夹时间”、“进芯时间”、“取管时间”、“修正角度”，满足实际工艺要求，以及防止机械上的动作延时造成的次品；➢试机模式可选择试机模式，用于机械的磨合，符合权限的人才可选择试机模式，对不同的用户进行不同的操作从而保证系统安全；➢ 密码功能可设定机械的使用期限，应用密码限制功能，符合权限的人才可对机械的进行使用和设定；➢ 完善的报警系统 该弯管机以THINGET PLC 作为控制器，采用3.7英寸文本显示器作为人机界面。

PLC 控制器通过外部继电器来控制各个电磁阀，使相关机械部件执行动作，通过输入端的接近开关信号控制机械动作的位移。

摘要随着客车制造业的飞速发展，不但带动了相关产业的发展，而且对于客车所需管子的弯曲制造的需求也大大超出了人们的预料，市场对管子弯曲成型的工艺要求也日益提高，要求其首先能满足客车的不断升级，其次还要有亮丽的外观和优美的弧度，本文本着创新的态度对弯管机的设计做一次尝试，希望能对本行业的发展作出贡献，其中考虑不周之处敬请谅解。

论文第一章首先对管材弯曲的加工方法及特点以及弯管加工工艺的发展动态做简要的介绍，之后重点解释了弯管机的工作原理以及其加工方法。

第二章分析了液压系统的负载，控制方案，伺服系统主参数以及液压油缸的设计计算。

第三章简介了弯管机的控制部分。

第四章介绍了液压缸在使用过程中可能遇到的问题和可能在检修，安装过程中可能遇到的困难。

第五章是关于机架的设计。

第六章是关于直线导轨的性能和选用，对直线导轨的特性也做了简要分析。

放在最后的是总结和参考文献。

目前弯管机的研发应向节约成本方向发展，重中之重是掌握自主的知识产权，只有这样才能在激烈的国际竞争中占得先机。

ABSTRACTAlong with the passenger car manufacturing industry to develop soon, not only aroused the development of the related industry, but also outran the people to anticipate consumedly to the need of the bent manufacturing of the pipe that passenger car need, the market requests to the craft that the pipe bending model also raise increasingly, request it first can satisfy the passenger car continuously upgrade, the next in order still need to have bright external appearance and the radian of the graceful, this text is in the light of the design of creative attitude to curved tube machine to do to try once, hope to the profession industry of development make a contribution, among them consider not the place of the week please understanding.First the thesis chapter 1 is bent to the tube material of process the method and characteristic and curved tubes to process the introduction that the development dynamic state of the craft is the synopsis,after the point explained the work principle of the curved tube machine and it processes the method. And the thesis chapter 2 is about that analyzes the liquid to press the system, the control project, the servo system main parameter and liquids press the design calculation of the oil urn. The chapter 3 is a brief introduction the control part of the curved tube machine. The chapter 4 is about the problem and possibilities that introduced the liquid and press the urn and may meet in use process are checking to fix, installing the process in the difficulty that may meet. Chapter 5 is a design concerning the pedestal. Chapter 6 is a concerning function that leads the track straightly and choose to use, to led the characteristic of the track to also do the synopsis analysis straightly. Put in the end of is summary and references.At the present time the development of the curved tube machine should develop toward the economy direction, heavy medium of heavy is to control the independent intelligent property right, only then can have in vehemence of international competition thus first timing.目录第一章:液压仿行弯管机的应用1.1管材弯曲加工方法及特点 (6)1.2弯曲加工工艺的研究动态 (7)1.3板材及型材弯曲加工研究的方法及现状 (8)1.4管材弯曲变形程度及弯曲力矩 (8)1.5工作过程及原理 (10)1.6轨迹形成过程分析 (11)1.7靠轮及模块的选取 (13)1.8辅助设备的应用 (14)1.9阶段总结及论文研究的目的，意义 (14)第二章：液压系统的设计2.1明确设计任务 (15)2.2分析系统负载 (15)2.3确定控制方案 (16)2.4确定伺服系统总参数，选择元件 (17)2.5液压油缸的设计和计算 (18)2.6阶段总结 (19)第三章：弯管机控制部分简介3.1 PLC在弯管机控制中的应用 (20)3.2 PLC控制原理 (20)3.3系统工作过程 (21)3.4阶段总结 (21)第四章：液压缸的正确使用及检修4.1液压缸在正确使用中应该注意的问题 (21)4.2液压缸的常见故障 (22)4.3液压缸的拆卸检修及安装 (22)第五章：机架设计5.1机架的设计准则 (23)5.2机架设计的一般要求 (24)第六章：导轨的原理及其应用6.1直线导轨的工作原理 (24)6.2直线导轨的刚性 (26)6.3单轨的精度 (28)6.4直线导轨的选用 (28)6.5阶段总结 (29)第七章：总结 (29)第八章：参考文献 (31)第一章：液压仿行弯管机的应用1.1管材弯曲加工方法及其特点管材弯曲方法颇多，按弯曲方式可分为绕弯、推弯、压弯和滚弯；按弯曲时有无填充物可分为有芯（填料）弯管和无芯（填料）弯管；按弯曲时是否加热可分为冷弯和热弯。

弯管机一般分为数控弯管机，液压弯管机，电动弯管机以及手动弯管机，主要用于电力施工，公铁路建设，锅炉、桥梁、船舶、家俱，装潢等方面的管道铺设及修造，具有功能多、结构合理、操作简单等优点。

弯管机主要针对钢管角度弯曲和大弧以及圆型弯曲一次成型。

适合于做大型方管、圆管的加工、制作，设备成本低，加工速度快。

我们都知道弯管机主要用于电力施工，公铁路建设，锅炉、桥梁、船舶、家俱，装潢等方面的管道铺设及修造，实际上弯管机的具体工作用途还不只仅是起着折弯一定的管道的功能，有时候还能用来拆卸一些相关的管道部件。

如还能够作为液压起顶机来使用，这可以说是弯管机工作能力的一个拓展。

弯管机操作流程1、操作前，检查弯管机各润滑点是否缺油，运动机构是否松动，安全防护装置是否可靠，待确认后方可操作。

2、起动弯管机油泵，系统压力是否保持在规定范围内，若高，损伤液压元件，浪费电源，若过低，影响工作。

3、调整好零件所须位置及所需角度。

4、调整机件定位至所须长度。

5、调整立式升降导轨，使导模压紧缸前进能够夹紧紧铁管。

6、调夹模压紧缸能够夹紧铁管。

7、正常操作将工件放入弯曲模内，且前端接触定位，踏下脚踏开关，即可完成。

8、操作弯管机时，思想要集中，禁止将手或其他物品放入工作区，如遇紧急情况，按急停按钮，再将转扭开关转至手动位置，用手动复位，若发生故障，及时报修。

9、工作结束后，切断电源，做好清洁润滑工作。

弯管机使用说明:1.将开关顺时针方向拧紧2.弯管模、支承轮和被弯管子接触部位涂润滑油脂3.翻开上模板，根据所弯管子大小选择相应的弯管模，将弯管模装在作用杆预部，然后将两支承轮插入下模板两相应孔内，放上被弯管子，转动两支承轮，使相应的尺寸槽子向着弯管模4.翻转上模板，先用大柱塞泵，揿动手柄，使弯管模压到被弯管子，然后用小柱塞泵压到所需角度5.弯好后，将开关逆时针拧松，作用杆将自动复位，翻开上模板，将管子取出。

全自动弯管机控制系统主要由人机界面(HMI)、可编程控制器(PLC)、三套伺服电机以及油缸和气缸等配合各类传感器组成。

带有配方功能的人机界面(HMI)可存储上百种工件的工艺参数，实现人机对话。

配合PLC，可同时实现四轴定位和两组插补功能，满足了全自动弯管机控制系统复杂的控制要求。

那么全自动弯管机具体是怎么操作的呢？
1、全自动切管机主要适用于切割较厚的工件。

选定“切厚选择”开关位置。

2、把割炬滚轮卸去后，割炬与半全自动切管机机联接坚固，随机附件中备有联接件。

3、联接好半全自动切管机机电源，根据工件形状，安装好导轨或半径杆(若为直线切割用导轨，若切割圆或圆弧，则应该选择半径杆)。

4、若割炬开关插头拨下，换上遥控开关插头(随机附件中备有)。

5、根据工件厚度，调整合适的行走速度。

并将半全自动切管机机上的“倒”、“顺”开关置于切割方向。

6、将喷嘴与工件之间距离调整至3～8mm，并将喷嘴中心位置调整至工件切缝的起始条上。

7、开启遥控开关，切穿工件后，开启半全自动切管机机电源开关，即可进行切割。

在切割的初始阶段，应随时注意切缝情况，调整至合适的切割速度。

并随时注意两机工作是否正常。

弯管机使用说明书一、产品概述弯管机是一种常用的金属加工设备，用于将金属管材弯曲成特定的形状和角度。

它广泛应用于建筑、制造业、航空航天等行业中。

本使用说明书将详细介绍弯管机的使用方法、注意事项和维护保养等内容，以确保用户正确、安全地操作弯管机。

二、安全事项1. 在使用弯管机之前，请确保已经仔细阅读并理解本使用说明书。

2. 使用弯管机时，请佩戴符合防护要求的个人防护装备，如护目镜、安全鞋、手套等。

3. 弯管机使用过程中，请确保工作场所的通风良好，防止有毒气体的积累。

4. 在操作弯管机之前，请确保安全开关处于关闭状态，并确保设备接地可靠。

5. 禁止将手指、衣物或其他物体伸入弯管机的工作区域，以免发生意外伤害。

6. 当弯管机出现异常情况时，请立即停止使用，并请专业技术人员进行检查和维修。

7. 使用弯管机时，请保持专注和集中注意力，避免分散注意力引发事故。

8. 禁止未经授权人员使用弯管机，以免造成人员伤害或设备损坏。

三、使用方法1. 准备工作：将弯管机放置在平稳的工作台面上，并确保工作台面干净整洁。

2. 调整夹头：根据需要弯曲的管材尺寸，调整夹头的位置和夹紧力度，确保管材稳固夹紧。

3. 调整弯曲角度：根据需要弯曲的角度，调整弯管机上的弯曲角度刻度，使其与所需角度相匹配。

4. 加工操作：将待加工的管材放入夹头中，并根据需要调整其位置。

然后，按下启动按钮，启动弯管机进行加工操作。

5. 观察检查：在加工操作进行时，要密切观察管材的弯曲情况，并确保弯管机正常运行。

6. 完成工作：当加工完成后，关闭弯管机的电源开关，并小心取出弯曲好的管材。

四、维护保养1. 定期检查：定期检查弯管机的外观、电源线、开关、夹头等部件是否有损坏或松动现象。

2. 清洁保养：定期清洁弯管机的工作台面、夹头、弯曲角度刻度等部位，确保其干净无尘。

3. 润滑维护：定期给弯管机的运动部件添加适量的润滑油，以保证其运行顺畅。

4. 存放要求：在长时间不使用弯管机时，请将其存放在干燥、通风的地方，并避免受潮、震动和阳光直射。

高速自动弯管机操作手册张家港市和力机械制造有限公司电话：0512-5861 佃88传真：0512-********目录、.二、注意事项概况三、技术数据四、具体操作五、原理介绍六、调试及模具安装七、故障分析八、装箱单九、合格证十、保修单卜一、交机返还单尊敬的用户，感谢您使用本公司产品，为了使您顺利操作机器和得到最完美的产品，请您仔细阅读操作手册。

—、注意事项1、机器工作时，禁止进入其动作区域内。

2、操作者要站在能触及急停开关范围内。

3、本机必须专人操作4、机器有故障时，请关掉电源5、保持机器及环境清洁6、为了安全，安装模具时，请关掉电源7、使用前检查油标的油面高度，保持液压油标的2/3以上位置8、将机器安置在坚固的地面上，并校正水平，使机器更稳定9、检查电机转向，如转向错误，调整电源接线10、机器自动状态时，请确认输入资料的准确性。

二、概况高速自动液压弯管机，是本公司在吸取国外先进技术的基础上，自行研制开发的产品，同单片机控制，液压驱动，人机对话式的操作，全程语音操作提示，设置输入简便，手动、自动任意选择并自动转换。

移动式脚踏开关具有起动、紧停两种功能。

安全性高，具有计数功能，小管径可多根一次弯曲成型。

整机性能稳定，弯管效率高，是管件加工行业中的理想设备。

三、技术数据1、最大弯管能力：2、最大弯曲半径3、最大变曲角度4、夹紧行程5、电机功率6、油泵7、系统压力8、油箱容积（推荐用32#机械油及YA-N46液压油）9、弯管速度四、具体操作（控制器使用）1、参数说明通电后，进入厂商欢迎画面，按任意键，进入如下工作画面首先按停止键，按“参数/功能”键，进入参数设定画面以下为参数列表设置参数：S01零件号S02工作模式S03芯棒操作S04辅推操作S05辅推方式S06弯角数量S07弯校方式S08弯修正值S09弯转慢量S10退转慢量S11提前退芯S12设定数量S13加工计数S14机头夹S15弯管夹S16机头退S17弯管退S18共同夹S佃辅进时间S20进芯时间S21放管时间S22取管时间S23保压时间0-150/手动1/半自动2/全自动3/试机0-无/1-有0-无/1-有0-单/1-联动1-160-无/1-有0-100.0 °0-100.0 °0-100.0 °0-100.0 °0-655300-655300-30.0 秒0-30.0 秒0-30.0 秒0-30.0 秒0-无/1-有0-30.0 秒0-30.0 秒W1弯角0-30.0 秒0-30.0 秒W15弯角0-30.0 秒操作方式：（参数设定界面如图）A 、按面板 上下键进行参数选定 同时右上角参数说明区则显示该参数B 、选定要设置参数项后，按数字键输入设定值；设定值输入完毕后，按如需重设，按 退出键，再按数字键，即可重新进行参数的设定；按 工作界面；C 、在屏幕的右上方有选中参数的说明及设定范围；当设定参数大于允许值时，系统以该参数的最大 充许值代替，小于最小允许值，以最小值代替；输入的小数位数多于充许位数时，系统会自动去 除多余位数不作四舍五入处理。

五轴二层模弯管机控制软件使用说明书（V2.0-3）目录第一章适用范围与功能介绍第二章系统登录第三章软件主界面操作第四章程式编辑第五章手动操作第六章自动操作第七章高级参数第八章系统诊断第九章开机操作第十章报警信息第十一章提示信息第十二章弯管机系统的G、M代码指令表第一章适用范围与功能介绍一、适用范围本弯管机软件（V2.0-3）版本是用于五轴二层模数控弯管机的控制软件。

软件在安装有WINDOWS系统（WINDOWS 98、WINOWS 2000、WINOWS XP及更高版本）的PC机或嵌入式平台上运行。

为保证本控制软件的正确使用，需配置相应的硬件并且完成电气连线。

二、功能介绍本软件具有如下功能：1．多种编程方式，支持YBC输入、坐标数据输入、G代码编程、DXF文件导入。

2．弯管机模型与管子造型的三维显示与管子加工过程模拟3．多种格式文件保存与配方参数输入及保存。

4．自动模位干涉计算与G码指令生成。

5．完善的诊断功能与报警处理功能。

6．弯管操作的手动功能与自动功能第二章系统登录计算机开机引导成功后，直接出现系统登录界面，如下：点击用户登录按钮，出现登录密码框，如下：“66666666”,然后按“确认”键就可以登录到系统操作界面。

用户也可以在登录界面选择登录时的界面，如“手动控制”、“文件管理”等，登录后自动进入相应操作界面。

第三章软件主界面操作软件分为程式设计、文件管理、手动控制、自动控制、报警信息、参数管理、系统诊断、高级参数等操作界面。

一、程式设计打开软件后，点主窗口界面的“程式设计”按钮，打开程式设计界面，可以作编辑YBC程序、XYZ坐标，设置“管子配方”、查看“管件模拟”等。

如下：1．编辑程序YBC程序：点击“YBC程序”按钮，该按钮会变成红色，同时程序列表显示窗口会切换为YBC列表。

在YBC程序列表下选择编辑输入框内，会自动弹出数字键盘，可以程序编辑。

输入数据时，先选中要修改的项，然后才能够输入数据。

弯管机的操作张家港双祥机械是一家具有十多年机械制造经验的企业，专业从事通用机械设备的生产与制造。

主要产品有单头弯管机、双头弯管机、全自动弯管机、金属圆锯机、研磨机、倒角机、切管机等机械设备。

拥有6000平方的厂房，是一家具有一定规模的厂家。

弯管机主要用于健身器材，汽车业，船舶，自行车业。

电动车等行业的应用。

一开机1.检查变压器上的电压表(380V和220V)2.检查三联件上的气压表(0.4--0.6)Mp.气压表的调节方法:提起三联件正上方的黑色旋钮,顺时针或逆时针可调节气压大小.二手动1.复位和回原点方法如下:a.点左下角的复位3秒-点送料-点前进2秒-点弯管-点前进2秒-点原点.直到正上方出现红色准备就绪字样,说明原点才回完成.如果没有(即小车和弯管轴无动作),请重复a过程,直到出现准备就绪字样.2.更换模具a.模具有四种,分别是:圆模,滑模,夹模和夹爪b.在手动界面下分别将模具装到相对应的位置,并保证在同一中心线上.注意事项:保证料在夹模和夹爪里不能拉动和转动;特别要注意的是一定要做到独立操作.三编程1.点右上角的编程,进入编程界面;2.点正下方的新建-点有下角的保存-输入该产品的文件名-点确认-点是;3.点左下角的XYZ-点增加-输入第一行的XYZ坐标值-点增加-输入第二行的XYZ坐标值.....,直到把所有坐标值输完,点左上角的上模半径,输入该模具的R 值(即R角大小);4.点左下角的转换,检查程序里的Y值和C值(注意Y值不能为负数,C值不能大于圆模的最大角度), 查看模层是否正确,查看动作顺序一般设为3(动作顺序可在右边的帮助里查看,箭头代表单步,加号代表同时,当要点击帮助时,请先将程序保存),当程序正常请点右下角的保存-点确认-点是;5.点右下角的预览,可看到该程序所加工的三维图是否和图纸或样件相似.四手动1.点右边的手动,进入手动界面;2.点正上方的送料关,用手拉动下车直到小车的上的夹爪碰到圆模后,轻推小车后退保证夹爪和圆模有一定的距离(1--2)mm,记下送料当前位置值(A),记下后用手推动小车后退远一点;点正上方的滑模夹,当滑模夹上后,再次用手拉动小车直到小车上的夹爪碰到滑模的任一位置后,轻推小车后退让夹爪和滑模有一定的距离(保证有间隙就可以了，大小自己定),再一次的记下送料当前位置值(B) 五参数1.点右边的参数,进入参数界面;2.点圆模干涉正下方的表格,输入刚记下的A值-点确认;点滑模干涉正下方的表格,输入刚记下的B值-点确认;3.点右上角的编程,进入编程界面;点右下角的保存-点确认-点是;六自动1.请输入设定产量(数量自己定);2.点运行,直到设备运行;当设备能正常把程序运行完后,上料,点单步-点运行-一直点运行,在运行过程中要注意观察料是否与设备有碰撞.(基本上是B旋转问题,改一下旋转方向就可以了,例如:当程序里的B值是-195,改为360-195=165,把165输入就可以了)3.当程序在运行过程中出现圆模干涉字样时,请不要任何点动自动界面,记下左上角第二个表格里的数值a ,记下送料实际位置表格里的数值b,请把a+b=c,记下c值;点参数进入参数界面,查看圆模干涉表格里的数值d,把c-d=f,记下f 值;点参数界面里的吐料长度下方表格,把f+表格里原有的数值+(1至2)=g,把g值输入,确认;点参数界面里的吐料弯数下方的表格,输入程序里的倒数第一个或第二个弯的弯号,(例如该程序有12个弯,那么应输入11或12.这个值没有绝对的,可根据情况而定);4.点右边的编程进入编程界面,点右下角的保存-点确认-点是;点手动-点复位3秒-点自动-点运行,(看是否正常运行.如果不行请把g值加大,保证最大值在30以内,重复4过程)七检验把生产出的产品进行检验,看是否合格,(如果不合格请在编程里进行修改:Y代表长度;B代表旋转;C代表角度),直到生产出的产品合格为止.八关机点手动-点右下角的关机,当屏出现黑色或蓝色时,才可以断电.。

弯管机专用控制系统操作手册信捷科技电子有限公司目录一、控制系统概述 (3)1-1．系统简介 (3)1-2．控制原理 (4)1-3．系统配置 (4)1-4．操作说明 (4)1-5．外观尺寸及安装 (5)二、操作说明 (7)2-1．操作流程 (8)2-2．文本画面介绍 (9)2-2-1．帮助画面 (9)2-2-2．手动模式画面 (10)2-2-3．自动模式画面 (11)2-2-4．试机模式画面 (13)2-2-5．报警提示画面 (14)2-2-6．画面编号表 (15)三、电气图说明 (16)3-1．输入输出配置表 (16)3-2．电气接线图 (17)图A: PLC本体接线图 (17)图B: 电磁阀接线图 (17)图C: 油泵电机、文本显示器接线图 (18)一、控制系统概述1-1．系统简介此控制方案是采用我公司OP320-A( 文本显示器) 和XC3-24R-E( PLC控制器) , 组成多角度高速自动液压弯管机控制系统。

此系统的功能与特点如下:➢多种工作模式可选分手动、自动、试机多种操作方式, 并可满足有芯棒和无芯棒, 有辅助和无辅助, 全循环和半循环, 单角度和多角度选择不同控制要求场合的特定需要;➢高速计数频率高达200KHz采用AB相计数, 最高频率可达到200KHz。

且PLC控制器计数器可设为四倍频计数模式, 使编码角度更加精确。

➢强大的档案功能可存储400种产品型号, 每种型号可设定10个弯管角度参数, 可满足多种复杂、多角度的要求, 并可对工作进度进行实时监控显示;➢参数修改方便可自由调整设定”夹紧时间”、”退夹时间”、”进芯时间”、”取管时间”、”修正角度”, 满足实际工艺要求, 以及防止机械上的动作延时造成的次品;➢试机模式可选择试机模式, 用于机械的磨合, 符合权限的人才可选择试机模式, 对不同的用户进行不同的操作从而保证系统安全;➢密码功能可设定机械的使用期限, 应用密码限制功能, 符合权限的人才可对机械的进行使用和设定;➢完善的报警系统完善的报警系统, 在操作不当或机械故障时能在屏幕上作提示, 并停机报警。

新代弯管机操作说明书目录开机 (1)手动控制 (1)自动控制 (2)程序输入 (4)状态显示 (9)参数设定 (9)其他 ..................................................................................................... 错误！未定义书签。

手动控制1.控系统打开成功后进入手动页面，进行液压复位、一键回原点操作。

油缸复位前，请先打开油泵。

首次使用，请先在高级设置-电控模组-参数设置页面，设置883号参数弯管轴偏移量为0，待轴原点后再设置偏移量；此操作后再一键回原点，以后即可直接回原点。

2.轴点动及定位操作：点击选中要运动的轴，然后点击正向\负向按钮，选中的轴会前进\后退；在相应的数值框内填上要运动的位置，点击轴定位按钮，相应的轴会运动到目标位置。

注：YBC分别表示送料轴、转管轴、弯管轴。

3.轴速度调整：通过按钮“+”及“-”，调整相应轴点动时的速度大小。

数值越大，轴运动的速度越快。

4.油缸点动操作：点击相应的油缸名称的按钮实现夹紧松开等油缸动作自动控制机械复位后进入自动，下一步设置好弯管程序及机械参数，即可进入自动方式弯管一、模式选择1.选择运行的模式，如“单步执行”、“半自动”、“全自动”等操作。

2.点击“启动”开始加工。

二、自动加工1.载入选中的加工文件，启动后显示当前加工步骤及后两步参数。

2.在运行中显示各个轴的当前位置及剩余距离。

3.加工总量设定、当前加工计数、每个管件的弯管时间。

当前加工数和加工总量一致时，系统提示加工数量到达。

清零按键可以将当前加工数清零。

4.操作模式的设置：在运行时可以设置自动、半自动、单步；5.暂停：在全自动时按下暂停按钮停止机器运行。

按运行启动开始机器运行。

6.半自动：手动复位在弯管完成后要按运行再运行到弯管准备状态。

7.全自动：弯管完成后直接到准备状态。

程序输入机械参数（只有当更换模具时需要改动）1.最大行程：输入小车在原点位置炮筒到轮模中心距离（注意要算上束管夹深）2.轮模干涉：送料小车在允许能够到达的最前端坐标，单位mm。

液压弯管机使用说明书一、介绍液压弯管机是一种常用的金属加工设备，用于对金属管材进行弯曲加工。

本使用说明书旨在帮助用户正确、安全地操作液压弯管机，提高工作效率。

二、安全须知1. 在使用液压弯管机前，务必仔细阅读本说明书，熟悉机器的结构和工作原理。

2. 操作液压弯管机时，请佩戴符合安全标准的个人防护装备，包括安全眼镜、手套和防护鞋。

3. 在操作液压弯管机时，请保持工作区域整洁，并确保没有障碍物或其他人员靠近。

4. 请确保电源线与电源插头符合安全要求，并且没有损坏或老化现象。

5. 当液压弯管机处于工作状态时，禁止触摸机器的动作部件和移动部件。

三、机器使用1. 将液压弯管机放置在平坦的、牢固的工作台上，确保机器的稳定性。

2. 接通电源，打开机器开关，待机器进入正常工作状态后方可进行操作。

3. 将待加工的金属管材放置在机器上的夹具中，并确保夹具稳固。

4. 调节液压弯管机的弯曲角度和弯曲速度，根据实际需求进行设置。

5. 操作人员应站在安全位置上，远离机器的弯曲区域，并进行远程控制。

6. 按下液压弯管机的启动按钮，机器将自动进行弯曲操作。

7. 当操作完成后，务必停止机器的运行，并等待其完全停止后方可进行下一次操作。

四、维护保养1. 每日使用完毕后，应及时清洁液压弯管机，去除灰尘和杂物，并擦拭机器表面。

2. 定期检查液压弯管机的液压系统，确保其工作正常，并及时更换液压油。

3. 定期检查机器的电气系统和控制系统，确保其良好连接并正常工作。

4. 定期检查机器的夹具和固定装置，确保其稳固可靠。

5. 如遇到机器故障或异常情况，请立即停止使用，并联系维修人员进行检修。

五、注意事项1. 严禁将湿手或油腻手进行操作液压弯管机，以避免滑动造成的意外伤害。

2. 禁止使用液压弯管机进行超出额定工作范围的操作。

3. 在操作过程中，如发现机器异常噪音、异味或其他异常情况，请立即停止使用，并联系维修人员。

4. 液压弯管机仅适用于金属管材的弯曲加工，禁止将其他物品或材料放置在机器上进行加工。
