触发器原理

触发器原理
触发器是一种用来存储和控制电位状态的逻辑电路元件。

它可以接收输入信号，并根据触发器的特性产生相应的输
出信号。

触发器的原理基于锁存器和门电路的组合，其中
包括晶体管、集成电路等。

触发器的工作原理主要包括以下几个方面：
1. 反馈环路：触发器中的反馈环路是触发器的核心部分。

通过反馈环路，触发器可以实现存储和控制逻辑电平的功能。

当输入信号满足一定条件时，反馈环路会改变触发器
的状态，并产生输出信号。

2. 门电路：触发器内部通常包含与门、或门、非门等逻辑
门电路。

这些门电路可以根据输入信号的不同组合对触发
器进行控制，从而实现特定的逻辑功能。

3. 时钟信号：大多数触发器都需要一个时钟信号来同步其
状态变化。

触发器根据时钟信号的上升或下降沿改变状态，并在时钟信号边沿到来时产生输出信号。

4. 控制信号：触发器可以通过控制信号来改变其操作模式或功能。

通过控制信号，可以控制触发器的使能、复位、设置、清除等操作，从而满足不同的应用需求。

总之，触发器是一种基于逻辑门电路和反馈环路的存储和控制元件，通过输入信号、时钟信号和控制信号的组合来实现不同的功能。

它广泛应用于数字电路、计算机内存、计数器、寄存器等电子设备中。

触发器工作原理触发器是数字电路中一个重要的元件，它能够存储和输出一个稳定的信号状态，通常用于时序控制和存储数据。

在数字系统中，触发器的工作原理至关重要。

引言触发器是一种在数字电路中广泛使用的元件，它能够在不同的时刻存储输入的数据，并在需要时输出。

触发器的工作原理基于存储器件的功能，通过内部的触发器单元实现数据的稳定存储和输出。

基本原理触发器通常由多个门电路组成，最常见的是D触发器和JK触发器。

这些触发器内部包含了锁存器元件，通过时钟信号来控制数据的输入和输出。

当时钟信号到来时，触发器会根据内部的逻辑电路将输入数据稳定地存储，并在下一个时钟脉冲到来时输出。

这种存储和输出的过程被称为触发器的工作原理。

D触发器工作原理D触发器是最简单的一种触发器，它有一个数据输入端D、时钟信号端CLK和输出端Q。

当时钟信号到来时，D触发器会将输入端D的数据稳定地存储，并在下一个时钟脉冲到来时输出到输出端Q。

这种工作原理保证了数据在时钟信号的控制下进行稳定的存储和输出。

JK触发器工作原理JK触发器是一种更为复杂的触发器，它有两个数据输入端J和K、时钟信号端CLK和输出端Q。

JK触发器的工作原理是在时钟信号到来时，根据J和K输入端的逻辑状态和触发器的当前状态确定下一个状态，并在下一个时钟脉冲到来时输出到输出端Q。

JK触发器通过内部的逻辑电路实现了更加复杂的数据存储和输出功能。

应用领域触发器在数字系统中广泛应用，例如时序控制、数据存储、状态机实现等方面均有重要作用。

由于触发器能够稳定地存储和输出数据，在数字系统设计中扮演着重要的角色。

结论触发器是数字系统中的重要元件，其工作原理基于存储器件和逻辑门电路的组合实现了数据的稳定存储和输出功能。

不同类型的触发器有着不同的工作原理，但都能够在时钟信号的控制下实现数据的稳定存储和输出。

触发器的应用领域广泛，在数字系统设计中有着不可替代的作用。

四大触发器工作原理触发器是数字电路中常用的一种元件，它用来存储和改变电平信号的状态。

常用的四大触发器包括SR触发器、D触发器、JK触发器和T触发器，它们都有各自的工作原理。

1. SR触发器：SR触发器由两个输入端S和R组成，以及两个输出端Q和Q'。

工作原理如下：- 当S=0、R=0时，触发器维持上一个状态，Q和Q'的输出不变。

- 当S=0、R=1时，Q=0，Q'=1，表示清空（复位）触发器。

- 当S=1、R=0时，Q=1，Q'=0，表示设置（置位）触发器。

- 当S=1、R=1时，触发器的输出将出现未定义状态，Q和Q'的输出不确定。

2. D触发器：D触发器由一个输入端D和一个时钟输入CLK 组成，以及一个输出端Q。

工作原理如下：- 当时钟信号CLK为低电平时，D触发器处于保持状态，Q 的输出不变。

- 当时钟信号CLK的上升沿到来时，D触发器将输入信号D 的状态复制到输出端Q上。

3. JK触发器：JK触发器由两个输入端J和K以及一个时钟输入CLK组成，以及两个输出端Q和Q'。

工作原理如下：- 当时钟信号CLK为低电平时，JK触发器处于保持状态，Q 和Q'的输出不变。

- 当时钟信号CLK的上升沿到来时：- 当J=0、K=0时，触发器保持上一个状态，Q和Q'的输出不变。

- 当J=0、K=1时，Q=0，Q'=1，表示清空（复位）触发器。

- 当J=1、K=0时，Q=1，Q'=0，表示设置（置位）触发器。

- 当J=1、K=1时，触发器的输出将取反。

4. T触发器：T触发器由一个输入端T以及一个时钟输入CLK 组成，以及两个输出端Q和Q'。

工作原理如下：- 当时钟信号CLK为低电平时，T触发器处于保持状态，Q和Q'的输出不变。

- 当时钟信号CLK的上升沿到来时：- 当T=0时，触发器保持上一个状态，Q和Q'的输出不变。

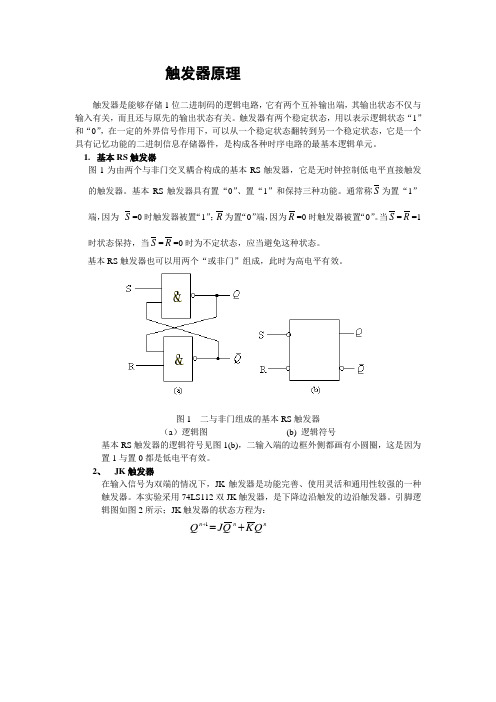

触发器原理触发器是能够存储1位二进制码的逻辑电路，它有两个互补输出端，其输出状态不仅与输入有关，而且还与原先的输出状态有关。

触发器有两个稳定状态，用以表示逻辑状态“1”和“0”，在一定的外界信号作用下，可以从一个稳定状态翻转到另一个稳定状态，它是一个具有记忆功能的二进制信息存储器件，是构成各种时序电路的最基本逻辑单元。

1.基本RS触发器图1为由两个与非门交叉耦合构成的基本RS触发器，它是无时钟控制低电平直接触发的触发器。

基本RS触发器具有置“0”、置“1”和保持三种功能。

通常称S为置“1”端，因为S=0时触发器被置“1”；R为置“0”端，因为R=0时触发器被置“0”。

当S=R=1时状态保持，当S=R=0时为不定状态，应当避免这种状态。

基本RS触发器也可以用两个“或非门”组成，此时为高电平有效。

图1 二与非门组成的基本RS触发器（a）逻辑图(b) 逻辑符号基本RS触发器的逻辑符号见图1(b)，二输入端的边框外侧都画有小圆圈，这是因为置1与置0都是低电平有效。

2、JK触发器在输入信号为双端的情况下，JK触发器是功能完善、使用灵活和通用性较强的一种触发器。

本实验采用74LS112双JK触发器，是下降边沿触发的边沿触发器。

引脚逻辑图如图2所示；JK触发器的状态方程为：n Q+1nn=Q+JQK图2 JK 触发器的引脚逻辑图其中，J 和K 是数据输入端，是触发器状态更新的依据，若J 、K 有两个或两个以上输入端时，组成“与”的关系。

Q 和Q 为两个互补输入端。

通常把Q =0、Q =1的状态定为触发器“0”状态；而把Q =1，Q =0定为“1”状态。

JK 触发器常被用作缓冲存储器，移位寄存器和计数器。

3、 T 触发器在JK 触发器的状态方程中，令J=K=T 则变换为：1n n n Q TQ TQ +=+这就是T 触发器的特性方程。

由上式有：当T=1时，1n n QQ += 当T=0时，1n n Q Q +=即当T=1时，为翻转状态；当T=0时，为保持状态。

触发器的工作原理
触发器是一种设备或程序，用于监测特定条件或事件的发生，并在满足条件或发生指定事件时触发相应的操作或程序执行。

触发器的工作原理可以简要概括如下：
1. 监测条件：触发器会不断地监测特定的条件，例如特定的数据状态、时间间隔或外部事件的触发。

2. 条件验证：当触发器检测到条件满足时，将触发进一步的操作。

这通常涉及对条件进行验证，以确保满足特定的要求。

3. 触发操作：一旦条件被验证为正确，触发器将启动所定义的操作或程序。

这些操作可以是预先定义的命令、脚本、函数、存储过程等，用于响应触发事件。

4. 执行逻辑：触发操作可根据需要执行相应的逻辑。

例如，在数据库中，触发器可以用于在插入、更新或删除数据时自动执行其他操作，如更新其他表或触发其他触发器。

5. 可选反馈：在触发操作完成后，触发器可以选择向用户提供反馈，例如显示一条消息、记录事件日志或触发其他通知机制。

需要注意的是，触发器的工作原理可能略有差异，具体取决于所使用的平台、编程语言或软件系统。

不同的触发器可能具有不同的配置选项和功能，但它们的基本原理通常保持一致。

触发器原理
触发器是一种时间控制装置，它能在满足特定时间限制条件时产生可控的或自动的控
制信号，以控制机器的运行。

触发器的原理就是利用时间脉冲来激活单脉冲或多脉冲的触
发装置，以实现机器功能控制。

触发器有很多不同的类型，最常用的是计时触发器，用它可以实现机器在特定时间点
开始或停止运转。

在技术用语中，“触发”指的就是使机器在特定的时间点先后操作的命令，就像触发一个钟表的秒针，使其在每秒中走一格。

常用的时间触发器可分为两大类：绝对时间触发器和相对时间触发器。

绝对时间触发
器可以将特定的时间段限定为一个指定的时间点，而相对时间触发器将限定为某一计时起
点起前或后的某一时间段。

触发器可以通过设定出发和终止信号来控制机器的开启和关闭，也可以通过设定信号频率，通过触发连续操作等方式来进行机器的控制。

此外，触发器还可以应用于控制机械设备中的各种传感器，以控制机器的运行。

常见
的传感器有光学传感器、电磁传感器、热释电传感器等，它们可以根据变量参数的变化而
产生信号，从而触发计时器实现功能的控制。

触发器是工业自动化技术中非常重要的一种装置，它可以非常精确的按照预定的时间
来控制机器的时间，可以有效的帮助生产企业减少生产时间，提高产品质量，减少生产成本。

触发器工作原理触发器是数字电路中一种重要的元件，它能够存储和传输数字信号，并且在特定条件下改变输出状态。

触发器在数字系统中扮演着非常重要的角色，它们被广泛应用于计数器、寄存器、时序逻辑电路等电路中。

那么，触发器是如何工作的呢？本文将深入探讨触发器的工作原理。

首先，我们来了解一下触发器的基本结构。

触发器由若干个门电路组成，最常见的是由多个逻辑门构成的触发器。

在这些逻辑门的作用下，触发器能够实现存储和传输数字信号的功能。

同时，触发器还具有时序控制的特性，能够根据外部时钟信号来改变输出状态。

触发器有两种基本类型，边沿触发器和电平触发器。

边沿触发器是在时钟信号的上升沿或下降沿改变状态，而电平触发器则是在时钟信号为高电平或低电平时改变状态。

这两种类型的触发器在数字系统中有着不同的应用场景，能够满足不同的设计需求。

触发器的工作原理主要包括两个方面，存储和传输。

在存储方面，触发器能够在时钟信号的作用下，将输入信号的数值存储起来，并在下一个时钟周期中传输到输出端。

这样就实现了数字信号的存储和延迟功能。

在传输方面，触发器能够根据时钟信号的控制，将存储的数字信号传输到输出端，从而完成数据的传输功能。

触发器的工作原理还涉及到触发器的触发条件。

触发条件是指触发器在何种条件下改变输出状态。

对于边沿触发器来说，触发条件通常是在时钟信号的上升沿或下降沿改变状态；而对于电平触发器来说，触发条件则是在时钟信号为高电平或低电平改变状态。

触发条件的设定，能够有效控制触发器的工作状态，保证数字系统的稳定性和可靠性。

总结一下，触发器是数字电路中的重要元件，它能够存储和传输数字信号，并且在特定条件下改变输出状态。

触发器的工作原理主要包括存储和传输两个方面，同时还涉及到触发条件的设定。

通过对触发器工作原理的深入理解，我们能够更好地应用触发器于数字系统的设计中，实现更加稳定和可靠的数字电路。

电路设计中的触发器电路设计触发器电路设计的原理和应用电路设计中的触发器电路设计电路设计是电子工程中非常重要的一项任务，而触发器电路则是电路设计中的重要组成部分之一。

本文将介绍触发器电路设计的原理和应用。

一、触发器电路的原理触发器电路是一种存储器件，它可以在特定的输入条件下，通过触发信号改变输出状态。

触发器电路主要由逻辑门电路组成，常见的触发器有RS触发器、JK触发器、D触发器和T触发器等。

下面将逐一介绍这几种触发器的原理和应用。

1. RS触发器RS触发器是一种简单的触发器，它有两个输入端R和S，以及两个输出端Q和Q'。

当输入R为0、输入S为1时，输出Q为0；当输入R为1、输入S为0时，输出Q为1；当输入R和输入S均为1时，输出Q的状态将取决于触发器的具体类型（RS触发器可分为同步和异步两种类型）。

RS触发器常用于存储单个比特的数据，广泛应用于计算机存储器、时序电路等。

2. JK触发器JK触发器是一种改进型的RS触发器，它在RS触发器的基础上增加了一个反馈输入端J和K。

当输入J为0、输入K为1时，输出Q为0；当输入J为1、输入K为0时，输出Q为1；当输入J和输入K均为1时，输出Q的状态将取决于触发器的具体类型。

JK触发器常用于存储单个比特的数据以及实现状态转换等功能，在数字电路、计算机存储器等领域得到广泛应用。

3. D触发器D触发器是一种特殊的触发器，它只有一个输入端D，并且在时钟信号上升沿或下降沿产生输出。

当时钟信号为上升沿时，输入D的值将传递到输出Q上；当时钟信号为下降沿时，输入D的值将传递到输出Q上。

D触发器常用于存储单个比特的数据以及实现时序电路的功能，在数字电路、时序控制等领域得到广泛应用。

4. T触发器T触发器是一种特殊的JK触发器，它的输入端J和K被连接在一起，形成一个输入端T。

当输入T为0时，触发器保持原状态；当输入T为1时，触发器的状态翻转。

T触发器常用于计数器、频率除法器等电路中，广泛应用于数字系统中。

三种触发器的工作原理触发器是一种数字电路元件，用于存储和控制电平信号，常用于时序电路和数字电路中。

触发器有多种类型，常见的有RS触发器（或称为SR触发器）、JK触发器和D触发器。

这三种触发器的工作原理如下：1.RS触发器（或SR触发器）：RS触发器是最简单的一种触发器，其主要由两个交叉反馈的与门组成。

RS触发器有两个输入端（S和R）和两个输出端（Q和Q'）。

当S=0、R=1时，Q=1、Q'=0；当S=1、R=0时，Q=0、Q'=1；当S=0、R=0时，Q和Q'保持原有状态；当S=1、R=1时，触发器进入禁忌状态。

RS触发器的工作原理主要是通过输入信号的不同组合来改变输出信号的状态，从而实现存储和控制功能。

2.JK触发器：JK触发器是一种扩展的RS触发器，通过连接两个RS触发器构成，其中一个是J输入，另一个是K输入。

JK触发器与RS触发器的不同之处在于，当J=K=0时，保持原有状态；当J=1、K=0时，Q=1、Q'=0；当J=0、K=1时，Q=0、Q'=1；当J=K=1时，触发器反转状态。

JK触发器的工作原理主要是通过输入信号的不同组合来改变输出信号的状态，并且在J=K=1时实现触发器的反转操作。

3.D触发器：D触发器是最常用的一种触发器，它有一个输入端D和两个输出端（Q和Q'）。

D触发器可以看作是JK触发器的简化版本，当D=0时，Q=0、Q'=1；当D=1时，Q=1、Q'=0。

D触发器的工作原理主要是通过输入信号D的状态来改变输出信号的状态，从而实现存储和控制功能。

与RS触发器不同的是，D触发器没有禁忌状态，因此在设计和使用时更加方便和容易。

总结起来，这三种触发器（RS触发器、JK触发器和D触发器）都是通过输入信号的不同组合来改变输出信号的状态。

它们在应用中可以实现不同的存储和控制功能，如时序电路的状态存储、计数器、寄存器等。
