电气传动与可编程控制器(PLC) 课程考试说明

模拟试题一距答题结束还有119分11秒一填空题（本大题共7小题，共20分）1电器。

（5分）正确答案：低压电器，高压电器，1200V，1500V答案讲解:按工作电压等级电器分为高压电器和低压电器。

高压电器用于交流电压1200V、直流电压1500V及以上电路中的电器；低压电器用于交流50Hz(或60Hz)，额定电压为1200V以下；直流额定电压1500V及以下的电路中的习题出处:第一章常用低压电器——第一节电器的基本知识难易度：低23分）正确答案：直流，交流，欠压和失压答案讲解:按照所控制电路的种类，接触器可分为交流接触器和直流接触器两大类。

接触器是一种自动的电磁式电器，线圈通入电流，产生磁场，经铁心、衔铁和气隙形成回路，产生电磁力，将衔铁吸向铁心，当处于欠压和失压习题出处:第一章常用低压电器——第二节低压电器的电磁机构及执行机构难易度：低32分）正确答案：常开、常闭答案讲解:复合按钮带有常开触头和常闭触头，手指按下按钮帽，先断开常闭触头再闭合常开触头；手指松开，常开触头和常闭触头先后复位。

习题出处:第一章常用低压电器——第八节主令器难易度：低42分）正确答案：反接制动，能耗制动答案讲解:交流异步电动机定子绕组脱离电源后，由于系统惯性作用，转子需经一段时间才能停止转动。

为了对拖动电动机采取有效的制动措施，电气制动一般有反接制动和能耗制动。

习题出处:第二章常用低压电器——第二节三相异步电动机的基本控制线路难易度：低5、PLC3分）正确答案：输入采样，程序执行，输出刷新，循环扫描答案讲解:PLC大多采用周期扫描方式工作，按用户程序的先后次序逐条运行。

一个完整的周期可分为三个阶段：输入采样、，程序执行、输出刷新。

习题出处:第三章 PLC概述及构成原理——第三节 PLC的工作原理难易度：高6、PLC2分）正确答案：用户程序，系统程序答案讲解:PLC由硬件系统和软件系统两大部分组成。

硬件系统包括中央处理器、存储器、输入/输出模块、编程器等。

电气控制与PLC课程说明《电气控制与PLC》课程设计说明书专业：机械设计制造及其自动化班级：姓名：1学号：指导教师：自动控制与机械工程学院２０１3年7月第一部分: 电气线路安装调试技能训练技能训练题目一:电气原理图:1电气安装接线图:1本人完成的安装线路实物图片一:1技能训练题目二:1:电气原理图11本人完成的安装线路实物图片二:技能训练小结:1.电气原理图的绘制要求:绘制电气原理图应按GB4728-85、GBTl59-87、GB6988-86等规定的标准绘制。

如果采用上述标准中未规定的图形符号时，必须加以说明。

当标准中给出几种形式时，选1择符号应遵循以下原则：①应尽可能采用优选形式；②在满足需要的前提下，应尽量采用最简单形式；③在同一图号的图中使用同一种形式。

控制电路绘制的原则：①原理图一般分主电路、控制电路、信号电路、照明电路及保护电路等。

控制电路、照明电路、信号电路及保护电路等，应垂直地绘于两条水平电源线之间②控制触头连接在上方水平线与耗能元件之间耗能元件（如线圈、电磁铁、信号灯等）的一端应直接连接在接地的水平电源线上受电动力设备（电动机）及其保护电器支路，应垂直于电源电路画出其中电源电路用水平线绘制③原理图中各电气元件和部件在控制电路中的位置，应根据便于阅读的原则安排。

同一电气元件的各个部件可以不画在一起，但必须采用同一文字符号标明。

⑤无论主电路还是辅助电路，各元件应按动作顺序从上1到下、从左到右依次排列。

对于继电器、接触器的触头，按吸引线圈不通电状态画⑥原理图中有直接电联系的交叉导线连接点，用实心圆点表示；可拆卸或测试点用空心圆点表示；无直接电联系的交叉点则不画圆点。

.电气接线图的绘制要求:1、电源开关、熔断器、交流接触器、热继电器、时间继电器等画在配电板内部，电动机、按钮画在配电板外部。

2、安装在配电板上的元件布置应根据配线合理，操作方便，确保电气间隙不能太小，重的元件放在下部，发热元件放在上部等原则进行，元件所占面积安实际尺寸以统一比例绘制。

江苏XX 工程大学《电气传动与可编程控制器（PLC ）》试卷一、单项选择题1. 单轴机电传动系统处于静态或稳态时，电机转矩M T 与负载转矩L T 之间的关系是 【 】 A. L M T T =B. L M T T >C. L M T T <D. L M T T ≠2. 多轴拖动系统中各转动部分的转动惯量可根据以下哪种原则折算到电动机轴上？ 【 】A. 机械能守恒B. 动能守恒C. 功率守恒D. 动量守恒3. 随转速n 的增加，直线型机械特性的负载转矩将【 】A. 成抛物线变化B. 成正比减小C. 不变D. 成正比增加 4. 直流发电机的感应电动势E 与其电枢电流a I 的方向关系是【 】A. 相同B. 相反C. 启动时相同，运行时相反D. 启动时相反，运行时相同5. 在电动机电枢电压突然降低使电动机转速降低的过程中，会出现以下哪种制动状态？ 【 】 A. 反馈制动 B. 电源反接制动 C. 倒拉反接制动 D. 能耗制动6. 我国标准工业电流频率为 【 】 A. 220Hz B. 60Hz C. 50Hz D. 380Hz7. 改变三相异步电动机定子电源频率，则电机输出最大转矩将【 】A. 不变B. 增加C. 降低D. 急速增加8. 三相异步电机转子电路串电阻的调速方法适用于以下哪种异步电机？【 】A. 绕线式B. 鼠笼式C. 深槽式D. 双鼠笼式9. 为改变三相电机转动方向，常采用以下哪种措施？【 】A. 对调任两根电源B. 改变通电相序C. 改变转子电流方向D. 改变定子绕线方式10. 在以下特殊辅助继电器中，产生初始化脉冲，常用来给计数器或移位寄存器复位的是 【 】 A. M70 B. M71 C. M72 D. M77 1. 根据转矩正方向的约定，恒转矩型机械特性中，反抗转矩与转速n 的符号关系是【 】A. 恒相同B. 恒相反C. 取决于电机工作状态D. 跟机械特性有关 2. 恒功率型机械特性的负载转矩与转速n 之间的关系是【 】A. 成正比B. 成反比C. 无关D. 抛物线函数关系 3.电流电动机的电磁转矩T 、负载转矩L T 和空载损耗转矩0T 之间的关系是 【 】A. 0T T T L +=B. 0T T T L +=C. 00=++T T T LD. L T T T +=04.保证三相异步电动机转子旋转的主要因素是【】A. 转差率B. 磁场旋转方向C. 绕组连线方式D. 电压额定频率5.三相异步电动机的最大转矩与定子每相绕组上所加电压的几次方成正比？【】A. 1B. 2C. 3D. 46.降低电动机电源电压，则临界转差率将【】A. 不变B. 增加C. 降低D. 急速增加二、多项选择题7.自励发电机是指【】A. 他励发电机B. 并励发电机C. 串励发电机D. 复励发电机E. 外励发电机8.为改变串励直流电机运转方向，以下措施中可行的有【】A. 改变电枢接线极性B. 改变励磁绕组接线极性C. 改变电源极性D. 改变励磁磁通E. 改变串入绕阻大小9.为限制直流电动的启动电流，常用的启动方法有【】A. 降压启动B. 电枢回路内串接外加电阻启动C. 降主磁通启动D. 限流启动E. 空载启动10.按用途，电器可分为【】A. 非自动电器B. 自动电器C. 控制电器D. 保护电器E. 执行电器11.根据输入、输出总点数和功能，PLC一般大致分为【】A. 低档B. 中档C. 高档D. 微小型E. 超高档11.根据负载转矩与运动方向的关系，可以将恒转矩型的负载转矩分为【】A. 反抗转矩B. 位能转矩C. 动能转矩D. 拖动转矩E. 制动转矩12.根据机械特性硬度值的不同，可将电动机机械特性分为【】A. 绝对硬特性B. 硬特性C. 软特性D. 绝对软特性E. 综合特性13.根据直流他励电动机处于制动状态时的外部条件和能量传递情况，它的制动状态分为【】A. 反馈制动B. 反接制动C. 能耗制动D. 停车制动E. 位能制动14.三相异步电动机常见的制动方式有【】A. 反馈制动B. 反接制动C. 能耗制动D. 停车制动E. 位能制动15.根据生产机械性质的不同，电动机的运行方式一般有【】A. 间断工作制B. 短期工作制C. 重复短期工作制D. 连续工作制E. 长期工作制三、判断改错题16.当动态转矩为0时，表示机电传动系统没有动态转矩，系统恒（匀）速运转。

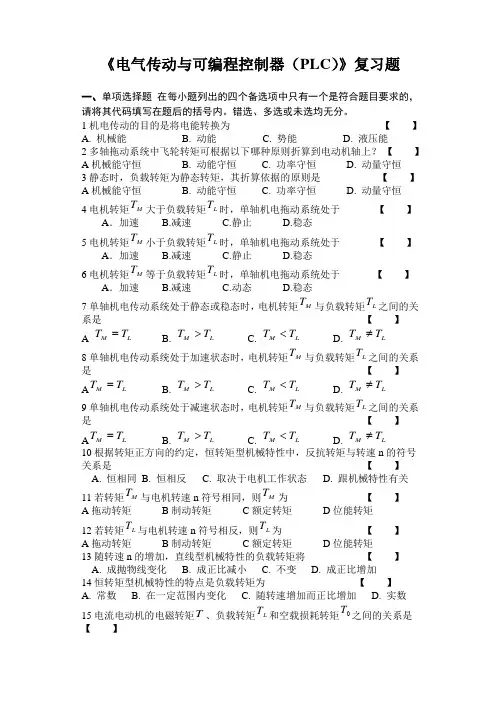

《电气传动与可编程控制器（PLC ）》复习题一、单项选择题 在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。

错选、多选或未选均无分。

1机电传动的目的是将电能转换为 【 】A. 机械能B. 动能C. 势能D. 液压能2多轴拖动系统中飞轮转矩可根据以下哪种原则折算到电动机轴上？ 【 】 A 机械能守恒 B. 动能守恒 C. 功率守恒 D. 动量守恒 3静态时，负载转矩为静态转矩，其折算依据的原则是 【 】 A 机械能守恒 B. 动能守恒 C. 功率守恒 D. 动量守恒 4电机转矩M T 大于负载转矩L T 时，单轴机电拖动系统处于 【 】A ．加速 B.减速 C.静止 D.稳态5电机转矩M T 小于负载转矩L T 时，单轴机电拖动系统处于 【 】A ．加速 B.减速 C.静止 D.稳态6电机转矩M T 等于负载转矩L T 时，单轴机电拖动系统处于【 】A ．加速 B.减速 C.动态 D.稳态 7单轴机电传动系统处于静态或稳态时，电机转矩M T 与负载转矩L T 之间的关系是 【 】 A L M T T = B. L M T T > C. L M T T < D. L M T T ≠ 8单轴机电传动系统处于加速状态时，电机转矩M T 与负载转矩L T 之间的关系是 【 】 A L M T T = B. L M T T > C. L M T T < D. L M T T ≠9单轴机电传动系统处于减速状态时，电机转矩M T 与负载转矩L T 之间的关系是 【 】 A L M T T = B. L M T T > C. L M T T < D. L M T T ≠10根据转矩正方向的约定，恒转矩型机械特性中，反抗转矩与转速n 的符号关系是 【 】A. 恒相同B. 恒相反C. 取决于电机工作状态D. 跟机械特性有关 11若转矩M T 与电机转速n 符号相同，则M T 为【 】 A 拖动转矩 B 制动转矩 C 额定转矩 D 位能转矩12若转矩L T 与电机转速n 符号相反，则L T 为 【 】 A 拖动转矩 B 制动转矩 C 额定转矩 D 位能转矩13随转速n 的增加，直线型机械特性的负载转矩将 【 】A. 成抛物线变化B. 成正比减小C. 不变D. 成正比增加14恒转矩型机械特性的特点是负载转矩为 【 】A. 常数B. 在一定范围内变化C. 随转速增加而正比增加D. 实数 15电流电动机的电磁转矩T 、负载转矩L T 和空载损耗转矩0T 之间的关系是【 】A.0T T T L +=B. 0T T T L +=C. 00=++T T T LD. L TT T +=016恒转矩型机械特性中，反抗转矩的方向与运动方向的关系是 【 】A. 恒相同B. 恒相反C. 取决于电机工作状态D. 跟机械特性有关17恒功率型机械特性的负载转矩与转速n 之间的关系是 【 】A. 成正比B. 成反比 C . 无关 D. 抛物线函数关系18降低电枢电压，直流电动机的理想空载转速将【 】A. 不变B. 增加C. 降低D. 取决于励磁磁通 19直流发电机的感应电动势E 与其电枢电流a I 的方向关系是【 】A.相同B. 相反C. 启动时相同，运行时相反D. 启动时相反，运行时相同 20直流电动机的电动势E 与其电枢电流a I 的方向关系是 【 】相同 B. 相反 C. 启动时相同，运行时相反 D. 启动时相反，运行时相同21直流电动机的电磁转矩T 与其电枢电流a I的关系是 【 】A 正比 B. 反比 C. 无关 D. 不确定22直流电动机的电动势E 与其电枢转速的关系是 【 】正比 B. 反比 C. 无关 D. 不确定23在直流电动机电枢回路中串接附加电阻，电动机特性将 【 】不变 B. 变硬 C. 变软 D. 绝对硬24在直流电动机电枢回路中串接附加电阻，当供电电压和磁通都是额定值时理想空载转速将 【 】A. 不变B. 增加C. 降低D. 急速增加25在电动机电枢电压突然降低使电动机转速降低的过程中，会出现以下哪种制动状态？【 】反馈制动 B. 电源反接制动 C. 倒拉反接制动 D. 能耗制动26直流他励电动机的机械特性属于【 】A. 绝对硬特性 B . 硬特性 C. 软特性 D. 绝对软特性27直流串励电动机的机械特性属于【 】A. 绝对硬特性 B . 硬特性 C. 软特性 D. 绝对软特性28直流复励电动机的机械特性属于【 】A. 绝对硬特性 B . 硬特性 C. 软特性 D. 绝对软特性29交流异步电动机的机械特性属于【 】A. 绝对硬特性 B . 硬特性 C. 软特性 D. 绝对软特性30交流同步电动机的机械特性属于【 】A. 绝对硬特性 B . 硬特性 C. 软特性 D. 绝对软特性31绝对硬特性是电动机的机械特性硬度值【 】A. 趋于无穷大 B . 大于10 C. 小于10 D. 趋于无穷小32硬特性是电动机的机械特性硬度值【 】A. 趋于无穷大 B . 大于10 C. 小于10 D. 趋于无穷小33软特性是电动机的机械特性硬度值【 】A. 趋于无穷大 B . 大于10 C. 小于10 D. 趋于无穷小34机电时间常数越大，机电传动系统过度过程进行得越【 】A 快 B. 慢 C. 不变 D. 不定35旋转磁场的旋转方向与三相异步电动机三相电流相序的关系是 【 】A. 一致B. 相反C. 相差120度D. 相差90度C36降低电动机电源电压，则临界转差率将 【 】A. 不变B. 增加C. 降低D. 急速增加37三相异步电动机Y 连接降压启动时的转矩是△连接直接启动时的【 】 A1/3 B. 1/2 C. 相等 D. 1/438从过载观点选择电动机容量的基本依据是【 】A.L T T >maxB. L N T T >C. L T T <maxD. L N T T ≤ 39保证三相异步电动机转子旋转的主要因素是 【 】A. 转差率B. 磁场旋转方向C. 绕组连线方式D. 电压额定频率40三相异步电动机定子上所加电压增加1倍，则电机输出最大转矩增加【 】A. 1 倍B. 2倍C. 3倍D. 4倍41三相异步电动机定子接成星形时的启动电流为接成三角形时启动电流的【 】A. 1/3B. 1/2C. 相等D. 1/442在三相异步电动机的反馈制动状态下，电机转速与同步转速的关系是【 】A.0n n >B. 0n n <C. 0n n =D.0nn ≤ 43热继电器的动作机理是 【 】A. 电流热效应B. 零压保护C. 过载保护D. 过流保护44改变电动机供电电压的调速方式属于 【 】A 恒转矩调速 B. 恒功率调速 C. 匀速调速 D. 平稳调速45相异步电动机的最大转矩与定子每相绕组上所加电压的几次方成正比？【 】A. 1B. 2C. 3D. 446异步电动机转子电路串联电阻，则电机输出最大转矩将 【 】A. 不变B. 增加C. 降低D. 急速增加47电机的最大特点是转速 【 】A.恒定B.比同步转速大 C .比同步转速小 D. 不受限制48标准工业电流频率为 【 】A. 220HzB. 60HzC. 50HzD. 380Hz49三相异步电动机定子电源频率，则电机输出最大转矩将 【 】A. 不变B. 增加C. 降低D. 急速增加50异步电机转子电路串电阻的调速方法适用于以下哪种异步电机【 】A. 绕线式B. 鼠笼式C. 深槽式D. 双鼠笼式51变三相电机转动方向，常采用以下哪种措施？ 【 】A. 对调任两根电源B. 改变通电相序C. 改变转子电流方向D. 改变定子绕线方式52为按钮的职能符号的是 【 】A. SBB. KMC. KAD. FR53为接触器的职能符号的是 【 】A. SBB. KMC. KAD. FR54中间继电器的职能符号的是 【 】A. SBB. KMC. KAD. FR55为热继电器的职能符号的是 【 】A. SBB. KMC. KAD. FR二、判断改错题，正确的在题后括号内打“√”，错的打“×”并改正错误。
