聚乳酸纤维素共混复合材料的研究进展
- 格式:pdf
- 大小:768.97 KB
- 文档页数:7

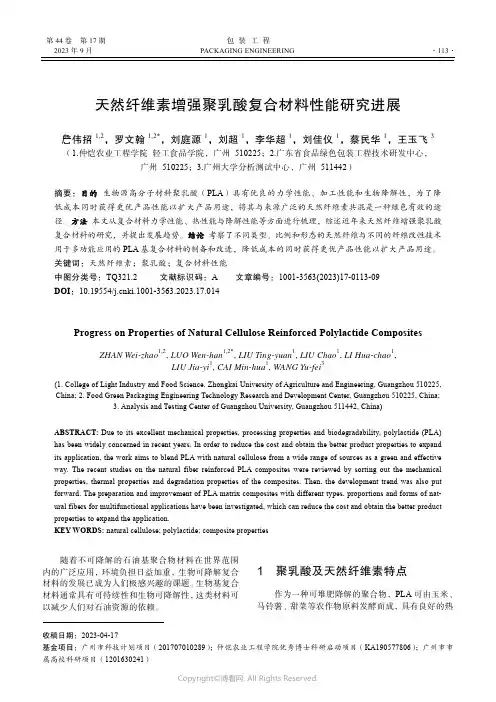

第44卷 第17期 包 装 工 程2023年9月PACKAGING ENGINEERING ·113·收稿日期:2023-04-17基金项目:广州市科技计划项目(201707010289);仲恺农业工程学院优秀博士科研启动项目(KA190577806);广州市市天然纤维素增强聚乳酸复合材料性能研究进展詹伟招1,2,罗文翰1,2*,刘庭源1,刘超1,李华超1,刘佳仪1,蔡民华1,王玉飞3(1.仲恺农业工程学院 轻工食品学院,广州 510225;2.广东省食品绿色包装工程技术研发中心,广州 510225;3.广州大学分析测试中心,广州 511442)摘要:目的 生物源高分子材料聚乳酸(PLA )具有优良的力学性能、加工性能和生物降解性,为了降低成本同时获得更优产品性能以扩大产品用途,将其与来源广泛的天然纤维素共混是一种绿色有效的途径。
方法 本文从复合材料力学性能、热性能与降解性能等方面进行梳理,综述近年来天然纤维增强聚乳酸复合材料的研究,并提出发展趋势。
结论 考察了不同类型、比例和形态的天然纤维与不同的纤维改性技术用于多功能应用的PLA 基复合材料的制备和改进,降低成本的同时获得更优产品性能以扩大产品用途。
关键词:天然纤维素;聚乳酸;复合材料性能中图分类号:TQ321.2 文献标识码:A 文章编号:1001-3563(2023)17-0113-09 DOI :10.19554/ki.1001-3563.2023.17.014Progress on Properties of Natural Cellulose Reinforced Polylactide CompositesZHAN Wei-zhao 1,2, LUO Wen-han 1,2*, LIU Ting-yuan 1, LIU Chao 1, LI Hua-chao 1,LIU Jia-yi 1, CAI Min-hua 1, WANG Yu-fei 3(1. College of Light Industry and Food Science, Zhongkai University of Agriculture and Engineering, Guangzhou 510225, China; 2. Food Green Packaging Engineering Technology Research and Development Center, Guangzhou 510225, China;3. Analysis and Testing Center of Guangzhou University, Guangzhou 511442, China) ABSTRACT: Due to its excellent mechanical properties, processing properties and biodegradability, polylactide (PLA) has been widely concerned in recent years. In order to reduce the cost and obtain the better product properties to expand its application, the work aims to blend PLA with natural cellulose from a wide range of sources as a green and effective way. The recent studies on the natural fiber reinforced PLA composites were reviewed by sorting out the mechanical properties, thermal properties and degradation properties of the composites. Then, the development trend was also put forward. The preparation and improvement of PLA matrix composites with different types, proportions and forms of nat-ural fibers for multifunctional applications have been investigated, which can reduce the cost and obtain the better product properties to expand the application.KEY WORDS: natural cellulose; polylactide; composite properties随着不可降解的石油基聚合物材料在世界范围内的广泛应用,环境负担日益加重,生物可降解复合材料的发展已成为人们极感兴趣的课题。
聚乳酸-纳米纤维素复合薄膜的制备及应用研究进展张萌;冀嘉钰;樊丽;刘鹏涛【摘要】聚乳酸(PLA)是一种绿色高分子材料,原料来源充足、无污染且可被生物降解.同时,PLA还具有良好的机械性能和物理性能,易被加工制作成膜.纳米纤维素(NC)也是一种天然的可再生资源,来源广泛、机械强度好且刚度高.将NC加入到PLA中制备复合薄膜可大幅提高复合薄膜的机械性能;但两者的界面相容性差,从而影响PLA-NC复合薄膜的机械性能.根据近几年国内外的研究文献,本文综述了PLA-NC复合薄膜的制备工艺、界面相容性的改善方法及其应用.【期刊名称】《中国造纸学报》【年(卷),期】2019(034)003【总页数】6页(P71-76)【关键词】聚乳酸;纳米纤维素;复合薄膜【作者】张萌;冀嘉钰;樊丽;刘鹏涛【作者单位】天津科技大学,天津市制浆造纸重点实验室,天津,300457;天津科技大学,天津市制浆造纸重点实验室,天津,300457;天津科技大学,天津市制浆造纸重点实验室,天津,300457;天津科技大学,天津市制浆造纸重点实验室,天津,300457【正文语种】中文【中图分类】O636;TS7211 聚乳酸(PLA)随着人们环保意识的不断提高和国家对各行业环保方面法律法规力度的加强,人们越来越关注环境友好型材料的开发与应用。
聚乳酸(PLA)是一种无毒且具有优良生物可降解性的聚合物,可由乳酸缩聚而成,也可由丙交酯开环聚合而成,故又称作聚丙交酯[1]。
PLA在光或者微生物的作用下可分解成水和二氧化碳,两种产物均不会对环境造成二次污染,被广泛应用于各个领域,尤其是包装、生物医学、建筑、纺织、农业和林业等领域,因此,其也被称为“第四类新材料”。
但PLA也存在一定的缺点,例如,PLA的降解速度过快,水、酸、碱、醇、胺等物质均会引起其降解;PLA对于温度等环境条件也有严格的要求,使它的应用局限在制备使用周期较短的塑料制品上,不能用作长时间储存的容器材料[2-3];PLA分子链堆积松散,导致PLA薄膜柔性差、质脆且硬;且PLA制备成本高、加工难度大、对生产设备要求高;这些缺点限制了PLA的广泛应用。
聚乳酸纤维及其共混纤维的纺制及结构与性能研究近年来,人们对生物可降解纤维的研究日益增多,其中聚乳酸纤维成为了一种备受关注的材料。
聚乳酸纤维具有良好的生物相容性、可降解性和可塑性等特点,因此在医学、纺织、包装等领域具有广泛的应用前景。
在聚乳酸纤维的制备过程中,纺丝工艺是一个重要的环节。
通过选择合适的纺丝工艺,可以调控纤维的结构和性能。
常见的纺丝方法包括湿法纺丝、干法纺丝和熔融纺丝等。
湿法纺丝是最常用的方法之一,通过将聚乳酸溶液挤出到共混纤维的浸泡槽中,再经过拉伸和干燥等步骤,得到聚乳酸纤维。
干法纺丝则是通过将聚乳酸颗粒加热至熔点后挤出,再经过拉伸和冷却等步骤,制备纤维。
熔融纺丝是将聚乳酸颗粒直接加热至熔点,然后通过挤出、拉伸和冷却等步骤制备纤维。
不同的纺丝方法具有不同的工艺参数和纤维结构,因此对于聚乳酸纤维的制备来说,选择合适的纺丝方法是非常重要的。
除了纺丝工艺,共混纤维也是一种重要的研究方向。
通过将聚乳酸与其他纤维进行共混,可以获得具有更好性能的纤维。
常见的共混纤维包括聚乳酸/聚己内酯纤维、聚乳酸/聚乙烯醇纤维等。
共混纤维的制备方法通常是将两种纤维按一定比例进行混合,然后通过纺丝方法将其纺制成纤维。
在纺制后,聚乳酸纤维的结构与性能也是一个研究的重点。
通过扫描电子显微镜和X射线衍射等技术,可以观察到纤维的形貌和结晶性质。
聚乳酸纤维的性能包括力学性能、热性能和降解性能等。
力学性能是指纤维的强度和伸长率等,热性能是指纤维的热稳定性和热分解温度等,降解性能是指纤维在自然环境中的降解速度和产物等。
这些性能的研究可以为聚乳酸纤维的应用提供参考。
综上所述,聚乳酸纤维及其共混纤维的纺制及结构与性能研究是一个具有重要意义的课题。
通过选择合适的纺丝工艺。
生物降解聚乳酸共混复合材料的研究进展摘要:聚乳酸(PLA)是具有生物相容性和生物相容性的高分子材料,一般是由乳酸直接缩聚或丙交酯间接开环聚合成的脂肪族聚酯。
但由于本身的疏水性、脆性及韧性差、降解周期难以控制和合成成本高等缺点,限制了PLA的大范围应用及生产,故需要各种无机、有机材料对其共混改性。
合成可完全生物降解的聚乳酸共混复合材料,成为目前的研究热点。
本文介绍了近几年的PLA共混复合材料,并综述了其研究进展及对其进行了未来的展望。
关键词:聚乳酸共混复合可生物降解目前,全世界塑料年产量已经超过2亿t,相应的塑料废弃物也逐年增加,严重污染环境。
减少废塑料污染的方法之一是使用在自然界无论生物体内外都可以自然降解,不会造成环境污染的生物降解材料。
聚乳酸就是一种可生物降解材料。
聚乳酸的熔点为178℃,玻璃化温度为59℃,透明性与PS(聚苯乙烯)、PET(聚对苯二甲酸乙二醇酯)相似,为一种燃烧热小的结晶聚合物,具有较好的结晶性能及与PET相近的拉伸强度与弹性。
由于聚乳酸侧链上含有甲基,因此疏水性强,加水分解速度相对较慢。
聚乳酸双向拉伸后透光率为94%,具有优良的表面光泽性和透明性,很高的刚性,良好的低温热封性、抗油性和耐润滑侵蚀性。
[2]但是,由于PLA树脂的结晶速率慢,制品收缩率大,本身质脆等缺点,应用受到限制。
利用各种无机或有机材料对其进行共混改性,可以扩展PLA的应用范围。
本文介绍的是可生物降解PLA共混体系,主要包括PLA/无机填料体系、PLA/有机填料体系、PLA/生物降解高分子合金等三大类。
1、含无机填料的PLA基复合体系1、1PLA/磷酸盐类无机钙质复合材料[3]与PLA进行共混改性的磷酸盐类无机钙质材料,主要有羟基磷灰石(HA),磷酸三钙( TCP)和聚磷酸钙纤维(CPPF)三种。
HA是人体骨骼的基本成分,具有极好的生物活性。
但是,HA缺乏力学强度,需要与PLA进行复合提高其力学性能[3]。
聚乳酸复合材料的制备与性能研究随着环保意识的提高和非可再生资源的消耗,聚乳酸复合材料作为一种可生物降解的新型材料,取得了广泛的应用。
它是由聚乳酸以及其他各种高分子材料组成的材料,具有较好的力学性能、生物降解性和可加工性。
本文将从材料制备、结构特征、性能表征和应用前景等方面综述聚乳酸复合材料的最新研究进展。
一、材料制备1、常规方法聚乳酸复合材料的制备方法有很多种,其中最常见的是熔体共混法、溶液共混法和原位聚合法。
熔体共混法是将两种或多种材料熔化混合后再通过挤出或压片等方式制备聚乳酸复合材料。
溶液共混法则是将聚乳酸和其他高分子材料溶解在一种溶剂中,待溶胶共混后再通过溶剂挥发或凝胶成型的方式制备材料。
原位聚合法是在聚乳酸中引入单体,通过聚合反应将其聚合成高分子,与聚乳酸相混合,得到复合材料。
2、改进方法常规方法的制备成本较高、工艺比较复杂。
为了降低制备成本和提高材料性能,人们不断改进聚乳酸复合材料的制备方法。
如金属酸催化剂引发的原位聚合制备聚乳酸聚合物,可获得更高的分子量和更好的热稳定性。
微波辅助制备方法可降低高分子量的制备成本、生产周期和三噁烷残留量。
还有利用超临界二氧化碳工艺合成的聚乳酸复合材料,具有优异的结晶行为和热稳定性。
二、结构特征聚乳酸复合材料的结构特征主要包括相态结构、力学特性、断面形貌等。
研究发现,随着复合系数的增加,复合材料中纤维和填料的分散程度显著提高,造成复合材料的微观结构的变化。
聚乳酸本身是一种不规则的聚合物,因此在制备过程中,往往会引入其他的聚合物或无机材料来改善聚乳酸的特性。
通过改变复合材料中不同材料的用量,可以进一步控制其结构特征。
三、性能表征聚乳酸复合材料的性能表征包括力学性能、生物降解性、热分解性等。
在力学性能方面,复合材料随着添加其他高分子或无机材料的比例提高,强度、刚度也随之提高。
生物降解性是聚乳酸复合材料应用的重要性能之一。
多数研究表明,其生物降解性能均优于单一聚乳酸,且进行组分优化或添加生物催化剂和控肥剂等措施还能进一步提升降解性能。
纤维素改性聚乳酸的结构与性能研究聚乳酸是生物可降解材料,且具有可再生性。
拥有良好的力学强度、生物相容性和可加工性等特性,是作为替代石油基材料的重要替代品被研究者广泛关注。
但聚乳酸韧性差,疏水性强影响了其应用。
因此聚乳酸的研究,主要集中在如何克服这些缺陷上以扩大其应用上。
本文采用熔融共混和注塑成型的方法,选取易溶于水,不溶于有机溶剂的甲基纤维素和易溶于有机溶剂,不溶于水的乙基纤维素用来对聚乳酸进行改性。
将分子量为15、400、1500、40000、100000mPa.s的甲基纤维素和分子量为9~11、40~45、90~110、180~220、270~330 mPa.s的乙基纤维素,按照添加量为1%、3%、5%、7%、9%与聚乳酸共混制备复合材料;MDI改性甲基乙基纤维素和中基乙基共混物改性聚乳酸复合材料。
系统研究了甲基/乙基纤维素的添加量和分子量对聚乳酸复合材料的拉伸性能、结晶性能、热稳定性以及断裂形貌的影响。
同时研究了,MDI改性纤维素和纤维素共混物对聚乳酸性能的影响。
将不同分子量和添加量的甲基纤维素与聚乳酸共混,测试结果表明:混入甲基纤维素后,聚乳酸的断裂伸长率出现先增加后减小的趋势,添加量为1%时,聚乳酸的断裂伸长率达到最大,为最佳添加量。
随着添加量的增加,其断裂伸长率逐渐减小。
从断裂形貌口可以发现,因为添加量较低时,甲基纤维素较为均匀的分布在聚乳酸基体中,随着添加量的增加,甲基纤维素出现团聚,团聚的甲基纤维素以杂质的形式存在基体中,受到外力作用表现为脆性断裂,因而断裂伸长率变小。
从热稳定性结晶度分析发现,载入甲摇纤维素后,聚乳酸的热稳定性变差,添加量为1%时,其热稳定性最好,结晶度也变大了。
聚乳酸的拉伸强度和断裂伸长率与甲基纤维素分子量的大小无明显相关性。
乙基纤维素改性聚乳酸,表征结果显示:与甲基纤维素相比,乙基纤维素的混入使得聚乳酸的断裂伸长率有了较大幅度的改善,且在不同分子量上都存在一个最佳添加量,之后复合材料的断裂伸长率就会出现降低,复合材料的断裂伸长率与乙基纤维素分子量的大小呈正相关。

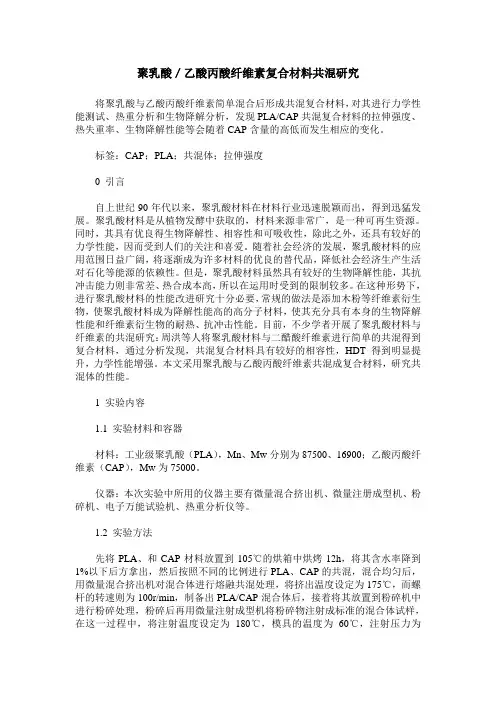

聚乳酸/乙酸丙酸纤维素复合材料共混研究将聚乳酸与乙酸丙酸纤维素简单混合后形成共混复合材料,对其进行力学性能测试、热重分析和生物降解分析,发现PLA/CAP共混复合材料的拉伸强度、热失重率、生物降解性能等会随着CAP含量的高低而发生相应的变化。
标签:CAP;PLA;共混体;拉伸强度0 引言自上世纪90年代以来,聚乳酸材料在材料行业迅速脱颖而出,得到迅猛发展。
聚乳酸材料是从植物发酵中获取的,材料来源非常广,是一种可再生资源。
同时,其具有优良得生物降解性、相容性和可吸收性,除此之外,还具有较好的力学性能,因而受到人们的关注和喜爱。
随着社会经济的发展,聚乳酸材料的应用范围日益广阔,将逐渐成为许多材料的优良的替代品,降低社会经济生产生活对石化等能源的依赖性。
但是,聚乳酸材料虽然具有较好的生物降解性能,其抗冲击能力则非常差、热合成本高,所以在运用时受到的限制较多。
在这种形势下,进行聚乳酸材料的性能改进研究十分必要,常规的做法是添加木粉等纤维素衍生物,使聚乳酸材料成为降解性能高的高分子材料,使其充分具有本身的生物降解性能和纤维素衍生物的耐热、抗冲击性能。
目前,不少学者开展了聚乳酸材料与纤维素的共混研究:周洪等人将聚乳酸材料与二醋酸纤维素进行简单的共混得到复合材料,通过分析发现,共混复合材料具有较好的相容性,HDT得到明显提升,力学性能增强。
本文采用聚乳酸与乙酸丙酸纤维素共混成复合材料,研究共混体的性能。
1 实验内容1.1 实验材料和容器材料:工业级聚乳酸(PLA),Mn、Mw分别为87500、16900;乙酸丙酸纤维素(CAP),Mw为75000。
仪器:本次实验中所用的仪器主要有微量混合挤出机、微量注册成型机、粉碎机、电子万能试验机、热重分析仪等。
1.2 实验方法先将PLA、和CAP材料放置到105℃的烘箱中烘烤12h,将其含水率降到1%以下后方拿出,然后按照不同的比例进行PLA、CAP的共混,混合均匀后,用微量混合挤出机对混合体进行熔融共混处理,将挤出温度设定为175℃,而螺杆的转速则为100r/min,制备出PLA/CAP混合体后,接着将其放置到粉碎机中进行粉碎处理,粉碎后再用微量注射成型机将粉碎物注射成标准的混合体试样,在这一过程中,将注射温度设定为180℃,模具的温度为60℃,注射压力为60MPa,注射时间为5s,保压压力50MPa,保压时间3s。
《聚乳酸纳米复合材料的制备与性能研究》篇一一、引言随着人类对环保意识的提高和可持续发展战略的推进,生物可降解塑料已成为研究热点。
聚乳酸(PLA)作为一种生物相容性好、可降解的环保材料,广泛应用于医疗、包装、农业等领域。
然而,为了进一步提高聚乳酸的性能,纳米复合材料的研究备受关注。
本文将详细探讨聚乳酸纳米复合材料的制备方法及其性能研究。
二、聚乳酸纳米复合材料的制备1. 材料选择制备聚乳酸纳米复合材料,首先需要选择合适的纳米填料。
常见的纳米填料包括纳米碳酸钙、纳米二氧化硅、纳米粘土等。
这些纳米填料具有优异的物理、化学性能,可有效提高聚乳酸的力学、热学等性能。
2. 制备方法聚乳酸纳米复合材料的制备方法主要包括熔融共混法、原位聚合法等。
其中,熔融共混法操作简便,适用于大规模生产;原位聚合法则可在纳米填料表面引入官能团,提高填料与聚乳酸的相容性。
本文采用熔融共混法,将聚乳酸与纳米填料在高温下熔融共混,制备出聚乳酸纳米复合材料。
三、性能研究1. 力学性能通过拉伸试验、冲击试验等方法,研究聚乳酸纳米复合材料的力学性能。
实验结果表明,纳米填料的加入可显著提高聚乳酸的拉伸强度、冲击强度等力学性能。
此外,纳米填料的种类和含量对力学性能的影响也进行了详细分析。
2. 热学性能采用热重分析(TGA)、差示扫描量热法(DSC)等方法,研究聚乳酸纳米复合材料的热学性能。
实验结果表明,纳米填料的加入可提高聚乳酸的热稳定性,降低其熔点和结晶温度。
此外,纳米填料的分散性对热学性能的影响也进行了探讨。
3. 生物相容性聚乳酸作为一种生物相容性好的材料,其生物相容性是评价其性能的重要指标。
通过细胞毒性试验、血液相容性试验等方法,研究聚乳酸纳米复合材料的生物相容性。
实验结果表明,纳米填料的加入对聚乳酸的生物相容性影响较小,仍具有良好的生物相容性。
四、结论本文通过熔融共混法制备了聚乳酸纳米复合材料,并对其性能进行了深入研究。
实验结果表明,纳米填料的加入可显著提高聚乳酸的力学性能和热学性能。
聚乳酸及其共聚物的应用及研究进展随着医学的发展,在现代医学治疗中经常需要一些暂时性的材料,尤其是在外科领域,如可吸收缝线、软组织植入、骨折内固定材料、人工血管、止血剂、外科粘合剂以及药物缓释系统,这就要求植入的材料在创伤愈合或药物释放过程中可生物降解。
所以近年来,可生物降解高分子材料正日益广泛的应用于医学领域。
作为药物缓释系统的载体材料,在药物释放完后不需要再经手术取出,可以减轻用药者的痛苦和麻烦。
因此生物降解高分子材料是很多需长期服用的药物的理想载体。
作为体内短期植入物,也可很大程度的减轻患者的痛苦。
对于医学临床应用于生物组织中的生物材料往往有如下要求:首先要确保材料和降解产物无毒性、不致癌、不致畸、不引起人体细胞的突变和组织反应;其次要与人体组织有较好的相容性,不能引起中毒、溶血凝血、发热和过敏等现象;此外,还要具有化学稳定性,抗体液、血液及酶的体内生物老化作用[1];适当的物理机械性能及可成型性;具有要求的降解速度等[2]。
在过去的(近)20年中,发现的符合上述要求的可生物降解高分子材料有很多,如聚乳酸、丙交酯-乙交酯共聚物、聚羟基乙酸、聚羟基丁酸酯等。
这些高分子降解物大多都含有可水解的化学键。
而PLA是聚酯类可生物降解高分子聚合物中的一种,因其具有突出的生物相容性,具有与天然组织相适应的物理力学性能,和其在化学和生物性能上的多功能性而引人注意[3]。
1 聚乳酸(polylactic acid,PLA)概述PLA的结构式为:O C CHCH3OO CCH3CH OnPLA是继聚乙醇酸之后第二类经FDA批准可用于人体的生物降解材料。
其不仅具有优良的机械强度、化学稳定性,还具有良好的生物相容性和生物降解性。
近年来,国内外对其在生物医学方面的应用作了大量的研究。
其已在手术缝合线、骨修复材料、药物控制缓释系统以及组织工程支架(如人工骨、人造皮肤)方面有着较广泛的应用。
PLA还可制成纤维或包装材料用以替代聚苯乙烯、聚氯乙烯、聚丙烯等,从而解决废塑料公害问题[4]。
《聚乳酸纳米复合材料的制备与性能研究》篇一一、引言随着科技的不断进步,聚乳酸(PLA)作为一种可生物降解的聚合物材料,在环保和可持续性方面得到了广泛的关注。
而纳米复合材料以其优异的物理和化学性能,为聚乳酸的改进提供了新的可能。
本文旨在研究聚乳酸纳米复合材料的制备方法及其性能表现,以期为该领域的研究和应用提供参考。
二、聚乳酸纳米复合材料的制备1. 材料选择制备聚乳酸纳米复合材料,首先需要选择合适的纳米填料。
常见的纳米填料包括纳米二氧化硅、纳米碳酸钙、纳米粘土等。
本文选择纳米二氧化硅作为主要研究对象。
2. 制备方法制备聚乳酸纳米复合材料,主要采用熔融共混法。
该方法通过将聚乳酸与纳米填料在高温下熔融共混,使纳米填料均匀地分散在聚乳酸基体中,从而得到聚乳酸纳米复合材料。
三、性能研究1. 力学性能通过拉伸试验和冲击试验,对聚乳酸纳米复合材料的力学性能进行了研究。
实验结果表明,添加纳米二氧化硅后,聚乳酸纳米复合材料的拉伸强度和冲击强度均有所提高。
这主要是由于纳米填料的加入,增强了聚乳酸基体的分子间作用力,提高了材料的力学性能。
2. 热稳定性通过热重分析(TGA)实验,对聚乳酸纳米复合材料的热稳定性进行了研究。
实验结果表明,添加纳米二氧化硅后,聚乳酸纳米复合材料的热稳定性得到了显著提高。
这主要是因为纳米填料的加入,提高了材料的热传导性能,降低了材料的热分解速率。
3. 生物降解性虽然聚乳酸本身具有良好的生物降解性,但纳米复合材料的生物降解性仍需进行研究。
通过实验发现,聚乳酸纳米复合材料在特定条件下的生物降解性与纯聚乳酸相比,并未发生明显变化。
这表明纳米填料的加入并未对聚乳酸的生物降解性产生负面影响。
四、结论本文研究了聚乳酸纳米复合材料的制备方法和性能表现。
实验结果表明,通过熔融共混法将纳米二氧化硅与聚乳酸共混,可以成功制备出聚乳酸纳米复合材料。
该材料在力学性能和热稳定性方面得到了显著提高,而生物降解性未受影响。
蚕丝织物增强聚乳酸复合材料的制备及其性能研究
蚕丝是一种天然蛋白质纤维,具有很高的韧性和柔软性,被广泛应用于纺织品和医疗
材料等领域。
聚乳酸(PLA)是一种可生物降解的合成聚合物,因其优良的力学性能和生物相容性,已成为一种重要的材料。
本文研究目的在于通过将蚕丝与聚乳酸复合,以提高复
合材料的力学性能和生物降解性能。
本研究首先采用溶液共混的方法将蚕丝和聚乳酸混合,然后通过熔融纺丝制备蚕丝织
物增强聚乳酸复合材料。
研究中采用红外光谱(FTIR)和差示扫描量热(DSC)对复合材料进行表征。
实验结果表明,蚕丝和聚乳酸能够良好地共混,形成了复合材料。
接下来,通过拉伸实验和冲击实验对蚕丝织物增强聚乳酸复合材料的力学性能进行测试。
实验结果表明,与纯聚乳酸相比,蚕丝织物增强的聚乳酸复合材料具有更高的抗拉强
度和韧性。
这是因为蚕丝具有较高的强度和韧性,能够有效地增强聚乳酸的力学性能。
复
合材料的冲击强度也有所提高。
本研究还对蚕丝织物增强聚乳酸复合材料的生物降解性能进行了研究。
实验结果表明,复合材料在体外环境中具有较好的生物降解性能。
蚕丝的加入不仅不影响材料的降解性能,而且能够促进材料的降解过程。
这是因为蚕丝本身具有良好的生物降解性能。
V ol 136N o 14#10#化 工 新 型 材 料N EW CH EM ICAL M A T ERIA L S 第36卷第4期2008年4月作者简介:孟龙(1977-),男,在读硕士生。
联系人:郭效军(1969-),男,副教授,博士,硕导,主要从事纳米材料化学的研究工作。
聚乳酸纤维的研究进展孟 龙 魏彩虹 张 力 严 军 查 飞 郭效军*(西北师范大学化学化工学院,兰州730070)摘 要 聚乳酸是一种新型的生态环保型高分子材料。
本文主要介绍了世界各国对聚乳酸纤维研究及生产的相关情况,对聚乳酸的生产工艺作了深入的探究,并介绍了聚乳酸的应用及发展前景。
关键词 聚乳酸,纤维,生物可降解,应用Advances of poly(lactic acid)fibersM eng Long Wei Caihong Zhang Li Yan Jun Zha Fei Guo Xiao jun(College of Chemistr y and Chemical Eng ineering ,Northw est Nor mal U niversity ,Lanzhou 730070)Abstract Po ly (lact ic acid)(P L A)has g enerated g reat interests as one o f the most inno vativ e mater ials.T he med-ical applications of this polymer arise fr om its bioco mpatibility and biodeg radability.A critical review o n the pr oduction of po ly (lact ic acid)fiber by v ario us methods was present ed,alo ng w ith co rr elatio ns betw een st ructur e and pr operties of t he fibers.T he applications and the deveio pmental pr ospect o f po ly mer w ere also discussed.Key words po ly (lactic acid),fiber ,bio deg radation ,a pplicat ion近年来,随着人们环保意识的提高以及石油资源枯竭危险的日益临近,寻求可再生资源制备高分子材料成为高分子科学和技术发展的一大方向。
