数据采集通道接口设计

仓库管理系统的信息采集接口设计和实现接口设计与实现：1. 采集仓库基本信息接口：- 接口名称：GET /warehouse/{warehouse_id}- 功能：根据仓库ID获取仓库基本信息- 请求参数：warehouse_id (int) - 仓库ID- 响应数据：仓库名称、仓库地址、仓库管理员等基本信息2. 采集仓库货物信息接口：- 接口名称：GET /warehouse/{warehouse_id}/goods- 功能：根据仓库ID获取仓库内所有货物的信息列表- 请求参数：warehouse_id (int) - 仓库ID- 响应数据：货物ID、货物名称、货物数量、货物描述等信息的列表3. 采集货物详细信息接口：- 接口名称：GET/warehouse/{warehouse_id}/goods/{goods_id}- 功能：根据仓库ID和货物ID获取货物的详细信息- 请求参数：warehouse_id (int) - 仓库ID，goods_id (int) - 货物ID- 响应数据：货物名称、货物数量、货物描述、货物价格、入库时间等详细信息4. 添加货物信息接口：- 接口名称：POST /warehouse/{warehouse_id}/goods- 功能：在指定仓库中添加新的货物信息- 请求参数：warehouse_id (int) - 仓库ID，货物信息对象(JSON格式) - 货物的名称、数量、描述等信息- 响应数据：新增货物的ID、货物名称、货物数量等信息5. 更新货物信息接口：- 接口名称：PUT/warehouse/{warehouse_id}/goods/{goods_id}- 功能：更新指定仓库中指定货物的信息- 请求参数：warehouse_id (int) - 仓库ID，goods_id (int) - 货物ID，货物信息对象 (JSON格式) - 需要更新的货物的名称、数量、描述等信息- 响应数据：更新后的货物的ID、货物名称、货物数量等信息6. 删除货物信息接口：- 接口名称：DELETE/warehouse/{warehouse_id}/goods/{goods_id}- 功能：删除指定仓库中指定货物的信息- 请求参数：warehouse_id (int) - 仓库ID，goods_id (int) - 货物ID- 响应数据：操作成功或失败的状态信息接口实现：根据具体开发语言和框架，实现以上接口的方法和逻辑，并对外提供相应的URL供其他系统或应用调用。

第一节系统整体结构系统的整体组成结构是测量目标经过传感器模块后转换成电信号，在由信号调理模块对信号做简单的调理工作，例如，scc-sg04全桥应变调整模块，scc-td02模块，scc-rtd01热电偶热电阻制约模块等，将调理好的信号传送到数据采集模块中进行数据采集，然后在用软件进行特定的处理。

在采集的过程中同时将数据保存到指定数据库里。

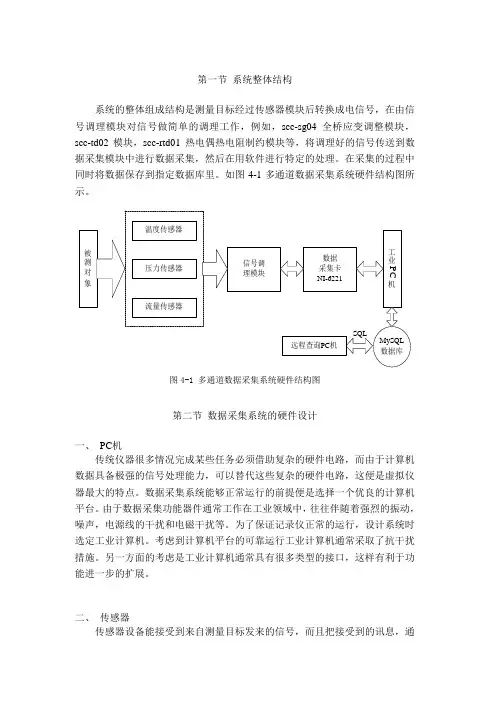

如图4-1多通道数据采集系统硬件结构图所示。

图4-1 多通道数据采集系统硬件结构图第二节数据采集系统的硬件设计一、PC机传统仪器很多情况完成某些任务必须借助复杂的硬件电路，而由于计算机数据具备极强的信号处理能力，可以替代这些复杂的硬件电路，这便是虚拟仪器最大的特点。

数据采集系统能够正常运行的前提便是选择一个优良的计算机平台。

由于数据采集功能器件通常工作在工业领域中，往往伴随着强烈的振动，噪声，电源线的干扰和电磁干扰等。

为了保证记录仪正常的运行，设计系统时选定工业计算机。

考虑到计算机平台的可靠运行工业计算机通常采取了抗干扰措施。

另一方面的考虑是工业计算机通常具有很多类型的接口，这样有利于功能进一步的扩展。

二、传感器传感器设备能接受到来自测量目标发来的信号，而且把接受到的讯息，通过设定的变换比例将其改变成为电信号亦或其它形式，从而能够完成数据信号的处理、存储、显示、记录和控制等任务。

传感器是系统进行检测与控制的第一步。

三、信号调理经过传感器的信号大多是要经过信号调理才可以被数据采集设备所接收，调理设备能够对信号进行放大、隔离、滤波、激励、线性化等处理。

由于不同类型的传感器各有不同的功能，除了考虑一些通用功能之外，还要依据不同传感器的性质和要求来实现特殊的信号调理功能。

信号调理电路的通用功能由如下几个方面：（1）放大功能为了提高系统的分辨率以及降低噪声干扰，微弱信号必须要进行放大，从而使放大之后信号电压与模数转换的电压范围一致。

信号在经过传感器之后便直接进入信号调理模进行调理，这样就不易受到外部环境的影响，从而使得信噪比进一步的改善。

多路数据采集系统设计序言随着计算机技术、电磁兼容技术、传感器技术和信息技术的飞速发展和普及，数据采集与处理系统得到了广泛的应用。

例如：在生产过程中，应用这一系统可对生产现场的工艺参数进行采集、监视和记录，为提高产品质量、降低生产成本提供信息和手段；在科学研究中，应用这一系统可获得大量的动态信号，是研究瞬间物理过程的有力工具，也是获得科学奥秘的重要手段之一。

总之，不论在哪个应用领域，数据采集与处理越及时，工作效率、性能价格比就越高，取得的经济效益就越好。

总之，数据采集是工、农业控制系统中至关重要的一环[1]。

数据采集是工、农业控制系统中至关重要的一环，在医药、化工、食品、等领域的生产过程中，往往需要随时检测各生产环节的温度、湿度、流量及压力等参数。

同时，还要对某一检测点任意参数能够进行随机查寻，将其在某一时间段内检测得到的数据经过转换提取出来，以便进行比较，做出决策，调整控制方案，提高产品的合格率，产生良好的经济效益。

本毕业设计对一种多路数据采集系统进行了初步的研究，该多路数据采集系统能对多路模拟信号进行采集和处理。

系统以89C51为控制单元核心，利用模数转换器AD0809完成模数转换功能，结合单片机RS232串口功能，实现八路信号的采集、存储、显示及与PC机通信等功能，形成了良好的人机界面。

第1章绪论1.1多路数据采集系统介绍随着工、农业的发展，多路数据采集势必将得到越来越多的应用，为适应这一趋势，作这方面的研究就显得十分重要。

在科学研究中，运用数据采集系统可获得大量的动态信息，也是获取科学数据和生成知识的重要手段之一。

总之，不论在哪个应用领域中，数据采集与处理将直接影响工作效率和所取得的经济效益。

此外，计算机的发展对通信起了巨大的推动作用。

算机和通信紧密结合构成了灵活多样的通信控制系统，也可以构成强有力的信息处理系统,这样对社会的发展产生了深远的影响。

数据通信是计算机广泛应用的必然产物[2]。

《基于嵌入式的多通道数据采集系统设计》篇一一、引言随着现代科技的不断进步，数据采集系统的设计变得愈发重要。

基于嵌入式的多通道数据采集系统因其高集成度、可定制性和灵活性被广泛应用于多个领域。

本文将介绍一个基于嵌入式技术的多通道数据采集系统的设计方法，重点分析其架构、设计原则和实施步骤。

二、系统概述基于嵌入式的多通道数据采集系统主要由嵌入式硬件和软件组成。

该系统能够同时采集多个通道的数据，具有高精度、高速度、高稳定性的特点。

该系统广泛应用于工业控制、环境监测、医疗设备等领域。

三、系统设计原则1. 可靠性：系统设计应保证数据的准确性和可靠性，避免因硬件或软件故障导致的错误。

2. 实时性：系统应具备实时数据采集和处理的能力，以满足不同应用场景的需求。

3. 可扩展性：系统设计应考虑未来的扩展需求，方便后续的升级和维护。

4. 灵活性：系统应具备灵活的配置和定制能力，以适应不同用户的需求。

四、硬件设计1. 微处理器：选用高性能的嵌入式微处理器，如ARM或RISC等，以保证数据处理的速度和稳定性。

2. 数据采集模块：设计多个通道的数据采集模块，采用高性能的ADC（模数转换器）芯片和稳定的滤波电路。

3. 存储模块：设计存储模块以保存采集到的数据，可采用SD卡或内存等存储介质。

4. 通信接口：设计多种通信接口，如USB、以太网等，以便于与上位机或其他设备进行数据传输。

五、软件设计1. 操作系统：选用适合嵌入式系统的操作系统，如Linux或RTOS等。

2. 数据采集程序：编写数据采集程序，实现对多个通道的数据进行实时采集和处理。

3. 数据处理程序：对采集到的数据进行处理和分析，包括滤波、去噪、转换等操作。

4. 通信程序：编写通信程序，实现与上位机或其他设备的通信和数据传输。

六、系统实现1. 硬件实现：根据硬件设计方案，选用合适的元件和电路板进行硬件的组装和测试。

2. 软件实现：根据软件设计方案，编写和调试相应的程序和算法，实现系统的各项功能。

1 引言数据采集是指从传感器和其它待测设备等模拟和数字被测单元中自动采集信息的过程。

数据采集是工业控制等系统中的重要环节，通常采用一些功能相对独立的单片机系统来实现，作为测控系统不可缺少的部分，数据采集的性能特点直接影响到整个系统。

数据采集系统是结合基于计算机的测量软硬件产品来实现灵活的、用户自定义的测量系统。

随着计算机技术的飞速发展和普及，数据采集系统在多个领域有着广泛的应用。

数据采集是工、农业控制系统中至关重要的一环，在医药、化工、食品、等领域的生产过程中，往往需要随时检测各生产环节的温度、湿度、流量及压力等参数。

在科学研究中，运用数据采集系统可获得大量的动态信息，也是获取科学数据和生成知识的重要手段之一。

随着计算机在工业控制领域的不断推广应用，将模拟信号转换成数字信号已经成为计算机控制系统中不可缺少的重要环节，因此数据采集系统有着更加重要的意义。

本次的课程设计中，我通过查阅有关资料，确定了系统设计方案，并设计了硬件电路图，分析主要模块的功能及他们之间的数据传输和控制关系。

最后利用Protel绘制了电路原理图，Keil编写源代码。

本课程设计采用89C51系列单片机，设计的系统由硬件和软件两部分构成，硬件部分主要完成数据采集，软件部分完成数据处理和显示。

数据采集采用AD0809模数转换芯片，具有很高的稳定性，采样的周期由可编程定时/计数器8253控制。

完成采样的数据后输入单片机内部进行处理，并送到LED显示。

软件部分用Keil 软件编程，操作简单，具有良好的人机交互界面。

程序部分负责对整个系统控制和管理，采用了汇编语言进行了判别通道、数据采集处理、数据显示、数据通信等程序设计，具有较好的可读性。

使系统实现了通过一个A/D转换器采样一个模拟电压，每隔一定时间去采样一次，每次相隔的时间由定时器/计数器芯片8253控制，采样的结果送入A/D转换器芯片0809，转换完成后，把转换好的数字信号送入并行接口芯片8255，然后由中断控制器向CPU发出中断请求，在CPU控制下把8225中的数字送入外设即CRT/LED 显示。

ADS1262多通道数据采集系统设计徐聪辉; 李彩; 张振昭【期刊名称】《《中国测试》》【年(卷),期】2019(045)009【总页数】6页(P112-117)【关键词】数据采集系统; 体散射函数; ADS1262; STM32; 多通道【作者】徐聪辉; 李彩; 张振昭【作者单位】中国科学院南海海洋研究所热带海洋环境国家重点实验室广东广州510301; 中国科学院大学北京100049【正文语种】中文【中图分类】TN9110 引言海洋光学中，体散射函数是描述光在水体中某一散射体上散射光角度分布的一个重要的固有光学特性参数。

利用体散射函数及吸收/衰减系数可以推算得到水体及其组分的所有特征性固有光学特性参数及遥感反射率。

其在水色遥感[1]、水下军事目标跟踪[2]、生态系统建模及近海灾害的预警预告[3]等领域中有着重要的研究意义，体散射函数，尤其是覆盖0°～180°范围的广角水体体散射函数测量是水体光学特性研究中一个十分棘手的国际难题，这主要归因于散射光信号强的方向性[4]，能量主要集中在前向小角度，后向能量极其微弱，前后向不同角度甚至不同海区同一角度散射能量相差可达5个量级，其中90°～120°散射光能量最微弱，要求探测系统必须具备纳瓦级微弱光信号探测能力。

目前对水体体散射函数的测量主要基于单一探测器机械转动式和多探测器同步阵列式两种测量方式[5]，转动式测量技术基于单一光源、单一探测器，通过旋转光源或探测器实现0°～180°范围不同角度散射通量及体散射函数的测量，该测量方式虽具有较高的角度分辨率，但测量仪的重复性较差，测量频率低，功耗较高，不适用于水下原位测量，阵列式探测技术基于在不同方向固定安装探头来实现不同角度光通量同步采集（即多通道测量），具有速度快、重复性和可靠性高等优势[2, 6]。

本文在采用硅光电倍增管解决宽动态范围微弱光高灵敏度探测的基础上，设计了一款基于ADS1262和STM32单片机的多通道高精度数据采集系统，该系统可实现20通道模拟信号的高精度量化及实时存储，数据可根据需要实时或后下载至上位机进行分析处理。

高速多通道数据采集传输系统的设计*赵忠凯，尹达，刘海朝【摘要】摘要：设计了一种基于FPGA与DSP的高速多通道实时数据采集传输系统。

该系统通过FPGA实现对时钟、ADC、DSP等芯片的功能配置，采集数据由FPGA预处理后通过EMIF接口传送至DSP，并完成后续的复杂信号处理。

该系统最高数据采集速率可达500 MSPS，FPGA与DSP之间可实现高速率的数据传输。

实际测试结果表明，该系统实现了多通道数据的实时同步采集、传输与处理，数据采集达到较高性能，能够满足当前复杂电磁环境下精确制导雷达数据处理分析的需求。

【期刊名称】火力与指挥控制【年(卷),期】2015(000)012【总页数】5【关键词】多通道，高速数据采集，EMIF，FPGA&DSP0 引言当前电磁信号环境越来越复杂，电磁信号密度已达到百万量级［1］，这就要求雷达信号识别处理系统必须具备快速、准确识别威胁的能力，能够为之后作战提供及时可靠的信息。

随着一些新算法的出现，信号处理复杂度越来越高，动态范围也要求越来越大，信号的通道数也越来越多，因此，多通道信号的采集处理已成为当前雷达数字接收机的发展趋势。

传统的信号采集和传输方法已不能完全满足当前复杂电磁威胁环境下信号处理机对处理数据的要求［2］，必须应用更精确更高速的采集系统，保证电子战环境中的主动权，所以对雷达信号高速多通道采集传输系统的研究具有重大且深远的意义。

FPGA具有强大的数据并行处理能力，能够满足高速ADC的数据处理要求，非常适合作为本系统的逻辑控制核心。

高性能多核DSP的高速运算能力使其适合选作复杂算法的主处理芯片［3］。

1 系统总体方案雷达信号高速多通道数据采集传输系统总体框图如图1所示。

设计中所选用的ADC芯片数据转换速率最高可达500 MSPS。

FPGA芯片选择Altera公司Stratix III系列的EP3SL200F1152C2，DSP芯片选择TI公司的TMS320C6678。

基于PCI 接口的多通道高速数据采集系统张旭东　付　强　何松华　李保国(国防科技大学A T R 实验室　长沙,410073)摘要　提出一种PCI 总线多通道高速采集系统的结构并予以实现。

这个系统采用微机作为采集主控单元,兼容三种体制雷达的采集要求,可以实现六通道连续采集,并可以实现大量数据的存储;为了实现高速和大容量采集,系统采用基于S 59933的PCI 总线接口,利用PCI 总线的高速传输能力,满足主控单元与采集单元的数据传输要求;同时利用双口R AM 内部切换保证连续采集和连续传输;控制采用CPL D 集中实现,简化了电路板设计,提高了灵活性。

关键词:P CI 接口;高速采集;连续采集中图分类号:T P 274PCI Based High Speed Multi -Channel Data Acquisition SystemZhang X udong Fu Qiang H e S onghua Li B aoguo(L AB of A T R,N ational U niver sity of Defence T echnolog y Changsha,410073)Abstract A system architecture of m ulti -channel hig h speed data acquisition o n PCI bus is g iven.The sy stem uses a PC as the control unit to get data in three dif-ferent kinds of radar ,and implem ents data acquisition thr oug h six channels for stor ing large am ount of data .In order to realize high speed and larg e am ount of da-ta acquisition ,the system uses the S 5933-based PCI inter face through the high transfer speed of the PCI bus,to satisfy the required data transfer rate betw een the co ntrol unit and the acquisition unit,and uses Dual-Port SRAM to provide continu-ous acquisitio n ,and CPLD to implement the contr ol circuits .T he design of circuit bo ard is simplified and the flex ility of the sy stem is improv ed.Key words :PCI inter face;hig h speed acquisition;continuous acquisition　收稿日期:1999-01-18;修改稿收到日期:1999-08-25 在现代雷达信号处理特别是目标识别中,试验数据的获取有着重要意义[1]。
