BDF薄壁管现浇混凝土空心楼盖设计与施工技术

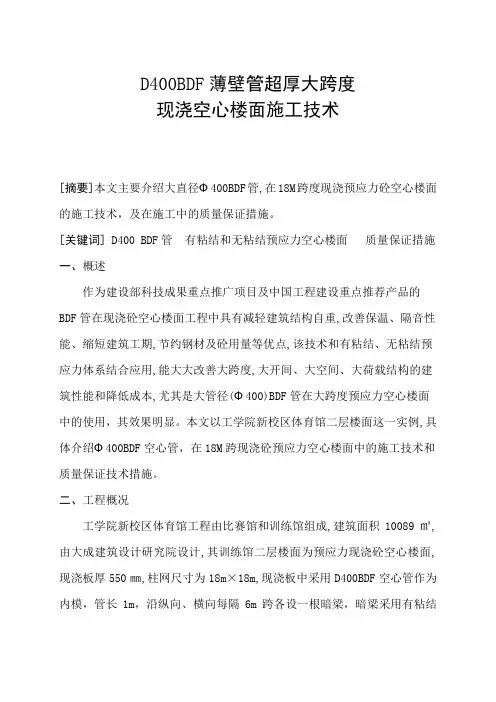

D400BDF薄壁管超厚大跨度现浇空心楼面施工技术[摘要]本文主要介绍大直径Ф400BDF管,在18M跨度现浇预应力砼空心楼面的施工技术，及在施工中的质量保证措施。

[关键词] D400 BDF管有粘结和无粘结预应力空心楼面质量保证措施一、概述作为建设部科技成果重点推广项目及中国工程建设重点推荐产品的BDF管在现浇砼空心楼面工程中具有减轻建筑结构自重,改善保温、隔音性能、缩短建筑工期,节约钢材及砼用量等优点,该技术和有粘结、无粘结预应力体系结合应用,能大大改善大跨度,大开间、大空间、大荷载结构的建筑性能和降低成本,尤其是大管径(Ф400)BDF管在大跨度预应力空心楼面中的使用，其效果明显。

本文以工学院新校区体育馆二层楼面这一实例,具体介绍Ф400BDF空心管，在18M跨现浇砼预应力空心楼面中的施工技术和质量保证技术措施。

二、工程概况工学院新校区体育馆工程由比赛馆和训练馆组成,建筑面积10089㎡,由大成建筑设计研究院设计,其训练馆二层楼面为预应力现浇砼空心楼面,现浇板厚550㎜,柱网尺寸为18m×18m,现浇板中采用D400BDF空心管作为内模，管长1m，沿纵向、横向每隔6m跨各设一根暗梁，暗梁采用有粘结1860级预应力筋；沿BDF管壁壁间长度方向的板内间隔式设置1～2根无粘结1860级预应力筋；垂直于薄壁管方向，即在薄壁管的管端，（每根管的端头）设置暗肋梁，暗肋梁中设置4根无粘结1860级预应力筋,形成了纵、横向暗梁为有粘结预应力梁，横向肋梁无粘结预应力梁，纵向管壁间为无粘结预应力板；有粘结与无粘结相结合的18m跨，板厚550mm大管径空心楼面。

见大直径薄壁管楼层平面布置图。

三、施工方法3.1薄壁空心管的安装,最主要的是如何采取措施保证空心管在板中的几何尺位置,并保证空心管在其它工序施工过程产生的影响下,这些措施仍然有效,而且方便易行,具有良好的经济性,具体来说就是要保证空心管与底模之间的高度,空心管管壁之间,管头之间的间距和解决空心管在浇筑砼时产生的上浮问题及保证预应力筋位置和矢高的正确。

一、工程概况在钢筋混凝土受弯构件中，对正截面而言，可以把受拉区混凝土除去一部分，形成T形截面构件，这样可节约材料和减轻自重。

从正截面强度来看，两种楼板的承载能力是等同的。

基于这一原理，在现浇楼板中放置BDF薄壁筒体构件，形成孔洞，沿布管方向的板的正截面就变成了“工”字形截面；垂直于布管方向的板的正截面变成了平面外有联系的“工工”字形截面，这种“工”字型截面和“工工”字形截面的承载能力与等量的实心板是相同的。

由于“工”字形截面减轻了自重，故板的配筋比等厚的实心板要少。

同时也减轻了柱和基础的荷载。

二、编制依据05SG343《现浇混凝土空心楼板》《现浇混凝土空心楼盖技术规程》《无梁GBF管现浇混凝土空心楼板施工技术》三、施工工艺流程支设梁、板模板→划线定位→绑扎板底钢筋、肋间钢筋及预埋管线安装→安放筒芯→安装固定支架及芯筒固定支架→固定筒芯→绑扎抗浮丝→绑扎板顶钢筋及预留埋件安装→隐蔽工程验收→搭设施工便道、架设混凝土传送管→混凝土浇筑→混凝土养护→模板拆除四、主要施工方法1、体系形式综合考虑本工程的结构特点，现场施工组织和人员调配，我项目经理部技术部门根据设计的施工图纸，编制了适合本工程的详尽方案。

尽量采用1m、1.2m、1.5m标准长度的管，如图1所示的形式进行施工。

图1为保证BDF的有效固定，做到位置准确，现场加工30个如下规格的F型钢筋卡具。

周转使用。

每长度规格BDF管用两组F 型卡具固定。

卡具如图二示：图2（高度为板厚-2*保护层）2、模板工程施工本工程顶板模板采用双面覆膜木模板，龙骨用50mm×100mm 木方。

支撑，采用扣件式钢管模板支撑架，脚手架立杆上设有可调顶托。

顶板模板次龙骨间距300mm；主龙骨间距为900mm;钢管脚手架支撑间距：根据层高经计算确定1m*1m步距为1.2m。

水平钢管连杆在垂直方向上、中、下各一道。

梁、板跨度≥4m时，模板应起拱，起拱高度为全跨长度的3/1000，起拱位置距离墙边500mm开始起拱。

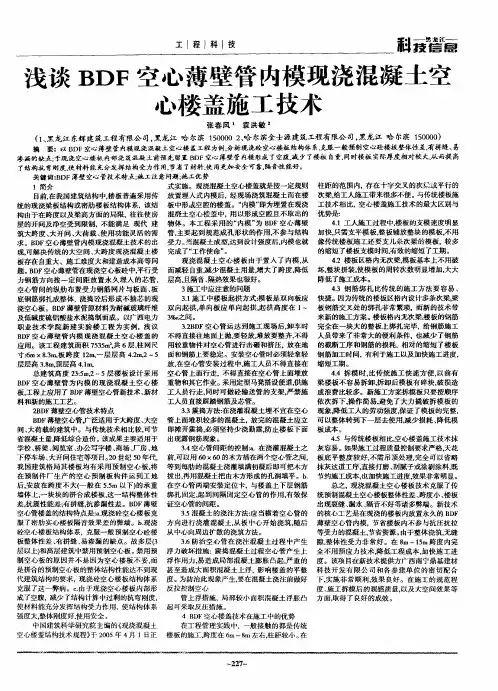

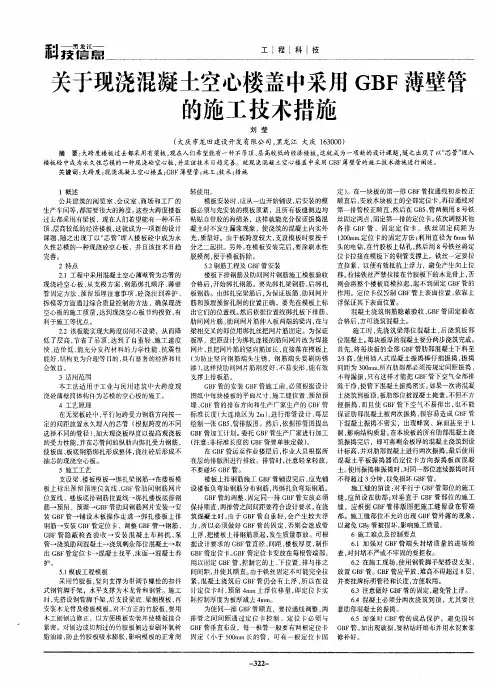

１概述 转使 用。 定） 。在一块板的第一排 Ｇ Ｆ管拉通线初步校正 Ｂ 模 板安 装时 ， 从一 边开 始铺设 ， 应 后安 装 的模 顺直后 ， 安放本块板上的全部定位卡 ， 再拉通线对 然 Ｂ、 板必 须与先 安装 的模 板顶 紧 ，且所 有 板缝 删边 均 第 一排 管校 正顺 直 ， 后在 Ｇ ５管 两侧 用 建筑中大跨度现 ｆ ｊ 浇砼 薄壁 简体 构件 为 模 的空心 板 的施工 。 ４ 工艺 原理 在无粱板砼 １平行短跨受力钢筋方 向按一 Ｉ１ 定的间距放置永久埋入的芯管 （ 根据跨度的不 同 选择不同的管径）加大现浇板厚度以提高现浇板 ， 的受 力性 能 ， 在芯 管问 的纵 肋 内绑扎 受力 钢 筋 ， 并 使板 面 、 钢 筋绑 扎形成 整 体 ， 板底 浇注 砼后 形成 不
楼板上排钢筋施工 Ｇ Ｆ管铺设完后． Ｂ 应先铺 设楼板负弯矩钢筋分布钢筋 ， 再绑扎负弯矩钢筋。 Ｇ Ｆ管的渊整、 Ｂ 固定 同一排 Ｇ Ｆ管安放必须 Ｂ 保持顺直 ， 两排管之问间距要符合设计要求。 在浇 筑混凝土时 ， 由于 Ｇ Ｆ管 自重轻 ， Ｂ 会产生较大浮 力， 所以必须做好 Ｇ Ｆ管的固定 ， Ｂ 否则会造成管 上浮， 把楼 板上排 钢 筋顶起 ， 发生 质 量事 故 。可根 据设计要求的 Ｇ Ｆ管直径、 Ｂ 间距 、 楼板厚度 ， 制作 Ｇ Ｆ管定位卡。 Ｂ Ｂ Ｇ Ｆ管定位卡安放在每根管端部， 用 以 固定 Ｇ Ｉ管 ， 制 它 的上 、 位 置 ． 与排 之 Ｂ： 控 下 排 问间距， 并使其顺直。 由于铁丝固定不可能完全拉 紧， 混凝土浇筑后 Ｇ Ｉ管仍会有上浮 ， 以在 设 Ｂ： 所 计定位卡时 ， 预留 ４ ｎ上浮位移量 ， ｍｌ 即定位 实
会效 益 。 ３适用 范 嗣
粘贴 自带胶的海绵条 ，这样就能充分保证振捣混 凝土时不发生漏浆现象 ，使浇筑的混凝土内实外 光， 质量好。［于板跨度较大， ｊ ｉ 支设模板时要按千 分之二起拱 。另外， 在模板安装完后 ， 要涂刷水性 脱模剂， 便于模板拆除。 ５２ ．钢筋工程及 ＧＢ Ｆ管安装 楼板下 排钢 筋及 肋 问网片 钢筋施 工模 板验 收 合格后， 开始绑扎钢筋。要先绑扎梁钢筋 ， 后绑扎 板钢 筋 。由绑扎 完梁 筋后 ， 为保 证板 筋 、 问 网片 肋 筋和预埋预留孔洞的位置正确 ，要先在模板上标 出它们的位置线。 然后依据位置线绑扎板下排筋 、 肋问嗣片筋。 肋间网片筋仲入板两端的梁内， 在与 梁相交叉的部位用绑扎丝把网片筋固定。为保证 板厚 ，把原 没计为绑扎连接的肋问网片改为焊接 网 片 ， 把 网片筋 的竖 向筋 加长 ． 且 直接 落在 模板 上 （ 防止 竖 向钢 筋端 头 生锈 ，钢 筋端 头 要 刷 防锈 为 漆 ）这样使 肋 问Ｉ 筋 刚度好 、 易变 形 ， ， 圳片 不 能有 效

BDF薄壁管成孔现浇混凝土空心楼板施工工法1．前言**市铁人**纪念馆工程，局部楼板采用《BDF薄壁管成孔现浇混凝土空心楼板施工工法》，0.72m标高平台空心楼板施工的建筑面积为1723m2；5.65m标高空心楼板施工的建筑面积为1558m2；11.95m 标高空心楼板施工的建筑面积为1008.00 m2;18.25m标高空心楼板施工的建筑面积为648 m2；23.35m标高空心楼板施工的建筑面积为396 m2；27.25m标高空心楼板施工的建筑面积为216 m2；空心楼板总施工建筑面积为5549.86 m2。

该工程混凝土楼板自重轻、截面抗弯模量大，工程竣工一年多，未发现裂缝现象。

本工程主体结构获得黑龙江省结构优质工程“龙江杯”。

2、工法特点《BDF薄壁管成孔现浇混凝土空心楼板施工工法》在现浇楼板中应用，可节约混凝土用量，减轻结构自重，降低工程造价，减少地震作用；还可较方便的实现大开间，增大使用面积。

工艺简单、施工方便、经济实用，本工法符合国家倡导的建设“节能省地型”建筑的要求和建筑产业政策，具有良好的经济效益和社会效益。

3、适用范围本工法适用于工业民用建筑中的现浇混凝土楼板工程施工。

4、工艺原理在现浇混凝土空心楼板纵横受力钢筋形成的小密肋网格中，按设计间距中放置BDF管，BDF管与纵横密肋受力钢筋网片、罩筋及底部钢筋绑扎形成整体，浇筑混凝土后形成非抽芯成孔的现浇混凝土空心楼板。

5、工艺流程及操作要点5.1、工艺流程：支模→划线确定肋筋和底板钢筋位置→绑扎柱网（梁）钢筋→板底钢筋→钢筋网片及预埋管线→抗浮点设置→安放BDF管→绑扎板面钢筋→搭设施工便道、架设混凝土传送管→隐蔽工程验收→浇筑混凝土→养护、拆模5.2、操作要点：5.2.1．根据图纸及设计要求，划线定位安放BDF管的位置，减少安装误差。

5.2.2．安装BDF管：在底层钢筋及密肋梁绑扎完成后，根据板厚确定设置抗浮点距离和BDF管安装，以防止在浇筑混凝土时，管体受混凝土流动性的影响而上浮，对于没有底板钢筋的管体采用钢筋扎丝直接固定在底模板上。

浅谈BDF薄壁管空心楼盖板施工摘要：bdf薄壁管空心楼盖板结构体系是近些年出现的一种新型技术，其主要应用于大跨度结构板方面，能够降低自身荷载、提高抗震能力、提高承载能力，为众多建筑施工广泛应用。

但在目前的bdf薄壁管空心楼盖板施工过程中还存在一些值得我们注意的问题，这些问题对建筑的最终质量与施工进程形成一定的影响，本文就从施工的各个方面进行详尽阐述，为避免这些问题提供参考意见。

关键词：bdf薄壁空心管；施工现场；施工程序；质量技术控制abstract: bdf thin-walled tube system cover structure of hollow floor is a new technology in recent years, it is mainly used in large span structure plate, can reduce its load, improve the seismic capacity, improve the carrying capacity, widely used for many construction. but there are still some worthy of our attention in the process of construction of hollow building cover in bdf thin current, these problems on the quality of construction and construction process to form a certain influence, this article elaborates from the construction in all aspects, in order to avoid these problems to provide reference.keywords: bdf thin-walled tube; construction site; construction process; quality control中图分类号：tq639.2 文献标识码：a文章编号：现浇砼bdf薄壁空心管结构体系重量相对于实心楼板轻、承载能力强，同时其使用材料造价低廉，有很好的防火特性，使用安装过程简单方便，对配料钢筋锈蚀程度低，砼使用量降低20%~50%，是一种集众多现代化科技为一体的新型材料技术。

摘 要：以 Ｂ Ｆ空心薄壁管 内 Ｄ 模现 浇混凝土空心楼 盖工程 为例， 分析现 浇砼 空心楼板结构体 系， 克服一般预制空心砼楼板整体性差， 有拼缝 、 易 渗 漏的缺点： 于现浇空心楼板 内部 浇筑混凝 土前预先 留置 Ｂ ＤＦ空心薄壁管 内模形成 了空腹， 减少了楼板 自重， 同时楼 板 实际厚度相对较 大， 从而提 高 了结构抗弯刚度， 使材料能充分发挥 结构受力作 用， 节省 了材料， 用更加 安全可靠， 使 隔音性能好。 关键词：ＤＦ薄壁 空心管技 术特点； Ｂ 施工 注意问题 ： 施工优 势 １简介 式实旗 。现浇混凝土空心楼盖就是按一定规则 柱距的范围内， 在十字交叉 的次 或平行 的 存 目前， 在我国建筑结构 中， 板普遍采用传 放置埋人式 内模后， 楼 经现场浇筑混凝土 而在楼 次梁， 给工人施工带来很多不便。 与传统楼板施 统的现浇梁板结构或密肋楼板结 构体系，该结 板 中形成空腔的楼盖 。“ 内模” 即为埋置在现浇 工技术 相比， 心楼盖施工技术 的最大 区别 与 空 构 由于在跨度 以及粱高方 面的局限。往往使房 混凝土空心楼 盖中，用 以形成空腔且不取 出的 优势是： 屋的开间及净空受 到限制 ， 不能满足 现代 建 物 体 。本工程 采用 的“ 内模 ” Ｂ Ｆ空心薄壁 为 Ｄ ４１工人施工过程 中髅 板的支模 速度 明显 ． 筑大跨度 、 大开间 、 大荷 载 、 使用功 能灵 活的需 管 ， 主要起到规 范成 孔形状 的作用 ， 参与结构 加快， 不 只需支平模板， 整板铺放整块的模板， 用 不 求 。Ｂ Ｆ Ｄ 空心薄壁管内模现浇混凝土技术 的出 受力 。 当混凝 土成 型， 达到设计强度后， 内模也就 像传统楼板施 工还要支几条次梁 的模板， 多 较 现． 可解决传统 的大空 间、 大跨度现浇混凝土楼 完成 了“ 工作使命” 。 的缩短 了楼板支模时间， 有效的缩 短了工期 。 板存在 自重大、施 工难度 大和建造成本高等 问 现 浇混凝土 空心楼 板 由于置 人 了内模， 从 ４ ． ２楼板 区格 内无次梁， 基本上不用破 模板 题 。 Ｄ 空心薄壁管在现浇空心板砼中， ＢＦ 平行受 而减轻 自重， 减少混凝土用量， 了跨度， 增大 降低 坏 ， 拼装 ， 整块 使模板的周转次数 明显增加， 大 大 力钢筋方 向按 一定问距 放置永久 埋人 的芯管， 层 高且 隔音 、 隔热效果也很好。 降低了施工成本 。 空心 管问的纵肋布置受 力钢筋 网片 与板 面 、 板 ３ 施工 中应注意的问题 ４ ． 筋绑扎 比传 统的施工 方法要 容易 、 ３钢 底钢筋绑扎成整体 ， 浇捣 砼后形 成不抽芯 的现 ３１ ．施工 中楼板起拱方 式： 模板是双 向板应 快捷 。 因为传统 的楼板 区格 内设计多条次梁， 梁 浇空心板。Ｂ Ｆ Ｄ 薄壁管原材料为耐碱玻璃纤维 双 向起拱， 向板应单 向起拱， 拱高度 在 ｌ 板钢筋交叉处 的绑扎非常繁琐， 单 起 ～ 而新 的技术带 及低碱度硫铝酸盐水泥捣制而成 。以广西 电力 ３ 之间。 ‰ 来新 的施工方案 。 楼板格 内无次梁， 楼板的钢筋 职 业技术 学 院新 建实 验楼 工程 为实 例，浅议 ３ Ｂ Ｆ空心管 运达 到施工现场后 ， ． Ｄ ２ 卸车时 完全在一块大 的整板上绑扎完毕， 给钢筋施工 Ｂ Ｆ空心 薄壁管 内模 现浇 混凝土 空心楼 盖 的 不得直接往地 面上抛 ， Ｄ 要轻放， 堆放要整齐， 不得 人员带来 了非 常大的便利条件， 也减少了钢筋 应 用。该 工程建筑面积 ７ ３ ｍ￣ ６层， 网尺 用 较重 物件对 空心管进行击砸和挤压，放在地 的截断工序 和钢筋的损耗，相对的缩短了楼板 ５５ ， 共 柱 寸： ６ ８ ｍ 板跨度 ｌ 咄一 层层 高 ４ ｍ ２ ５ 面 和钢筋上要稳定。安装空心管 时必须轻拿轻 钢筋加工时问， ｍ× ． ， ３ ２ ． ，～ ２ 有利于施 工以及加快施工进度， 层层高 ３ ｍ顶层高 ４１ ， ． ， ８ ． ｍ 放， 在空心管安装过 程中， 施工人员不得 直接在 缩短工期 。 总建筑 高度 ２ ： ， ， 层楼 板设计 采用 空心管上 面行走 ， ３ ｍ２． ５ ５ 不得直 接在 空心管上面堆放 ４ ． ４拆模 时， 比传统施 工快速 方便， 以前有 Ｂ Ｆ空心 薄壁管 为 内模 的现 浇混 凝土空 心楼 重物和其它作业。 Ｄ 采用定型马凳搭设便道， 供施 梁楼板不 容易拆卸， 后模板有碎块 ， 拆卸 破损造 板， 工程上应用了 Ｂ Ｆ Ｄ 薄壁空心管新技术 、 新材 工人员 行走， 同时可做砼输 送管的支架， 严禁施 成浪费 比较多。新施 工方案拆模板只要按顺序 料和新的施工工艺 。 工人员直接踩踏钢筋及 芯管。 依次拆下 ， 作简易， 免了大力撬破拆模 板的 操 避 ２ Ｄ 薄壁空心管技术特点 ＢＦ ３ 震捣方法： ＿ ３ 在浇灌混凝 土埋不 宜在空心 现象， 降低工人 的劳动强度 ＇ 了模板 的完整， 保证 ＢＦ Ｄ 薄壁空心管。 广泛适 用于大跨度 、 大空 管上面堆积较多 的混凝 土， 放完 的混 凝土应立 可 以整体转到下一层去使用， 减少损耗 、 降低模 间、 大荷 载的建筑 中。与传 统技术 相比较 ， 可节 即摊开震 捣， 必须坚持少 浇勤震， 防止楼 板下面 板成本。 省混凝土量， 降低综合造价 。 该成果主要适用于 出现露钢筋现象。 ４ 与传统楼板相 比， ． ５ 空心楼盖施工技术抹 学校 、 桥梁、 阅览室、 办公写字楼 、 商场 、 厂房 、 地 ３４空心管间距 的控制： ． ａ ．在浇灌混凝土之 灰容易。如果施工过程质量控制要求严格， 天花 下停车场、 大开问住宅 等项 目。０世纪 ５ ２ Ｏ年代， 前． 可以用 ６ ０×６ ０的木方插在两个空心管之问， 板底平整度较好 ， 不需 吊顶处理 ， 完全可 以省略 我 国建筑格局其楼 板均有采 用预制 空心板 ， 将 等到每肋的混凝土浇灌填满初凝后即可把木方 抹灰这道工序， 直接打磨 、 刮腻子或涂刷涂料， 既 在 预制件 厂生 产 的空心 预制 板构 件运到 工地 拔 出， 再用混凝 土把由木方形成 的孔洞填平。ｂ 节约施工成本， ． 也加快施工进度。 效果非常明显 。 后， 在跨度不 大（ 在 ５ ｍ 以下） 承重 在空心管两端安装定位卡， 安放 一般 ． ５ 的 与楼盖上下层钢筋 总之， 现浇混凝土空心楼板技术克服 了传 墙体上， 一块块的拼合成楼板 ， 这一结构整 体性 绑扎 固定 ， 到问隔 固定空心 管的作用， 起 有效保 统预制混凝土空心楼板整体性差 、 跨度小、 板 楼 差， 抗震性能差； 有拼缝， 抗渗漏性差 。Ｂ Ｆ薄壁 证空心管 的间距 。 Ｄ 出现裂缝 、 漏水 、 隔音不好等诸多弊端 。新技术 空心管楼盖的结构特点是 ：现浇砼空心楼 板克 ａ 一 ３ 混凝 土的浇注方法： 当横着空 心管 的 的核心工艺是在现浇 的楼板内放置永久 的 Ｂ Ｆ ． ５ 应 Ｄ 服 了密肋实心楼板隔音效果差 的弊端 。ｈ Ｉ 现浇 方 向进行浇灌混 凝土， 中心开 始浇筑， 从板 随后 薄壁空 心管内模， 节省楼板内不参与抗压抗拉 砼空心楼板结构体系， 克服一般预制空心砼楼 从中心向周边扩散 的浇筑方法。 等受力 的混凝土， 节省资源。 由于整体浇筑， 无缝 板整体性差 、 有拼缝 、 易渗漏 的缺 点。故 多层 （ ３ ３ 防治空心管 在浇注混凝 土过程 中产生 隙， ． ６ 整体性受力 非常好。在 ８ １ｍ跨度 内完 ｍ～ ５ 层以上） 和高层建筑 中禁用预制空心板 。 禁用预 浮力破坏措施： 震捣混凝土过程空心管产生上 全 不用预应力技术 ， 降低工程成本， 快施工进 加 制空心板 的原 因并不 是 因为 空心楼板不 妥， 而 浮作用力， 成局部混凝土膨胀 凸起， 的 度 。该项 目 易造 严重 在新技术提供方广西南宁鼎基建材 是拼合的预制空心板的整体结构性能达不 到现 甚 至造成 大面积混凝土上浮， 影响楼盖 的平整 科 技开发 有限 公司 和各参 建单位 的密 切配合 代建筑结构的要求，现浇砼空心楼板结构体 系 度。为防治此现象产生， 要在混凝土浇注前做好 下 ， 实施非常顺 利， 效果 良好 。在施工 的规范程 克服了这一弊病 。ｃ由于现浇空心楼板 内部形 反拉控制空心 ． 度、 施工拆模 后的观感质量， 以及大空间效果等 成了空腹，减少了结构计算 中过剩 的抗弯刚度， 管上 浮措施，局部较小 面积混凝土浮胀凸 方 面， 取得了 良好的成效。 使材料能充分发挥结构受力作用，使结构体 系 起可采取反压措施 。 强度大， 整体刚度好， 使用安全 。 ４ Ｂ Ｆ空心楼盖技术在施工中的优势 Ｄ 中国建筑科 学研究 院主编的《 现浇混凝土 在工程管理实践 中，一般接触 的都是传统

BDF薄壁管空心现浇楼板施工工艺工法1 前言1.1工艺工法概况现浇混凝土空心楼板技术是二十世纪九十代末发展起来的一项新型建筑技术。

它主要是以BDF复合薄壁管为内膜，形成现浇钢筋混凝土大跨度平板楼盖。

是传统钢筋混凝土梁楼盖、密助楼盖、预应力大板等换代结构。

从1999年起，该项技术历年都作为建设部科技成果重点推广项目在全国推广。

1.2 工艺原理现浇空心楼板根据内力分析结果进行受弯承载力计算时，应取空心楼板的实际截面，即计算截面的宽度、高度、有效高度等参数取值与楼板实际情况相符。

对于筒芯楼板的顺筒方向，可按工字型截面进行受弯承载力计算；对于筒芯楼板的横筒方向，可按宽度、厚度相同的实心截面进行受弯承载力计算，且应验算混凝土受压区高度不大于受压区最小翼缘厚度。

2 工艺工法特点BDF薄壁管现浇混凝土空心楼板其重量轻于实心楼板，可节约混凝土用量，减轻结构自重，降低工程造价，减少地震作用；还可较方便的实现大空间、增大使用面积；在保证使用净空高度的条件下，可降低结构层高，对于有高度限制的房屋可增加楼层，采用现浇混凝土无梁楼板结构体系后，由于没有了纵横交错的梁，无须吊顶，减少了楼面的装饰工作。

比较框架结构而言，无梁楼板体系在同样净高的条件下，能够明显降低层高，从而降低建筑物的总高度，减少钢筋混凝土的总重量，减少基础荷载，可降低综合造价达5%以上。

3 适用范围适用于工业与民用建筑中的现浇混凝土楼板工程施工，同时也适用于大跨度、大荷载、大空间的建筑。

4 主要技术标准《现浇混凝土空心楼盖结构技术规程》（CECS175）《混凝土结构工程施工质量验收规范》（GB50204）5 施工方法BDF薄壁管空心楼板施工方法为：首先进行梁板模板安装，验收合格后，绑扎楼板底筋，底筋的上层钢筋在加工过程中要提前焊接BDF薄壁管定位筋，防止BDF薄壁管位移，绑扎钢筋的过程中垫块同时到位，钢筋用铁丝固定在模板上。

然后安装预埋水电管盒，管线预埋应合理考虑BDF薄壁管的位置。

BDF薄壁箱体现浇空心楼盖施工工法简介BDF薄壁箱体现浇空心楼盖施工工法是指在楼板浇筑时采用一种新型铝合金薄壁箱体模板来实现浇筑楼板的同时，兼具减重节能、安装方便、防水保温等优点，旨在提高建筑施工效率。

这种工法相比传统钢筋混凝土楼盖结构，具有更高的承载能力、更好的防水性能和更快的建设速度。

同时，采用薄壁箱体模板时不需要现场冷弯操作，减轻了劳动强度，也可以实现模板复用，降低了建设成本。

工法原理BDF薄壁箱体现浇空心楼盖施工工法采用了一种轻量化的铝合金薄壁箱体模板。

在它的帮助下，可以实现楼板的现浇施工，同时形成了空心楼盖结构。

具体来说，施工前需要先在现浇板上架设钢模板，接着是安装薄壁箱体模板。

薄壁箱体模板制作的过程中首先需要对应设计要求，精确切割加工，然后利用缝扣进行组装。

这种模板最具特征的是其内外双层结构。

具体工艺如下：1.安装薄钢模板2.安装薄壁箱体模板3.安装钢筋并进行简易预埋，然后完成楼盖的现浇施工通过采用这种新型模板，可以在保证结构强度的前提下减轻了施工的重量，同时也简化了现场施工操作。

工法优点BDF 薄壁箱体现浇空心楼盖施工工法的主要优点如下：1.减少楼盖重量，提高楼盖承载能力。

2.模板重量轻，安装方便。

3.模板制作工期短，可以实现模板的方便复用，降低成本。

4.在施工现场可完美控制保证水平度和垂直度。

5.实现了施工加速，提高建筑施工效率。

6.提高了整体楼盖的防水性能和保温性能。

工法适用性BDF薄壁箱体现浇空心楼盖施工工法适用于楼盖厚度为150毫米及以上的建筑结构。

同时，由于其在提高建筑施工效率的同时也减少了模板的使用量和废弃物的产生，也减轻了施工所带来的环境影响。

工法应用案例BDF 薄壁箱体现浇空心楼盖施工工法已在广泛应用于多个建筑项目的楼盖浇筑中。

例如，万科翡翠山普通住宅项目以及潍坊雅典娜女子学院新校区项目都广泛使用了这种工法。

在这些项目中，薄壁箱体模板不仅节省了施工建设时间，而且还降低了经济成本，提高了施工效率。

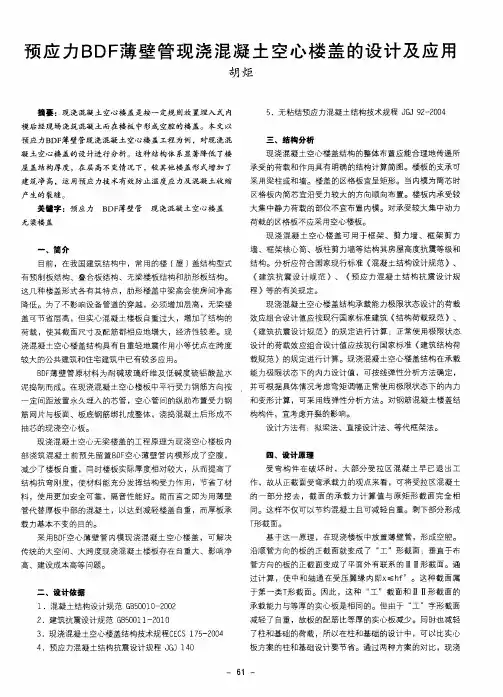

＝、设计依据 １．混凝土结构设计规范 Ｇ ５ ０ － ０ ２ Ｂ ０ １ ２０ ０ ２ ．建 筑抗震设计规范 Ｇ ５ ０ — ０ Ｂ０ １ ２ １ １ ０
于第一 类Ｔ 形截 面。 因此 ，这种 “ ”截 面和 ⅡⅡ形截 面的 工 承载 能力与等厚 的实心板是相 同的。但 由于 “ ”字 形截 面 工 减轻 了自重 ，故板 的配筋 比等厚 的实心板减少 。同时也减轻 了柱 和基础 的荷载 ，所 以在柱和基础 的设计 中，可 以比实心
） 。
・
．
３０ ６
．
板 中最 小配筋率为０２ ％ ．１ ４
底筋
１ ＠１ ５ ７ ，部分板 支座 钢筋 加筋 ２
８ ５。 ＠１ ０
ａ Ｍ… ＝一 ６ ． Ｎ・ 、 】 １７ Ｋ ｍ ０
六 、结语
正截面计算时当混凝土受压 区高 度不超过 ７ ｍ ｆ ５ ｍ ￣，板计 ｌ ，
算高度应按５ ０ ｍ 。 ０ｍ 计
７ ３＋ — ２ ５ ５ ０
．
根 据 多 年 的 工 程 实 践 ，７ 米 两 端 张 拉 的 无 粘 结 预 Ｏ
应 力直 线 筋 ，其 预 应 力 损 失可 取 ，得 有 效预 压 应 力
：
—
：
１８ ０８
＞９ ９８ ，
０． ５ １
ｏ Ｏ ０ ＝ ． １ ５ １ ６ ／ｍ ， ☆ ＝ 一． ２ ０ ｘ３ ＝ １ Ｎ ｍ 预估板中预应力 ８ ９ １
得 ＝ ４１ ｍ １． ｍ
一
Ｌｘ ｂ
！
３０ ６
： ４ ７８
预应 力筋布置形 式为直线 ，合 力点位于板 中心线 ，结合
施工段 的划分分段搭接 ，每段长度不超过 ７ 米，两端张拉 。 ０ 根据东 南大学 吕志涛院士研究成果和工程经验 ，板 中平

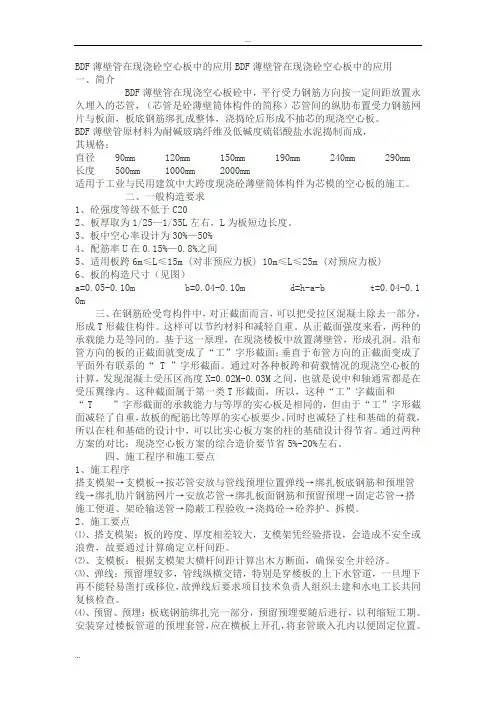

BDF薄壁管在现浇砼空心板中的应用BDF薄壁管在现浇砼空心板中的应用一、简介BDF薄壁管在现浇空心板砼中，平行受力钢筋方向按一定间距放置永久埋入的芯管，（芯管是砼薄壁筒体构件的简称）芯管间的纵肋布置受力钢筋网片与板面，板底钢筋绑扎成整体，浇捣砼后形成不抽芯的现浇空心板。

BDF薄壁管原材料为耐碱玻璃纤维及低碱度硫铝酸盐水泥捣制而成，其规格：直径90mm 120mm 150mm 190mm 240mm 290mm 长度500mm 1000mm 2000mm适用于工业与民用建筑中大跨度现浇砼薄壁筒体构件为芯模的空心板的施工。

二、一般构造要求1、砼强度等级不低于C202、板厚取为1/25—1/35L左右，L为板短边长度。

3、板中空心率设计为30%—50%4、配筋率U在0.15%—0.8%之间5、适用板跨6m≤L≤15m (对非预应力板) 10m≤L≤25m (对预应力板)6、板的构造尺寸（见图）a=0.05-0.10m b=0.04-0.10m d=h-a-b t=0.04-0.1 0m三、在钢筋砼受弯构件中，对正截面而言，可以把受拉区混凝土除去一部分，形成T形截住构件。

这样可以节约材料和减轻自重。

从正截面强度来看，两种的承载能力是等同的。

基于这一原理，在现浇楼板中放置薄壁管，形成孔洞。

沿布管方向的板的正截面就变成了“工”字形截面；垂直于布管方向的正截面变成了平面外有联系的“ T ”字形截面。

通过对各种板跨和荷载情况的现浇空心板的计算，发现混凝土受压区高度X=0.02M-0.03M之间，也就是说中和轴通常都是在受压翼缘内。

这种截面属于第一类T形截面，所以，这种“工”字截面和“ T”字形截面的承载能力与等厚的实心板是相同的，但由于“工”字形截面减轻了自重，故板的配筋比等厚的实心板要少。

同时也减轻了柱和基础的荷载，所以在柱和基础的设计中，可以比实心板方案的柱的基础设计得节省。

通过两种方案的对比：现浇空心板方案的综合造价要节省5%-20%左右。

浅谈BDF薄壁管空心楼盖板施工摘要：bdf薄壁管空心楼盖板结构体系是近些年出现的一种新型技术，其主要应用于大跨度结构板方面，能够降低自身荷载、提高抗震能力、提高承载能力，为众多建筑施工广泛应用。

但在目前的bdf薄壁管空心楼盖板施工过程中还存在一些值得我们注意的问题，这些问题对建筑的最终质量与施工进程形成一定的影响，本文就从施工的各个方面进行详尽阐述，为避免这些问题提供参考意见。

关键词：bdf薄壁空心管；施工现场；施工程序；质量技术控制abstract: bdf thin-walled tube system cover structure of hollow floor is a new technology in recent years, it is mainly used in large span structure plate, can reduce its load, improve the seismic capacity, improve the carrying capacity, widely used for many construction. but there are still some worthy of our attention in the process of construction of hollow building cover in bdf thin current, these problems on the quality of construction and construction process to form a certain influence, this article elaborates from the construction in all aspects, in order to avoid these problems to provide reference.keywords: bdf thin-walled tube; construction site; construction process; quality control中图分类号：tq639.2 文献标识码：a文章编号：现浇砼bdf薄壁空心管结构体系重量相对于实心楼板轻、承载能力强，同时其使用材料造价低廉，有很好的防火特性，使用安装过程简单方便，对配料钢筋锈蚀程度低，砼使用量降低20%~50%，是一种集众多现代化科技为一体的新型材料技术。

１ 现浇混凝土空心楼板 ， ） 因为“ 内模” 作用 ， 增加了传音途径 ， 生产单位应提供厂家合格证 、 厂家型式检 验报告 、 技术指导文件 。 克服 了密肋实 心楼板 隔音效果差 的弊端 。
该工程建筑面积 ８ ５ 地上 ２ １３ ０ｍ ， ２层 ， 下 ３层 ， 地 基础埋深
一
垫块
１ ． 在地下 车库顶板 中使用 Ｂ Ｆ薄壁空心箱体楼盖板 。柱 ５ ５ｍ， Ｄ
网尺寸 ：． ６ ６ｍ×８ １ｍ， 长向跨度 ８１， ． 板 ３车库层高 ４２ｍ。 １ ＂ ． 在肋梁之 间放置 Ｂ Ｆ薄壁空心箱体 ， Ｄ 空心箱体上下受力钢 筋 网片与板 面、 板底钢 筋绑扎 成整体 ， 捣混凝 土后 形成 不抽芯 的 浇 现浇空心板 。Ｂ Ｆ薄壁 空心箱体 原材 料为 耐碱玻 璃纤 维及低 碱 Ｄ
一
定规则放置埋入式 内模后 ， 经现场 浇筑混凝 土而在楼板 中形成 浇筑方法 ： 当横着 空心 管的方 向进行 浇灌 混凝土 ， 板 中心开 应 从 空腔的楼盖。“ 内模 ” 即为埋 置在 现浇混凝 土空心楼盖 中 ， 以形 始浇筑 ， 用 随后从 中心 向周边扩散 的浇筑方法 ；
成空腔且不取 出的物体 ， 主要 起到规 范成孔 形状 的作 用 ， 不参 与
形成非抽芯式 的现浇 混凝土 空心楼 盖板 。Ｂ Ｆ薄壁 空心 箱体楼 Ｄ
无法避让 ， 可分段 将箱 体拆开 ， 安装 完毕 ， 应将 缺 口封堵 严实 ， 防
止混凝土流入腔 内； 浇筑 过程 中如遇 空心箱 模损 坏 ， 须及 时处 必
盖板 内模现浇混凝土技术 的应用 ， 有效解决 了传统施 工 中的大空
可用聚苯板 、 尼龙编织袋等轻质物品塞入损坏处封堵严密 ； 间、 大跨度现浇混凝 土楼板 自重 大、 工难度 大和 建造成 本 高等 理 ， 施 ３ 抗浮点 的设置 ， ） 施工时利用铁 丝把 板筋与模板体 系紧密拉 问题 。 抗 由山西 天泉房地 产开发有限公 司投资兴 建 ， 山西 四建集 团有 结在一起解决箱模在混凝土浇筑 中的抗浮 问题 （ 浮点按 ２×２ｍ 设 置） 见 图 １ ， ； 限公司承建的太原海棠国际酒店及 附属 住宅项 目， 该工程 紧邻城 市主干道晋 阳街 ， 工程 的建 设 运营 将成 为该 区域 内标 志性 建筑 物， 拉动 区域经济 的增 长。

BDF薄壁型空心楼板施工方案一、编制依据1.《现浇混凝土空心楼盖结构技术规程》CES175-20042.《混凝土结构工程施工质量验收规范》GB50204-20113.《混凝土结构规范》GB50010-20024.建设单位提供的中国信达资产管理股份有限公司广西壮族自治区分公司业务综合楼施工图纸及设计变更5.《建筑工程施工质量验收统一标准》（GB50300-2001）6. 《建筑施工模板安全技术规范》（JGJ 162-2008）二、工程概况1.中国信达资产管理股份有限公司广西壮族自治区分公司业务综合楼位于南宁市凤翔路西面，建筑面积30247.22㎡，其中地上建筑面积：21654.14㎡，地下建筑面积8593.08㎡，建筑层数和建筑高度：地下部分层数为2层，地上部分层数为13层，上部为框架结构，在屋面层○5-○8轴交○F-○H轴为建筑面积约400平方米，楼板厚度为550mm厚空心楼板，空心楼板内模采用管径为300mm的BDF薄壁型管状的内模。

2.BDF薄壁型空心楼板的优点：采用BDF高强薄壁管以铝酸盐或铁酸盐水泥、粉煤灰为胶凝材料，以玻璃纤维为增强性材料，渗入适量的砂、水等添加剂在模具的作用下复合成形的圆管状物。

BDF薄壁型管状成孔现浇混凝土空心楼板施工技术在现浇楼板中的应用，克节约混凝土用量，减轻结构自重，降低工程造价，减少地震作用，在建筑中还可以方便的实现大开间，增加使用面积。

现浇砼空心楼板技术是建设部和经过自治区建设厅认可推广的2007年广西壮族自治区建设厅重点推广的10大新技术之一。

三、施工准备工作1.施工技术准备工作1）组织工程技术人员熟悉图纸，领会设计意图2）选择精干的施工作业人员，进行相关的技术培训3）分析施工难点、特殊情况及技术措施4）收集采购与本工程有关的规范、规程、标准等图书2.施工材料准备及人力准备1）对分项工程所用的材料、工具进行准备，并作出相应的材料计划。

主要机具：手提电锯、手钳、12-14#绑扎铁丝、胶带或铁丝网。

BDF薄壁箱体现浇混凝土空腹楼盖施工方案BDF薄壁箱体现浇空腹楼盖施工技术是将薄壁箱体构件依照设计安放在楼板中,有效解决非抽心成孔而形成的现浇混凝土空腹楼盖。

一、BDF薄壁箱体结构体系及施工特点现浇混凝土空腹楼盖结构体系施工工艺技术是以BDF薄壁箱体作内模,在钢筋混凝土的相互作用下形成现浇混凝土空腹楼盖,并着重解决箱体制安、抗浮措施、安装预留预埋等关键技术问题,该体系可改善使用功能,拓展实用空间；综合造价降低,施工工期缩短；具有成熟的设计技术,可行的施工方法；隔间隔热,保温环保；免吊顶装饰,减少消防隐患；钢度大、变形小,提高抗震性。

二、适用范围适用于大跨度、大荷载、大空间的各类多层、高层现浇混凝土上空腹楼盖结构,特别适用于学校、商场、写字办公楼、地下停车场及民用或工用建筑中。

三、工艺原理在现浇混凝土楼盖结构中,按设计要求绑扎宽扃梁(暗梁)、密肋梁钢筋,在密肋梁形成的空心中安放永久性薄壁箱体,(箱体底部采用钢丝网内置箱体底面内)薄壁箱体上部铺设构造钢筋,将钢筋绑扎成形后浇注商品混凝土,达到用薄壁箱体来实现非抽芯成孔的现浇混凝土空腹楼盖。

四、工艺流程及操作要点(红线部分为重点控制项)(一)工艺流程→→→→(二)操作要点1、施工准备。

按设计图纸要求明确薄壁箱体的规格型号、各项技术参数。

为便于施工操作管理,根据柱网尺寸和安装预留情况,确定箱体规格型号套长度绘制箱体安放图,统计箱体数量,定购专用的薄壁箱体。

2、测量放线。

为轴线引测、支架支模做准备。

3、支模。

根据受力承荷状态,确定模板施工技术方案。

(1)下层楼板应具有承受上层荷载的能力,上层支架的立柱应对准下层支架的立柱,并铺设垫模板。

(注:当转换层时,支模受力承荷大,其支模立柱底端应该用金属管或角钢或木方作垫层,其条形垫层的长度大于3米以上,达到整体受力,防止支模立柱底端承受上层大的荷载损坏楼盖)。

(2)对跨度不小于4m的现浇板,其模板应按设计要求起拱；当设计无具体要求时,起拱高度宜按单向板或双向板跨度的2/1000~3/1000。

bdf薄壁管空心楼板施工工艺1、前言近年，随着社会经济的发展和人们物质生活水平的不断提高，建筑从传统的框架梁、板建筑结构朝着多样化方向发展，传统建筑结构大大制约了建筑物的净空高度，降低使用功能，千篇一律的隔断禁锢了人们个性的张扬，如何实现建筑的大开间、大空间，达到无梁或少梁同时还具有隔声、隔热以及灵活分隔的水平结构体系是困扰建筑界的难题。

现浇空心楼板技术有效地解决了上述难题，而BDF薄壁管提供了一种性能可靠、质量稳定的内模形式。

2、工艺特点2．1BDF薄壁管现浇混凝土空心楼板其重量轻于实心楼板，可节约混凝土用量，减轻结构自重，降低工程造价，减少地震作用；还可较方便的实现大空间、增大使用面积；在保证使用净空高度的条件下，可降低结构层高，对于有高度限制的房屋可增加楼层，采用现浇混凝土无梁楼板结构体系后，由于没有了纵横交错的梁，无须吊顶，减少了楼面的装饰工作。

比较框架结构而言，无梁楼板体系在同样净高的条件下，能够明显降低层高，从而降低建筑物的总高度，减少钢筋混凝土的总重量，减少基础荷载，可降低综合造价达5%以上。

2．2设计施工方便，由于现浇混凝土空心楼板采用无梁或取消次梁，简化了模板安装及钢筋绑扎工艺，施工工期有较大幅度缩减，同时，板底平整利于管道安装，克服了框架结构的大梁影响通风设备的安装、梁板连接处容易积累尘埃等缺点，改善了卫生条件。

2．3现浇混凝土空心楼板由于结构传力性能的改善，楼板各处均可承载轻质隔墙，使房间任意分隔成为可能，满足业主对空间大小的个性化需求。

2．4现浇混凝土空心楼盖具有良好的隔音性能。

采用封闭空腔成孔技术，抑制上下楼层噪音的传递，克服了上下楼层的噪音干扰，楼板隔音率大于45分贝。

2．5空心楼板采用整体现浇技术，从而增加建筑结构的整体性，提高抗震性能，同时由于楼板自重减轻，减少梁、柱、墙及基础的负担，减少了整栋建筑的地震反应，对整栋建筑的抗震有利。

2．6封闭空腔减少了楼板热量的传递，与普通实心梁板比，楼板导热系数降低40%~50%，使隔热、保温性能得到显著提高，对于采用空调的建筑来说，大大降低空调使用费，节约能源，又由于不设明梁，降低层高，符合国家目前倡导的“建设节能省地型建筑”的要求，具有良好的经济效益和社会效益。
