地下室超长设计专篇
- 格式:doc
- 大小:610.47 KB
- 文档页数:10
– 31 –浅析深圳欢乐海岸项目超长地下室结构的设计方法与施工措施王武建(深圳华侨城都市娱乐投资公司,广东 深圳 518000)摘 要:深圳欢乐海岸都市文化娱乐区北区两层地下室,每层地下室面积约5.6万平方米,平面复杂,未设永久伸缩缝。
地下室最大长度542m,为保证大体量混凝土结构的顺利实施,本文从设计方法、材料供应及施工措施等方面进行了详细阐述,对大体量混凝土结构的设计及施工管理有一定的参考价值。
关键词:超长地下室;设计方法;材料供应;施工措施中图分类号:TU375 文献标识码:A 文章编号:1671-8089(2012)06-0031-020 工程概况欢乐海岸都市文化娱乐区北区含两层地下室,每层地下室面积约5.6万平方米,平面复杂(图一),两层地下室均未设缝。
地下室东西向长542m,南北向长77m~141m,为一超长、超宽大面积混凝土结构。
本工程对设计方法、材料供应及施工措施等方面都提出了更高的要求。
1 设计方法本工程遵循了“抗放兼备、以抗为主”的设计原则,采用混凝土结构温差收缩效应计算方法,对地下室一层顶板、地下一层板及地下二层底板的温差收缩效应进行了完整的有限元计算分析。
温差效应计算时同时考虑以下要点:(1)考虑后浇带结构生成过程施工模拟和结构施工至设计使用年限内全过程最不利温差取值。
(2)计算模型上抛弃基础固定端假定,考虑基础(桩基)的有限约束刚度,用实际刚度约束代替地基的无限刚约束假定。
(3)考虑混凝土徐变收缩时效特性。
(4)控制混凝土结构合拢时间及合拢温度,根据深圳市气象统计资料,结构合拢时间及合拢温度控制在1月~4月及11月、12月份的月平均气温。
温差计算采用表1深圳市气象统计资料,如表1所示。
表1 深圳市气象统计资料月份123456789101112月平均气温℃14.915.618.722.525.727.828.628.227.224.720.416.4极端最高气温℃29.128.932.034.035.836.938.737.136.935.233.129.8极端最低气温℃0.90.2 3.48.714.819.020.021.116.99.3 4.9 1.7[作者简介] 王武建(1974- ),男,福建省南靖县人,国家一级注册结构工程师。
地下室工作室的创意设计方案地下室工作室的设计方案是为了充分利用地下室的空间,打造出一个舒适、便捷、具有创意的工作环境。
地下室工作室的设计要考虑到光线、通风、噪音等因素,并结合工作需求和个人喜好,打造一个独特而高效的创意工作空间。
一、光线设计光线是地下室工作室设计中的关键因素之一。
由于地下室通常没有自然光线的进入,因此,需要合理规划采光系统,使室内保持明亮的工作环境。
可以考虑设置天窗或通过墙面开窗引入外界光线。
另外,可以使用明亮的灯具和白色墙面来提升室内的明亮度。
二、通风设计地下室工作室的通风设计也非常重要。
地下室空间相对封闭,容易造成潮湿和缺氧。
因此,要合理规划通风系统,确保室内空气的流通。
可以考虑设置机械通风系统或者安装空气净化器,保持室内空气清新。
三、噪音控制地下室位于地下层,与室外环境的隔绝程度较高,可以有效减少室外噪音的干扰。
但室内的噪音也是需要控制的。
可以采用隔音墙、地面和天花板等手段来减少声音的传播。
此外,选用静音设备、减少共享空间等也是减少噪音的有效方法。
四、空间规划地下室工作室的空间规划要充分考虑工作需求和个人喜好。
可以根据工作类型划分不同的工作区域,如书桌区、会议区、休息区等。
为了充分利用空间,可以考虑使用嵌入式家具和可折叠家具,增加工作站的灵活性和多功能性。
同时,合理规划储物空间,便于存放工作用品和文件。
五、设计元素地下室工作室的设计要注重细节和创意。
可以运用合适的色彩搭配、家具摆放和装饰品选择,营造出独特的工作氛围。
同时,可以增加一些绿植或艺术品以提升整体的舒适度和美观度。
六、设备配置地下室工作室的设备配置是保证工作效率的重要因素。
要根据工作需求选择合适的电脑、打印机、摄影器材等设备。
此外,还可以配置一些舒适的办公家具,如可调节的椅子和桌子,以提高工作的舒适性和效率。
七、灯光设计灯光设计在地下室工作室中起到重要的作用。
可以利用灯光的明暗变化营造出不同的工作氛围,如集中、放松或创意等。
结合民用建筑修建防空地下室方案及初步设计阶段人防专篇编制要点第一篇:结合民用建筑修建防空地下室方案及初步设计阶段人防专篇编制要点附件结合民用建筑修建防空地下室方案及初步设计阶段人防专篇编制要点方案设计阶段人防专篇编制要点一、防空地下室方案设计说明(一)设计依据,包括人防设计规范、标准及相关政策文件。
(二)人防工程建筑设计说明,包括防空地下室应建面积、实建面积、所在位置、建筑层高、防护等级、防护单元数、每个防护单元建筑面积、可掩蔽人数、战时出入口的数量与形式等。
(三)结构设计说明。
(四)给排水设计说明。
(五)通风设计说明。
(六)电气设计说明。
(七)平时用途和战时用途说明。
二、防空地下室建筑方案设计图纸(一)总平面图:总平面图除按地面建筑需要绘制的内容外,应标示防空地下室轮廓线、主要出入口的位置、标高,在经济技术指标中列出防空地下室建筑面积。
(二)人防平面图:平战结合的防空地下室可在平时使用功能的平面图上绘出战时防护系统,单元划分,口部设计及主要使用房间(包括平时用途的设备房),标出主要轴线的尺寸,地下室标高等。
当绘制的方案平面图比例较小、无法清晰表示出人防防护系统时,应加绘局部(如口部)放大平面图。
(三)剖面图:防空地下室工程必须绘制剖面图,标示出防空地下室埋深、覆盖层厚度,与地面建筑竖向关系等。
初步设计阶段人防专篇编制要点一、防空地下室初步设计说明(一)设计依据:包括人防设计规范、标准及相关政策文件。
(二)建筑专业:地下室的层数、标高、总面积、防空地下室应建面积、实建面积、所在位置、建筑层高、防护等级、防护单元数、每个防护单元建筑面积、可掩蔽人数、战时出入口的数量与形式、平时用途和战时用途等。
(三)结构专业:工程概况、荷载取值、各构件取值、地基概况、材料性能、防水要求、混凝土环境类别及耐久性要求。
(四)给排水专业:水源选择、战时用水标准、用水量、给方式、水库设置、给排水防护措施、口部防洪、防雨水倒流措施。

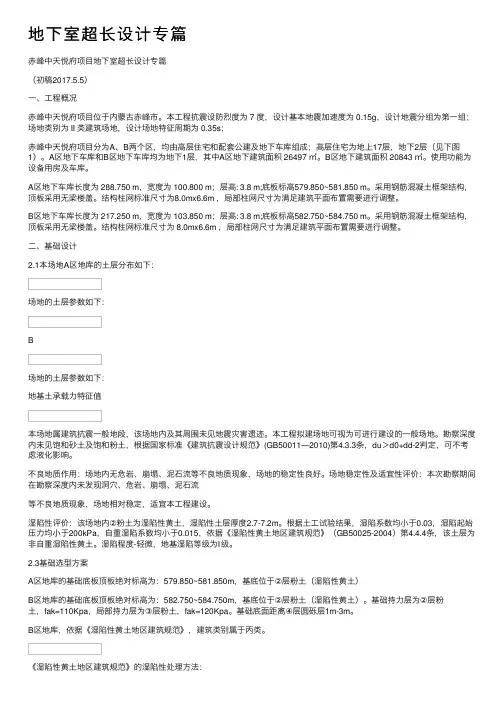

地下室超长设计专篇⾚峰中天悦府项⽬地下室超长设计专篇(初稿2017.5.5)⼀、⼯程概况⾚峰中天悦府项⽬位于内蒙古⾚峰市。
本⼯程抗震设防烈度为 7 度,设计基本地震加速度为 0.15g,设计地震分组为第⼀组;场地类别为 II 类建筑场地,设计场地特征周期为 0.35s;⾚峰中天悦府项⽬分为A、B两个区,均由⾼层住宅和配套公建及地下车库组成;⾼层住宅为地上17层,地下2层(见下图1)。
A区地下车库和B区地下车库均为地下1层,其中A区地下建筑⾯积 26497 ㎡。
B区地下建筑⾯积 20843 ㎡。
使⽤功能为设备⽤房及车库。
A区地下车库长度为 288.750 m,宽度为 100.800 m;层⾼: 3.8 m;底板标⾼579.850~581.850 m。
采⽤钢筋混凝⼟框架结构,顶板采⽤⽆梁楼盖。
结构柱⽹标准尺⼨为8.0mx6.6m ,局部柱⽹尺⼨为满⾜建筑平⾯布置需要进⾏调整。
B区地下车库长度为 217.250 m,宽度为 103.850 m;层⾼: 3.8 m;底板标⾼582.750~584.750 m。
采⽤钢筋混凝⼟框架结构,顶板采⽤⽆梁楼盖。
结构柱⽹标准尺⼨为 8.0mx6.6m ,局部柱⽹尺⼨为满⾜建筑平⾯布置需要进⾏调整。
⼆、基础设计2.1本场地A区地库的⼟层分布如下:场地的⼟层参数如下:B场地的⼟层参数如下:地基⼟承载⼒特征值本场地属建筑抗震⼀般地段,该场地内及其周围未见地震灾害遗迹。
本⼯程拟建场地可视为可进⾏建设的⼀般场地。
勘察深度内未见饱和砂⼟及饱和粉⼟,根据国家标准《建筑抗震设计规范》(GB50011—2010)第4.3.3条,du>d0+dd-2判定,可不考虑液化影响。
不良地质作⽤:场地内⽆危岩、崩塌、泥⽯流等不良地质现象,场地的稳定性良好。
场地稳定性及适宜性评价:本次勘察期间在勘察深度内未发现洞⽳、危岩、崩塌、泥⽯流等不良地质现象,场地相对稳定,适宜本⼯程建设。
湿陷性评价:该场地内②粉⼟为湿陷性黄⼟,湿陷性⼟层厚度2.7-7.2m。
地下室设计规范在建筑设计中,地下室的设计是一个重要且复杂的环节。
地下室的合理设计不仅能够增加建筑的使用空间,还能满足多种功能需求,如停车场、储藏室、设备房等。
然而,要实现一个安全、实用且舒适的地下室,必须遵循一系列严格的设计规范。
一、地下室的用途规划在设计地下室之前,首先需要明确其用途。
这是因为不同的用途对地下室的空间布局、通风、采光等方面有着不同的要求。
如果地下室主要用作停车场,那么需要考虑车辆的通行路线、停车位的尺寸和数量,以及车辆出入口的位置和坡度。
停车位的标准尺寸通常为 25 米宽、5 米长,通道宽度应不小于 6 米,以保证车辆能够顺利进出和转向。
若是作为储藏室,要根据储存物品的类型和数量来规划空间大小,并确保有良好的防潮、防虫措施。
而当地下室用于设置设备房,如配电室、水泵房等,就需要满足设备的安装、运行和维护要求,提供足够的操作空间和通风散热条件。
二、地下室的防水与防潮地下室由于位于地下,容易受到地下水和潮气的影响,因此防水和防潮措施至关重要。
在防水方面,地下室的外墙和底板应采用防水混凝土,并设置防水层。
常见的防水层材料有防水卷材和防水涂料。
防水卷材施工方便,但接头处理要求较高;防水涂料整体性好,但施工质量较难控制。
在选择防水材料时,应根据工程的具体情况和要求进行综合考虑。
此外,地下室的变形缝、施工缝等部位也是防水的重点。
这些部位应采用特殊的防水构造,如中埋式止水带、外贴式止水带等,以防止水分通过缝隙渗透。
防潮方面,除了做好防水措施外,还可以在地下室内部设置防潮层。
防潮层一般设置在地下室的内墙和地面,常用的材料有防水砂浆、防水涂料等。
同时,要保持地下室的通风良好,降低室内的湿度。
三、地下室的通风与采光良好的通风和采光能够提高地下室的舒适度和使用质量。
通风系统的设计应根据地下室的面积和用途来确定。
可以采用自然通风和机械通风相结合的方式。
自然通风通过设置通风井、窗户等实现,但受限于地下室的位置和条件,往往不能完全满足通风要求。

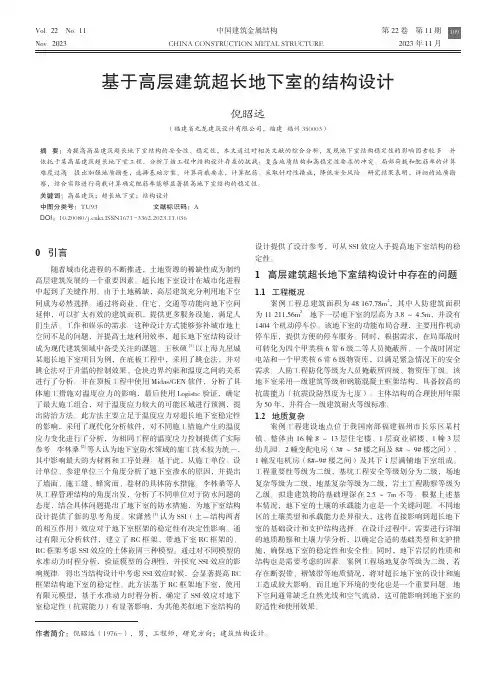

0 引言随着城市化进程的不断推进,土地资源的稀缺性成为制约高层建筑发展的一个重要因素。
超长地下室设计在城市化进程中起到了关键作用。
由于土地稀缺,高层建筑充分利用地下空间成为必然选择。
通过将商业、住宅、交通等功能向地下空间延伸,可以扩大有效的建筑面积,提供更多服务设施,满足人们生活、工作和娱乐的需求。
这种设计方式能够弥补城市地上空间不足的问题,并提高土地利用效率,超长地下室结构设计成为现代建筑领域中备受关注的课题。
王秋硕[1]以上海九星城某超长地下室项目为例,在底板工程中,采用了跳仓法,并对跳仓法对于升温的控制效果、仓块边界约束和温度之间的关系进行了分析。
并在顶板工程中使用Midas/GEN 软件,分析了具体施工措施对温度应力的影响,最后使用Logistic 验证,确定了最大施工组合,对于温度应力较大的可能区域进行预测,提出防治方法。
此方法主要立足于温度应力对超长地下室稳定性的影响,采用了现代化分析软件,对不同施工措施产生的温度应力变化进行了分析,为相同工程的温度应力控制提供了实际参考。
李林桑[2]等人认为地下室防水领域的施工技术较为统一,其中影响最大的为材料和工序处理。
基于此,从施工单位、设计单位、参建单位三个角度分析了地下室渗水的原因,并提出了墙面、施工缝、蜂窝面、卷材的具体防水措施。
李林桑等人从工程管理结构的角度出发,分析了不同单位对于防水问题的态度,结合具体问题提出了地下室的防水措施,为地下室结构设计提供了新的思考角度。
宋潇然[3]认为SSI(土-结构两者的相互作用)效应对于地下室框架的稳定性有决定性影响。
通过有限元分析软件,建立了RC 框架、带地下室RC 框架的、RC 框架考虑SSI 效应的土体嵌固三种模型。
通过对不同模型的水准动力时程分析,验证模型的合理性,并探究SSI 效应的影响规律。
得出当结构设计中考虑SSI 效应时候,会显著提高RC 框架结构地下室的稳定性。
此方法基于RC 框架地下室,使用有限元模型,基于水准动力时程分析,确定了SSI 效应对地下室稳定性(抗震能力)有显著影响,为其他类似地下室结构的设计提供了设计参考,可从SSI 效应入手提高地下室结构的稳定性。

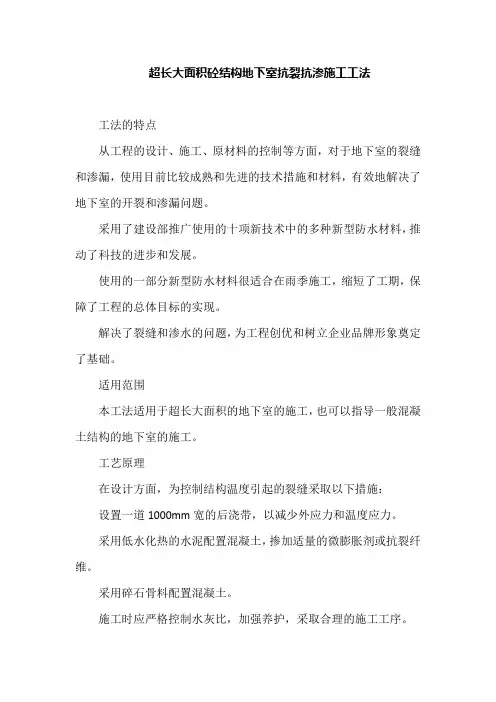

超长大面积砼结构地下室抗裂抗渗施工工法工法的特点从工程的设计、施工、原材料的控制等方面,对于地下室的裂缝和渗漏,使用目前比较成熟和先进的技术措施和材料,有效地解决了地下室的开裂和渗漏问题。
采用了建设部推广使用的十项新技术中的多种新型防水材料,推动了科技的进步和发展。
使用的一部分新型防水材料很适合在雨季施工,缩短了工期,保障了工程的总体目标的实现。
解决了裂缝和渗水的问题,为工程创优和树立企业品牌形象奠定了基础。
适用范围本工法适用于超长大面积的地下室的施工,也可以指导一般混凝土结构的地下室的施工。
工艺原理在设计方面,为控制结构温度引起的裂缝采取以下措施:设置一道1000mm宽的后浇带,以减少外应力和温度应力。
采用低水化热的水泥配置混凝土,掺加适量的微膨胀剂或抗裂纤维。
采用碎石骨料配置混凝土。
施工时应严格控制水灰比,加强养护,采取合理的施工工序。
在材料方面,通过采取以下措施控制裂缝:通过掺加粉煤灰、矿渣粉,减少水泥用量,以减少水泥水化热引起的温度应力和温度变形(按90天龄期强度计算);通过减水剂、缓凝剂以及膨胀剂的复合使用,优化混凝土配合比,降低混凝土水化热,增强混凝土抗裂性能;地下室底板、外墙混凝土内添加WJ砼抗裂防水剂在施工技术方面,从钢筋、模板的制作安装至混凝土的浇注,防水工程的施工,均严格按照操作规程施工,以保证混凝土的结构施工质量。
大体积混凝土必须进行二次抹面工作,减少表面收缩裂缝。
施工工艺流程及操作要点工艺流程定位放线→破桩头→垫层混凝土浇注→防水找平层施工→桩头及筏板防水层施工→防水保护层施工→定位放线→基础筏板钢筋绑扎→筏板混凝土浇注→定位放线→内外墙、柱钢筋绑扎→内外墙、柱、顶板模板支设→顶板钢筋绑扎→内外墙、柱、顶板混凝土整体浇筑→后浇带清理及混凝土浇筑→外墙防水及防水保护层施工→室外回填土操作要点钢筋工程钢筋工程:钢筋接头形式主要有绑扎、闪光对焊、电渣压力焊及滚压直螺纹连接。
本工程基础筏板钢筋全部采用滚压直螺纹连接,墙柱直径大于等于22mm的钢筋接头用滚压直螺纹连接,水平受力钢筋采用闪光对焊连接;竖向钢筋直径小于16mm采用绑扎连接,直径大于等于16mm的采用电渣压力焊连接。
超长地下室结构设计措施
--丽景小区二期地下室工程
本工程总长度为205.850m,属于超长建筑物,地下室外墙及地下室顶、底板共设有三条后浇带。
由于象山地下室温度常年变化不大,一般超长地下室在正常使用阶段收缩和温度应变是能够满足要求的,现在主要还是解决施工阶段砼收缩和温度变化的问题。
在地下室砼中,膨胀剂TEA掺量为10%等量替代胶凝材料;在6轴~7轴之间和23轴~24轴之间各加设一条膨胀加强带,来解决伸缩和温度应力的不利影响。
后浇带砼和膨胀加强带砼的设计强度应比相邻的非膨胀加强带砼提高5MPa,从而提高后浇带砼和膨胀加强带砼的抗拉强度,并且提高其膨胀剂掺量,一般提高到15%,从而提高最易开裂部位的砼膨胀率,消除该部位砼的拉应力,避免砼开裂。
根据砼的特性,在早期设后浇带(或膨胀带),使砼的早期收缩和应力得到自由的释放,在砼收缩相对稳定后再用膨胀砼连接起来,同时对于超长结构添加外加剂(膨胀剂、纤维等)改善砼抗裂性能,增加砼的配筋量等措施,确保结构处于裂缝控制范围内。
施工方面用保温隔热法对砼进行养护;控制砼的降温速度;用草袋和塑料薄膜进行保温和保湿;用后浇带减小温度收缩。
后浇带的位置设置在结构受力最小处,一般布置在跨度的1/3处,将地梁腹纵向钢筋和梁顶钢筋尽量截断(因为这些钢筋可以进行搭接或焊接处理),只保留梁底钢筋连续贯通,以使拉力减少至最低。
膨胀加强带的做法:膨胀加强带宽2m左右,带的两侧布置5㎜网格15X15mm钢丝网,将带内砼与带外分隔开;膨胀加强带内增设10~15%水平温度钢筋,并均匀布置在上下层钢筋上,两端各伸出膨胀带LaE,并固定在上下层(或内外层)钢筋上。
亿锋现代城7#楼地下室大体积砼施工专项方案编制单位:金原广场一期工程项目经理部编制人:王巧南申报部门:工程管理部2003年6月地下室超长大体积砼施工专项方案工程概况本工程地下室为连体结构,长近226m,宽127m。
其中1#、4#、5#、6#地块为筏板基础;2#、3#地块裙房部位为筏板基础,2#地块塔楼部位为桩基础同时设计筏板基础。
整个地下室由后浇带将整个底板分为四大块,且均属超长、超大体积砼。
地下室底板厚度平均为1200mm,最厚处3000mm,最薄处为900mm,整个地下室底板砼量为26500m3,钢筋用量5500t,其中最长的一块为87.4m长,最短的一块为63.3m,属于超长、大体积砼结构。
砼设计强度为C30S8(塔楼底板为C40S8),塔楼区配筋上下部为双层双向Φ32@120,裙楼为上下部双层双向Φ28@120。
具体情况参见后述附图1、技术方案的确定由于砼水化过程中释放出大量的水化热引起的温度变化和砼收缩,从而产生温度应力和收缩应力,容易使砼结构产生裂缝。
且由于底板埋深(厚度)多处发生变化及2#楼基础为桩箱复合基础,桩与底板连在一起,对底板的约束很大,增加了底板砼开裂的几率。
但根据设计要求,底板砼除后浇带外不允许出现施工冷缝,必须一次性连续浇筑成功。
为防止超长大体积砼裂缝,在设计配筋率已定的情况下,其中的关键因素有两条:①就是要延缓水泥矿物组分中的铝酸三钙(C3A)硅酸三钙(C3S)等的水化速度和结晶过程,显著降低水泥水化热峰值,使得水化热平缓地释放,从而可使混凝土中的内部裂缝减少或得到控制;②在砼中掺加微膨胀剂配臵膨胀补偿收缩砼来增大砼极限拉伸应力值,从而达到控制砼收缩值、减少砼收缩应力。
使之小于砼的极限拉伸应力值。
因此,本地下室底板施工应以超长防裂、抗渗为主导施工原则,施工时采用“双掺”法(掺加粉煤灰和复合型PNC-3膨胀剂)并控制底板砼内外温差来实现防裂、抗渗的目标。
1.1 砼配合比设计配臵的砼不仅要达到设计要求的强度和抗渗等级,还要满足低水化热和高膨胀、低收缩率的要求。
地下室超长无缝施工方案目录一、前言 (2)1.1 编制依据 (3)1.2 工程概况 (4)二、施工准备 (5)2.1 材料准备 (6)2.2 施工设备 (7)2.3 劳动力组织 (7)三、施工工艺技术 (9)3.1 地下室结构设计 (10)3.2 模板安装 (11)3.3 混凝土浇筑 (13)3.4 养护与温度控制 (15)3.5 超长无缝施工技术要点 (16)四、施工质量控制 (17)4.1 施工过程质量控制 (19)4.2 检测与验收标准 (20)五、安全及文明施工 (21)5.1 安全措施 (22)5.2 文明施工管理 (23)六、施工进度计划与资源配置 (23)6.1 施工进度计划 (24)6.2 资源配置计划 (26)七、风险评估与应对措施 (27)7.1 风险因素识别 (28)7.2 应对措施 (29)一、前言随着现代建筑技术的不断进步与发展,地下室工程在建筑项目中占据的地位日益重要。
对于地下室超长无缝施工,其技术的实施不仅能够确保地下室结构的安全稳定,而且还能提高建筑的整体质量和使用寿命。
考虑到地下室超长无缝施工涉及的复杂性及其重要性,本方案针对相关施工环节进行了全面细致的规划与设计,旨在确保施工过程的顺利进行以及最终工程质量的达标。
安全性原则:遵循国家相关建筑规范和安全标准,确保地下室超长无缝施工过程中的安全可控,防止因施工导致的结构安全隐患。
质量控制目标:追求高标准、高质量,确保地下室结构无缝施工后的整体质量,减少渗漏、裂缝等常见质量问题。
技术创新与应用:结合先进的施工技术和材料,优化施工方案,提高施工效率,降低成本。
环保与可持续发展:在施工过程中注重环境保护,合理利用资源,减少施工对环境的影响,同时保障项目的可持续发展。
通过本施工方案的实施,我们将力求实现项目的高质量、高效率、高安全性,为地下室超长无缝施工提供科学的指导和保障。
在接下来的章节中,我们将详细介绍施工流程、材料选择、技术要点、质量控制措施等方面的内容。
地下室超长结构施工方案一、工程概况:本工程位于渭南市开发区管委会以西。
该楼是集商业、住宅一体的高层建筑,该工程总建筑面积22729.09㎡,建筑总高度79.05m,结构类型为钢筋混凝土框架-剪力墙结构,筏板基础,板厚1.3m,地上26层、地下1层,①- 轴长度为66.52m, - 轴为15.1m,地下室墙体厚度为250cm,砼强度等级为C40。
二、编制依据1、本工程设计图纸及相关要求2、超长结构施工相关规范3、其他类似工程二、施工方案为解决超长施工,本工程在 - 轴之间设后浇带(宽度为800mm),以控制混凝土温度、收缩裂缝,将主楼分为两个单元。
基础及地下室顶板设后浇带(后浇带加强钢筋按垂直后浇带上下主筋总面积的一半上下均匀配置),在后浇带内的梁、板、墙钢筋可不断开,后浇带两侧用单层钢板网隔断,施工时用比原混凝土强度等级大一级的微膨胀混凝土捣实,教主前必须将带内浮渣及杂物清理干净,用水冲洗后,再刷纯水泥浆一道。
本工程分a、b类后浇带a类后浇带:待主体完成沉降稳定后方可浇筑b类后浇带:待本层施工完成两个月方可浇筑三、超长施工注意事项本工程地下室属于超长结构,为此在浇筑砼时,必须满足砼的耐久性、工作性能、强度要求以及应实现减缩抗裂的配合比优化要求,故砼应满足以下配合比要求:1、砼可以按60天龄期控制强度2、砼的抗渗等级为P=1.0M/Pa3、水泥应采用中热,低碱非早强性水泥4、采用低碱含量的砼膨胀剂,与水泥进行适应性匹配,控制砼的限制膨胀率为E=0.02%5、控制合理的水灰比,水胶比及入模塌落度6、掺入适量粉煤灰7、粗骨料:过筛连续级配的破碎石灰石,为减小孔隙率,石子粒径配比应经实验室确定,同事控制粗骨料总体积占砼体积不小于70%,粗骨料含泥量不大于1%,无碱骨料活性成分8、细骨料:选用细度模数不小于 2.5,洁净,质地坚硬,级配良好、无碱活性成分的中粗砂,含水量不大于1%,在保证工作性能的前提下,选用较小的砂率,并应使其不大于40%9、膨胀砼等级比其他相应构件砼强度等级提高一级,采用低碱含量砼膨胀剂,与水泥进行适应性匹配,控制砼的限制膨胀率E=0.04%。
住宅地下室方案设计指引一想到住宅地下室,脑海中就浮现出那宽敞、实用的空间,它不仅仅是住宅的延伸,更是生活品质的提升。
我们就来聊聊如何打造一个既实用又美观的住宅地下室方案。
1.设计理念设计理念至关重要。
地下室作为住宅的一部分,应与整体家居风格保持一致,同时突出其独特的功能性。
我们要追求简约而不简单,实用而不失美观,让地下室成为家中的亮点。
2.空间布局(1)客厅:将地下室的一部分设置为客厅,可以让家人在这里休闲娱乐,享受舒适的生活。
可以选择柔软的沙发、舒适的地毯,以及温馨的灯光,营造出轻松的氛围。
(2)卧室:地下室的另一部分可以设置为卧室,为家人提供更多的休息空间。
卧室的设计要注重隐私和舒适度,可以选择柔和的灯光、舒适的床品,以及温馨的装饰。
(3)书房:在地下室设置一个书房,可以让家人在这里安静地学习、工作。
书房的设计要注重光线和通风,同时要考虑到书架和书桌的摆放。
(4)健身房:将地下室的一部分设置为健身房,方便家人锻炼身体。
健身房的设计要注重运动器材的摆放和运动空间的划分,同时考虑到运动时的通风和采光。
(5)储藏室:地下室的空间较大,可以设置一个储藏室,用于存放家庭杂物。
储藏室的设计要注重收纳和整理,避免杂乱无章。
3.色彩搭配(1)米白色:米白色给人一种温馨、舒适的感觉,适用于地下室的整体色调。
(2)深灰色:深灰色具有沉稳、大气的特点,可以作为地下室的辅助色调。
(3)蓝色:蓝色给人一种宁静、清爽的感觉,适用于卧室和书房。
(4)绿色:绿色具有生机勃勃的特点,可以用于健身房,营造出活力四溢的氛围。
4.材料选择(1)地面:可以选择防滑、耐磨的地砖,如抛光砖、仿古砖等。
(2)墙面:可以选择环保、易清洁的乳胶漆,或者使用壁纸作为装饰。
(3)家具:选择简约、实用的家具,如沙发、床、书桌等。
(4)灯具:选择节能、环保的灯具,如LED灯、节能灯等。
5.装饰搭配(1)挂画:在客厅、卧室等区域挂上精美的挂画,提升空间品味。
装修工程设计专篇项目名称:项目地点:建设单位:编制单位:编制时间:2015年9月法定代表人:技术总负责:项目总负责:装修设计负责人:电气设计负责人:给排水设计负责人:一、设计依据:1、提供的土建图纸及现场测量尺寸。
2、《建筑内部装修设计防火规范》(GB50222-95)《建筑装饰装修工程质量验收规范》(GB50210-2001)《建筑制图标准》(GB/T50104—2010)《安全防范工程技术规范》(GB50348-2004)《供配电系统设计规范》 GB50052-2009《低压配电设计规范》 GB50054-2011《建筑照明设计标准》 GB50034-2013《建筑给水排水设计规范》(GB50015-2003)(2009年版)《建筑设计防火规范》(GBJ50016-2014)《建筑灭火器配置设计规范》(GB50140-2005)二、工程概况:1、工程名称:2、场所类型:3、建筑面积:4、层数:5、建筑结构形式:三、设计范围:本次装修包括:办公楼室内外装修,餐厅室内外装修,行政大院规划设计电气设计包括:电气照明系统(不含应急照明)、低压配电系统、弱电系统(电视、电话、宽带系统)。
给排水设计范围包括建筑部内的生活给排水系统设计。
四、装修设计(一)木材工作:1、材料:木材必须经过烘干或自然干燥后才能使用,所有木材湿度应在12%。
用于有可能引起火灾或邻近有可能引起火灾的场合的木材表面,均应涂上三层当地消防部门备案认可的防火漆。
2、施工准备:按现场实际情况,验算建筑物、支架、支撑物能否支撑木作家具重量和支撑木作家具,否则做适当处理,以保证安全和美观。
3、制作:(1)、根据图纸尺寸、核对现场实际尺寸,如有误差,立即通知设计师。
(2)、当采用自然饰面或者指定染色打白漆、喷清漆为终饰时,相连木板在型式、颜色或纹理上要配合、美观。
(3)、木工制品应控制一定的容限,以便任何不规则沉陷或伸缩及其他的细微移动能得到调整,使美观和安全不受影响。
超长全埋式地下室结构中诱导缝的应用摘要:诱导缝,就是在结构中通过适当减少钢筋对砼的约束等方法在砼结构中设置的易开裂的部位,通俗的说就是在结构中通过断开结构钢筋等措施设置,人为的诱导砼结构在预定位置开裂来释放内力,免于在其他部位开裂,保证结构安全的一种施工技术措施。
诱导缝与后浇带在功能上有相一致之处。
但从防水施工上分析,诱导缝处的砼可以连续浇筑,而后浇带处则必须支撑模板,中止砼浇筑,待砼硬化后,拆除模板,方可继续结构砼施工。
在超长地下室结构中利用诱导缝可以代替伸缩缝,以解决地下室设置伸缩缝后的防水问题。
关键词:方法构造质量控制渗漏处理1、工程概况某项目为全埋式地下二层建筑,长358.62m,宽112.80m,北侧为内凹式弧形结构,基坑开挖深度13.50m~18.175m,底板统一为1.0m厚的筏板,地下二层层高4.35m,楼板厚0.25m,外墙板厚0.85m,地下一层层高6.35m,楼板厚0.25m,外墙板厚0.65m,顶板覆土和铺装1.35m,用8条后浇带把整个工程分为9个施工段,3条诱导缝把(除底板以外)整个工程分为4个施工区块。
本地下室主要在地下一层、地下二层的外墙、地下一层楼板、地面层楼板处设置诱导缝,底板采用后浇带方式,不设置诱导缝。
图1 诱导缝平面位置图2、诱导缝的构造砼外墙诱导缝主要采用结构钢筋(墙板水平筋)断开方式来设置,外墙板中间加设一根套有塑料套管的可伸缩的水平钢筋,并在诱导缝开裂位置坚向设置中埋式橡胶止水带,防止诱导缝形成后的外墙板渗漏。
当外墙产生纵向应力时,诱导缝处因结构钢筋断开且有可伸缩的水平钢筋,砼墙在此处开裂,释放结构内力。
楼板诱导缝设置是在一侧框架柱上设置牛腿及预埋钢板,施工完成后,在另一侧沿牛腿横向设置一根砼梁来作为楼板的支点,在砼梁的底面牛腿的位置同设置预钢板,使两钢板正好叠合但可滑动,上部楼板的结构钢筋断开,楼板中间加设一根套有塑料套管的可伸缩的水平钢筋,并在诱导缝开裂位置水平向设置中埋式橡胶止水带,当两侧结构有应力产生时,牛腿上的预埋钢板和砼梁底的预埋钢板发生滑动,砼楼板在结构钢筋断开处开裂释放结构内力。
赤峰中天悦府项目地下室超长设计专篇(初稿2017.5.5)一、工程概况赤峰中天悦府项目位于内蒙古赤峰市。
本工程抗震设防烈度为 7 度,设计基本地震加速度为 0.15g,设计地震分组为第一组;场地类别为 II 类建筑场地,设计场地特征周期为 0.35s;赤峰中天悦府项目分为A、B两个区,均由高层住宅和配套公建及地下车库组成;高层住宅为地上17层,地下2层(见下图1)。
A区地下车库和B区地下车库均为地下1层,其中A区地下建筑面积 26497 ㎡。
B区地下建筑面积 20843 ㎡。
使用功能为设备用房及车库。
A区地下车库长度为 288.750 m,宽度为 100.800 m;层高: 3.8 m;底板标高579.850~581.850 m。
采用钢筋混凝土框架结构,顶板采用无梁楼盖。
结构柱网标准尺寸为8.0mx6.6m ,局部柱网尺寸为满足建筑平面布置需要进行调整。
B区地下车库长度为 217.250 m,宽度为 103.850 m;层高: 3.8 m;底板标高582.750~584.750 m。
采用钢筋混凝土框架结构,顶板采用无梁楼盖。
结构柱网标准尺寸为 8.0mx6.6m ,局部柱网尺寸为满足建筑平面布置需要进行调整。
二、基础设计2.1本场地A区地库的土层分布如下:场地的土层参数如下:B场地的土层参数如下:地基土承载力特征值本场地属建筑抗震一般地段,该场地内及其周围未见地震灾害遗迹。
本工程拟建场地可视为可进行建设的一般场地。
勘察深度内未见饱和砂土及饱和粉土,根据国家标准《建筑抗震设计规范》(GB50011—2010)第4.3.3条,du>d0+dd-2判定,可不考虑液化影响。
不良地质作用:场地内无危岩、崩塌、泥石流等不良地质现象,场地的稳定性良好。
场地稳定性及适宜性评价:本次勘察期间在勘察深度内未发现洞穴、危岩、崩塌、泥石流等不良地质现象,场地相对稳定,适宜本工程建设。
湿陷性评价:该场地内②粉土为湿陷性黄土,湿陷性土层厚度2.7-7.2m。
根据土工试验结果,湿陷系数均小于0.03,湿陷起始压力均小于200kPa,自重湿陷系数均小于0.015,依据《湿陷性黄土地区建筑规范》(GB50025-2004)第4.4.4条,该土层为非自重湿陷性黄土。
湿陷程度-轻微,地基湿陷等级为Ⅰ级。
2.3基础选型方案A区地库的基础底板顶板绝对标高为:579.850~581.850m,基底位于②层粉土(湿陷性黄土)B区地库的基础底板顶板绝对标高为:582.750~584.750m,基底位于②层粉土(湿陷性黄土)。
基础持力层为②层粉土,fak=110Kpa,局部持力层为③层粉土,fak=120Kpa。
基础底面距离④层圆砾层1m-3m。
B区地库,依据《湿陷性黄土地区建筑规范》,建筑类别属于丙类。
《湿陷性黄土地区建筑规范》的湿陷性处理方法:基础方案一:丙类建筑,I级湿陷黄土时,基础方案拟采用整体性好的筏板基础,基地不做处理。
筏板厚度400mm,下柱墩(满足冲切)800mm。
筏板底压力值不大于100 kpa,土的附加应力Pk<100-18x5=10kpa,附加应力很小,对控制沉降有利。
基础方案二:采用独立基础+防水板,湿陷黄土处理深度不小于1m。
换填范围为整片地库范围。
A、B区地库总面积 3.4万㎡。
挖方费用 15.5元/m³;灰土换填处理费用为 130元/m³;处理总造价: 3.4x(15.5+130)= 494.7 万元。
综合以上论述,我们建议采用筏板基础方案,施工方便,节约换填费用。
三、地下室顶板方案本项目地下车库拟采用框架+无梁楼盖方案,地下室层高3.8m。
板顶覆土1.8m,按《赤峰市住宅工程质量突出问题治理技术措施2014版》,有车辆同行处均按消防车荷载考虑。
顶板厚度350mm,柱帽尺寸:1.8mx1.8m ,托板尺寸: 3.0mx2.4m 如下图所示。
四、地下室超长设计方案4.1设计依据:《补偿收缩混凝土应用技术导则》-2006《内蒙古自治区房屋建筑和市政基础设施工程施工图设计文件审查要点》【内蒙标准】(DBJ03-63-2014)参考规范:《地下混凝土结构防裂技术规程》【辽宁省标准】(DB21T 1745);《超长混凝土结构防裂技术规范》【沈阳市规范】(DB2101/TJ013);4.2 超长地下室无缝设计方案A区地下车库总长度288m,采用补偿收缩混凝土+膨胀加强带方法。
膨胀加强带2m宽。
中部采用温度后浇带分成3个施工区段,每个区段100m。
主楼四周采用沉降后浇带与地库结构分开。
沉降后浇带和温度后浇带,应待主楼封顶及沉降稳定后封闭,并结合温度应力分析控制合拢时气温。
基础布置如下图:B区地下车库总长度217m,采用补偿收缩混凝土+膨胀加强带方法。
膨胀加强带2m 宽。
中部采用温度后浇带分成2个施工区段,每个区段100m。
主楼四周采用沉降后浇带与地库结构分开。
沉降后浇带和温度后浇带,应待主楼封顶及沉降稳定后封闭,并结合温度应力分析控制合拢时气温。
基础布置如下图:材料选择五、 超长地下室结构计算温差取值1. 温度引起构件的变形分类:1) 构筑物内外表面有温差所造成的弯曲;2) 内外温差的平均值比构件原始温度高(低)造成的伸长(缩短); 我们采用b)的情况,即:2T T T T +∆=-外内上式中,T ∆为环境温差,T 为后浇带封堵合拢时的温度,T 内、T 外为构筑物内外温度;2. 按照甲方提供的施工组织计划,本工程于2017年8月1日基础筏板开工,于2017年10月30日地下室顶板施工完成。
设计技术要求中提出后浇带合拢温度控制在10℃(若甲方因其他原因导致施工进度不能按此计划实施,应提前通知设计院采取相应措施予以从新核算温度应力的影响)。
所以,在超长地下室结构的温度作用计算中,施工期8月开始,其初始温度取为20℃;在施工期间取室外的最低温度和最高温度分别为10℃及33℃。
地下室温度后浇合拢后立即覆土,则封闭后的地下车库初始温度10℃,使用期间最低温度为冬季-5℃,夏季最高温度15℃。
从而得到本工程每个阶段的两个温度工况:施工期间:工况1:降温 = 10-20=-10℃工况2:升温 = 33-20=+13℃使用期间:工况1:降温 =-5-10=-15℃工况2:升温 =15-10= +5℃六、构造措施地下室部分:1.室外地面下1500mm的范围内的地下室外墙应设置保温层,保温层采用表观密度不小于30kg/m3,燃烧性能为B1级的挤塑聚苯乙烯泡沫塑料(XPS)板;2.进入冬期,后浇带、车库入口、地下室顶板开洞处要采取保温防风措施3.梁配筋:1)±0.00m梁,腰筋单侧按0.2%配置,且间距不大于150mm,其他层梁按腰筋单侧按0.15%配置,且间距不大于200mm;2)梁顶设置通长钢筋,0.25%通长;4.地下室顶板配筋措施:1)顶板按照0.25%配筋率设置通长钢筋,下部按照钢筋计算面积增大0.15%进行配筋。
地下二层板双层双向配筋,按计算值增配100mm2。
2)设置预应力钢筋,与普通钢筋工程共同工作,提高结构抵抗温度应力的能力。
3)根据温度应力计算结果,对结构洞口,角部等温度应力集中位置适当加大配筋。
5.地下室外墙及剪力墙水平配筋你率单侧不小于0.25%,墙高中部,外墙与墙柱相交处进行适当加强。
6.设置多道膨胀加强带,膨胀加强带间距控制不超过50m,外墙及地下室顶板在对应膨胀加强带位置设置时候后浇带。
七、施工要求1.混凝土厚度>1000mm时,各个施工段均采用分层连续浇筑方法施工,混凝土摊铺厚度不超过600mm,分层浇筑层间最长时间间隔不应大于混凝土初凝时间,当层间间隔时间超过混凝土初凝时间时,层面应按施工缝处理;混凝土浇注后应按要求振捣,最宜振捣时间5~15s;2.分层浇注混凝土时,水平缝的处理应符合:1)清除表面的浮浆、软弱混凝土层及松动的石子,并均匀露出粗骨料;2)在上层混凝土浇筑前,应用压力水冲洗混凝土表面的污物,充分湿润,但不得有积水;3)在混凝土浇注过程中,应及时清除混凝土表面泌水;4)应选择在施工期间当日温度较低时浇筑混凝土,尽可能减少混凝土入仓温度。
3.混凝土连续浇筑区段不宜超过三个膨胀加强带或后浇带区间段;4.浇筑施工缝混凝土前,应清除表面浮浆和杂物,刷净浆或30~50mm厚1:1水泥砂浆,或混凝土界面剂。
5.施工时应严格控制水灰比(保水养护不少于两周),采取合理的施工顺序;6.混凝土初凝时间不宜少于10h,高温季节(气温28度以上)时,不宜少于14h,冬期施工时不得迟于7h;7.对于大体积混凝土和大面积板面混凝土,表面抹压后应用塑料薄膜覆盖并保温养护;混凝土硬化后,宜采用蓄水养护或用湿麻袋覆盖养护,养护时间不应少于14d;8.对于墙体等不易保水养护的结构,宜在顶部设水管喷淋,带模养护时间不宜少于3d。
拆模后宜用湿麻袋紧贴结构覆盖,并浇水养护,养护时间不宜少于14d;9.夏季适当延长养护时间,控制结构与外界温差在25度内;10.混凝土强度达到1.2kN/mm2前,不得在其上踩踏或安装模板及支架。
一、膨胀加强带及后浇带1.膨胀加强带的两侧铺设密孔铁丝网,防止混凝土流入加强带,后浇带范围内板钢筋不得切断,筏板的膨胀加强带另附加10@150附加钢筋,其余膨胀加强带、后浇带处上下各附加8@150的钢筋,长度为带宽及两侧各加500mm。
施工时加强带混凝土强度等级采用C35,按顺序与两侧混凝土同时浇注。
地下室外墙在底板膨胀加强带对应位置设置1m宽施工后浇带,钢筋连通,后浇带在两侧混凝土浇注完毕二个月后采用C35混凝土浇注;2.沉降后浇带应在主楼封顶后或经观测沉降稳定后浇筑,浇筑后浇带混凝土时的环境温度控制在日平均气温10℃,且应确保在越冬前主楼一层外围护构件封闭。
后浇带范围内板钢筋不得切断,浇筑前应凿毛并清洗后浇带两侧混凝土表面,采用C35膨胀混凝土浇筑;3.混凝土连续浇筑区段不宜超过三个膨胀加强带或后浇带区间段。
